Mastech PN006343 Manuel utilisateur

Calle 76 # 52D - 74 / Telefax: (57+4) 448 8428 / Medellín - Colombia

www.mastechno.com

Nota:

No apriete todos los tornillos hasta que no estén completamente alineadas todas las

perforaciones con respecto a los puntos de sujeción.

y las piezas esten completas.

Herramientas:

Kit Instalado Instalación

El Kit Con�ene

Diagrama

Al terminar la instalación de las partes, veriﬁque que estén alineadas y que toda la tornillería esté debidamente apretada; reajuste todos los tornillos.

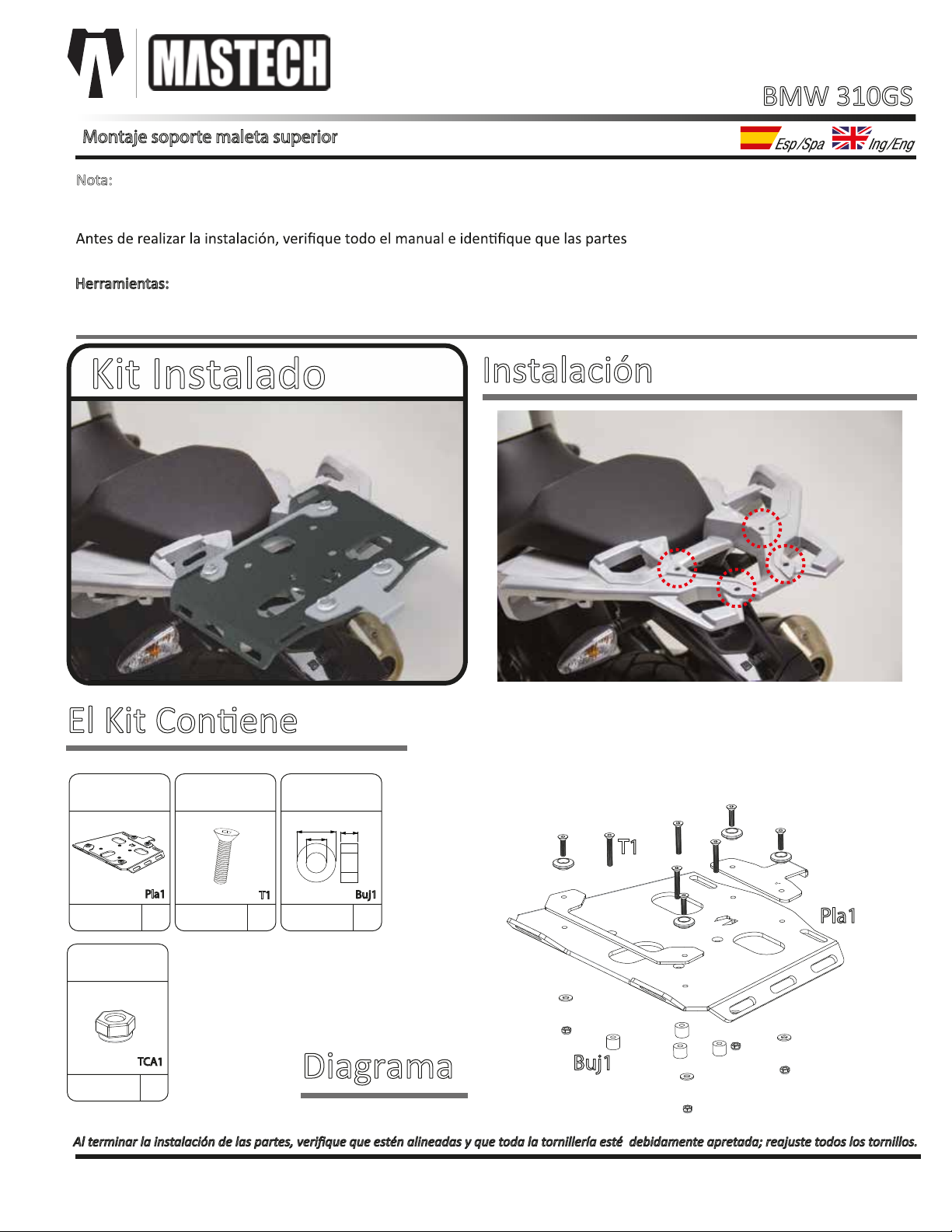

Montaje soporte maleta superior

Kit llaves hexágonas

Kit llaves Boca Fija

BMW 310GS

1- Instale la base sobre la parrilla original de la moto como se muestra

2- Ensamble la tornillería y chapetas como lo muestra el esquema

3- Instale TCA1 en ranuras inferiores del ASA original de la moto.

Pla�na Aluminio

Con Bujes Inox

Can�dad: 1Can�dad: 4

Tornillo Avellan M6 x40 Buje Aluminio

Can�dad: 4

Pla1 T1 Buj1

Tuerca seguridad M6

Can�dad: 4

TCA1

Pla1

Buj1

Aer the installaon of the parts, please check that they are aligned and that all the hardware is properly ghtened

Note :

Do not �ghten the screws un�l they are completely aligned with the holes.

Before the installa�on, please verify through the manual that all pieces and parts are

complete.

Tools Required:

Hex Allen Wrench Set

Calle 76 # 52D - 74 / Telefax: (57+4) 448 8428 / Medellín - Colombia

www.mastechno.com

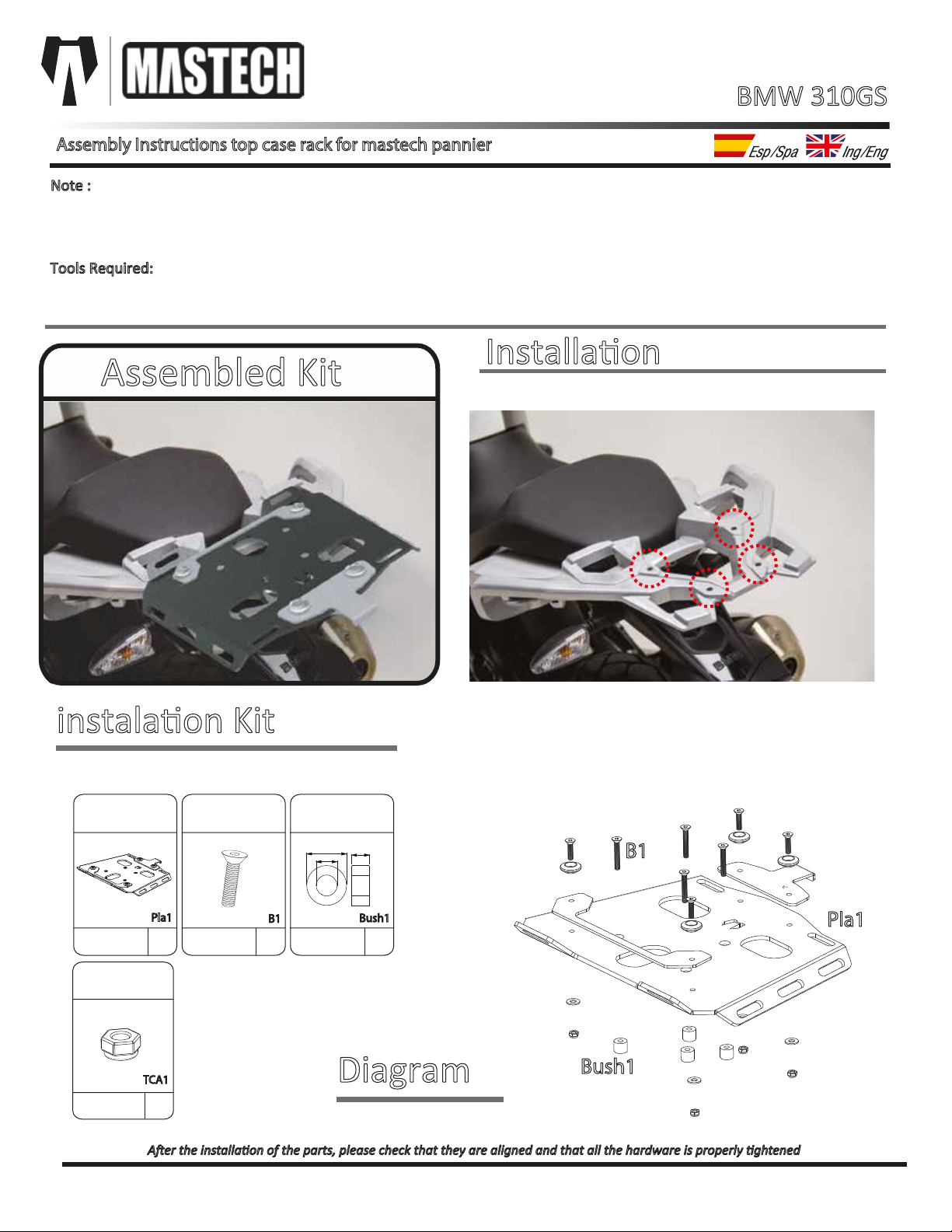

Assembly Instructions top case rack for mastech pannier

BMW 310GS

1- Install the Alu-Rac On Original Upper Support

2- Assemble the screws as shown in the diagram.

3- Install TCA1 in lower slots of the bike's original

can�lever.

instala�on Kit

Diagram

Rac top case

alluminum

Installa�on

Assembled Kit

Combination Wrench Set

Countersunk bolt

M6 x40 Alu -Spacer

Quan�ty:

1Quan�ty: 4Quan�ty: 4

Pla1 B1 Bush1 Pla1

Bush1

Safety nut M6

TCA1
