Marklin TRIX H0 23425 Manuel utilisateur

TEE-Schnellzugwagen der DB

23425

In diesen Wagen kann die Innenbeleuchtung

66719 eingebaut werden. Er ist bereits für einen

Einbau vorbereitet.

The 66719 lighting kit can be installed in this car.

The latter is ready for this installation.

Sur cette voiture peuvent être montés l’éclairage

intérieur réf. 66719. Ils est pré-équipées pour le

montage.

In dit rijtuig kan de binnenverlichting 66719 inge-

bouwd worden. De inbouw is al voorbereid.

En este coche puede montarse la iluminación in-

terior 66719. Ya está preparado para el montaje.

In questa carrozza può venire installata

l’illuminazione interna 66719. Essa è già predis-

posta per una sua installazione.

För montage av vagnsbelysning och slutljuslykta

i denna vagn behövs följande: vagnsbelysningar

66719.

I denne vogn kan der indbygges indvendig

belysning 66719. Den er allerede forberedt til

indbygningen.

Für den nachträglichen Einbau der Innenbeleuchtung 66719 lesen Sie die folgenden Hinweise.

Please read the following notes about installing the 66719 lighting kit.

Pour le montage ultérieur de l’éclairage intérieur réf. 66719, veuillez tenir compte des indications suivantes.

Lees voor het naderhand inbouwen van de binnenverlichting 66719 de volgende aanwijzingen.

Para el montaje posterior de la iluminación interior 66719, lea las siguientes indicaciones.

Per la successiva installazione dell’illuminazione interna 66719 vogliate leggere le seguenti avvertenze.

För montering i efterhand av vagnsbelysning 66719: Vg. se följande anvisningar.

Læs følgende henvisninger med hensyn til den efterfølgende montering af den indvendige belysning 66719.

Buchse • Socket

Prise • Stekkerbus

Conector hembra • Presa

Honkontakten • Bøsningen

Stecker • Plug

Fiche • Stekker

Conector macho • Spina

Stickas • Stikket

3. Die 3 Steckverbindungen lösen

Loosen the 3 plug-in connections

Débranchez les 3 connecteurs à ﬁches

De 3 stekkerverbindingen losnemen

Aﬂojar los 3 conectores

Staccare i 3 collegamenti a innesto

Lossa de 3 stickkontakterna

Løsn de 3 stikforbindelser

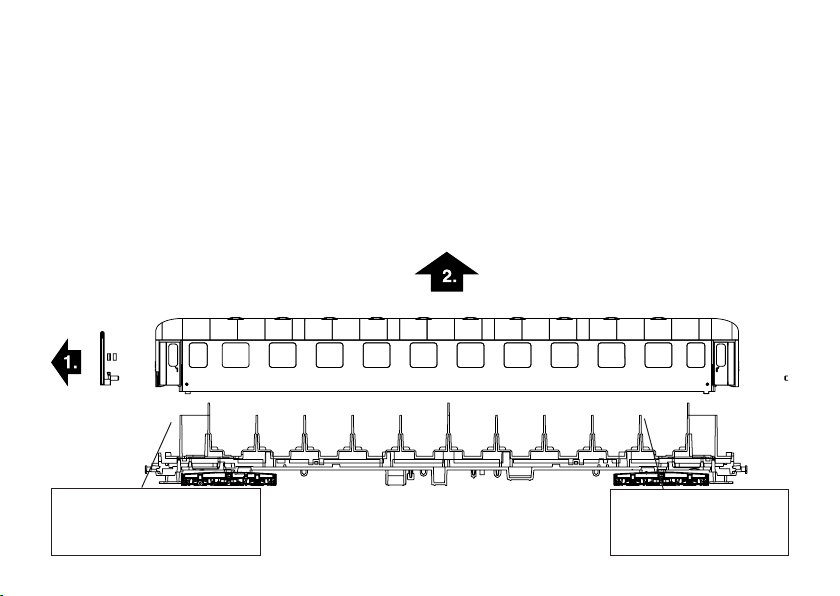

1. - 2. Gehäuse abnehmen

Removing the body

Enlever le boîtier

Huis afnemen

Retirar la carsasa

Smontare il mantello

Kåpan tas av

Overdel tages af

4. Braunes Kabel aus den Halterungen lösen, umdrehen und wieder einsetzen.

Loose the brown wire from the holders, turn it around, and insert it again.

Sortez le câble brun des attaches, retournez-le et remettez-le en place.

Bruine draad uit de houders nemen, omdraaien en weer aanbrengen.

Soltar el cable marrón de los sujetadores, darle la vuelta y volver a introducirlo.

Liberare il cavetto marrone dai ﬁssaggi, invertirlo e inserirlo nuovamente.

Lossa den bruna kabeln ur hållaren, vänd den och koppla in den igen.

Løsn det brune kabel fra holderen, vend det om og sæt det ind igen.

�

Buchse • Socket

Prise • Stekkerbus

Conector hembra • Presa

Honkontakten • Bøsningen

Stecker • Plug

Fiche • Stekker

Conector macho • Spina

Stickas • Stikket

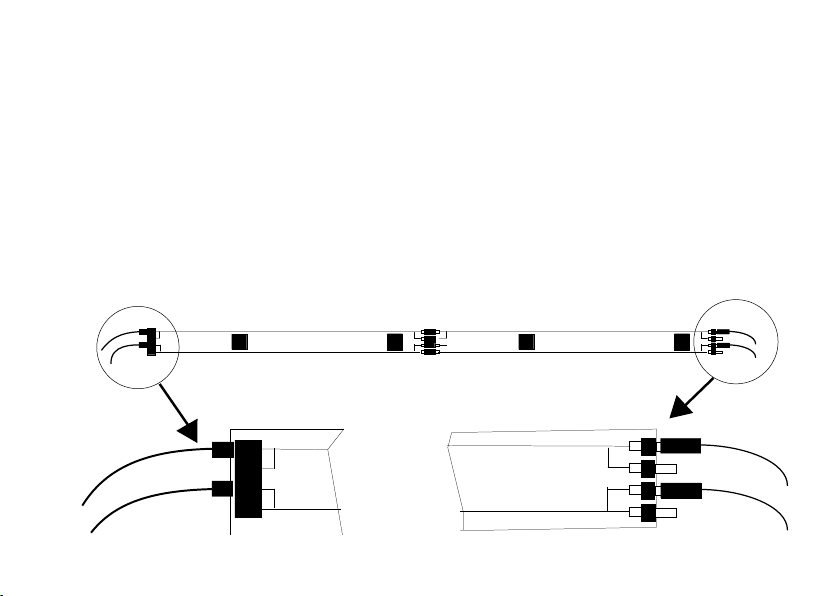

Leiterplatte einschieben in Haltebügel.

Push the circuit board into the holder.

Introduire la platine dans l’étrier de

retenue.

Printplaat in de houder schuiven.

Insertar la placa de circuito impreso en el

estribo de sujeción.

Spingere la piastrina del circuito nella

staffa di ﬁssaggio.

Skjut in ledarplattan i bygelhållaren.

Før printkortet ind i holdebøjlen.

Bruchkante

Line or edge for cutting into 2

pieces

Bord de coupe

Breekkant

Canto partido

Spigolo di rottura

Brytkant/brottanvisning

Knækkant

Sollte im Digitalbetrieb die Beleuchtung ﬂackern,

so sind die Anschlusskabel an der Leiterplatte zu

vertauschen.

If the lights ﬂicker during digital operation, then

the respective positions of the connecting wires

on the circuit board must be swapped.

Si l’éclairage vacille en mode numérique, échan-

ger les câbles de raccordement sur la platine.

Mocht de verlichting in het digitale bedrijf ﬂak-

keren, dan dienen de aansluitdraden op de print

verwisseld te worden.

Si se observase que el alumbrado/la iluminación

parpadean en el modo digital, deben intercam-

biarse los cables de conexión en la placa de

circuito impreso.

Qualora nell‘esercizio Digital l‘illuminazione lam-

peggi, si devono in tal caso scambiare i cavetti di

collegamento alla piastra dei circuiti.

Om lamporna/lyktorna ﬂimrar vid digitalkörning, så

ska anslutningkablarna på ledarplattan kastas om.

Hvis belysningen blafrer i digitaldrift, skal tilslut-

ningskablerne på printkortet ombyttes.

Trix-DC:

Anschlusskabel sind abhängig von der Fahrtrich-

tung zu stecken.

The connecting wires are to be connected depen-

ding on the direction of travel.

Les câbles de raccordement doivent être bran-

chés en fonction du sens de marche.

De aansluitdraden afhankelijk van de rijrichting op

de print insteken.

Los cables de conexión deben enchufarse en

función del sentido de la marcha.

I cavi di collegamento si devono innestare in

modo dipendente dalla direzione di marcia.

Anslutningskablarna ska anslutas beroende på

körriktning.

Tilslutningskablerne skal forbindes afhængigt af

køreretningen.

5. Braunes Kabel an Radkontakt anschließen

Connect the brown wire to a wheel contact

Reliez le câble brun au contact de la roue

De bruine draad op het wielcontact aansluiten

Conectar el cable marrón al contacto de la rueda

Collegare il cavetto marrone al contatto delle ruote

Anslut den bruna kabeln till hjulkontakten

Tilslut det brune kabel til hjulkontakten

6. Braunes Kabel und Radkontakt an Innenbeleuchtung anschließen.

Connect the brown wire and the wheel contact to the interior lighting.

Reliez le câble brun et le contact de la roue à l’éclairage intérieur.

Bruine draad en wielcontact op de binnenverlichting aansluiten.

Conectar el cable marrón y el contacto de la rueda a la iluminación interior.

Collegare il cavetto marrone e il contatto delle ruote all’illuminazione interna.

Anslut den bruna kabelsn och hjulkontakten till vagnsbelysningen.

Tilslut det brune kabel og hjulkontakten til den indvendige belysning.

7. Innenbeleuchtung auf Inneneinrichtung setzen.

Set the interior lighting on the car interior details.

Placez l’éclairage intérieur sur l’aménagement intérieur.

Binnenverlichting op het interieur plaatsen.

Colocar la iluminación interior en el equipamiento interior.

Collocare l’illuminazione interna sopra l’arredamento interno.

Placera vagnsbelysningen på vagnsinredningen.

Sæt den indvendige belysning på indretningen.

Anschlusskabel so stecken, daß ein Kontakt

dazwischen frei bleibt!

Plug the connecting wire so that a contact in

between remains free!

Brancher le câble de raccordement de telle sorte

qu’un contact reste libre entre les deux !

Aansluitdraden zodanig insteken, dat er één

contact tussenin vrij blijft.

¡Enchufar el cable de conexión de modo que

quede libre un contacto !

Innestare il cavetto in modo che un contatto

intermedio rimanga libero!

Anslutningskabel ska stickas in på så sätt att en

mellankontakt hålls fri!

Indsæt tilslutningskabel sådan, at der er en fri

kontakt imellem!
