Marklin 60973 Manuel utilisateur

Schleiferumschaltungsplatine

60973

Inhaltsverzeichnis Seite

Bestimmungsgemäße Verwendung 4

Lieferumfang 4

Sicherheitshinweise 4

Technische Daten 4

Platine einbauen 4

Gegenüberstellung der Kabelfarben 5

Table of Contents Page

Using the Product as Intended 6

Contents as Delivered 6

Safety Notes 6

Technical Information 6

Installing the Circuit Board 6

Cross Referencing the Colors for the Wires 7

Sommaire Page

Utilisation conforme à sa destination 8

Fourniture 8

Remarque sur la sécurité 8

Caractéristiques techniques 8

Installation de la platine 8

Mise en parallèle des couleurs des câbles 9

Inhoudsopgave Pagina

Verantwoord gebruiken 10

Leveringsomvang: 10

Veiligheidsvoorschriften 10

Technische gegevens 10

Printplaat inbouwen 10

Vergelijkingstabel voor de draadkleuren 11

Indice de contenido Página

Uso correcto 12

Alcance de suministro 12

Instrucciones de seguridad 12

Datos técnicos 12

Montaje de la platina 12

Tabla comparativa de colores de los cables 13

Indice del contenuto Pagina

Impiego commisurato alla destinazione 14

Corredo di fornitura 14

Avvertenze per la sicurezza 14

Dati Tecnici 14

Montaggio del circuito stampato 14

Comparazione dei colori dei cavetti 15

Innehållsförteckning Sidan

Användningsområde 16

Satsens innhåll 16

Säkerhetsförskrifter 16

Tekniska data 16

Montering av kortet 16

Jämförelseschema för olika kabelfärger 17

Indholdsfortegnelse Side

Användningsområde 18

Hensigtsmæssig anvendelse 18

Sikkerhedshenvisninger 18

Tekniske data 18

Indbygning af printkortet 18

Sammenligning af kabelfarverne 19

Bestimmungsgemäße Verwendung

Diese Platine wird für die Schleifer-Umschaltung bei Zügen

mit 2 Schleifern benötigt. Es können Decoder mit 21 poliger

Schnittstelle und 4 verstärkten Aux Ausgängen verwendet

werden.

Lieferumfang

1 Platine mit 21poliger Schnittstelle

Einbauanleitung

Garantieurkunde

Für den Einbau zusätzlich benötigtes Werkzeug: Pinzette

und Lötstation für eine Löttemperatur bis max. 30W/400˚mit

dünner Spitze, Elektronik-Lötzinn (Ø 0,5-1 mm), Entlötlitze oder

Entlötsaugpumpe.

Sicherheitshinweise

• ACHTUNG! Funktionsbedingte scharfe Kanten.

• Verkabelungs- und Montagearbeiten nur im spannungs-

losen Zustand ausführen. Bei nicht Beachtung kann es zu

gefährlichen Körperströmen und damit zu Verletzungen

führen.

Beim Umgang mit dem Lötkolben besteht die Gefahr

von Hautverbrennungen.

Technische Daten

• Max. Ges.-Belastung (Summe) ≤1,6 A

• Max. Spannung ≤40 V

Weitere technische Daten ﬁnden Sie in der Anleitung Ihres

Decoders.

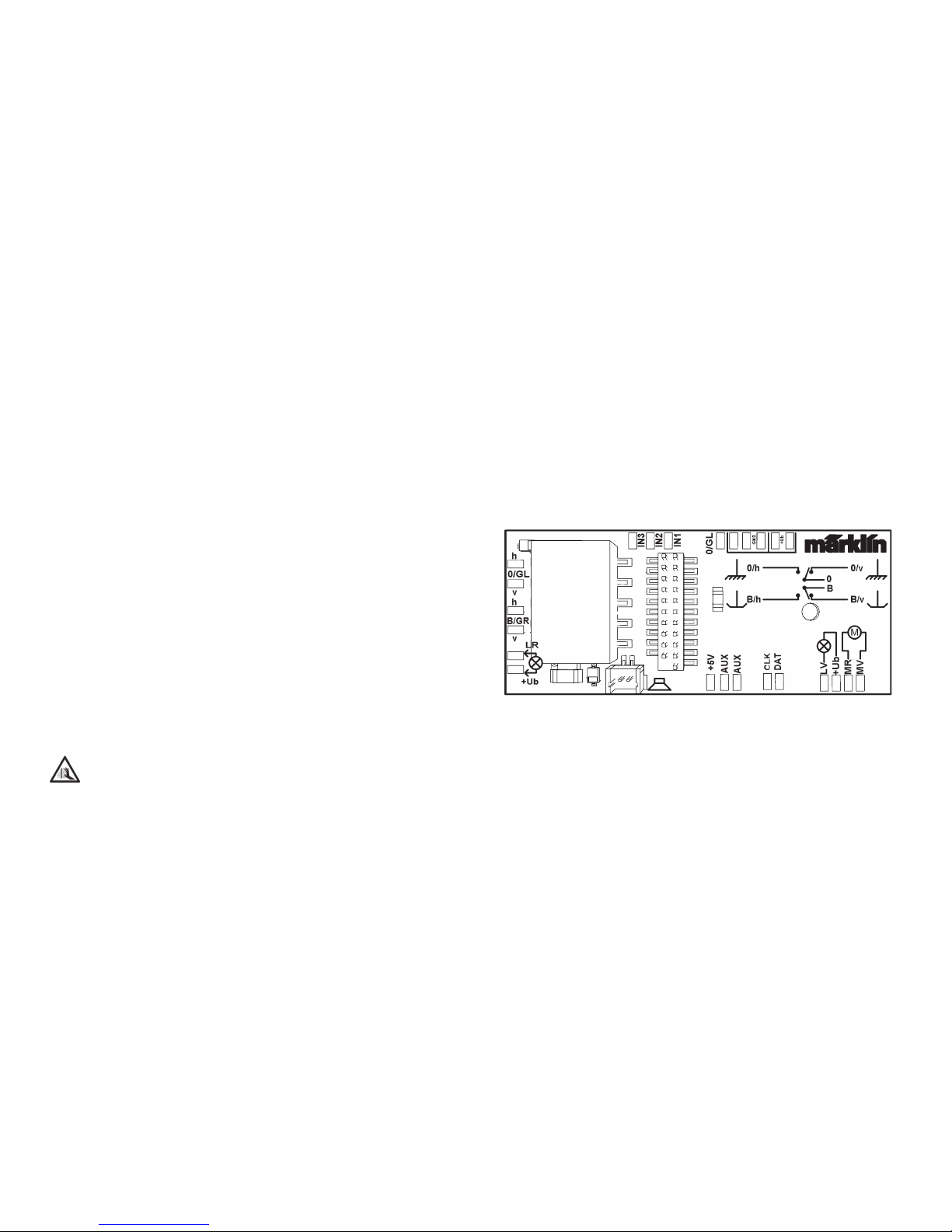

Platine einbauen

Vor dem Einbau ist die Lokomotive auf einwandfreie mecha-

nische und elektrische Funktion zu prüfen. Gegebenenfalls

muss die Lokomotive vor dem Umbau repariert werden.

Schließen Sie die Platine (ohne Decoder) wie nachfolgend

beschrieben an. Beachten sie hierzu auch die Anleitung

Ihres Decoders.

Die angegebenen

Kabelfarben entsprechen dem Märklin-

Standard, Vergleichstabelle zu NEM siehe nebenan.

h = Anschluss hinten

0/GL = Märklin - Anschluss Gleis (braun) / DCC Gleis links

v = Anschluss vorne

h = Anschluss hinten

B/GR = Märklin - Anschluss Schleifer (rot) / DCC Gleis rechts

v = Anschluss vorne

h = Anschluss hinten

LR = Licht hinten (gelb)

+Ub = Rückleitung Licht (orange)

LV = Licht vorne (grau)

+Ub = Rückleitung Licht (orange)

AUX 1 = physikalischer Ausgang (braun/rot)

AUX 2 = physikalischer Ausgang (braun/grün)

MR = Motorausgang 1 (blau)

MV = Motorausgang 2 (grün)

= Anschluss Lautsprecher

CLK = zur Zeit nicht verfügbar

DAT = zur Zeit nicht verfügbar

IN1 = zur Zeit nicht verfügbar

IN2 = zur Zeit nicht verfügbar

IN3 = zur Zeit nicht verfügbar

GND = Elektronik Masse (violett)

+5V = (rosa)

Nach erfolgter Verkabelung die Platine mit beiliegendem

Pad befestigen. Achten Sie darauf, dass die Platine

keinen Kurzschluss verursachen kann.

Vor dem Einstecken des Decoders muss dieser entspre-

chend programmiert werden.

Für die Schleiferumschaltung müssen die Ausgänge 3

(vorwärts) und 4 (rückwärts) aktiv sein. Die Einstellung

hierzu werden im mDT3 über Funktionsauslöser „IMMER“

und der „Aktion zu IMMER“ eingestellt. Die Programmie-

rung ist hier von der Verkabelung abhängig, gegebenen-

falls die Ausgänge in den Funktionen tauschen.

Bezeichnung Kabelfarbe

NEM Märklin

Motoranschluss 2 grau blau

2Leiter Stromabnahme Gleis links

3Leiter Stromabnahme Gleis außen schwarz braun

Beleuchtung vorn weiß grau

Aux 1 (physikalischer Ausgang) grün braun/rot

Gemeinsamer Leiter für

Beleuchtung/Aux 1 - 2 blau orange

Beleuchtung hinten gelb gelb

2Leiter Stromabnahme Gleis rechts

3Leiter Stromabnahme Gleis Mitte rot rot

Motoranschluss 1 orange grün

Aux 2 (physikalischer Ausgang) violett

braun/grün

GND = Elektronik Masse —

violett

+5V — rosa

Gegenüberstellung der Kabelfarben

Using the Product as Intended

This circuit board is required for pickup shoe changeover on

trains with 2 pickup shoes.

Decoders with 21-pin interface connectors and 4 reinforced

„Aux“ outputs can be used.

Contents as Delivered

1 circuit board with a 21-pin connector

Installation instructions

Warranty card

Tools also needed for the installation procedure include:

regular and cross-point screwdrivers, tweezers, and solder-

ing station with a maximum soldering temperature of up to

30 watts / 300˚Celsius / 572˚Fahrenheit with a ﬁne tip, solder-

ing ﬂux for electronics (0.5 - 1 mm / 0.02” – 0.04” diameter),

de-soldering braid or a de-soldering pump.

Safety Notes

•

WARNING! Sharp edges and points required for operation.

• Do wiring and assembly work only on a voltage-free or

grounded work mat. Failure to do this can lead to danger-

ous static charge from your body and to damage to the

components.

There is a danger of burning yourself when working

with a soldering station.

Technical Information

• Max. total load (sum) ≤1.6 amps

• Max. voltage ≤40 volts

Additional technical information can be found in the instruc-

tions for your decoder.

Installing the Circuit Board

The locomotive must be checked before installing the decoder

to make sure that it (locomotive) is in good mechanical and

electrical condition. There are situations when the locomotive

will have to be repaired before installing

Connect the circuit board (without decoder) as described

below. Pay attention while doing this to the instructions for

your decoder.

The wire colors indicated correspond to the Märklin standard.

See the cross reference table for NEM nearby.

h = rear connection

0/GL = Märklin connection to the track (brown) / DCC track

left rail

v = front connection

h = rear connection

B/GR = Märklin connection to the pickup shoe (red) / DCC

track right rail

v = front connection

LR = rear light(s) (yellow)

+Ub = light(s) ground wire (orange)

LV = front light(s) (gray)

+Ub = light(s) ground wire (orange))

AUX 1 = physical output (brown/red)

AUX 2 = physical output (brown/green)

MR = Motor Output 1 (blue)

MV = Motor Output 2 (green)

= Speaker connections

CLK = not available at present

DAT = not available at present

IN1 = not available at present

IN2 = not available at present

IN3 = not available at present

GND = Electronics ground (violet)

+5V = (pink)

After ﬁnishing the wiring, mount the circuit board with the

pad included for this purpose. Make sure that the circuit

board cannot cause a short circuit.

Before you plug the decoder in, it must be programmed

correctly.

Outputs 3 (forwards) and 4 (reverse) must be active for

the pickup shoe changeover. The setting for this is done in

mDT3 be means of the function activator „ALWAYS“ and

„Action to ALWAYS“. The programming here depends on the

wiring, and it may be necessary to swap the outputs in the

functions.

Description Wire Color

NEM Märklin

Motor Connection 2 gray blue

Conductor Current Pickup, Track, Left

(DC) Outer (AC) black brown

Front Lights white gray

Aux 1 (physical output) green brown/red

Common Wire for Lights /Aux 1-2 blue orange

Rear Lights yellow yellow

Conductor Current Pickup,

Track, Right (DC) Center (AC) red red

Motor Connection 1 orange green

Aux 2 (physical output) violet

brown/green

GND Electronics ground

violett

+5V

pink

Cross Referencing the Colors for the Wires

Utilisation conforme à sa destination

Cette platine est requise pour la commutation des frotteurs

sur les trains munis de deux frotteurs. Vous pouvez utiliser

des décodeurs avec une interface à 21 pôles et 4 sorties

Aux ampliﬁées.

Fourniture

1 Platine avec une interface à 21 pôles

Instructions d’installation

Titre de garantie

Outils additionnels nécessaires pour l’installation : tournevis,

pincette et poste de brasage pour une température de brasa-

ge d’un max. de 30W /400°, avec une pointe mince, de l’étain

à braser pour composants électroniques (Ø 0,5 – 1 mm),

tresse de débrasage ou pompe aspirante de débrasage.

Remarque sur la sécurité

• ATTENTION ! Pointes et bords coupants lors du fonction-

nement du produit.

• N’effectuer les travaux de câblage et d’installation que

dans un état hors tension. L’inobservation de cette règle

peut être à l’origine de courants de choc dangereux et

donc de blessures.

Lors du maniement du fer à souder, il y a un danger de

brûlures de la peau.

Caractéristiques techniques

• Charge électrique totale max. (somme) ≤1,6 A

• Tension max. ≤40 V

Vous trouverez d’autres caractéristiques techniques dans la

notice de votre décodeur.

Installation de la platine

Avant l’installation, il convient de vériﬁer le fonctionnement

mécanique et électrique irréprochable de la locomotive. Le

cas échéant, il convient de réparer la locomotive avant de

procéder à la transformation.

Raccordez la platine (sans décodeur) comme décrit ci-

après. Veuillez également tenir compte de la notice de votre

décodeur.

Les couleurs de câble indiquées correspondent au standard

Märklin, voir tableau de comparaison NEM ci-contre.

h = connexion arrière

0/GL = Märklin - Connexion voie (marron) / voie DCC à gauche

v = connexion avant

h = connexion arrière

B/GR = Märklin – Connexion frotteurs (rouge) / voie DCC

Gleis à droite

v = connexion avant

LR = Eclairage arrière (jaune)

+Ub = Retour éclairage (orange)

LV = Eclairage avant (gris)

+Ub = Retour éclairage (orange)

AUX 1 = Sortie physique (marron/rouge)

AUX 2 = Sortie physique (marron/vert)

MR = Sortie moteur 1 (bleu)

MV = Sortie moteur 2 (vert)

= connexion haut-parleur

CLK = Actuellement non disponible

DAT = Actuellement non disponible

IN1 = Actuellement non disponible

IN2 = Actuellement non disponible

IN3 = Actuellement non disponible

GND = Masse Electronique (violet)

+5V = (rose)

Une fois le câblage terminé, ﬁxez la platine avec le pad

fourni. Veillez à ce que la platine en provoque aucun court-

circuit.

Avant d’être enﬁché, le décodeur doit être convenablement

programmé.

Pour la commutation des frotteurs, les sorties 3 (marche

avant) et 4 (marche arrière) doivent être activées. La

conﬁguration correspondante dans le mDT3 se fait via

déclencheur de fonction « TOUJOURS » et « Action pour

TOUJOURS ». La programmation dépend ici du câblage. Le

cas échéant, échanger les sorties dans les fonctions.

Désignation Couleur des câbles

NEM Märklin

Sortie moteur 2 grise bleue

Courant continu (DC gauche.

AC extérieur) noire marron

Eclairage avant blanche grise

Aux 1 (sortie physique) vert marron/rouge

Conducteur commun pour

l’éclairage, Aux 1 - 2 bleu orange

Eclairage arrière jaune jaune

Courant continu (DC droite.

Centre AC) rouge rouge

Sortie moteur 1 orange vert

Aux 2 (sortie physique) violet marron/vert

GND Masse Electronique — violet

+5V — rose

Mise en parallèle des couleurs des câbles

Verantwoord gebruiken

De printplaat wordt gebruikt voor de sleperomschakeling bij

treinen met 2 sleepcontacten. Er kunnen decoders met een

21-polige stekker en 4 versterkte AUX uitgangen toegepast

worden.

Leveringsomvang:

1 printplaat met 21-polige stekker

Inbouwaanwijzin

Garantiebewijs

Voor het inbouwen heeft men daarnaast de volgende ge-

reedschappen nodig: schroevendraaier, pincet en soldeer-

station met een soldeertemperatuur van max. 30W/400º C

en een dunne stift, elektronica soldeertin (Ø 0,5-1mm) desol-

deerlitze of tinzuiger.

Veiligheidsvoorschriften

• Let op! Bevat functionele scherpe kanten.

• Bedrading- en montagewerkzaamheden alleen in span-

ningsloze toestand uitvoeren. Indien deze aanwijzing niet

opgevolgd wordt, kan dit gevaarlijke lichaamsstromen en

verwondingen tot gevolg hebben.

Bij het werken met een soldeerbout bestaat het gevaar

voor brandwonden.

Technische gegevens

• Max. totaal belasting 1,6A

• Max. spanning 40V

Verdere informatie vindt u in de gebruiksaanwijzing van uw

decoder.

Printplaat inbouwen

Voor het inbouwen van de decoder dient men eerst de

elektrische- en mechanische werking van de locomotief te

controleren en zo nodig te herstellen.

Sluit de printplaat (zonder decoder) op de onderstaande

wijze aan. Acht daarbij daarbij ook de gebruiksaanwijzing

van uw decoder.

De aangegeven draadkleuren komen overeen met de

Märklin standaard. Zie onderstaande vergelijkingstabel

naar NEM.

h = Aansluiting achter

0/GL = Märklin railaansluiting (bruin) / DCC railstaaf links

v = Aansluiting voor

h = Aansluiting achter

B/GR = Märklin sleperlaansluiting (rood) / DCC railstaaf rechts

Table des matières

Langues :

Autres manuels marklin Jouet

marklin

marklin 5994 Manuel utilisateur

marklin

marklin 29830 Manuel utilisateur

marklin

marklin 37322 Manuel utilisateur

marklin

marklin 55581 Manuel utilisateur

marklin

marklin 21670 Manuel utilisateur

marklin

marklin Ardelt 57t Manuel utilisateur

marklin

marklin BR 01.10 Manuel utilisateur

marklin

marklin 37105 Manuel utilisateur

marklin

marklin 43855 Manuel utilisateur

marklin

marklin 93612 Manuel utilisateur

marklin

marklin class 4000 big boy Manuel utilisateur

marklin

marklin 4257 Manuel utilisateur

marklin

marklin 26801 Manuel utilisateur

marklin

marklin mini-club Elektrolok BR 101 Starlight 88675 Manuel utilisateur

marklin

marklin 7316 Manuel utilisateur

marklin

marklin 24995 Manuel utilisateur

marklin

marklin 43542 Manuel utilisateur

marklin

marklin Trix H0 24366 Manuel utilisateur

marklin

marklin Baureihe V60 260 Manuel utilisateur

marklin

marklin 37204 Manuel utilisateur

marklin

marklin 37943 Manuel utilisateur

marklin

marklin ICE 3 Manuel utilisateur

marklin

marklin 37246 Manuel utilisateur

marklin

marklin 43194 Manuel utilisateur

Manuels Jouet populaires d'autres marques

Canon

Canon PAPER CRAFT Manuel utilisateur

GREAT PLANES

GREAT PLANES Pitts M-12S Manuel utilisateur

NOCH

NOCH 14261 Manuel utilisateur

Hausler

Hausler 450 SE V2 Manuel utilisateur

Dynaflite

Dynaflite Daydream Manuel utilisateur

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Manuel

Kenner

Kenner Batman 63651 Manuel utilisateur

LEGO

LEGO 8527 Manuel utilisateur

iKarus

iKarus ECO 8 Manuel utilisateur

Multiplex

Multiplex EasyStar II Mode d’emploi

Walkera

Walkera 38 Mode d’emploi

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Manuel utilisateur

MD MXION SWD Manuel utilisateur

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Manuel utilisateur

Meccano

Meccano 15103 Manuel utilisateur

LEGO

LEGO TECHNIC 8735 Manuel utilisateur

Mattel

Mattel HOTWHEELS DWL04 Manuel utilisateur

REVELL

REVELL Bristol Beaufighter TF.X Manuel utilisateur

marklin 60973 Manuel utilisateur

Manuels Jouet populaires d'autres marques
