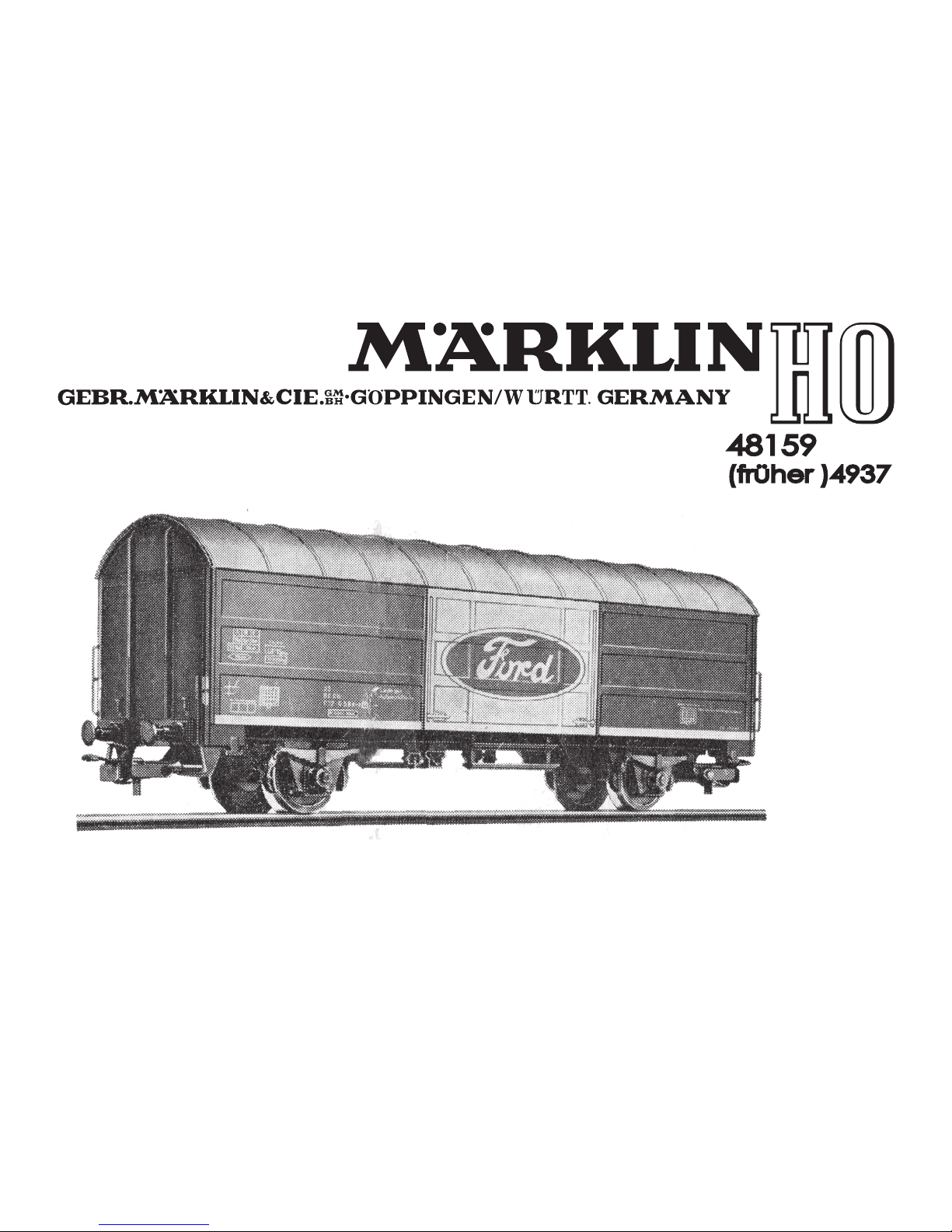

Marklin 48159 Manuel utilisateur

Bitte lesen und aufbewahren

48159

(früher )4937

Zusammenbau Güterwagen 48159 (4937)

1. Seitenteile mit ihren Zungen in den Wagenboden einfügen (Fig. 1).

2. Kupplungen zusammenbauen (Fig. 2 a und 2 b).

3. Kupplungen am Wagenboden befestigen. Hierbei muß der Splint ganz kurz umgebogen werden, so

daß zwischen Kupplung und Wagenboden nur geringes Spiel entsteht (Fig. 4). Der Kopf des Splin-

tes sollte dabei gegen eine Unterlage (z.B. Kopf eines in ein Brettchen eingeschlagenen Nagels)

gedrückt werden.

4. Wagenkasten mit dem Boden verbinden. Zungen an Wagenstirnwänden in die Aussparungen im

Wagenboden einrasten (Fig. 3). Dabei müssen die schräg stehenden Stützen am Wagenboden

gegen die Zungen des Wagenkastens satt anliegen.

5. Feder zwischen den beiden Kupplungen einhängen (Fig. 4).

6. Radsätze in die Lager einsetzen.

Assembling Goods Wagon 48159 (4937)

1. Attach side parts to ﬂoor by tongues (ﬁg. 1).

2. Assemble couplings and ﬂoor.

3. Fix couplings to ﬂoor, bending split pin over quite short, so as to leave onlx slight clearance bet-

ween coupling and ﬂoor (ﬁg. 4). It will be helpful if the head of the split pin be pressed against a

support (such as the head of a nail driven into a small piece of wood, for example).

Einsetzen der Seitenteile

Attaching the sides

Mise en place des parties latérales

du châssis

Colocación de las partes laterales

Montaggio delle parti laterali

Fastsättning av sidostycken

indsætning af sidedele

Insteken van zijstukken

Fig. 1

Kupplung zusammengebaut

Coupling assembled

Crochet d‘attelage monté

Enganche armado

Agganciamento montato

Kopplet hopmonterat

Sammenbygget kobling

Koppeling gemonteerd

Fig. 2a

Fig. 2b

4. Attach body to ﬂ oor, ﬁ tting tongues on end walls into recesses, in ﬂ oor (ﬁ g. 3), with the sloping

supports on the ﬂ oor ﬁ rmly against the tongues on the body.

5. Clip the spring into place between the two couplings (ﬁ g. 4).

6. Place the wheels and axles in their bearings.

Aufsetzen des Wagenkastens

Attaching body

Mise en place de la caisse

Colocación de la caja del vagón

Montaggio della cassa del vagone

Montering av vagenskåpan

Anbringelse af vognkassen

Aanbrengen van bovenbouw

Fig. 3

Montage du wagon couvert 48159 (4937)

1. Introduire les languettes des parties latèrales dans les trous de la partie centrale du châssis (Fig. 1).

2. Assembler les crochets d‘attelage (Fig. 2 a et 2 b).

3. Fixer les crochets au châssis. Pour cela recourber la goupille de telle sorte qu‘il existe un jeu faible

entre châssis et crochet (ﬁ g. 4). Nous conseillons de presser la tête de la goupille contre un objet

dur (par exemple la tête d‘un clou enfoncé dans une planche de bois).

4. Poser la caisse sur le châssis de sorte que les languettes des faces frontales pénètrent dans les

Wagen von unten mit eingehängter Feder

Van from underneath, with spring clipped in

position.

Wagon vu du dessous avec ressort.

Vista de la parte inferior del vagón con muelle

enganchado.

Vagone dal di sotto con molla agganciata

Vagnen underifrån med påhakad fjäder

Vognen fra neden med ophængt fjeder

Onderaanzicht van wagen met aangebrachte

koppelingsveer

Fig. 4

percements prévus du châssis (ﬁg. 3). Veiller à ce que les supports obliques du châssis soient bien

appliqués contre la chaisse.

5. Fixer le ressort aux 2 crochets d‘attelage (ﬁg. 4).

6. Introduire les essieux dans leurs paliers.

Montaje del vagón de mercancías 48159 (4937)

1. Introducir las lengüetas de las partes laterales en los agujueros del chasis (ﬁg. 1).

2. Armar los enganches (ﬁgs. 2a y 2b).

3. Fijar los enganches al chasis. Para ello, doblar sólo una pequeña longitud del pasador, para que

quede muy poca holgura entre el enganche y el mencionado chasis (ﬁg. 4). Dicha operación debie-

ra realizarse apoyando la cabeza del pasador en algo duro (p. ej., la cabeza de un clavo ﬁjado en

una tablita).

4. Unir la caja del vagón con el chasis. Encajar las lengüetas de las paredes frontales en las escota-

duras del chasis (ﬁg. 3), observando que los apoyos inclinados de este último estén bien aplicados

a las lengüetas de la caja.

5. Sujetar el muelle entre los enganches (ﬁg. 4).

6. Introducir los juegos de ruedas en sus cojinetes.

Montaggio del vagone merci 48159 (4937)

1. Introdurre le linguette delle ﬁancate laterali nei fori del telaio (ﬁg. 1).

2. Montare gli agganciamenti (ﬁg. 2a e 2b).

3. Fissare sul fondo del vagone gli agganciamenti. Per fare ciò è necessario ripiegare leggermente la

copiglia di modo che fra l‘agganciamento ed il fondo del vagone vi sia solo un gioco molto limitato

(ﬁg. 4). Per fare questo si dovrà premere la testa della copiglia contro un sostegno (per es. la testa

di un chiodo piantato in una tavolette).

4. Unire la cassa del vagone con il piano del telaio. Inserire quindi le parti sporgenti delle pareti frontali

della cassa negli incavi corrispondenti del piano del telaio (ﬁg. 3). Fare attenzione che i supporti

obliqui dello chassis siano ben applicati alla cassa.

5. Tendere la molla fra i due agganciamenti (ﬁg. 4).

6. Inserire gli assi con ruote nelle corrispondenti bussole.

Byggsats täckt godsvagn 48159 (4937)

1. Passa in sidostyckenas tappar i vagnsgolvet (ﬁg. 1).

2. Montera ihop kopplen (ﬁg. 2a och 2b).

3. Fäst kopplen i vagnsgolvet. Böj saxsprinten så att endast obetydligt glapp uppstår mellan koppel

och golv (ﬁg. 4). Tryck sprinthuvudet mot något hårt underlag (t ex huvudet på en spik nedslagen i

en bräda).

4. Placera vagnskåpan på vagnens golv. Tryck ned gaveltapparna i motsvarande golvöppningar

(ﬁg. 3). Den utstansade fjädertungan i öppningarna måste ligga hårt an mot tappen.

5. Haka in fjädern mellan kopplen och böj hakarna en aning (ﬁg. 4).

6. Montera hjulparen i lagerbockarna.

Byggesæt godsvogn 48159 (4937)

1. Anbring sidedelen i vognbunden (Fig. 1).

2. Sammenbyg koblingerne (Fig. 2a og 2b).

3. Anbring koblingerne på vognbunden. Splitten skal bøjes ganske kort, således at mellemrummet

mellem kobling og vognbund er mindst muligt (Fig. 4). Splittens hoved skal trykkes mod et under-

lag (f. eks. et sømhoved slået i et brædt).

4. Anbring vognkassen på vognbunden. Stik tungerne på vognkassen gennem de dertil beregnede

huller i vognbunden (Fig. 3). De skråt stående støtter på vognbunden må ligge fast til vognkassens

tunger.

5. Indhæng ﬁjederen mellem begge koblingerne (Fig. 4).

6. Indsæt hjulparrene i lejerne.
