Marklin 24680 Manuel utilisateur

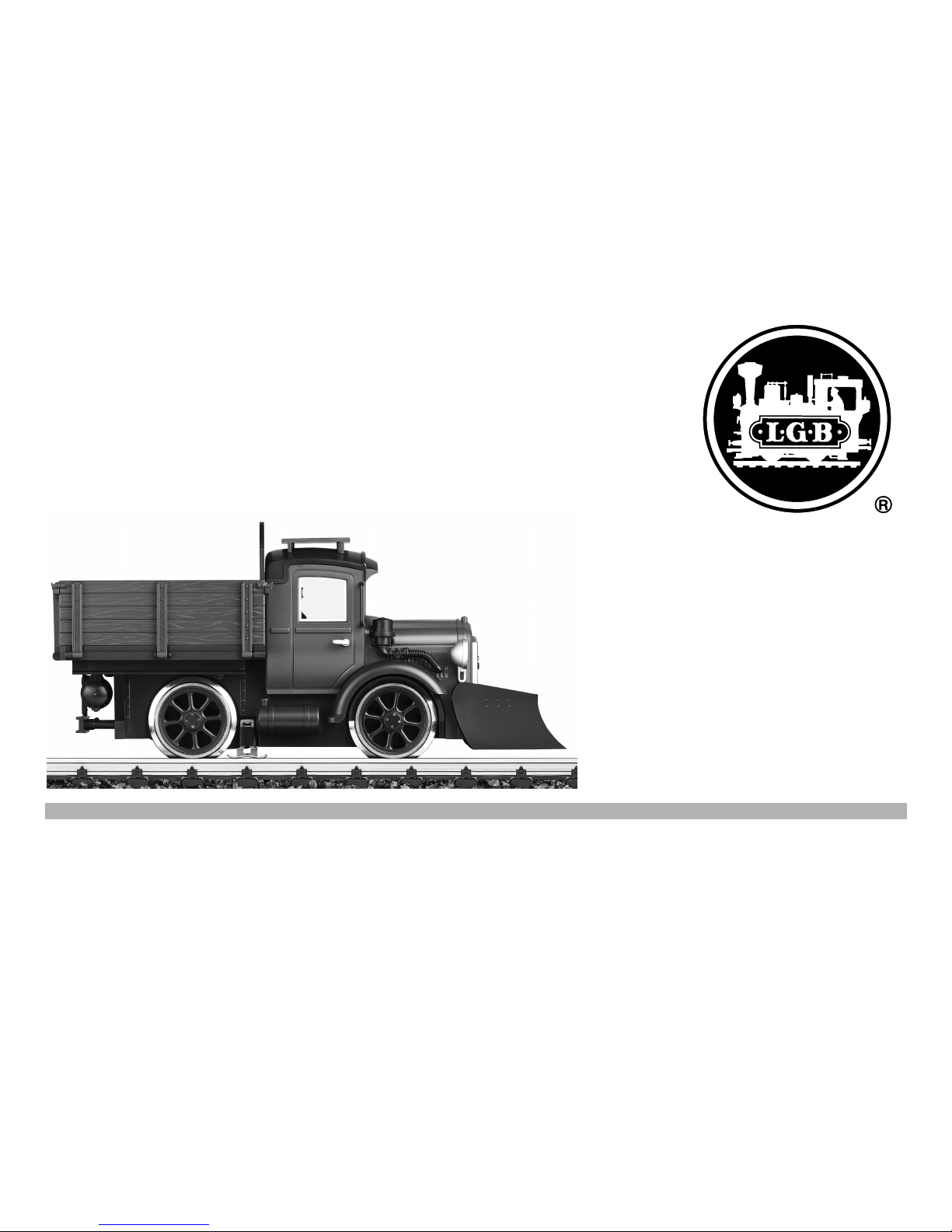

Modell des Schienenlastkraftwagens

24680

DAS VORBILD

Viele Bahnverwaltungen verwenden leichte Schienen-

fahrzeuge zur Wartung und Inspektion der Gleisanlagen.

Kleinere Bahngesellschaften schritten häuﬁg zum Selbstbau

oder verwendeten Lastkraftwagen mit Spurkränzen, so daß

kuriose „Schienen-Lastwagen“ entstanden.

Diese einzigartigen Fahrzeuge sind ein faszinierender

Bestandteil der Eisenbahngeschichte.

THE PROTOTYPE

Railroads have always needed small rail vehicles for track

maintenance and inspection. Small railroads often ﬁlled that

need by equipping a regular road truck with ﬂanged metal

wheels to create a “rail truck.“

Many of these were simple conversions, made from scrap

parts found around the railroad‘s shops. Some were suc-

cessful. Some were not.

But these unique vehicles have always been a fascinating

part of the railroad scene.

LE PROTOTYPE

Les chemins de fer ont toujours eu besoin de petits véhi-

cules sur rail pour l’inspection et l’entretien des voies. Les

petits chemins de fer optaient pour une solution simple :

équiper un camion routier normal de roues métalliques à

boudins pour en faire un camion ferroviaire.

La plupart de ces camions ferroviaires étaient de simples

conversions, faites à partir de pièces mises au rebut

trouvées autour des ateliers de réparation du chemin de

fer. Certains connurent du succès, d’autres non, mais ces

véhicules uniques ont toujours été une partie fascinante du

milieu du rail.

Inhaltsverzeichnis: Seite

Sicherheitshinweise 5

Wichtige Hinweise 5

Funktionen 5

Betriebshinweise 5

Wartung und Instandhaltung 5

Ersatzteile 10

Table of Contents:

Page

Safety Notes 7

Important Notes 7

Functions 7

Information about operation 7

Service and maintenance 7

Spare parts 10

Sommaire : Page

Remarques importantes sur la sécurité 9

Information importante 9

Fonctionnement 9

Remarques sur l’exploitation 9

Entretien et maintien 9

Pièces de rechange 10

Sicherheitshinweise

• DasModelldarfnurmiteinemdafürbestimmten

Betriebssystem eingesetzt werden.

• NurSchaltnetzteileundTransformatorenverwenden,

die Ihrer örtlichen Netzspannung entsprechen.

• DasModelldarfnurauseinerLeistungsquelleversorgt

werden.

• BeachtenSieunbedingtdieSicherheitshinweiseinder

Bedienungsanleitung zu Ihrem Betriebssystem.

• NichtfürKinderunter15Jahren.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

Wichtige Hinweise

• DieBedienungsanleitungistBestandteildesProduktes

und muss deshalb aufbewahrt sowie bei Weitergabe des

Produktes mitgegeben werden.

• FürReparaturenoderErsatzteilewendenSiesichbittean

Ihren LGB-Fachhändler.

• http://www.maerklin.com/en/imprint.html

Funktionen

• DasModellistfürdenBetriebaufLGB-Zweileiter-Gleich-

strom-Systemen mit herkömmlichen LGB-Gleichstrom-

Fahrpulten vorgesehen (DC, 0 - 24 V).

Hinweis:VerwendenSiefürdiesesModelleinFahrgerätmit

mehr als 1 A Fahrstrom.

Mehrzugsystem

Dieses Modell ist mit einem „D“-Getriebe ausgestattet und

kannmiteinemLGB-Mehrzugsystem-Decoderausgerüstet

werden. Wir empfehlen dringend, den Decoder in der LGB-

Service-Abteilung einbauen zu lassen.

WARTUNG

Schmierung

DieAchslagerhinundwiedermitjeeinemTropfenMärklin-

Öl (7149) ölen.

Safety Notes

• Thismodelmayonlybeusedwiththeoperatingsystem

designed for it.

• Useonlyswitchedmodepowersupplyunitsandtransfor-

mers that are designed for your local power system.

• Thislocomotivemustneverbesuppliedwithpowerfrom

more than one power pack.

• Paycloseattentiontothesafetynotesintheinstructions

for your operating system.

• Notforchildrenundertheageof15.

• WARNING! Sharp edges and points required for operation.

Important Notes

• Theoperatinginstructionsareacomponentpartofthe

product and must therefore be kept in a safe place as

well as included with the product, if the latter is given to

someone else.

• PleaseseeyourauthorizedLGBdealerforrepairsor

spare parts.

• http://www.maerklin.com/en/imprint.html

Functions

• ThismodelisdesignedforoperationonLGBtwo-railDC

systems with conventional LGB DC train controllers or

power packs (DC, 0 - 24 volts).

Note:Usealocomotivecontrollerwithmorethan1ampof

train current for this model.

Multi-Train System

Thismodelhasa„D“gearbox.Itcanbeequippedwithan

LGBMulti-TrainSystemDecoder.Westronglyrecommend

decoder installation by an LGB service station.

SERVICE

Lubrication

Theaxlebearingsshouldbelubricatedoccasionallywitha

small amount of Märklin-Oil (7149).

Remarques importantes sur la sécurité

• Lalocomotivenepeutêtreutiliséequ‘aveclesystème

d‘exploitation indiqué.

• Utiliseruniquementdesconvertisseursettransforma-

teurs correspondant à la tension du secteur local.

• Lalocomotivenepeutêtrealimentéeencourantquepar

une seule source de courant.

• Veuillezimpérativementrespecterlesremarquessurla

sécurité décrites dans le mode d’emploi de votre système

d’exploitation.

• Neconvientpasauxenfantsdemoinsde15ans.

• ATTENTION! Pointes et bords coupants lors du fonction-

nement du produit.

Information importante

• Lanoticed‘utilisationfaitpartieintégranteduproduit;

elledoitdoncêtreconservéeet,lecaséchéant,transmi-

se avec le produit.

• Pourtouteréparationouremplacementdepièces,

adressez-vous à votre détaillant-spécialiste LGB.

• http://www.maerklin.com/en/imprint.html

Fonctionnement

• Lemodèleestprévupourêtreexploitésurdessystèmes

deux rails c.c. LGB avec des pupitres de commandes LGB

classiques en courant continu (DC, 0 - 24 V).

Conseil : Pour ce modèle, utilisez un régulateur de marche

avec courant moteur supérieur à 1 A.

Système multitrain

Ce modèle est équipé d’une boîte de vitesses de type «D».

Pour utilisation avec le système multitrain, il peut recevoir

undécodeurSMTLGB.Nousrecommandonsfortementde

faire installer le décodeur par un centre d’entretien LGB.

ENTRETIEN

Lubriﬁcation

Les coussinets des essieux sont à graisser par intervalles,

quelques gouttes d‘huile Märklin (7149).

Details der Darstellung

können von dem Modell

abweichen.
