Marantz PMD-602A Manuel utilisateur

PMD-602A

User Guide English (2–5)

Guía del usuario Español (6–9)

Guide d’utilisation Français (10–13)

Guida per l’uso Italiano (14–17)

Benutzerhandbuch Deutsch (18–21)

Appendix English (22)

User Guide (English)

Introduction

Box Contents

PMD-602A

User Guide

Safety & Warranty Manual

Support

For the latest information about this product (documentation, technical specifications, system

requirements, compatibility information, etc.) and product registration, visit marantzpro.com.

For additional product support, visit marantzpro.com/support.

Features

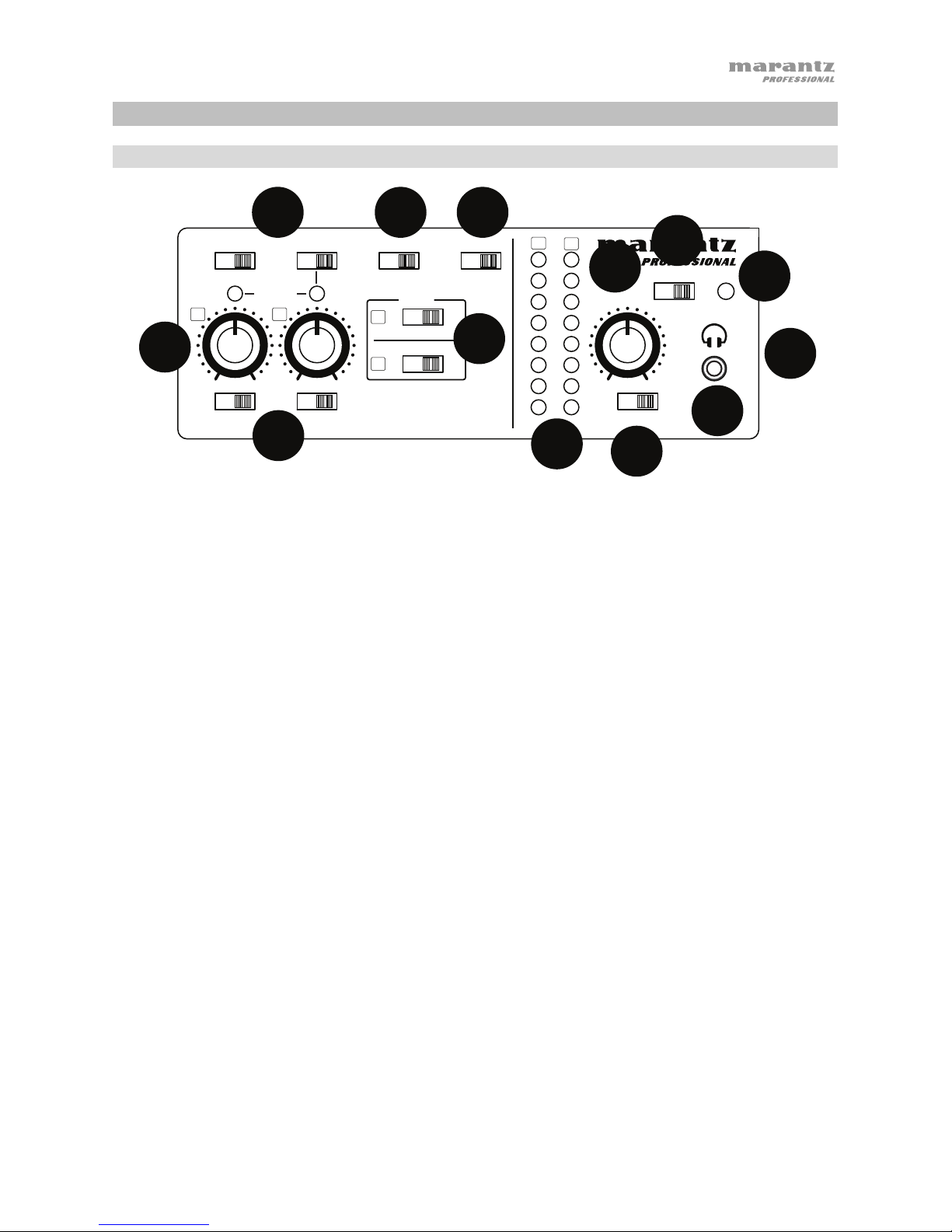

Front Panel

1. Limiter: Adjust these switches to turn the limiters On and Off. When the limiter is on, the

mic/line input gain will be automatically adjusted according to the set input level so that

distortion does not occur.

Note: If the input level is set too high, distortion may occur even when the limiter is on. If

this is the case, lower the input level or decrease the distance from the microphone and the

sound source.

2. Phantom Power Selector: When using condenser microphones, set the phantom power

switch to 12V or 48V accordingly.

3. Output Type: Adjust the switch to select Mono or Stereo for the type of signal that is

outputted.

4. Level Control: Adjust the rotary knobs to set the level for the XLR inputs.

5. Input Selector: Adjust the switch to select the input type: Line (for line-level sources), Mic

(for self-powered microphones), or PH (for microphones that require phantom power).

6. Gain Selector: Select low or high gain for the XLR inputs.

7. Level Indicator LED: View the input level LEDs in +3dB increments.

8. Headphone Level Control: Adjust the rotary knob to set the level of the headphone output.

9. Power ON/OFF Switch: Adjust this switch to turn the unit On and Off.

10. Power-ON Indicator: This LED will illuminate green when the unit is On.

11. 1/8” Headphone Output: Connect headphones to the 1/8” (3.5 mm) TRS output.

12. Output Selector Switch: Adjust this switch to send the audio to your DSLR camera (REC)

or to listen to the audio signal from your DSLR camera (PLAY).

13. Battery Compartment: Insert 4 AA batteries into this side compartment to power the unit.

SMFF

OFF

O12V 48V

LIMITERL

PH LINE

MIC

PH LINE

MIC

PH VOLTAGE

GAIN

HI LO

LHI LO

-3

-6

-9

-12

-15

-18

VOL.

ON OFF PWR

PLAY REC

MONITOR

PMD-602A

12 3

123

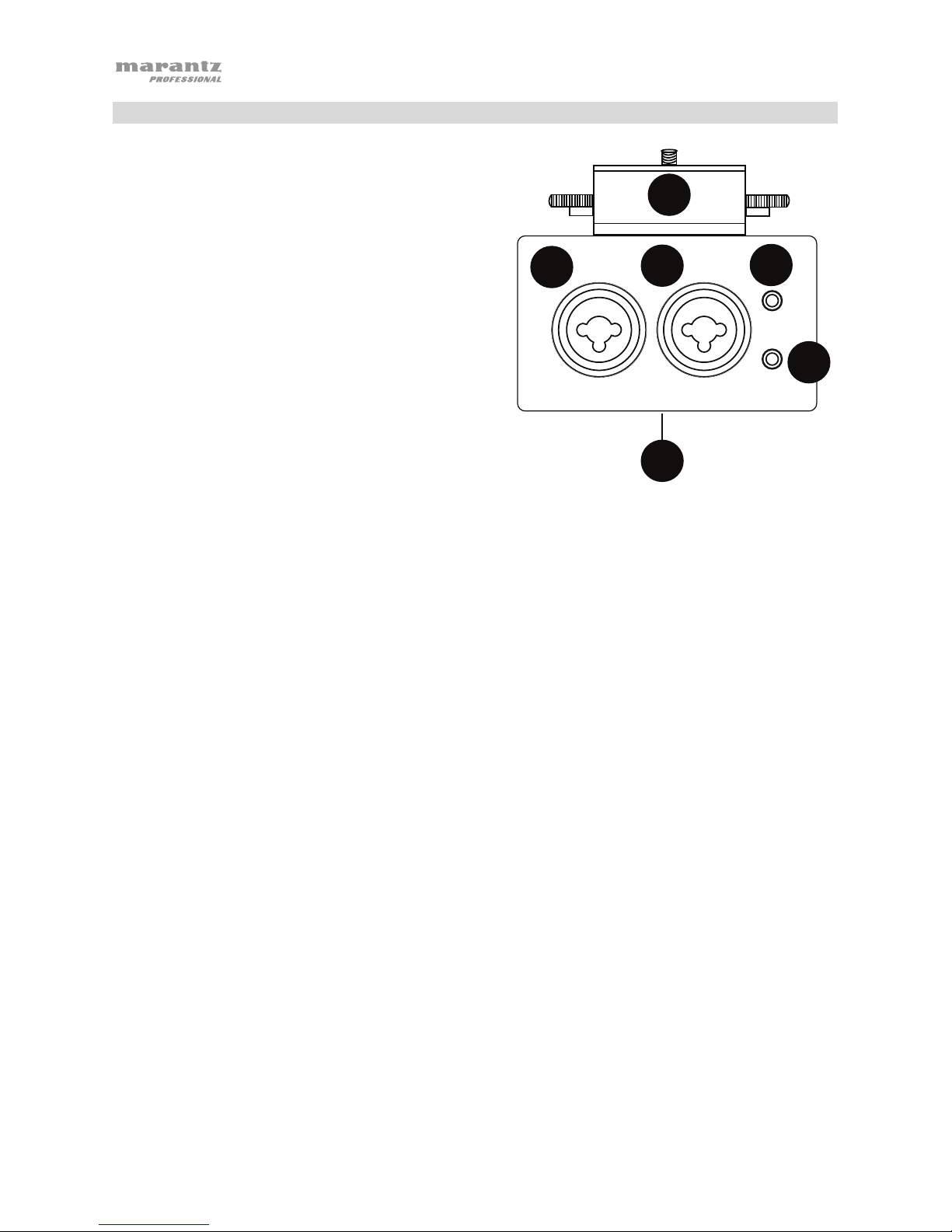

Rear Panel

1. XLR-1/4” TRS input: Connect a microphone

or line-level device to the XLR-1/4” (6.35 mm)

input.

2. XLR-1/4” TRS input: Connect a microphone

or line-level device to the XLR-1/4” (6.35 mm)

input.

Note: Ensure that phantom power is turned

off before connecting a line-level device to

the XLR-1/4” inputs. If you connect a line-

level device while phantom power is being

supplied, this can damage the device or this

unit.

Note: When using a condenser microphone,

before connecting to and disconnecting from

the XLR-1/4” inputs, ensure that phantom

power is turned off. If you connect or

disconnect a microphone while phantom

power is being supplied, this can damage the

unit or the microphone.

Note: Do not connect a dynamic microphone to an XLR-1/4” input when phantom power is

turned on. Doing so could damage the microphone or this unit.

3. 1/8” Input: Connect the audio output of a DSLR camera to this 1/8” (3.5 mm) TRS input.

4. 1/8” Output:

Connect this

1/8” (3.5 mm) TRS

output to the audio input of a DSLR

camera.

5. Hot Shoe Mount: Attach a DSLR camera on top of this hotshoe mount.

6. Threaded Insert: Connect your mounting adapter from a tripod, digital recorder, or lighting

panel here.

MONITOR IN

OUT

LEFT RIGHT

123

MONITOR IN

OUT

LEFT RIGHT

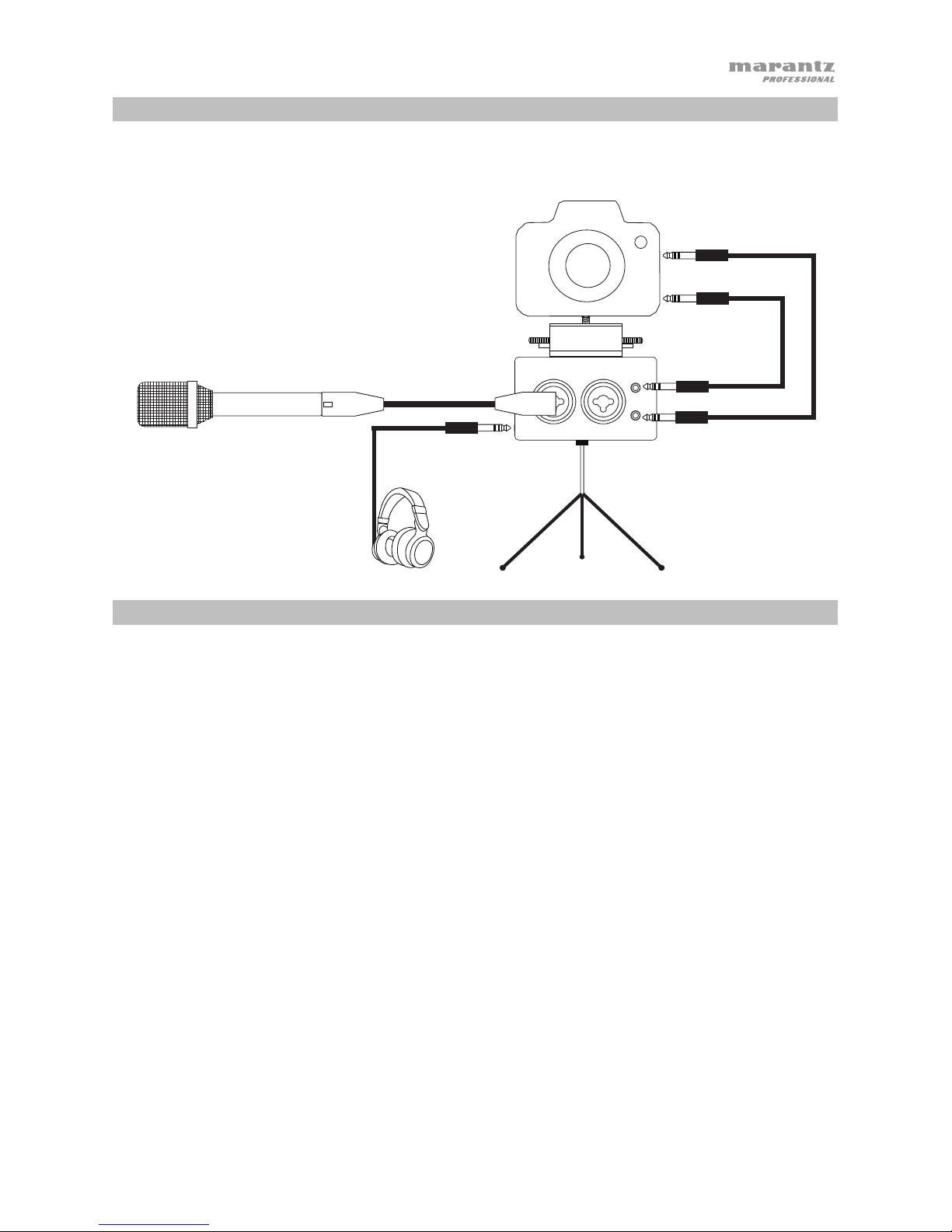

Setup

Items not listed under Introduction >Box Contents are sold separately.

Operation

1. Attach your DSLR camera securely on top of the hot shoe mount.

2. Attach the Threaded Insert on PMD-602A onto your tripod mount.

3. Place the tripod on a level surface.

4. Connect microphones or line-level devices to PMD-602A and use the Input Selector to

choose Line (for line-level sources), Mic (for self-powered microphones), or PH (for

microphones that require phantom power).

5. If your microphone requires phantom power, select the appropriate voltage for your

microphone (12V or 48V) using the PH Voltage switch.

6. Adjust the Level control to set the gain for the input signal.

7. Set the Gain Selector for the channel to Hi (high) or Lo (low), depending on your source.

8. Use headphones to monitor the input signal or to hear the audio playback from your DSLR

camera.

Camera audio

output

Camera mic input

Microphone

Tripod

Headphones

Guía del usuario (Español)

Introducción

Contenido de la caja

PMD-602A

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (documentación,

especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y

registrarlo, visite marantzpro.com.

Para obtener soporte adicional del producto, visite marantzpro.com/support.

Características

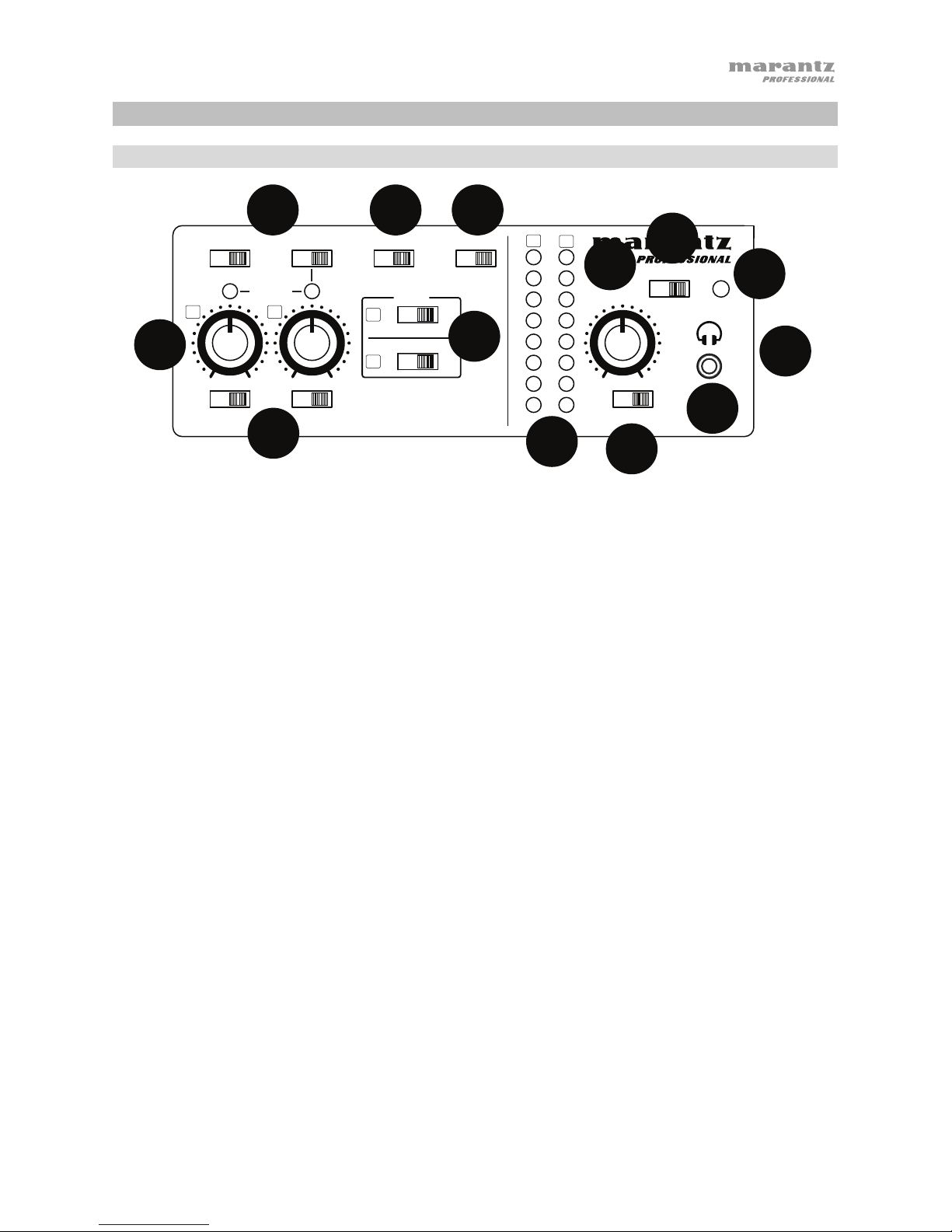

Panel frontal

1. Limiter: Ajuste estos interruptores para encender y apagar el subwoofer. Cuando el

limitador se encuentra activado, la ganancia de la entrada micrófono/línea se ajusta

automáticamente en función del nivel de entrada ajustado de manera que no se produzcan

distorsiones.

Nota: Si el nivel de entrada se ajusta a un valor demasiado alto, pueden producirse

distorsiones por más que el limitador se encuentre activado. Si este es el caso, disminuya el

nivel de entrada o la distancia entre el micrófono en la fuente de sonido.

2. Selector de potencia fantasma: Al utilizar micrófonos condensadores, ajuste el interruptor

de potencia fantasma a 12 o 48 V según corresponda.

3. Tipo de salida: Ajuste el interruptor para seleccionar el tipo de señal monoaural o estéreo

que se emite por la salida.

4. Control del nivel: Ajuste las perillas giratorias para definir el nivel de las entradas XLR.

5. Selector de entrada: Ajuste el interruptor para seleccionar el tipo de entrada: Line (para

fuentes de nivel de línea), Mic (para micrófonos autoalimentados) o PH (para micrófonos

que requieran potencia fantasma).

6. Selector de ganancia: Seleccione una ganancia baja o alta para las entradas XLR.

7. LED indicador de nivel: Observe los LED del nivel de entrada en incrementos de +3dB.

8. Control del nivel del auricular: Ajuste las perillas giratorias para definir el nivel de la salida

para auriculares.

9. Interruptor de encendido/apagado: Utilice este interruptor para encender y apagar la

unidad.

10. Indicador de encendido: Este LED se ilumina de color verde cuando la unidad está

encendida.

11. Salida para auriculares de 1/8": Conecte auriculares a la salida TRS de 3,5 mm (1/8 pulg.).

12. Interruptor selector de salida: Ajuste este interruptor para enviar el audio a su cámara

DSLR (REC) o para escuchar la señal de audio proveniente desde su cámara DSLR (PLAY).

13. Compartimiento para pilas: Inserte 4 pilas AA en este compartimento lateral para

alimentar la unidad.

SMFF

OFF

O12V 48V

LIMITERL

PH LINE

MIC

PH LINE

MIC

PH VOLTAGE

GAIN

HI LO

LHI LO

-3

-6

-9

-12

-15

-18

VOL.

ON OFF PWR

PLAY REC

MONITOR

PMD-602A

12 3

123

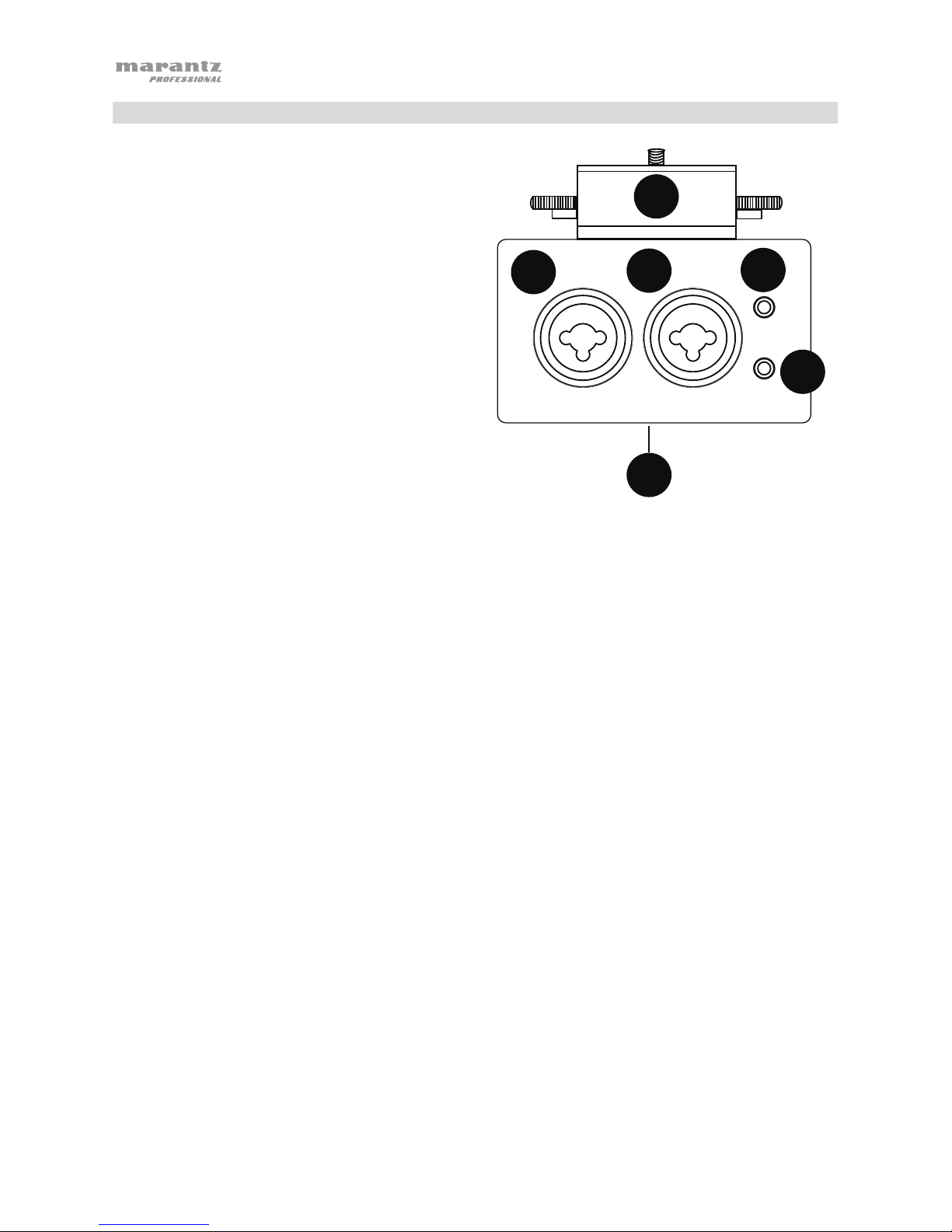

Panel trasero

1. Entrada XLR TRS de 1/4 pulg.: Conecte

un micrófono o dispositivo de nivel de

línea a la entrada XLR de 6,35 mm (1/4

pulg.).

2. Entrada XLR TRS de 1/4 pulg.: Conecte

un micrófono o dispositivo de nivel de

línea a la entrada XLR de 6,35 mm (1/4

pulg.).

Nota: Asegúrese de que la potencia

fantasma esté apagada antes de conectar

un dispositivo de nivel de línea a las

entradas XLR de 1/4 pulg. Si conecta un

dispositivo de nivel de línea mientras la

potencia fantasma está activada, pueden

producirse daños en el dispositivo o en

esta unidad.

Nota: Al usar utilizar un micrófono

condensador, antes de conectarlo o

desconectarlo de las entradas XLR de 1/4

pulg., asegúrese de que la potencia fantasma se encuentre apagada. Si conecta o

desconecta un micrófono mientras la potencia fantasma está activada, pueden producirse

daños en el micrófono o en esta unidad.

Nota: No conecte un micrófono dinámico a una entrada XLR de 1/4 pulg. cuando la

potencia fantasma se encuentre activada. Esto podría dañar el micrófono o esta unidad.

3. Entrada de 1/8 pulg.: Conecte la salida de audio de la cámara DSLR a esta entrada TRS de

3,5 mm (1/8 pulg.).

4. Salida de 1/8 pulg.:

Conecte esta salida

TRS de 3,5 mm (1/8 pulg.)

a la entrada de audio

de una cámara DSLR.

5. Zapata para cámara: Sujete una cámara DSLR en la parte superior de esta zapata para

cámara.

6. Punto de montaje roscado: Conecte aquí el adaptador de montaje de un trípode,

grabador digital o panel de iluminación.

MONITOR IN

OUT

LEFT RIGHT

123

MONITOR IN

OUT

LEFT RIGHT

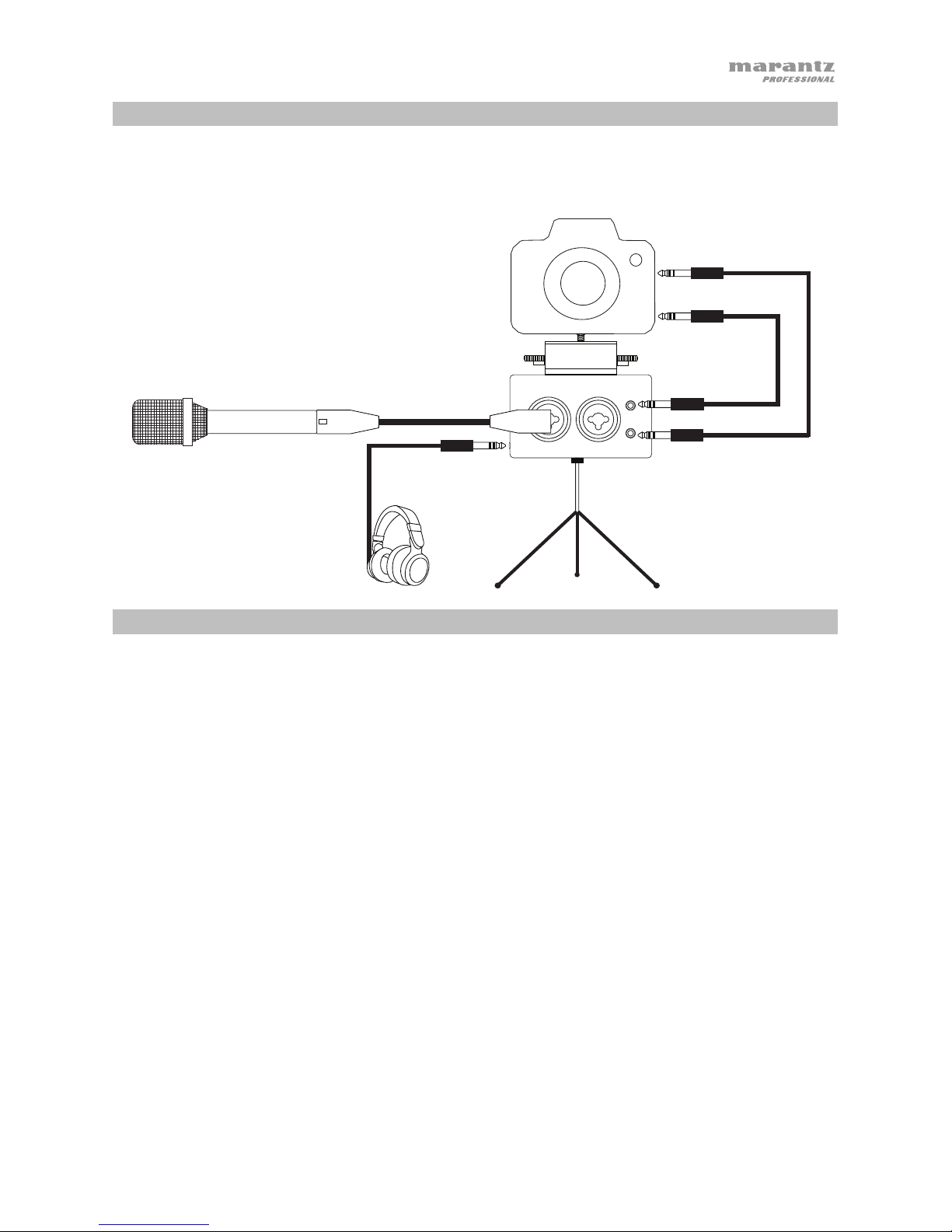

Instalación

Los elementos que no se enumeran en Introducción >Contenido de la caja se venden por

separado.

Funcionamiento

1. Sujete su cámara DSLR con firmeza en la parte superior de la zapata.

2. Sujete el punto de montaje roscado del PMD-602A en su trípode.

3. Coloque el trípode sobre una superficie plana.

4. Conecte los micrófonos o dispositivos de nivel de línea al PMD-602A y utilice el selector de

entrada para seleccionar Line (para dispositivos de nivel línea), Mic (para micrófonos auto

alimentados) o PH (para micrófonos que requieran potencia fantasma).

5. Si su micrófono requiere potencia fantasma, seleccione el voltaje apropiado para su

micrófono (12 o 48 V) usando el interruptor PH Voltage.

6. Ajuste el control de nivel para ajustar la ganancia de la señal de entrada.

7. Ajuste el selector de ganancia para el canal en Hi (alto) o Lo (bajo), en función de su

fuente.

8. Utilice auriculares para monitorizar la señal de entrada o para escuchar la reproducción del

audio proveniente de su cámara DSLR.

Salida

de audio de la

cámara

Entrada para

micrófono de la

cámara

Micrófono

Trípode

Auriculares

Guide d’utilisation (Français)

Présentation

Contenu de la boîte

PMD-602A

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance technique

Pour les toutes dernières informations concernant la documentation, les spécifications

techniques, la configuration requise, la compatibilité et l’enregistrement du produit, veuillez

visiter marantzpro.com.

Pour de l’assistance supplémentaire, veuillez visiter le site marantzpro.com/support.

Table des matières

Langues :

Autres manuels Marantz Équipement d'enregistrement

Marantz

Marantz CDR620 Manuel utilisateur

Marantz

Marantz PMD222 Manuel utilisateur

Marantz

Marantz DR6050 series Manuel utilisateur

Marantz

Marantz CDR-630 Manuel utilisateur

Marantz

Marantz CDR600 Manuel utilisateur

Marantz

Marantz PMD-901V Manuel utilisateur

Marantz

Marantz DR4050 Manuel utilisateur

Marantz

Marantz DR6000 Manuel utilisateur

Marantz

Marantz SX-72 Manuel utilisateur

Marantz

Marantz 74 CDR630F H Manuel utilisateur

Marantz

Marantz DR110 Manuel utilisateur

Marantz

Marantz PMD570 Instructions d'installation et d'utilisation

Marantz

Marantz cdr633 Manuel utilisateur

Marantz

Marantz ZS5300 Manuel utilisateur

Marantz

Marantz 4D Audio Dub Stations Manuel utilisateur

Marantz

Marantz DR4160 Manuel utilisateur

Marantz

Marantz PMD680 Manuel utilisateur

Marantz

Marantz DR6000 Manuel utilisateur

Marantz

Marantz PMD670/W1B Manuel utilisateur

Marantz

Marantz CDR420 Manuel utilisateur

Marantz

Marantz 661 Manuel utilisateur

Marantz

Marantz CDR310 Manuel utilisateur

Marantz

Marantz PMD570 Manuel utilisateur

Marantz

Marantz PMD560 Manuel utilisateur

Manuels Équipement d'enregistrement populaires d'autres marques

KV2 Audio

KV2 Audio 500 Series Manuel utilisateur

Robotics Technologies

Robotics Technologies microBus-Cam II Manuel utilisateur

Seca

Seca 460 Manuel utilisateur

Cognex

Cognex MVS-8000 Series Manuel utilisateur

Mect

Mect MPNC006 Series Manuel utilisateur

Bad Caf

Bad Caf THE LEASH Manuel utilisateur

Strymon

Strymon NIGHTSKY Manuel utilisateur

Mitsubishi Electric

Mitsubishi Electric 16CH DIGITAL RECORDER DX-TL5000U Manuel utilisateur

Tews Technologies

Tews Technologies TPMC465 Manuel utilisateur

Honeywell

Honeywell Excel 50 Manuel utilisateur

SeaLevel

SeaLevel COMM+8.LPCI Manuel utilisateur

Arturia

Arturia AUDIOFUSE STUDIO Manuel utilisateur

Rukra

Rukra RK-1240 Manuel utilisateur

Samson

Samson SCOM Manuel utilisateur

Dynacord

Dynacord DPS260 Manuel utilisateur

Nice

Nice Core Manuel utilisateur

Pyle Pro

Pyle Pro PSS8 Manuel utilisateur

RF-System

RF-System TinyGate Manuel d'utilisation et d'entretien
