Malmbergs DF-150P3-7 Manuel utilisateur

99 870 14-15

BRUKSANVISNING

SE Oljeradiator

INSTRUCTION MANUAL

Oil Filled Heater

KÄYTTÖOHJEET

Öljytäytteinen lämmitin

Modell / Malli / Model: DF-150P3-7, DF-200P3-9

SE .......................................sida 3-5

.....................................sivu 6-8

.................................page 9-11

INNEHÅLL / SISÄLTÖ / CONTENTS

OBS! Läs igenom manualen noggrant innan du använder

apparaten och spara den för framtida bruk.

HUOMIO! Lue käyttöohjeet huolellisesti ennen kuin otat

laitteen käyttöösi ja säilytä ohjeet tulevaa käyttöä varten.

NOTE! Please read through the manual carefully before

using the appliance and keep it for future reference.

VIKTIGA SÄKERHETSANVISNINGAR

1. Vänd inte radiatorn uppochned när den är i bruk.

2. Koppla alltid ifrån apparaten från vägguttaget när den inte används eller vid rengö-

ring.

3. Lämna inte apparaten påslagen utan uppsikt.

4. Täck aldrig över radiatorn eftersom detta kan leda till brandfara.

5. Håll ett avstånd på minst 90 cm mellan radiatorn och lättantändliga material såsom

möbler, gardiner, lakan eller papper.

6. Håll radiatorn ren. Främmande föremål får inte föras in genom apparatens

ventilationsöppningar, eftersom detta kan orsaka elchock, brand eller skada radia-

torn.

7. Håll apparaten under uppsikt när barn beﬁnner sig i närheten av den.

8. Anslutningskabeln får aldrig vidröra våta eller varma ytor. Undvik trassel och håll

utom räckhåll för barn.

9. Använd ej utomhus.

10. Placera inte på eller i närheten av gasolbrännare.

11. Använd aldrig apparaten om kabeln eller stickproppen är skadad eller om den på

annat sätt blivit skadad eller inte fungerar som den ska.

12. Försök aldrig att öppna någon del eller ta bort kontrollpanelen. Om apparaten inte

fungerar som den ska, så tar tillverkaren inte ansvar för detta om dessa instruktioner

har ignorerats.

13. Använd ej apparaten för annat än det som avsetts.

14. Apparaten är endast avsedd för hushållsbruk.

15. Reparationer får endast utföras av en behörig person.

16. Apparaten är ej avsedd för användning av personer (inklusive barn)

med olika funktionshinder, eller av personer som inte har kunskap om hur

apparaten används, om de inte övervakas eller får instruktioner angående

användning av apparaten av en person som är ansvarig för deras säkerhet.

17. Barn skall hållas under uppsikt så att de inte leker med apparaten.

18. Om anslutningssladden är skadad, måste den ersättas av tillverkaren eller en behörig

person för att undvika skada.

19. Apparaten ska inte placeras precis under ett vägguttag.

20. Apparaten får inte användas i närheten av badkar, dusch eller pool.

21. Denna radiator är fylld med en exakt mängd specialolja. Om det har uppstått olje-

läckage ska tillverkaren eller annan behörig person kontaktas eftersom det endast är

dessa som får öppna oljebehållaren. De föreskrifter som gäller vid deponi av olja skall

följas när apparaten kasseras.

BESKRIVNING AV DELAR

1. Handtag

2. Termostatvred

3. Effektväljare

4. Oljefyllda ﬂänsar

5. Hjul

6. Sladdhållare

MONTERING

1. Plocka ur radiatorn och alla dess tillbehör från kartongen.

2. Vänd radiatorn uppochned.

3. Placera hjulskenorna mellan de yttersta ﬂänsarna.

4. Fäst dem på radiatorn med hjälp av de medföljande u-bultar och vingmuttrarna.

5. Dra åt vingmuttrarna.

6. Vänd tillbaka radiatorn.

ANSLUTNING

Placera radiatorn på golvet och håll ett avstånd på minst 90 cm till vägg samt till lättan-

tändliga material såsom möbler, gardiner, lakan eller papper.

Kontrollera att spänningen som anges på märketiketten motsvarar den lokala nätspän-

ningen innan du ansluter apparaten.

Försäkra dig om att termostatvredet och effektväljaren i “OFF”-läge när du sätter i stick-

proppen i vägguttaget.

TEKNISKA DATA

Art.nr. 99 870 14 99 870 15

Effekt 1500W 2000W

Spänning 230V 230V

Märkfrekvens (Hz) 50/60Hz 50/60Hz

Mått (BxHxDj) mm 350x610x240 400x610x240

Vikt (kg) 8 9,5

Kapslingsklass IPX0 IPX0

ANVÄNDNING

1. Använd termostatvredet för att ställa in önskad temperatur i rummet. Vrid termo-

statvredet medsols för att öka tempteraturen och motsols för att minska temperatu-

ren.

2. Ställ effekten till en av följande inställningar:

Art.nr. I II III

99 870 14 550W 950W 1500W

99 870 15 700W 1300W 2000W

3. Indikatorlampan, under effektväljaren, tänds när apparaten är aktiverad.

4. Vrid termostatvredet medsols för att öka den inställda temperaturen.

5. Vrid termostatvredet motsols för att minska den inställda temperaturen.

6. Täck aldrig över radiatorn under användning. Brandrisk kan uppstå.

7. När du inte längre använder radiatorn, vrid effektväljaren och termostatvredet till

“0”-läge. Dra sedan ut stickproppen ur vägguttaget.

OBS: Denna radiator är oljefylld och kommer att svalna långsamt efter att strömmen

stängts av. Låt radiatorn svalna helt innan den vidrörs. Handtaget bör användas vid för-

ﬂyttning.

RENGÖRING

1. Dra alltid ut stickproppen ur vägguttaget innan rengöring av apparaten.

2. Rengör utsidan av radiatorn genom att först torka med en fuktig trasa och

sedan med en torr.

3. ANVÄND EJ vax eller poleringsmedel eftersom dessa kan reagera på värmen och

orsaka missfärgning.

FÖRVARING

1. Spara kartongen för att förvara radiatorn i, under perioder då den inte används.

2. Rengör radiatorn enligt instruktionerna ovan.

3. Skruva loss hjul och hjulskenor.

4. Placera radiatorn och dess tillbehör i originalkartongen och förvara den på ett torrt

och svalt ställe.

5. Om du väljer att förvara radiatorn ihopmonterad, så försäkra dig om att den är or-

dentligt övertäckt så att den skyddas från damm.

TÄRKEÄÄ TURVALLISUUSTIETOA

1. Älä käännä lämmitintä ylösalaisin käytön aikana.

2. Irrota liitosjohto pistorasiasta puhdistuksen ajaksi ja kun lämmitintä ei käytetä.

3. Älä jätä lämmitintä päälle valvomattomana.

4. Lämmitintä ei saa peittää. Tulipalon vaara.

5. Pidä lämmitin vähintään 90 cm etäisyydellä palavista materiaaleista kuten

huonekalut, verhot, petivaatteet ja paperimateriaali.

6. Pidä lämmitin puhtaana. Älä aseta esineitä lämmityselementtien väliin, sähköiskun,

tulipalon tai laitteen vikaantumisen vaara.

7. On noudatettava erityistä varovaisuutta käytettäessä lämmitintä lasten

läheisyydessä.

8. Älä päästä liitosjohtoa kiertymään, lasten läheisyyteen tai kosketuksiin kosteiden tai

kuumien pintojen kanssa.

9. Ei saa käyttää ulkotiloissa.

10. Älä sijoita lämmitintä kaasulämmittimien läheisyyteen.

11. Älä käytä lämmitintä jos liitosjohto tai pistotulppa on vioittunut, laite ei toimi

normaalisti tai laite on vioittunut.

12. Älä yritä avata lämmitintä tai purkaa ohjauspaneelia. Valmistajan vastuu ei koske

tapauksia joissa näitä ohjeita ei ole sovellettu.

13. Älä käytä lämmitintä muuhun kuin suunniteltuun käyttötarkoitukseensa.

14. Tämä lämmitin on tarkoitettu vain kotitalouskäyttöön.

15. Kaikki huollot ja korjaukset tulee suorittaa ainoastaan valtuutetun huotopisteen

toimesta.

16. Lämmitin ei ole tarkoitettu käyttöön sellaisille henkilöille (lapset mukaan lukien) joilla

on toiminnallisia esteitä tai jotka eivät omaa tarpeellisia tietoja laitteen käytöstä,

mikäli heitä ei valvo tai ohjeista joku, jolla on vastuu ko. henkilöiden turvallisuudesta.

17. Lapsia tulee pitää silmällä, että he eivät leiki lämmittimellä

18. Jos liitosjohto on vaurioitunut, tulee valmistajan tai valtuutetun asentajan vaihtaa se

vahinkojen välttämiseksi.

19. Lämmitintä ei saa asettaa pistorasian eteen.

20. Lämmitintä ei saa käyttää kylpyammeen, suihkun tai uima-altaan läheisyydessä.

21. Tämä lämmitin on täytetty tarkalla määrällä erikoisöljyä. Jos on tapahtunut

öljyvuoto, tulee ottaa yhteys valmistajaan tai valtuutettuun huoltoon, koska

ainoastaan nämä saavat avata öljysäiliön. Kun lämmitin poistetaan käytöstä, tulee

noudattaa öljyn kierrätystä koskevia paikallisia määräyksiä

LAITTEEN OSAT

1. Kahva

2. Termostaatin säädin

3. Tehonvalintakytkin

4. Öljytäytteiset konvektorit

5. Pyörät

6. Johtopidike

KOKOAMINEN

1. Poista lämmitin ja kaikki sen tarvikkeet pakkauksesta.

2. Käännä lämmitin ylösalaisin.

3. Laita pyöräkiskot uloimpien konvektoreiden väliin.

4. Kiinnitä kiskot lämmittimeen U-pulteilla ja siipimuttereilla.

5. Kiristä siipimutterit.

6. Käännä lämmitin oikein päin.

ASENTAMINEN

Aseta lämmitin lattialle, vähintään 90 cm etäisyydelle helposti syttyvistä materiaaleista,

kuten huonekaluista, verhoista, lakanoista ja papereista.

Varmista aina että lämmittimen arvokilvessä mainittu jännite on sama kuin sähköverkossa

johon se kytketään.

Varmista että termostaatti on ”0”-asennossa ja tehovalitsin ”OFF”-asennossa

ennen kuin kytket pistotulpan pistorasiaan.

TEKNISET TIEDOT

Til. nro 99 870 14 99 870 15

Nimellisteho 1500W 2000W

Jännite 230V 230V

Nimellistaajuus (Hz) 50/60Hz 50/60Hz

Mitat (LxKxS) mm 350x610x240 400x610x240

Paino (kg) 8 9,5

Suojausluokka IPX0 IPX0

KÄYTTÖ

1. Valitse haluamasi lämpötila termostaattisäätimellä. Käännä termostaatin väännintä

myötäpäivään nostaaksesi lämpöä ja vastapäivään alentaaksesi lämpöä.

2. Valitse teho seuraavista:

Til. nro I II III

99 870 14 550W 950W 1500W

99 870 15 700W 1300W 2000W

3. Merkkivalo tehokytkimen alapuolella syttyy kun teho on kytkettynä.

4. Käännä termostaatin väännintä myötäpäivään nostaaksesi lämpöä.

5. Käännä termostaatin väännintä vastapäivään alentaaksesi lämpöä.

6. Älä peitä lämmitintä millään käytön aikana, tulipalon riski.

7. Kun lopetat lämmittimen käyttämisen, käännä virta pois ja aseta termostaatti

asentoon “0”. Irrota pistotulppa pistorasiasta.

HUOMIO: Lämmitin on öljytäytteinen ja se pysyy jonkin aikaa kuumana myös

sammuttamisen jälkeen. Anna lämmittimen jäähtyä käytön jälkeen ennen siirtämistä.

Siirtämiseen tulee käyttää laitteessa olevaa kahvaa.

PUHDISTAMINEN

1. Irrota pistotulppa seinäpistorasiasta aina ennen kuin puhdistat lämmitintä.

2. Puhdista lämmittimen pinta ensin kostealla ja sen jälkeen kuivalla rievulla.

3. ÄLÄ KÄYTÄ vahaa tai kiillotusaineita, koska ne voivat lämmetessään aiheuttaa

värimuunnoksia.

SÄILYTTÄMINEN

1. Säilytä lämmittimen pakkaus säilytystä varten.

2. Puhdista lämmitin yllämainitulla tavalla.

3. Irrota pyörät.

4. Aseta lämmitin tarvikkeineen pakkaukseen ja säilytä kuivassa, viileässä tilassa.

5. Jos säilytät lämmittimen kokonaisena, huolehdi että se on kunnolla peitettynä ja

pölyltä suojattuna.

IMPORTANT SAFEGUARDS

1. Do not turn radiators upside-down during operation.

2. Always disconnect the heater from the main supply when not in use and when

cleaning.

3. Do not leave the heater “ON” unattended.

4. Never cover the heater as this may lead to risk of ﬁre.

5. Keep the heater a distance of at least 90 cm from any combustible material, such as

furniture, curtains, bedding clothes or papers.

6. Keep the heater clean. Do not allow objects to enter the ventilation, as this may

cause electric shock, ﬁre or damage the heater.

7. Close supervision is required when any appliance is used near or by children.

8. Never allow the cord to touch wet or hot surfaces, become twisted or be within the

reach of children.

9. Do not use outdoors.

10. Do not place on or near a gas burner.

11. Never use the appliance with a damaged cord or plug or after the appliance has

malfunctioned or been damaged in any way.

12. Never attempt to open any part or dismantle the controls. Responsibility for failure

cannot be accepted if these instructions have been ignored.

13. Do not use the appliance for anything other than its intended use.

14. This appliance is intended for household use only.

15. Any repairs that need to be done to the heater must be referred to an

authorized service agent only.

16. This appliance is not intended for use by persons (including children) with

reduced physical, sensory or mental capabilities, or lack of experience and knowl-

edge, unless they have been given supervision or instruction concerning use of the

appliance by a person responsible for their safety.

17. Children should be supervised to ensure that they do not play with the

appliance.

18. If the supply cord is damaged, it must be replaced by the manufacturer or its service

agent in order to avoid a hazard.

19. The heater must not be located immediately below a socket-outlet.

20. Do not use this heater in the immediate surroundings of a bath, a shower or a swim-

ming pool.

21. This heater is ﬁlled with a precise quantity of special oil. Repairs requiring

opening of the oil container are only to be made by the manufacturer or his service

agent who should be contacted if there is an oil leakage. Regulations concerning the

disposal of the oil when scrapping the appliance has to be

followed.

PARTS DESCRIPTION

1. Handle

2. Thermostat control

3. Power setting switch

4. Oil ﬁlled ﬁns

5. Castors

6. Cord storage

ASSEMBLY

1. Remove the heater and all the accessories from the carton.

2. Turn the heater upside down.

3. Position the wheel base assembles between the end ﬁns.

4. Attach them to the heater using the U-bolts and wing nuts supplied.

5. Tighten the wing nuts.

6. Turn the heater the right way up.

INSTALLATION

Place the heater on the ﬂoor at least 90 cm away from the wall and any combustible ma-

terial, such as furniture, curtains, bedding clothes or papers.

Check if the voltage indicated on the rating label corresponds to the local mains voltage

before you connect the appliance.

With the thermostat control switch and the power setting switch in the “OFF” position;

plug the heater into the main power supply.

TECHNICAL DATA

Art.no. 99 870 14 99 870 15

Rated input power 1500W 2000W

Voltage 230V 230V

Rated frequency (Hz) 50/60Hz 50/60Hz

Dimensions (WxHxD) mm 350x610x240 400x610x240

Weight (kg) 8 9.5

Protection class IPX0 IPX0

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Malmbergs Chauffage

Malmbergs

Malmbergs NS-900C Manuel utilisateur

Malmbergs

Malmbergs IFH01-33B Manuel utilisateur

Malmbergs

Malmbergs FH06 Manuel utilisateur

Malmbergs

Malmbergs HC-313 Mode d’emploi

Malmbergs

Malmbergs BDO-20 Manuel utilisateur

Malmbergs

Malmbergs DL05 Manuel utilisateur

Malmbergs

Malmbergs IFH01-50 Manuel utilisateur

Malmbergs

Malmbergs IFH01-90/M-G Manuel utilisateur

Malmbergs

Malmbergs BDO-30RT Manuel utilisateur

Malmbergs

Malmbergs OR02-7 Manuel utilisateur

Malmbergs

Malmbergs FH-01AKT-2 Manuel utilisateur

Malmbergs

Malmbergs IFH01-20A-G Manuel utilisateur

Malmbergs

Malmbergs DL03A TURBO Manuel utilisateur

Malmbergs

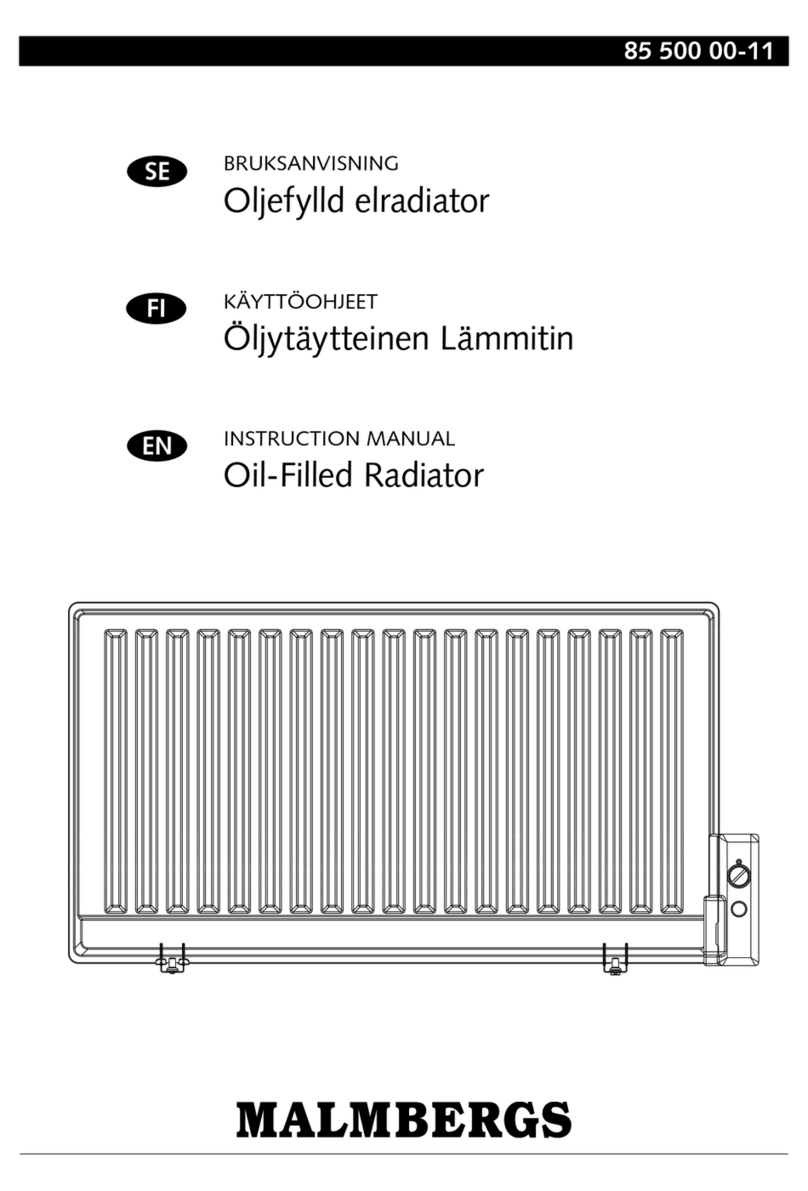

Malmbergs 85 500 00 Manuel utilisateur

Malmbergs

Malmbergs LDHR005G Manuel utilisateur

Malmbergs

Malmbergs HCV-2005 Turbo Manuel utilisateur

Malmbergs

Malmbergs 99 850 08 Manuel utilisateur

Malmbergs

Malmbergs HC2059F Manuel utilisateur

Malmbergs

Malmbergs IFH01-50-G Manuel utilisateur

Malmbergs

Malmbergs IFH01-20B Manuel utilisateur

Malmbergs

Malmbergs IFH04-20A Manuel utilisateur

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
