GB Belt sanding attachment

F Guide de Bande de Ponçage

D Bandschleifervorrichtung

I Accessorio per levigatrice

NL Hulpstuk voor een schuurband

E Accesorio de lijado con banda

RUS Приспособление Для Шлифовальной Ленты

BZ Lixadeira de Cinta Embutida

CS 砂光带附件

KR 벨트샌딩 보조장치

14 15

ENGLISH (Original instructions)

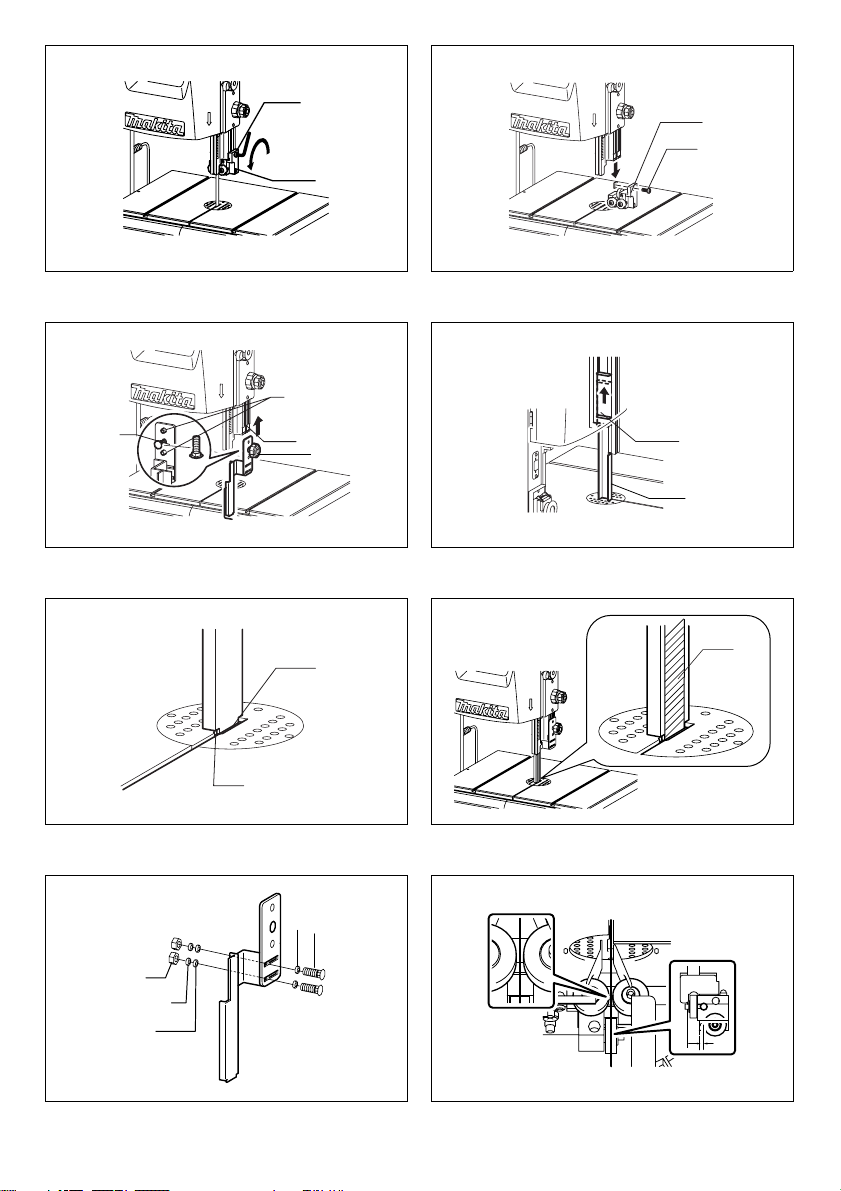

Explanation of general view

Assembly

1. Remove blade.

2. Loosen bolt A using hex wrench. (Fig. 1 & 2)

3. Remove up blade bracket. (Fig. 1 & 2)

4. Loosen nut. (Fig. 7)

Fit lugs (2 points) and square section of knob of belt

sanding attachment into groove of lifting bracket, and

secure using knob A in the position shown in the

diagram. (Fig. 3)

5. Lift up protector plate, and temporally latch in support

plate. Make sure the support plate soffit fits into table

insert groove, and tighten nut to secure. (Fig. 4, 5 & 7)

6. Mount sanding belt. (Fig. 6)

Note:

• Maximum height of material not to exceed 120 mm.

• Use a sanding belt that is 2,240 mm long and 20 mm

wide or less.

• As shown in the diagram, move away the guide bearing

and slide bearing from the sanding belt. (Fig. 8)

1. Up blade bracket

2. Bolt A

3. Square section of knob

4. Lug

5. Lifting bracket groove

6. Knob A

7. Protector plate

8. Support plate

9. Support plate soffit

10. Table insert groove

11. Sanding belt

12. Nut

13. Spring washer

14. Washer

15. Square neck screw

FRANÇAIS (Instructions d’origine)

Descriptif

Montage

1. Retirez la lame.

2. Desserrez le boulon A à l’aide de la clé hexagonale.

(Fig. 1 et 2)

3. Retirez le support de lame supérieur. (Fig. 1 et 2)

4. Desserrez l’écrou. (Fig. 7)

Installez les taquets (2 emplacements) et la section

carrée du bouton du guide de bande de ponçage dans

la rainure du support de levage, et fixez-les à l’aide du

bouton A selon la position indiquée sur le schéma.

(Fig. 3)

5. Soulevez la plaque de protection et bloquez-la

temporairement dans la plaque de support. Assurez-

vous que l’arête de la plaque de support s’adapte

dans la rainure d’insertion de la table, et serrez l’écrou

pour la fixer. (Fig. 4, 5 et 7)

6. Installez la courroie de ponçage. (Fig. 6)

Remarque :

• La hauteur du matériau ne doit pas dépasser 120 mm.

• Utilisez une courroie de ponçage de 2 240 mm de long

et 20 mm de large au maximum.

• Comme indiqué sur le schéma, éloignez le palier-guide

et le palier de glissement de la courroie de ponçage.

(Fig. 8)

1. Support de lame supérieur

2. Boulon A

3. Section carrée du bouton

4. Taquet

5. Rainure du support de levage

6. Bouton A

7. Plaque de protection

8. Plaque de support

9. Arête de la plaque de support

10. Rainure d’insertion de la table

11. Courroie de ponçage

12. Écrou

13. Rondelle élastique

14. Rondelle

15. Vis à tête carrée

DEUTSCH (Originalanweisungen)

Erklärung der Gesamtdarstellung

Montage

1. Bauen Sie das Sägeband aus.

2. Lösen Sie mithilfe eines Inbusschlüssels die Schraube

A. (Abb. 1 und 2)

3. Nehmen Sie die obere Bandführung ab. (Abb. 1 und

4. Lösen Sie die Mutter. (Abb. 7)

Passen Sie die Nasen (2 Stk.) und den Vierkantansatz

des Knaufs der Bandschleifervorrichtung in die Nut

der höhenverstellbaren Halterung ein und sichern Sie

die Vorrichtung mittels Knauf A. in der in der

Abbildung dargestellten Position. (Abb. 3)

5. Heben Sie die Schutzplatte nach oben und setzen Sie

die Stützplatte provisorisch ein. Stellen Sie sicher,

dass der Ansatz der Stützplatte ordnungsgemäß in

der Einsatznut des Tisches sitzt, und sichern Sie das

Anbaugerät durch Festziehen der Mutter. (Abb. 4, 5

und 7)

6. Legen Sie ein Schleifband ein. (Abb. 6)

Hinweis:

• Die maximale Höhe des Werkstücks beträgt 120 mm.

• Verwenden Sie ein Schleifband mit einer Länge von

2.240 mm und einer Breite von maximal 20 mm.

• Achten Sie darauf, dass Führungs- und Stützrollen ein

Schleifband berühren. (Abb. 8)

1. Obere Bandführung

2. Schraube A

3. Vierkantansatz des Knaufs

4. Nase

5. Nut der höhenverstellbaren

Halterung

6. Knauf A

7. Schutzplatte

8. Stützplatte

9. Stützplattenansatz

10. Einsatznut im Tisch

11. Schleifband

12. Mutter

13. Federscheibe

14. Unterlegscheibe

15. Vierkant-Inbusschraube

ITALIANO (Istruzioni originali)

Spiegazione della vista generale

Montaggio

1. Rimuovere la lama.

2. Allentare il bullone A mediante chiave esagonale.

(Fig. 1 e 2)

3. Rimuovere il supporto della lama superiore. (Fig. 1 e

4. Allentare il dato. (Fig. 7)

Inserire le 2 linguette e la sezione quadrata della

manopola dell’accessorio per levigatrice nella

scanalatura del supporto di sollevamento e fissarle

nella posizione illustrata in figura usando la manopola

A. (Fig. 3)

5. Sollevare la piastra di protezione e inserire

temporaneamente la piastra di supporto. Assicurarsi

che l’estremità della piastra di supporto si inserisca

nella scanalatura per l’inserimento nel tavolo e fissarla

stringendo il dado. (Fig. 4, 5 e 7)

6. Montare la carta vetrata. (Fig. 6)

Nota:

• L’altezza massima del materiale non deve superare i

120 mm.

• Usare carta vetrata di lunghezza 2.240 mm e

larghezza non superiore a 20 mm.

• Come illustrato in figura, allontanare il cuscinetto di

guida e il cuscinetto di scorrimento dalla carta vetrata.

(Fig. 8)

1. Supporto lama superiore

2. Bullone A

3. Sezione quadrata manopola

4. Linguetta

5. Scanalatura del supporto di

sollevamento

6. Manopola A

7. Piastra di protezione

8. Piastra di supporto

9. Estremità piastra di supporto

10. Scanalatura inserimento nel

tavolo

11. Carta vetrata

12. Dado

13. Rondella elastica

14. Rondella

15. Vite con quadro sotto testa

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

In elkaar zetten

1. Verwijder de zaagband.

2. Draai bout A los met behulp van de inbussleutel. (zie

afb. 1 en 2)

3. Verwijder de bovenste beugel voor de zaagband. (zie

afb. 1 en 2)

4. Draai de moer los. (zie afb. 7)

Pas de pennen (2 stuks) en het vierkante deel van de

knop van het hulpstuk voor de schuurband in de gleuf

in de hefbeugel, en zet vast met knop A in de stand

aangegeven in de afbeelding. (zie afb. 3)

5. Til de beschermplaat op en zet deze tijdelijk vast in de

steunplaat. Zorg ervoor dat de binnenzijde van de

steunplaat past in de insteekgleuf van de tafel en draai

de moer aan om hem vast te zetten. (zie afb. 4, 5 en

6. De schuurband aanbrengen. (zie afb. 6)

Opmerking:

• De maximale hoogte van het materiaal mag niet meer

zijn dan 120 mm.

• Gebruik een schuurband van 2.240 mm lang en 20 mm

breed of minder.

• Zoals aangegeven in de afbeelding, zet de

geleidelagers en het druklager los van de schuurband.

(zie afb. 8)

1. Bovenste beugel voor zaagband

2. Bout A

3. Vierkante deel van knop

4. Pennen

5. Gleuf in hefbeugel

6. Knop A

7. Beschermplaat

8. Steunplaat

9. Binnenzijde van steunplaat

10. Insteekgleuf van tafel

11. Schuurband

12. Moer

13. Veerring

14. Ring

15. Slotbout

ESPAÑOL (Instrucciones originales)

Explicación de los dibujos

Montaje

1. Retire la cuchilla.

2. Afloje el perno A mediante una llave hexagonal.

(Fig. 1 y 2)

3. Retire el soporte superior de la cuchilla. (Fig. 1 y 2)

4. Afloje la tuerca. (Fig. 7)

Encaje los salientes de apoyo (2 puntos) y la sección

cuadrada del accesorio de lijado con banda en la

ranura del soporte de elevación y fíjelos con el pomo

A en la posición que se muestra en el diagrama.

(Fig. 3)

5. Levante la placa protectora y asegure temporalmente

la placa de soporte. Asegúrese de que el plano

inferior de la placa de soporte encaje en la ranura de

inserción de la mesa y apriete la tuerca para fijarla.

(Fig. 4, 5 y 7)

6. Monte la banda de lijado. (Fig. 6)

Nota:

• La altura máxima del material no puede exceder los

120 mm.

• Utilice una banda de lijado que tenga una longitud de

2.240 mm y una anchura de 20 mm o menos.

• Como se muestra en el diagrama, separe el cojinete de

guía y deslice el cojinete de la banda de lija. (Fig. 8)

1. Soporte superior de la cuchilla

2. Perno A

3. Sección cuadrada del pomo

4. Saliente de apoyo

5. Ranura del soporte de elevación

6. Pomo A

7. Placa protectora

8. Placa de soporte

9. Plano inferior de la placa de

soporte

10. Ranura de inserción de la mesa

11. Banda de lijado

12. Tuerca

13. Arandela elástica

14. Arandela

15. Tornillo de cuello cuadrado

РУССКИЙ (Oригинальные инструкции)

Пояснения кобщему виду

Сборка

1. Снимите полотно.

2. Спомощью шестигранного ключа ослабьте болт А.

(Рис.1и2)

3. Снимите верхний кронштейн полотна.(Рис.1и2)

4. Ослабьте гайку. (Рис. 7)

Установите выступы (2 точки) иквадратную часть

рукоятки приспособления для шлифовальной

ленты впаз подъемного кронштейна. Закрепите их

спомощью рукоятки Авположении, указанном на

рисунке.(Рис.3)

5. Поднимите защитную пластину ивременно

закрепите на опорной пластине. Убедитесь, что

нижняя часть опорной пластины установлена впаз

вкладыша стола. Зафиксируйте, затянув гайку.

(Рис.4,5и7)

6. Установите насадку для шлифования.(Рис.6)

Примечание:

•Максимальная толщина материала не должна

превышать 120 мм.

•Используйте насадку для шлифования длиной

2240 мм ишириной 20 мм (или меньше).

•Как показано на рисунке, отодвиньте

центрирующий подшипник искользящий

подшипник от насадки для шлифования. (Рис.8)

1. Верхний кронштейн полотна

2. Болт А

3. Квадратная часть рукоятки

4. Выступ

5. Паз подъемного кронштейна

6. Ручка А

7. Защитная пластина

8. Опорная пластина

9. Нижняя поверхность опорной

пластины

10. Паз для вкладыша стола

11. Шлифовальная лента

12. Гайка

13. Гроверная шайба

14. Шайба

15. Винт сквадратной шейкой

PORTUGUÊS (Instruções originais)

Explicação geral

Montagem

1. Remova a lâmina.

2. Afrouxe o parafuso A usando a chave sextavada.

(Fig. 1 e 2)

3. Remova a braçadeira de elevação da lâmina. (Fig. 1

e 2)

4. Afrouxe a porca. (Fig. 7)

Encaixe os suportes (2 pontos) e a seção quadrada

do manípulo da lixadeira de cinta embutida na

ranhura da braçadeira de levantamento, e prenda

usando o manípulo A na posição mostrada no

diagrama. (Fig. 3)

5. Levante a chapa protetora e engate temporariamente

na chapa de suporte. Certifique-se de que o sofito da

chapa de suporte se encaixa na ranhura de inserção

da mesa, e aperte a porca para fixação. (Fig. 4, 5 e 7)

6. Monte a correia de lixar. (Fig. 6)

Nota:

• A altura máxima do material não é para exceder

120 mm.

• Use uma correia de lixar que tenha 2.240 mm de

extensão e 20 mm de largura ou menos.

• Conforme mostrado no diagrama, afaste o rolamento

guia e rolamento de deslizamento da correia de lixar.

(Fig. 8)

1. Braçadeira de elevação da lâmina

2. Parafuso A

3. Seção quadrada do manípulo

4. Suporte

5. Ranhura de levantamento da

braçadeira

6. Manípulo A

7. Chapa protetora

8. Chapa de suporte

9. Sofito da chapa de suporte

10. Ranhura de inserção da mesa

11. Cinta de lixa

12. Porca

13. Arruela de pressão

14. Arruela

15. Parafuso de pescoço quadrado

Table des matières

Langues :

Autres manuels Makita Outils

Makita

Makita HR3540C Manuel utilisateur

Makita

Makita HR2650 Manuel utilisateur

Makita

Makita HR2652 Manuel utilisateur

Makita

Makita DUX18 Manuel utilisateur

Makita

Makita DHR165 Manuel utilisateur

Makita

Makita DCO181 Manuel utilisateur

Makita

Makita HR008G Manuel utilisateur

Makita

Makita DGP180 Manuel utilisateur

Makita

Makita HR2652 Manuel utilisateur

Makita

Makita BV17-177 Manuel utilisateur

Makita

Makita JS1000 Manuel utilisateur

Makita

Makita HR2631FTJ Manuel utilisateur

Makita

Makita UX01G Manuel utilisateur

Makita

Makita DGP180 Manuel utilisateur

Makita

Makita XGC01 Manuel utilisateur

Makita

Makita Maktec MT980 Manuel utilisateur

Makita

Makita HR2650 Manuel utilisateur

Makita

Makita HR2652 Manuel utilisateur

Makita

Makita TM3000C Manuel utilisateur

Makita

Makita DUX60 Manuel utilisateur

Makita

Makita DFL651F Manuel utilisateur

Makita

Makita HM1200 Manuel utilisateur

Makita

Makita DTR180 Manuel utilisateur

Makita

Makita DTM52 Manuel utilisateur

Manuels Outils populaires d'autres marques

Martor

Martor SECUNORM 175 Manuel utilisateur

ERKCO

ERKCO 1000 Manuel utilisateur

jbc

jbc N4473 Manuel utilisateur

FEINMETALL

FEINMETALL FZWZ-SET-001 Manuel utilisateur

Worx Professional

Worx Professional Sonicrafter WU676 Manuel utilisateur

Gage Bilt

Gage Bilt GB713SH Manuel utilisateur

Hilti

Hilti DX 9-ENP Manuel utilisateur

norbar

norbar NORTRONIC 34399 Manuel utilisateur

BGS technic

BGS technic 8578 Manuel utilisateur

Motor Guard

Motor Guard JMB-1250 Manuel utilisateur

Power Adhesives

Power Adhesives 805-12 Manuel utilisateur

Clemco

Clemco 24189 Manuel utilisateur

VVG

VVG VNG 903 Series Manuel utilisateur

Hilti

Hilti FX 3-A Manuel utilisateur

Grizzly

Grizzly H6472 Manuel utilisateur

axing

axing BWZ 5-02 Manuel utilisateur

Dh-Robotics

Dh-Robotics RGI-100 Comment utiliser

Goobay

Goobay 97790 Manuel utilisateur
