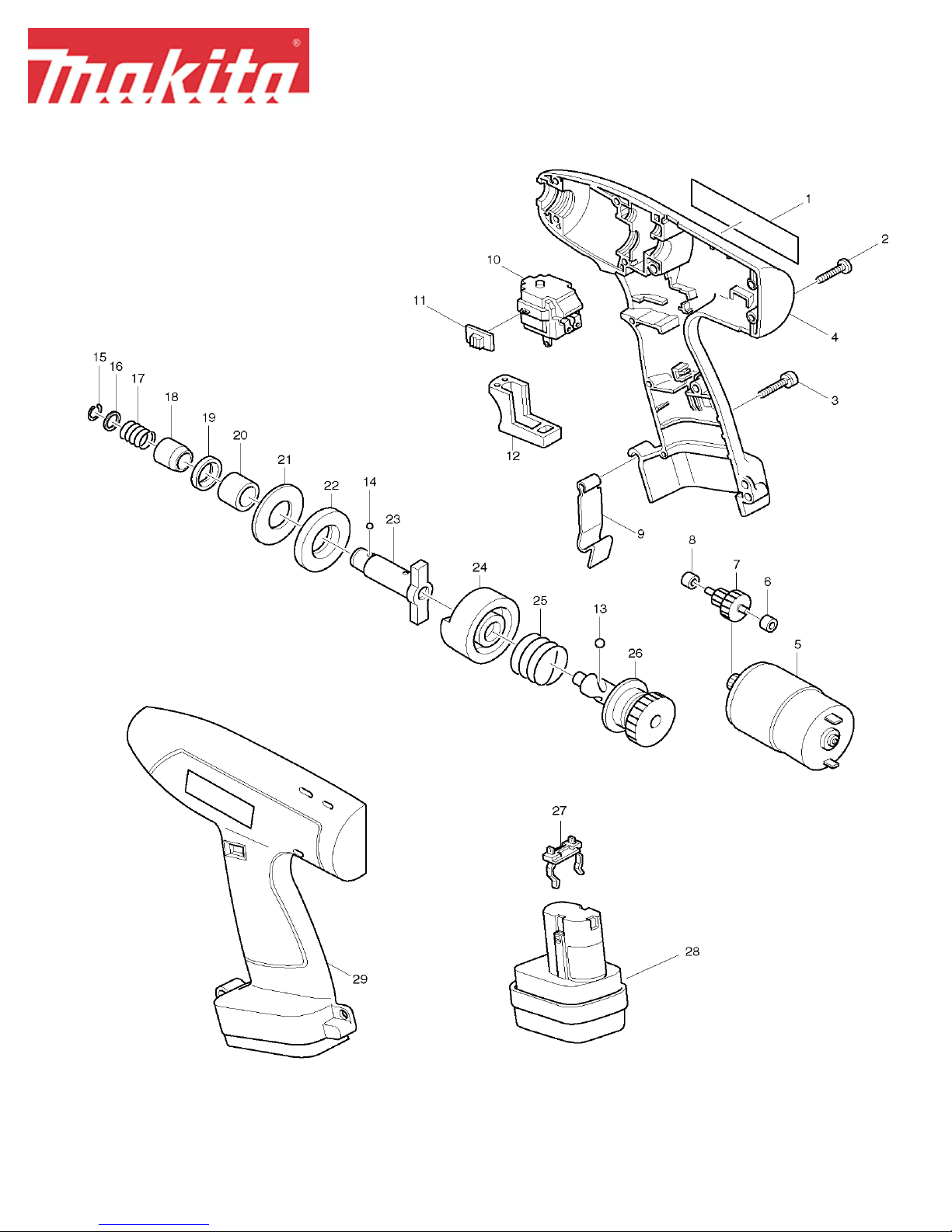

Parts Breakdown 6903VD

Page 1 of 2 2/8/2008

Parts Breakdown 6903VD

Fig # Part ID Part Name Quantity

1 856746-4 NAME PLATE, 6903VD 1

2 265925-7 TAPPING SCREW BT4X20, 6201DW 9

2 265925-7 TAPPING SCREW BT4X20, 6201DW 10

3 911138-5 P.H. SCREW M4X20, 9218SB 1

3 911143-2 P.H. SCREW M4X22, 6211D 1

4 182423-5 HOUSING SET, 6903VDW, T1 1

4 182640-7 HOUSING SET, 6903VD,T2 1

4 182804-3 HOUSING SET, 6907DW T1 1

4 183168-8 HOUSING SET,6907DW 1

5 629577-2 MOTOR, 6903VD 1

6 214027-6 PLANE BEARING 4, 5091DW 1

7 226105-0 GEAR COMPLETE 11-37, 6903VDW 1

8 214027-6 PLANE BEARING 4, 5091DW 1

9 343579-1 SET PLATE, 6211D 1

10 650500-6 SWITCH, 6903VD 1

10 651909-5 SWITCH, 6222DWE 1

11 414740-8 LEVER, 6222DWE 1

12 414708-4 SWITCH LEVER, 6222DWE-T1 1

12 415671-4 SWITCH LEVER, 6201DW 1

13 216011-7 STEEL BALL 5.6, 6222DWE 2

14 216001-0 STEEL BALL 3.5, 6800DBV 2

15 231951-8 RING SPRING 11, 6903VDW 1

16 267085-1 FLAT WASHER 12, 6903VDW 1

17 233005-7 COMP.SPRING 13,6903VDW 1

18 322434-0 SLEEVE, 6903VDW-T1 1

18 324420-7 SLEEVE, 6903VDW 1

19 213151-2 OIL SEAL 14, 6903VD 1

20 257629-5 SLEEVE 14, 6903VDW 1

21 261075-6 RUBBER WASHER 20, 6903VDW 1

22 261099-2 NYLON WASHER 14, 6913D 1

22 267062-3 F. WASHER 14, 6903VDW,T1 1

23 322458-6 ANVIL, 6903VD 1

24 322259-2 HAMMER, 6903VDW 1

25 231463-1 COMP. SPRING 24, 6903VDW 1

26 153205-2 SPINDLE COMPLETE, 6903VDW 1

27 643918-8 BATTERY HOLDER, 6913D 1

29 183168-8 HOUSING SET,6907DW 1

29 182423-5 HOUSING SET, 6903VDW, T1 1

29 182804-3 HOUSING SET, 6907DW T1 1

29 182640-7 HOUSING SET, 6903VD,T2 1

1,001 322279-6 BIT PIECE 1

1,002 784203-1 #2 PHILLIPS BIT, 2-5/8, 6095D 1

1,002 784203-1 #2 PHILLIPS BIT, 2-5/8, 6095D 1

1,003 784209-9 DRIVER BIT 1

1,004 824364-6 N/A 1

1,005 414938-7 BATTERY COVER, 6222DWE 2

1,005 414938-7 BATTERY COVER, 6222DWE 1

5,001 810263-8 N/A 1

Page 2 of 2 2/8/2008
