7.2V 4” GRINDER 9500D (MJ)

9500DW (MJ)

2 Model 9500D

2 Model 9500DW

Item Part No.

No. No. Used Description Item Part No.

No. No. Used Description

1931102-1 6Hex Nut M4

2*1Housing

3221869-1 1Spur Gear 13

4*1Motor 7.2V D.C.

(Includes Item 3)

5651218-2 1Switch

6911141-6 1p.H. Screw M4X22

7163140-6 1Leaf Spring

8911143-2 6P.H. Screw M4X22

9257553-2 1Sleeve 5

10 341495-1 1Set Plate (Type 1)

163157-9 1Set Plate With Rubber (Type 2)

(Above parts are interchangeable)

11 211044-7 1Ball Bearing 404

12 153137-3 1Gear Com. (With Items 17 & 18)

13 341639-3 1Wheel Cover

14 911221-8 2P.H. Screw M5X16

15 224176-1 1Outer Flange 30

16 251981-3 1Hex Socket Head Bolt M6X16

17 211061-7 1Ball Bearing 6000LLB

18 321309-0 1Spindle

24 *1Housing

25 655000-B 1Plug for Cigarette Lighter

Accessories

A01 632002-4 17.2V Ni-Cad Battery 7000 (1.3Ah)

192532-2 17.2V Ni-Cad Battery 7002 (2.0Ah)

A02 783202-0 1Hex Wrench 4

A03 794229-5 14” Flex Wheel (Grit 60)

794231-8 14” Flex Wheel (Grit 80)

794232-6 14” Flex Wheel (Grit 120)

A04 CAADC1412 112V Charger for 7.2V ~ 14.4V

Ni-Cad Batteries (1.3 ~ 2.0Ah)

(Includes Item 25)

DC1422 112V Charger for 7.2V ~ 14.4V

Ni-Cad & Ni-MH Batteries

(1.3 ~ 3.0Ah) (Includes Item 25)

A05 DC7100 1DC7100 Charger for 7.2V

Ni-Cad Batteries (1.3Ah)

DC1411 1DC1411 Charger for 7.2V ~ 14.4V

Ni-Cad & Ni-MH Batteries

(1.3Ah ~ 3.0Ah)

DC9710 1DC9710 Charger for 7.2V & 9.6V

Ni-Cad Batteries (1.3Ah)

DC1439 1DC1439 Charger for 7.2V ~ 14.4V

Ni-Cad & Ni-MH Batteries

(1.3Ah ~ 3.0Ah)

A06 823033-3C 1Battery Holster

Item No. Description Type 1 Type 2

2Housing (R) 411793-8 181335-9 (Set)

24 Housing (L) 411794-6

4DC. Motor 7.2V 629519-6 629803-9

Above parts are completely interchangeable as a set.

*SEE SERVICE CHANGES

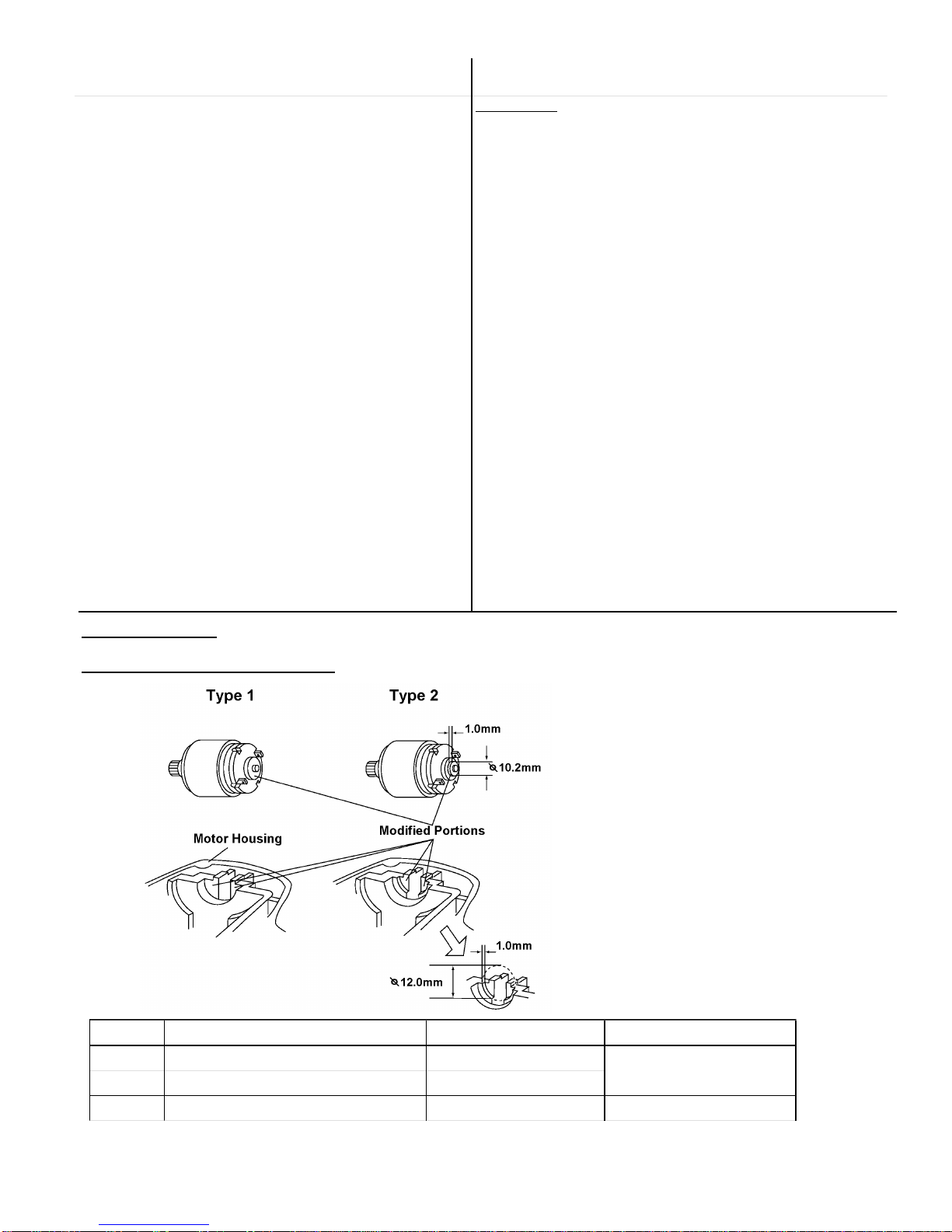

SERVICE CHANGES

1. Change on Motor and Housing Set.
