Maico AE 10 Manuel de service

Innenverschluss, elektrisch

Internal shutter, electrical

Volet de fermeture intérieur, électrique

AE 10

AE 16

Montage- und Betriebsanleitung

Mounting and Operating instructions

Instructions de montage et Mode d’emploi

www.maico-ventilatoren.com

AE 10, AE 16

1. Lieferumfang

Elektrischer Innenverschluss AE 10 oder

AE 16, Stutzen, Schaumstoffband und

Betriebsanleitung.

2. Verwendete Symbole

2.1 Warnsymbole

GEFAHR

Lebensgefahr!

Eine Nichtbeachtung kann

zum Tod oder zu schweren

Körperverletzungen führen.

VORSICHT

Verletzungsgefahr!

Eine Nichtbeachtung kann zu

leichten bis mittleren

Körperverletzungen führen.

ACHTUNG Sachschäden!

Eine Nichtbeachtung kann zu

Sachschäden führen.

2.2 Sonstige Symbole

INFO-Symbol: Mit diesem

Symbol versehene Text-

passagen geben Ihnen wichtige

Informationen und Tipps.

●Aufzählungssymbol:

Liste mit wichtigen Informatio-

nen zum jeweiligen Thema.

Handlungssymbol:

Liste mit durchzuführenden

Tätigkeiten. Führen Sie die

angegebenen Anweisungen

der Reihe nach durch.

3. Produktinformationen

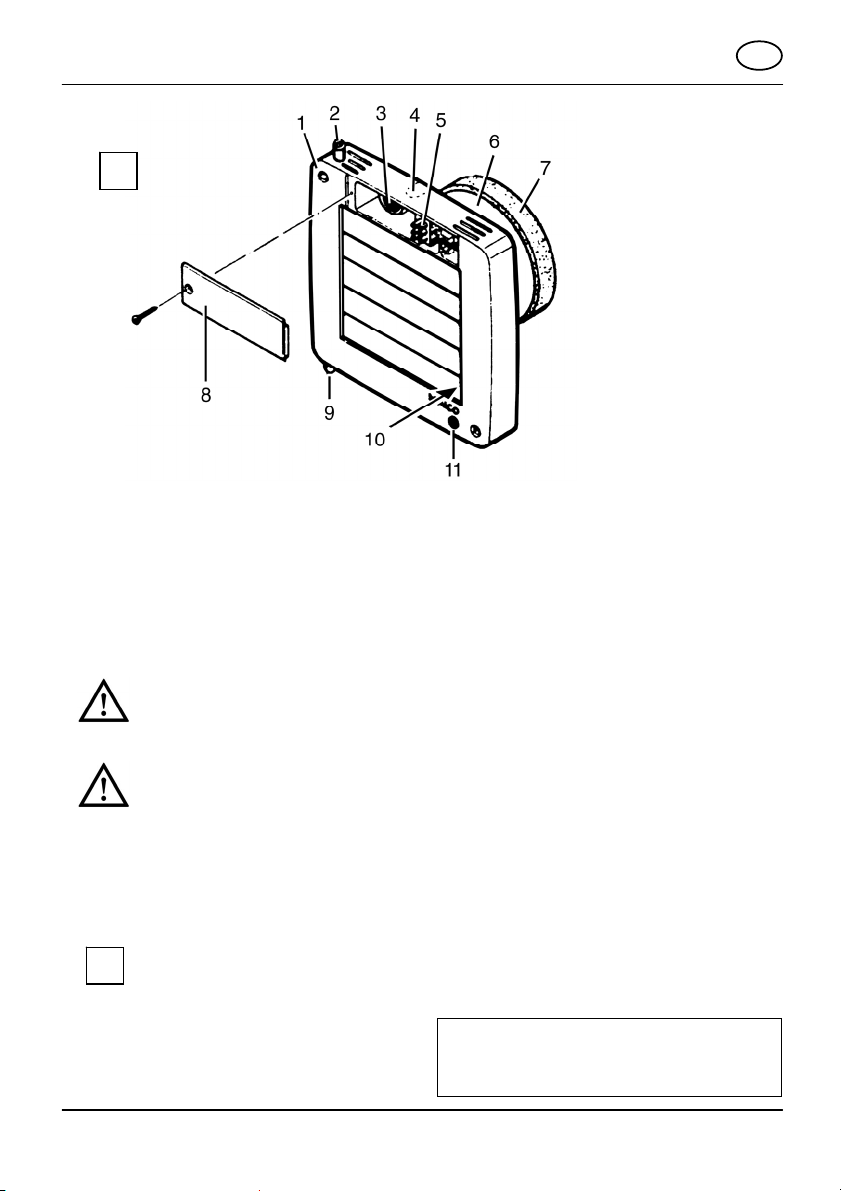

3.1 Abb. A: Geräteübersicht

Abbildungsbeispiel AE 10

1 Gehäuse komplett

2 Einstellschraube Lamellen-Schließwinkel

(Einstellung Grundlüftung)

3 Kabeltülle

4 Gehäuse-Sollbruchstelle

(für Aufputzanschluss der Netzleitung)

5 Anschlussklemme

6 Stutzen, aufsteckbar

7 Schaumstoffband

8 Klemmenkastendeckel

9 Einstellschraube Lamellen-Öffnungs-

winkel (Einstellung Maximallüftung)

10 Skala

11 Betriebsmeldeleuchte

Impressum: © MAICO Elektroapparate-Fabrik

GmbH. Druckfehler, Irrtümer und technische

Änderungen vorbehalten.

3.2 Produktbeschreibung

●Innenverschlussklappe für die Be- oder

Entlüftung.

●Nennweite 100 mm (AE 10) oder 150 mm

(AE 16).

●Öffnungs- und Schließwinkel der Lamellen

einstellbar.

●Verschlussklappe öffnet oder schließt mit

Verzögerung.

●Ein/Aus mit handelsüblichen Ausschaltern,

Zeitschaltern oder Nachlaufrelais.

●Betriebsmeldeleuchte [11] leuchtet bei

eingeschaltetem Gerät.

4. Technische Daten

●Siehe Typenschild.

5. Umgebungsbedingungen und

Grenzen für den Betrieb

●Zulässige Höchsttemperatur des Förder-

mediums: + 40 °C

6. Grundlegende

Sicherheitshinweise

6.1 Allgemeine Sicherheitshinweise

●Sicherheitshinweise vor Inbetriebnahme

aufmerksam durchlesen.

●Anleitung aufbewahren.

●Das Gerät darf nicht als Spielzeug

verwendet werden.

●Montage nur durch Fachkräfte zulässig.

●Elektrischer Anschluss und Reparaturen

nur durch Elektrofachkräfte zulässig.

●Gerät nur an fest verlegte elektrische

Installation mit Leitungen vom Typ NYM-O

oder NYM-J, 3 x 1,5 mm², anschließen!

Vorrichtung zur Trennung vom Netz mit

mind. 3 mm Kontaktöffnung je Pol

erforderlich.

●Gerät nur mit auf Typenschild angegebener

Spannung und Frequenz betreiben.

●Keine Veränderungen am Gerät

vornehmen.

●Gerät nur komplett montiert betreiben.

6.2 Bestimmungsgemäße

Verwendung

●Verschlussklappe für Be- oder Entlüftung.

●Zur Aufputzinstallation in Innenräumen.

●Einbaulage beliebig.

6.3 Vorhersehbare Fehlanwendungen

Maico haftet nicht für Schäden durch bestim-

mungswidrigen Gebrauch. Gerät auf keinen

Fall einsetzen:

●in Feuchträumen.

●in der Nähe von brennbaren Materialien,

Flüssigkeiten oder Gasen.

●für die Förderung von Chemikalien,

aggressiven Gasen oder Dämpfen.

●in explosionsfähiger Atmosphäre.

7. Montagevorbereitungen

Vorgeschriebene Mindestabstände gemäß

Abbildung einhalten.

Type

[mm] B [mm] C [mm]

AE 10 80 16 13

AE 16 108 14 13

Im Bereich des Gehäuses [1] für einen

ebenen Untergrund sorgen.

Wanddurchbruch anbringen.

Mindestdurchmesser AE 10: 105 mm,

AE 16: 155 mm.

Der Einbau einer Wandhülse (WH 100

bzw. WH 150) wird empfohlen.

Netzleitung verlegen.

Dübellöcher wie nachfolgend beschrieben

markieren und bohren. Dazu ausreichend

dimensioniertes Befestigungsmaterial

verwenden.

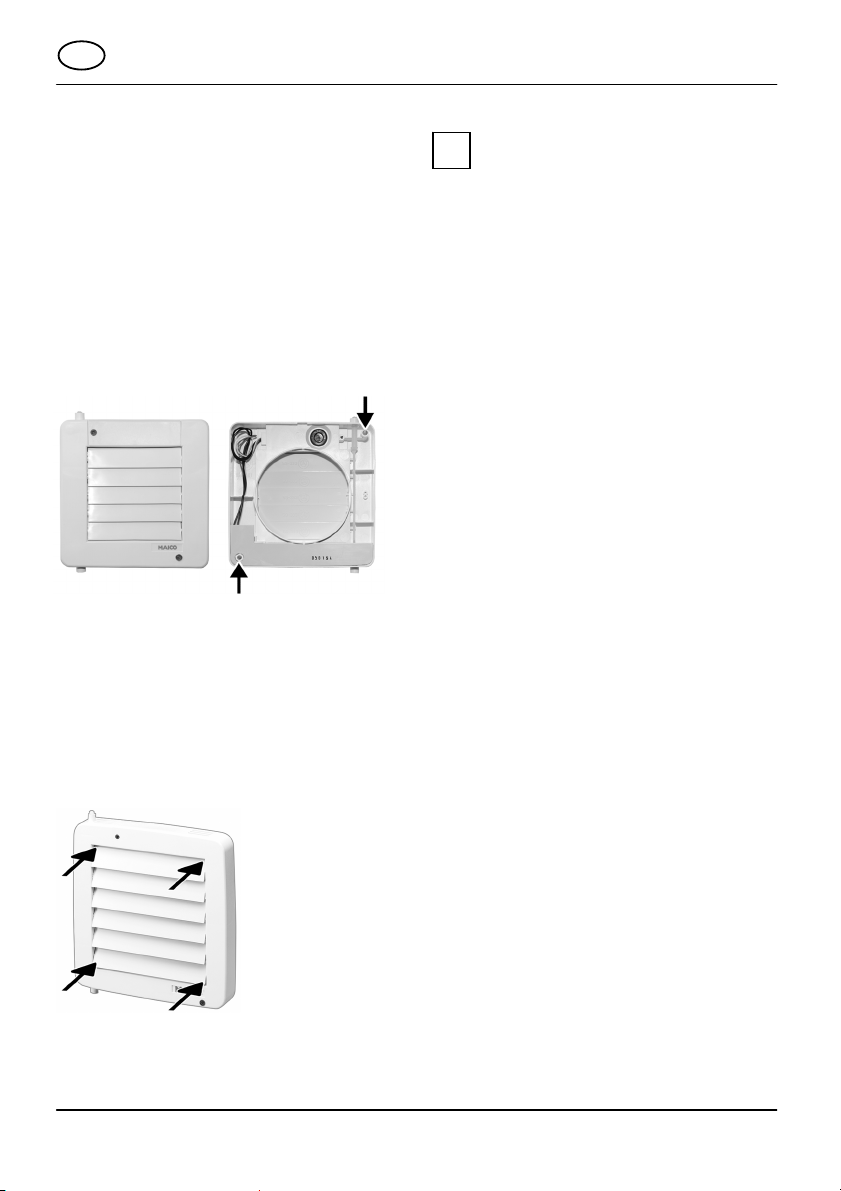

7.1 AE 10

Gehäuse [1] an den beiden Pfeilpositionen

durchbohren (Ø 4,5 mm).

Gehäuse [1] am Montageort anlegen,

ausrichten und Dübellöcher markieren.

Dübellöcher bohren und Dübel einstecken.

7.2 AE 16

Innenverschluss in Montageposition

anlegen und ausrichten.

Lamellen von Hand öffnen und die vier

Dübellöcher markieren.

Dübellöcher bohren und Dübel einstecken.

7.3 Deckenmontage AE 10 und AE 16

Gehäuse [1] immer mit Schrauben an

der Decke befestigen.

ACHTUNG Kurzschlussgefahr und

Gerätebeschädigung durch

Kondenswasserbildung im

Gehäuse!

Lüftungsleitungen fachgerecht

thermisch isolieren.

Montagevorbereitungen wie zuvor

beschrieben vornehmen.

8. Montage

Klemmenkastendeckel [8] entfernen.

Für Aufputzzuführungen der Netzleitung

die Gehäuseaussparung an Sollbruchstelle

[4] herausschneiden.

ACHTUNG Kurzschlussgefahr und

Gerätebeschädigung !

Eindringendes Wasser bei

falscher Einführung der

Netzleitung in den Klemmen-

kasten oder bei nicht fachge-

recht eingebauter Kabeltülle.

Kabeltülle [3] mit Tüllen-

stecher so durchstoßen, dass

die Kabeltülle die Netzleitung

dicht umschließt.

Kabeltülle [3] fachgerecht

anbringen.

Kabeltülle [3] mit einem Tüllenstecher

durchstoßen.

Stutzen [6] gleichmäßig auf der Innenver-

schluss-Rückseite in die vier Führungen

stecken und bis zum Anschlag

einschieben.

Schaumstoffband [7] auf den Stutzen kleben

(zum Fixieren des Gerätes in Wand oder

Rohr).

Netzleitung durch Kabeltülle [3] stecken.

Gehäuse [1] in den Wanddurchbruch

stecken, so dass dieses plan an der Wand

anliegt.

Korrekten Sitz der Kabeltülle [3] prüfen.

Gehäuse [1] mit Schrauben an der Wand

oder Decke befestigen, siehe Kapitel 7.

AE 10: 2 Schrauben

AE 16: 4 Schrauben

Ausreichend dimensioniertes Befestigungs-

material verwenden.

8.1 Elektrischer Anschluss

GEFAHR

Lebensgefahr durch

Stromschlag!

Netzsicherung ausschalten.

ACHTUNG Gerätebeschädigung bei

Kurzschluss!

Schutzleiter und nicht benö-

tigte Adern isolieren.

Leitungen abmanteln und an Anschluss-

klemme [5] gemäß Schaltbild anschließen.

Klemmenkastendeckel [8] aufsetzen und

verschrauben.

8.2 Inbetriebnahme

Netzsicherung einschalten.

Funktionstest durchführen.

8.3 Lamellenöffnungs- und

schließwinkel

Mit den Einstellschrauben [2] und [9]

legen Sie fest, wie weit die Lamellen

schließen (Grundlüftung) oder öffnen

(Maximallüftung). Für Positionierung

siehe Abb. A, Skala [10] und Position

„X“ der nachfolgenden Kennlinien.

Öffnungswinkel der Lamellen mit

Einstellschraube [9] einstellen.

Einstellschraube [9] nicht zu weit

eindrehen, da diese sonst in das

Gehäuse fällt.

Schließwinkel der Lamellen mit Einstell-

schraube [2] einstellen.

Kennlinien AE 10

X = Lamellenöffnungs- oder schließwinkel

Kennlinien AE 16

X = Lamellenöffnungs- oder schließwinkel

9. Instandhaltung

Das Gerät ist wartungsfrei.

10. Reinigung

GEFAHR

Lebensgefahr, Gerät steht

unter Spannung!

Netzsicherung ausschalten.

Gerät nur mit einem trockenen Tuch

reinigen.

11. Störungsbehebung

●Bei jeder Störung eine Elektrofachkraft

hinzuziehen.

●Reparaturen sind nur durch Elektrofach-

kräfte zulässig.

GEFAHR

Lebensgefahr, Gerät steht

unter Spannung!

Vor Arbeiten am elektrischen

Anschluss die Netzsicherung

ausschalten.

Störung Ursache / Maßnahme

Betriebsmelde-

leuchte aus.

Keine Netzspannung.

Prüfen, ob die Netz-

sicherung ausgefallen ist.

Diese ggf. einschalten.

Besteht die Störung

weiterhin: Elektro-

fachkraft hinzuziehen.

Lamellen öffnen

oder schließen

nicht.

Lamellen stark ver-

schmutzt oder blockiert.

Lamellen gemäß

Kapitel 10 reinigen.

Prüfen, ob sich

Gegenstände zwischen

den Lamellen befinden.

Diese ggf. beseitigen.

Besteht die Störung

weiterhin: Elektro-

fachkraft hinzuziehen.

12. Demontage

GEFAHR

Lebensgefahr durch

Stromschlag!

Die Demontage darf nur von

einer Elektrofachkraft

vorgenommen werden.

Vor dem Ausbau die Netz-

sicherung ausschalten.

VORSICHT

Verbrennungsgefahr bei zu

heißem Bimetall.

Bimetall ist nach Gebrauch

der Öffnungs- oder

Schließfunktion sehr heiß.

Nicht anfassen.

13. Entsorgung

Nicht in den Restmüll !

Das Gerät enthält teils wiederver-

wertbare Stoffe, teils Substanzen,

die nicht in den Restmüll gelangen

dürfen.

Entsorgen Sie das Gerät nach Ablauf

seiner Lebensdauer nach den in Ihrem

Land geltenden Bestimmungen.

AE 10, AE 16

1. Scope of delivery

Electrical internal shutter AE 10 or AE 16,

connector, foam strip and operating

instructions.

2. Symbols used

2.1 Warning symbols

DANGER

Danger to life.

Non-observance can lead

to death or serious bodily

injuries.

CAUTION

Danger of injury.

Non-observance can lead to

minor or more serious bodily

injuries.

NOTICE Property damage.

Non-observance can lead to

property damage.

2.2 Other symbols

INFO symbol: Text passages

marked with this symbol contain

important information and tips.

●List symbol:

List containing important

information on the relevant

subject.

Action symbol:

List of work to be carried out.

Follow the instructions in the

order given.

3. Product information

3.1 Fig. A: Equipment overview

Sample figure of AE 10

1 Housing, complete

2 Setting screw for lamella closing angle

(basic ventilation setting)

3 Cable grommet

4 Housing's knockout point

(for surface-mounted power cable

connection)

5 Connecting terminal

6 Connector, plug-on

7 Foam strip

8 Terminal box cover

9 Setting screw for lamella opening angle

(maximum ventilation setting)

10 Scale

11 Operating indicator light

Impressum: © by MAICO Elektroapparate-Fabrik

GmbH. We are not responsible for mistakes or

printing errors and retain the right to make

technical modifications without giving prior notice.

3.2 Product description

●Internal shutter for extraction or ventilation.

●Nominal size 100 mm (AE 10) or 150 mm

(AE 16).

●Opening and closing angle of lamella can

be set.

●Shutter opens or closes with delay.

●On/Off using commercial on/off-switches,

timers or follow-up relays.

●Operating indicator light [11] lights up when

unit is switched on.

4. Technical data

●See rating plate.

5. Environmental conditions and

operating limits

●Maximum permitted temperature of the air

medium: + 40 °C

6. Essential safety instructions

6.1 General safety instructions

●Read the safety instructions through

carefully before commissioning.

●Keep the instructions.

●The device must not be used as a toy.

●Installation is only permitted when carried

out by trained specialists.

●Electrical connections and repairs only

permitted when carried out by trained

specialists.

●Only connect device to permanently wired

electrical installations with NYM-O or

NYM-J, 3 x 1.5 mm² cables. Fixture for

disconnecting from mains, with at least

3 mm contact opening needed per pole.

●The fan unit may only be operated using

the voltage and frequency shown on the

rating plate.

●Do not make any modifications to the fan

unit.

●Only operate the fan unit when it is

completely installed.

6.2 Intended use

●Shutter for extraction or ventilation.

●For surface installation indoors.

●Any installation position.

6.3 Predictable misuses

Maico is not liable for damages caused by

use contrary to the intended purpose.

Under no circumstances should the unit

be used:

●in humid areas.

●close to flammable materials, liquids or

gases.

●for the conveying of chemicals, aggressive

gases or vapours.

●in potentially explosive atmospheres.

7. Installation preparations

Maintain the prescribed minimum spacing

according to the picture.

Type

[mm] B [mm] C [mm]

AE 10 80 16 13

AE 16 108 14 13

Make sure there is a level surface in the

area of the housing [1].

Provide wall breakthrough. Minimum

diameter for AE 10: 105 mm,

AE 16: 155 mm. We would recommend

fitting a wall sleeve (WH 100 or WH 150).

Lay the power cable.

Mark and drill dowel holes as described

below. Use mounting material of a

sufficient size.

7.1 AE 10

Drill holes in housing [1] at the two points

indicated by an arrow (Ø 4.5 mm).

Take housing [1] to installation location,

align and mark dowel holes.

Drill dowel holes and insert dowels.

7.2 AE 16

Place internal shutter in installation position

and align.

Open lamella by hand and mark the four

dowel holes.

Drill dowel holes and insert dowels.

7.3 Ceiling mounting for AE 10 and

AE 16

Always secure housing [1] to ceiling

with screws.

NOTICE Danger of short-circuits and

unit damage by a build-up of

condensation in the housing.

Thermally insulate ventilation

ducts in professional manner.

Prepare for mounting as described above.

8. Installation

Remove the terminal box cover [8].

Cut out housing recess at knockout point

[4] to feed in the power cable in a surface-

mounted manner.

NOTICE Danger of short circuits and

damage to unit! Water will

penetrate if the power cable is

incorrectly fed into the

terminal box or if the cable

grommet is not fitted

correctly.

Pierce cable grommet [3] with

nozzle pin such that the cable

grommet tightly clasps the

power cable.

Correctly fit cable grommet [3].

Pierce cable grommet [3] with a nozzle pin.

Place connector [6] the same distance in

the four guides on the rear of the shutter

and slide in until stop is reached.

Stick foam strip [7] on connector (to fix unit

in wall or pipe).

Place power cable through cable grommet

[3].

Place housing [1] in wall breakthrough such

that it is plane with the wall.

Check that cable grommet [3] is positioned

correctly.

Secure housing [1] to wall or ceiling with

screws, see section 7.

AE 10: 2 screws

AE 16: 4 screws

Use mounting material of a sufficient size.

8.1 Electrical connection

DANGER

Danger to life from electric

shock

Switch the mains fuse off.

NOTICE Unit damage in the case of

short-circuits

Insulate PE conductor and

unneeded cable cores.

Strip cables and connect to connecting

terminal [5] as shown in wiring diagram.

Put the terminal block cover [8] on and

screw it into place.

8.2 Start-up

Switch the mains fuse on.

Carry out a function test.

8.3 Lamella opening and closing

angle

Use setting screws [2] and [9] to

define how far the lamella close

(basic ventilation) or open (maximum

ventilation). For positioning, see Fig.

A, scale [10] and position "X" of the

following characteristic curves.

Use setting screw [9] to set opening angle

of lamella.

Do not insert setting screw [9] too far

otherwise it will fall into the housing.

Use setting screw [2] to set closing angle of

lamella.

Characteristic curves for AE 10

X = lamella opening or closing angle

Characteristic curves for AE 16

X = lamella opening or closing angle

Autres manuels pour AE 10

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Maico Ventilateur

Maico

Maico EV 31 Manuel de service

Maico

Maico AWV 10 Manuel utilisateur

Maico

Maico EZR B Series Manuel de service

Maico

Maico ECA piano STANDARD Manuel de service

Maico

Maico EKR 20-2 Manuel de service

Maico

Maico EZS B Series Manuel utilisateur

Maico

Maico EZF B Series Manuel de service

Maico

Maico ERM 15 Manuel de service

Maico

Maico EHD Series Manuel de service

Maico

Maico ECA 150 K Manuel de service

Maico

Maico Centro-M-APB Manuel utilisateur

Maico

Maico WS 470 Series Manuel utilisateur

Maico

Maico WS 320 Mode d’emploi

Maico

Maico ERM 18 E Ex e Manuel utilisateur

Maico

Maico HDR 12 Manuel de service

Maico

Maico PushPull PP 45 O Manuel d'installation et d'exploitation

Maico

Maico WR 310 Manuel utilisateur

Maico

Maico ALD 125 Manuel de service

Maico

Maico WS 170 KR Guide de démarrage rapide

Maico

Maico PPB 30 O Manuel utilisateur

Maico

Maico ESR 12-2 Manuel de service

Maico

Maico ECA 15 E Manuel utilisateur

Maico

Maico AKE 150 Manuel de service

Maico

Maico ECA 100 ipro VZC Manuel de service

Manuels Ventilateur populaires d'autres marques

ELTA FANS

ELTA FANS H03VV-F Manuel utilisateur

Hunter

Hunter 20714 Manuel d'instructions

Emerson

Emerson CARRERA VERANDA CF542ORB00 Manuel utilisateur

Hunter

Hunter Caraway Manuel d'instructions

Panasonic

Panasonic FV-15NLFS1 Manuel utilisateur

Kompernass

Kompernass KH 1150 Manuel utilisateur

VES

VES FALA100/12V/TR Manuel utilisateur

Vertiv

Vertiv Liebert DCD Manuel utilisateur

Westinghouse

Westinghouse GFP Series Manuel utilisateur

Venmar

Venmar KUBIX HRV PLUS Series Manuel utilisateur

Sonnenkonig

Sonnenkonig Dinky Manuel utilisateur

S&P

S&P ECOWATT HXBR Manuel utilisateur

Wider

Wider IMP03369BH Manuel utilisateur

Panasonic

Panasonic F-60DHN Manuel utilisateur

Hinkley

Hinkley HIGHLAND Manuel utilisateur

Broan

Broan 766BN Manuel utilisateur

Premium

Premium PFS16022 Instructions de montage

Litex Industries

Litex Industries E-CGL52CB5C1 Manuel utilisateur
