OMEGA CS 12

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER’S MANUAL/WARRANTY DOCUMENT

MODE D’EMPLOI/CERTIFICAT DE GARANTIE

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung

stehenden Rückgabe- und Sammelsystemen zu.

At the end of the product’s useful life, please dispose of it at appropriate collection

points provided in your country.

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage

approprié.

Abbildungen/Illustrations

Sehr geehrter Kunde,

zunächst vielen Dank dafür, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir

möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind

Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau

durch.

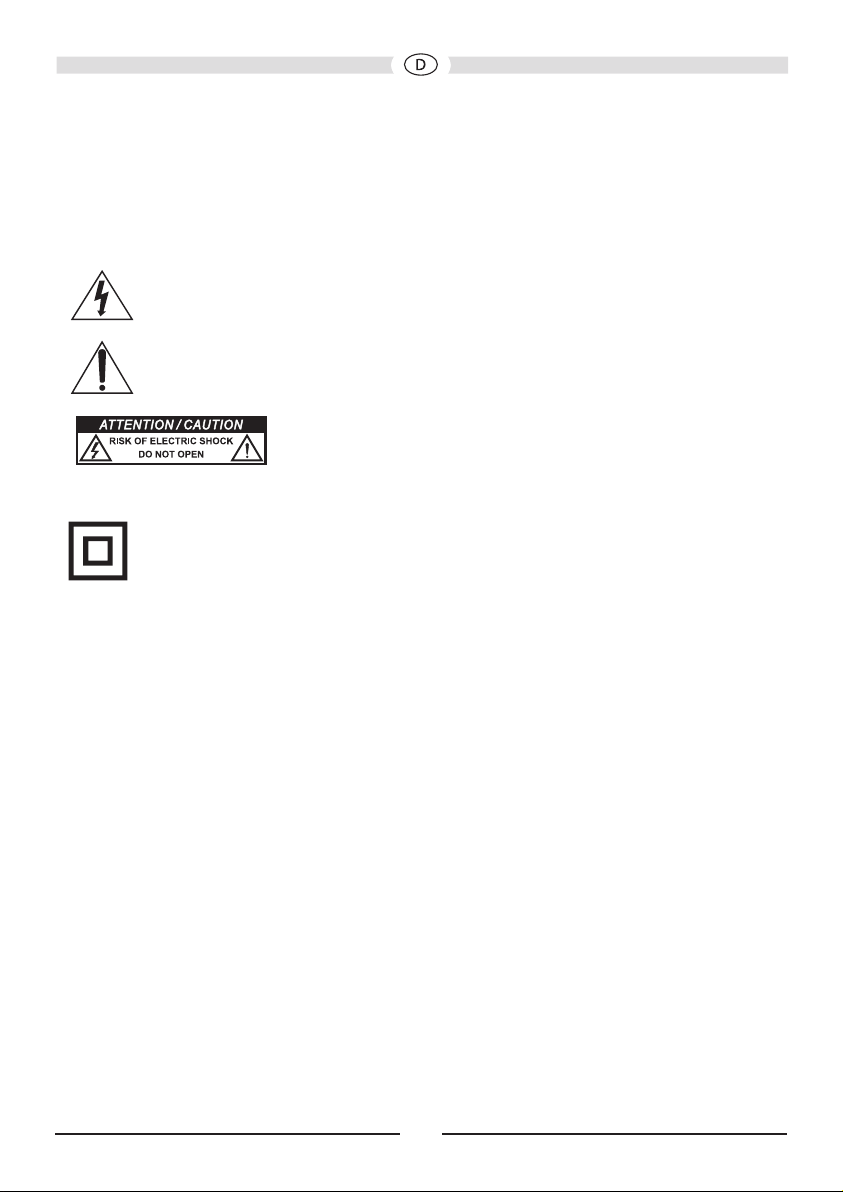

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe

Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der

beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Re-

paratur) enthalten sind, die unbedingt beachtet werden müssen.

NICHT ÖFFNEN! GEFAHR DES ELEKTRISCHEN SCHLAGES!

ACHTUNG: Weder das Gehäuse/Netzteile öffnen noch Abdeckun-

gen entfernen, um Stromschläge zu vermeiden. Keine Reparatur

durch den Benutzer. Reparatur nur durch qualifizierte Techniker!

Keine Steckdosen oder Verlängerungskabel benutzen, die den

Stecker des Gerätes nicht vollständig aufnehmen.

Gerät der Schutzklasse II mit doppelter Isolation. Kein Schutzerdungsanschluss vorhanden.

ENTSORGUNGSHINWEISE

Gemäß der europäischen Richtlinie 2012/19/EU müssen alle elektrischen und elektronischen

Geräte über lokale Sammelstellen getrennt entsorgt werden. Bitte beachten Sie die lokalen

Vorschriften, und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll.

Batterie-Entsorgung:

Alt-Batterien sind Sondermüll und müssen gemäß den aktuellen Vorschriften entsorgt werden.

WICHTIGE SICHERHEITSHINWEISE:

Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Be-

dienungsanleitung enthält wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie

unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

•Niemals den Subwoofer Tropf- und Spritzwasser aussetzen.

Ebenfalls darf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeiten

gefüllten Behältern verwendet werden.

•Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen

(z. B. Möbel, Regalwände) darf an keiner Seite 5 cm unterschreiten.

Die Aluminiumplatte bzw. die Kühlrippen des Verstärkers auf der Rückseite des Aktivsubwoofers

dienen der Kühlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen

Gegenständen haben und dürfen nicht abgedeckt sein (z. B. Vorhänge, Gardienen), um eine

ausreichende Belüftung des Verstärkers zu gewährleisten.

•Der Aktivsubwoofer soll nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper,

Öfen, Heizstrahler, offene Flammen)

•Der Aktivsubwoofer ist geeignet für den Einsatz in einem Temperaturbereich von 10°C bis 40°C.

Der Aktivsubwoofer darf nicht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.

•Bitte keine Gegenstände mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.

•Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.

•Das Netzkabel von Heizgeräten fernhalten.

•Bei sichtbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden.

Ein beschädigtes Kabel darf nicht repariert, sondern muss ausgetauscht werden.

•Nie schwere Gegenstände auf das Netzkabel legen.

•Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.

•Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzste-

ckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden.

Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

•Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche

beschädigt werden könnte.

•Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst

gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

DER AKTIVE SUBWOOFER MAGNAT OMEGA CS 12

Dieses Gerät ist akustisch optimal auf die Lautsprecher der Magnat-Serien abgestimmt, kann

aber selbstverständlich auch mit anderen Lautsprechern kombiniert werden.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht

ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem

Hörplatz in der Nähe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollten Sie darauf

achten, dass der Abstand zu Gegenständen und Wänden seitlich und nach hinten mindestens

20 cm beträgt, da sonst die Basswiedergabe beeinträchtigt werden kann.

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)

Netzanschluss (9)

Da es sich um einen Subwoofer mit eingebautem Verstärker handelt, muss dieser über das

beiliegende Netzkabel an die Netzleitung angeschlossen werden.

Betriebsmodus-Schalter (1), LED und Display-Betriebszustandsanzeige (3), Power Schalter (8)

Power-Schalter ON Power-Schalter OFF

Betriebsmodus-

Schalter ON

Subwoofer im Dauerbetrieb, das Display ist einge-

schaltet. Günstige Einstellung für die Wiedergabe

von Programmen mit langen leisen Passagen (ein

unbeabsichtigtes Ausschalten des Subwoofers wird

verhindert).

Der Subwoofer ist

ausgeschaltet.

Die LED ist aus.

Wird das Gerät

längere Zeit nicht

benutzt, sollte diese

Einstellung gewählt

werden

Betriebsmodus-

Schalter AUTO

Die automatische Ein-/Ausschaltung ist aktiviert

(empfohlene Einstellung).

Erhält der Subwoofer ein Signal vom Receiver,

schaltet er sich automatisch ein, das Display wird

eingeschaltet.

Erhält der Subwoofer kein Signal mehr, schaltet

er nach ca. 20 Minuten automatisch wieder in den

Standby-Betrieb. Die LED leuchtet dann rot und

das Display wird abgeschaltet.

Line Eingänge (2)

Zum Anschluss an Niederpegelausgänge eines Receivers/Verstärkers (Stereo-Betrieb) siehe

Bild 3. Zum Anschluss an einen AV-Receiver mit Niederpegel-Subwooferausgang siehe Bild 2.

Lautstärkeregelung (4) und Fernbedienung (11)

Mit diesem Regler stellen Sie die Lautstärke im Bassbereich nach Ihren Wünschen wie folgt ein:

1. Mit dem Regler (4) und den Tasten – und + auf der Fernbedienung (11) stellen Sie die Lautstärke

des Subwoofers unabhängig voneinander ein.

2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).

3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Receivers auf das

gewünschte Maß.

4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Die Lautstärke kann zwischen 0–40 eingestellt werden (über den Volumenregler auf der Rückseite

und/ oder mittels der Fernbedienung Volumen +/– ).

Trennfrequenzregler (5)

Hiermit stellen Sie die höchste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit

Regallautsprechern sollte die Frequenz auf 50 – 150 Hz eingestellt werden, kommen Standlaut-

sprecher zum Einsatz, ist eine Einstellung von 50 Hz – 100 Hz sinnvoll.

Einstellbereich 50 – 150 Hz.

Bass Extension Regler (6)

Der untere Bassbereich um ca. 28 Hz kann durch diesen Regler um 0 – 8 dB im Pegel erhöht

werden. Eine Anpassung des Tiefbasses an den Raum aber auch an den persönlichen Geschmack

ist so leicht möglich.

Phasenregler (7)

Im Normalfall sollte der Phasenregler auf 0° eingestellt werden. In seltenen Fällen kann es jedoch

von Vorteil sein, die Phase zwischen 0° und 180° zu variieren (z.B. bei großer Entfernung des Sub-

woofers zu den Front-Satelliten oder bei ungünstigen akustischen Eigenschaften des Raumes). Ge-

nerell gilt: Die Stellung, bei der der untere Grundtonbereich am natürlichsten klingt, ist die Richtige.

Sicherung (10)

Als Sicherung darf nur der Typ verwendet werden, der auf der Rückseite des Verstärkers neben dem

Sicherungshalter angegeben ist.

Fernbedienung (STBY/ON) (11)

Mittels der STBY/ON Taste können Sie den Omega CS 12 manuell einschalten oder in den Standby

Betrieb schalten.

Pege

Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf

keinen Fall Möbelpolitur o. ä.

TECHNISCHE DATEN

Omega CS 12

Konguration: Aktiver geschlossener Subwoofer, Front-Fire

Bestückung: 300 mm Woofer

Ausgangsleistung RMS/Max.: 500 / 1150 Watt

Frequenzbereich: 18 – 200 Hz

Trennfrequenz: 50 – 150 Hz, regelbar

Maße (BxHxT): 385 x 400 x 465 mm

Zubehör: Netzkabel

Fernbedienung einschließlich Batterie (2 x AAA)

Technische Änderungen vorbehalten.

Dear Customer,

Congratulations on your fine new loudspeakers and thank you very much for choosing MAGNAT!

You have made an excellent choice. The high-quality speakers produced by MAGNAT are

renowned all over the world.

Please study the instructions and information below carefully before using your new loud-

speakers.

The triangle with a lightning symbol warns the user that high voltage is used within the

device which can result in electric shock.

The triangle with an exclamation mark informs the user that important operating

and maintenance instructions (repair) are contained in the accompanying instruction

manual, which must be observed.

DO NOT OPEN! RISK OF ELECTRIC SHOCK!

CAUTION: In order to avoid electric shock do not open the speaker

housing/mains adapters or remove the covers. The user is not to

conduct any repairs him/herself. Repairs should only be conducted

by qualified technicians! Do not use any sockets or extension cables

that do not fully accommodate the plug of the device.

This is Class II apparatus with double insulation, and no protective earth provided.

INSTRUCTIONS FOR DISPOSAL

In accordance with European Directive 2012/19/EU all electrical and electronic appliances must be

disposed of separately via local collection points. Please observe the local regulations and do not

dispose of your old appliances with normal household waste.

Battery disposal:

Old batteries are hazardous waste and must be disposed of in accordance with current regulations.

IMPORTANT SAFETY NOTICE

Please read through the instruction manual carefully before starting to use the device.

This manual contains important information concerning operation and safety aspects. It is

imperative you observe all of the information. Keep the manual in a safe location.

• Never subject the subwoofer to dripping or splashing water. Do not place any flower vases or other

filled recipients on top of the subwoofer.

• The distance between the active subwoofer enclosure and the walls of the room or other objects

(e. g. furniture, shelf units) may not be less than 5 cm on any side.

The aluminium plate and cooling fins of the amplifier at the rear of the active subwoofer serve to

cool the built-in amplifier; for this reason, they must also be at least 5 cm away from all objects and

must not be covered (e.g. by a curtain).

The bass reflex opening(s) on the active subwoofer must not be covered (e. g. by curtains, etc.) in

order to guarantee adequate ventilation of the amplifier.

• The subwoofer should not be positioned near heat sources (heaters, ovens, radiant heaters, naked

flames, etc.).

• Only operate the subwoofer at an ambient/room temperature from 10°C to 40°C. The active sub-

woofer may not be used in very humid rooms.

• Please do not place any items with naked flames (e.g. candles) on the active subwoofer.

• Please do not touch or connect the mains cable when your hands are damp.

• Keep the mains cable away from heaters.

• The device should not continue to be operated if there is visible damage to the mains cable.

A damaged cable should not be repaired, but must be replaced.

• Never place heavy items on the mains cable.

• The mains plug is used as the disconnecting device. Disconnecting devices shall remain readily operable.

• If the device is not going to be used for a prolonged period (e.g. when on holiday), it should be

disconnected from the mains by removing the plug. The device should also be disconnected from

the mains in the event of a thunderstorm. Doing this will prevent damage caused by lightning and

overvoltage.

• Do not use any cleaning agents or chemical solvents when cleaning, as these could damage the

surface of the device.

• Repairs must always be conducted by qualified specialists, as you might otherwise be exposed to

dangerous high voltage levels or other hazards.

THE ACTIVE SUBWOOFER MAGNAT OMEGA CS 12

This subwoofer has been adapted to provide the best visual and acoustic match to the MAGNAT

range of loudspeakers. However, it goes without saying that it may be combined with other

loudspeakers.

POSITIONING

The frequency range reproduced by the subwoofer cannot be pinpointed by the human ear. That‘s

why positioning generally doesn‘t present any problems. However, it is preferable to place the

speaker close to the front loudspeaker in front of the listening position. You should also make sure

that the distance from the sides and from the rear to items and walls is at least 20 centimetres as

otherwise bass reproduction may be impaired.

THE SUBWOOFER‘S OPERATING ELEMENTS (FIG. 1)

Mains connection (9)

The subwoofer is equipped with an integrated amplier and needs to be connected to a mains outlet

by means of the supplied mains cable.

1010

Operating mode switch (1), operating state LED (3), power switch (8)

Power switch ON Power switch OFF

Operating

mode switch

Subwoofer in continuous operation; the display is

switched on.

Favourable setting for the reproduction of

programmes with long quiet passages (this prevents

the subwoofer from switching off unintentionally).

The subwoofer is

switched off, LED is

off.

This is the setting

for when subwoofer

isn’t used over long

periods.

Operating

mode AUTO

The automatic switching on/off is activated

(recommended setting).

If the subwoofer receives a signal from the receiver, it

turns on automatically and the display is switched on.

If the subwoofer no longer receives a signal, it will

automatically switch back to the standby mode after

approx. 20 minutes. The display is switched off the

LED turns red.

Line inputs (2)

For connecting to level outputs on a receiver/amplier (stereo mode), see Fig. 3.

For connecting to an AV receiver with low-level subwoofer output, see Fig. 2.

Volume control (4) and remote control (11)

This control is used to set the bass volume according to your preferences. Proceed as follows:

1. The controller (4) and the – and + buttons on the remote control (11) can be used independently

of one another to adjust the volume of the subwoofer.

2. Important: Set the level control to its left stop (lowest volume).

3. Now, play back some music and set the volume control of the receiver to the desired level.

4. Set the subwoofer level control to the desired bass level.

The volume can be set between 0–40 (via the volume controller at the rear

and/or via the +/– volume buttons on the remote control).

Cross-over frequency control (5)

Used to set the upper limit of the subwoofer operating range. The cross-over frequency should be

set to 50 to 150 Hz when the system is used in combination with shelf loudspeakers or 50 to 100 Hz

when used with stand loudspeakers.

Setting range: 50 – 150 Hz.

Bass Extension control (6)

The level of the lower bass range (approx. 28 Hz) can be increased by 0 – 8 dB by using this

controller.

It is therefore easy to adapt the deep bass range to the setup of the room, as well as to your own

personal taste.

Table des matières

Langues :

Autres manuels Magnat Audio Subwoofer

Magnat Audio

Magnat Audio EDITION BP 130 Guide de planification

Magnat Audio

Magnat Audio MONITOR SUB 200A Manuel utilisateur

Magnat Audio

Magnat Audio WSB 50 PRO Manuel utilisateur

Magnat Audio

Magnat Audio AD 300 SERIES II Guide de planification

Magnat Audio

Magnat Audio SIGNATURE SUB 530A Guide de planification

Magnat Audio

Magnat Audio AD 130 BP SERIES II Guide de planification

Magnat Audio

Magnat Audio II Series Guide de planification

Magnat Audio

Magnat Audio BETASUB 20A Manuel utilisateur

Magnat Audio

Magnat Audio ACTIVE REFLEX 300A Manuel utilisateur

Magnat Audio

Magnat Audio EDITION BP30 Manuel utilisateur

Magnat Audio

Magnat Audio NEO FLEX 130 Manuel utilisateur

Magnat Audio

Magnat Audio OMEGA SUB 20A Guide de planification

Magnat Audio

Magnat Audio SBW 200 Guide de démarrage rapide

Magnat Audio

Magnat Audio QUANTUM 7230A Guide de démarrage rapide

Magnat Audio

Magnat Audio Omega Sub 250 A LTD Manuel utilisateur

Magnat Audio

Magnat Audio OMEGA 380 Guide de démarrage rapide

Magnat Audio

Magnat Audio Quantum 630A Manuel utilisateur

Magnat Audio

Magnat Audio QUANTUM 625A Guide de planification

Magnat Audio

Magnat Audio QUANTUM 6725A Guide de planification

Magnat Audio

Magnat Audio TEMPUS SUB 300A Manuel utilisateur

Magnat Audio

Magnat Audio XPRESS 10 Manuel utilisateur

Magnat Audio

Magnat Audio CHARGER 230 Manuel utilisateur

Magnat Audio

Magnat Audio ACTIVE REFLEX 200A Guide de planification

Magnat Audio

Magnat Audio SIGNATURE SUB 730A Guide de planification

Manuels Subwoofer populaires d'autres marques

Sony

Sony XS-AW8 Manuel utilisateur

Sony

Sony XS-L836 Manuel utilisateur

B&C Speakers

B&C Speakers 15 HPL 76W Manuel utilisateur

Velodyne

Velodyne DD-18+ Manuel utilisateur

Sonance

Sonance Cinema Series SUB 10-150 Manuel utilisateur

Hifonics

Hifonics HW-12 Guide de démarrage rapide

Blitz

Blitz BZP106 Manuel utilisateur

Technics

Technics SB-AS500 Manuel utilisateur

Lyngdorf

Lyngdorf BW-2 Manuel utilisateur

Lyngdorf

Lyngdorf BW-3 Manuel utilisateur

Pyle Pro

Pyle Pro PYLE PRO PDW15125 Manuel utilisateur

REL Acoustics

REL Acoustics Q Series Manuel utilisateur

Pioneer

Pioneer Elite S-W1EX Manuel utilisateur

L-Acoustics

L-Acoustics KIVA SB15M Guide de démarrage rapide

B&C Speakers

B&C Speakers Woofer 12 HPL 76 Manuel utilisateur

KEF

KEF KUBE 200 Manuel utilisateur

Yamaha

Yamaha SW500 Manuel utilisateur

Adam

Adam Sub15 Manuel utilisateur
