Lorex N883 Series Manuel utilisateur
4K Wired NVR System
Système NVR filaire 4K
Sistema NVR con cable 4K
Quick Start Guide
Guide de configuration rapide
Guía de configuración rápida
N883 Series/Série/Serie
lorex.com
Package Contents • Contenu de l’emballage •
Contenido del paquete
HDMI Cable
CâbleHDMI
Cable HDMI
Power Cord
Cordon d’alimentation
Cable de alimentación
USB Mouse
Souris USB
Mouse USB
4K Wired NVR
NVR laire 4K
NVR con cable 4K
Ethernet Cable
Câble Ethernet
Cable Ethernet
1
2
Overview • Aperçu • Descripción general
1. Power, Hard Drive & Network Statuses
État de l’alimentation, du disque dur et du
réseau
Estados de alimentación, disco duro y red
2. Channel Statuses
États des canaux/Estados del canal
3. Navigation Controls
Commandes de navigation/Controles de
navegación
4. Power Button
Bouton d’alimentation/Botón de encendido
5. Playback Controls
Commandes de Lecture/Controles de
reproducción
6. Switch Keyboards (shift)
Claviers à commutateurs (shift)/Cambiar
teclados (shift)
7. Start/Stop Recording (rec)
Démarrer/arrêter l’enregistrement (rec)
Comenzar/detener grabación (rec)
Front • Avant • Parte frontal
21 3 4
6 7 85 11
910
3
1. Power Connection
Connecteur d’alimentation/Conexión
eléctrica
2. Power Switch
Interrupteur d’alimentation/Interruptor de
encendido
3. Camera Connection (PoE)
Raccord de caméra (PoE)/Conexión de
cámara (PoE)
4. RS485 Alarm
Alarme RS485/Alarma RS485
5. Monitor Connection (VGA)
Connecteur écran (VGA)/Conexión del
monitor (VGA)
6. RS232
7. Audio In/Out
Entrée/sortie audio
Entrada/salida de audio
8. Monitor Connection (HDMI)
Connecteur écran (HDMI)/Conexión del
monitor (HDMI)
Back • Arrière • Parte trasera
1 2 3 4
10
765
89
8. Special Functions (fn)
Fonctions spéciales (fn) /Funciones especiales (fn)
9. Back/Cancel (esc)
Précédent/Annuler (esc)/Atrás/Cancelar (esc)
10. Info Button
Bouton informations/Botón de información
11. USB Port
Port USB/Puerto USB
9. USB Port
Port USB/Puerto USB
10. Network Connection (LAN)
Connecteur réseau (LAN)/Conexión de red (LAN)
Test your cameras prior to selecting a permanent mounting location.
Testez vos caméras avant de sélectionner l’emplacement permanent de montage.
Pruebe las cámaras antes de seleccionar un lugar de instalación permanente.
Step 1 • Étape 1 • Paso 1
Option 1 • Option 1 • Opción 1
Connect your camera directly to your recorder: Connect your camera directly to your recorder’s
camera connection (PoE) port using the Ethernet extension cable.
Branchement direct de la caméra à l’enregistreur : Brancher la caméra directement au port de
connexion de la caméra de l’enregistreur (PoE) à l’aide du câble de rallonge Ethernet.
Conecte su cámara directamente a su grabadora: Conecte su cámara directamente al puerto de
conexión de cámara (PoE) de su grabadora con el cable de extensión Ethernet.
4 5
Connect your camera to an external switch: Connect your camera to an external PoE switch on your
network using the Ethernet extension cable. Ensure your switch is connected to the same network
as your recorder.
Branchement de la caméra à un commutateur externe : Brancher la caméra à un commutateur
externe PoE du réseau à l’aide du câble de rallonge Ethernet. S’assurer que le commutateur est
connecté au même réseau que l’enregistreur.
Conecte su cámara a un interruptor externo: Conecte su cámara a un interruptor PoE externo en su
red con el cable de extensión Ethernet. Asegúrese de que su interruptor esté conectado a la misma
red que su grabadora.
Option 2 • Option 2 • Opción 2
6
Connect to your network: Connect your recorder to your Wi-Fi router using the included Ethernet
cable.
Branchement à un réseau : Brancher l’enregistreur au routeur Wi-Fi à l’aide du câble Ethernet inclus.
Conéctese a su red: Conecte su grabadora a su enrutador de wi usando el cable Ethernet incluido.
Step 2 • Étape 2 • Paso 2 Step 3 • Étape 3 • Paso 3
Connect your mouse: Connect the included USB mouse to the USB port on your recorder. To copy
events or to perform a rmware update, connect a USB ash drive.
Branchement d’une souris : Brancher la souris à port USB incluse au port USB de l’enregistreur.
Pour copier des événements ou pour effectuer une mise à niveau du micrologiciel, brancher une clé
USB.
Conecte su mouse: Conecte el mouse USB incluido al puerto USB de la grabadora. Para copiar
eventos y realizar una actualización de rmware, conecte una unidad ash USB al otro puerto.
7
8

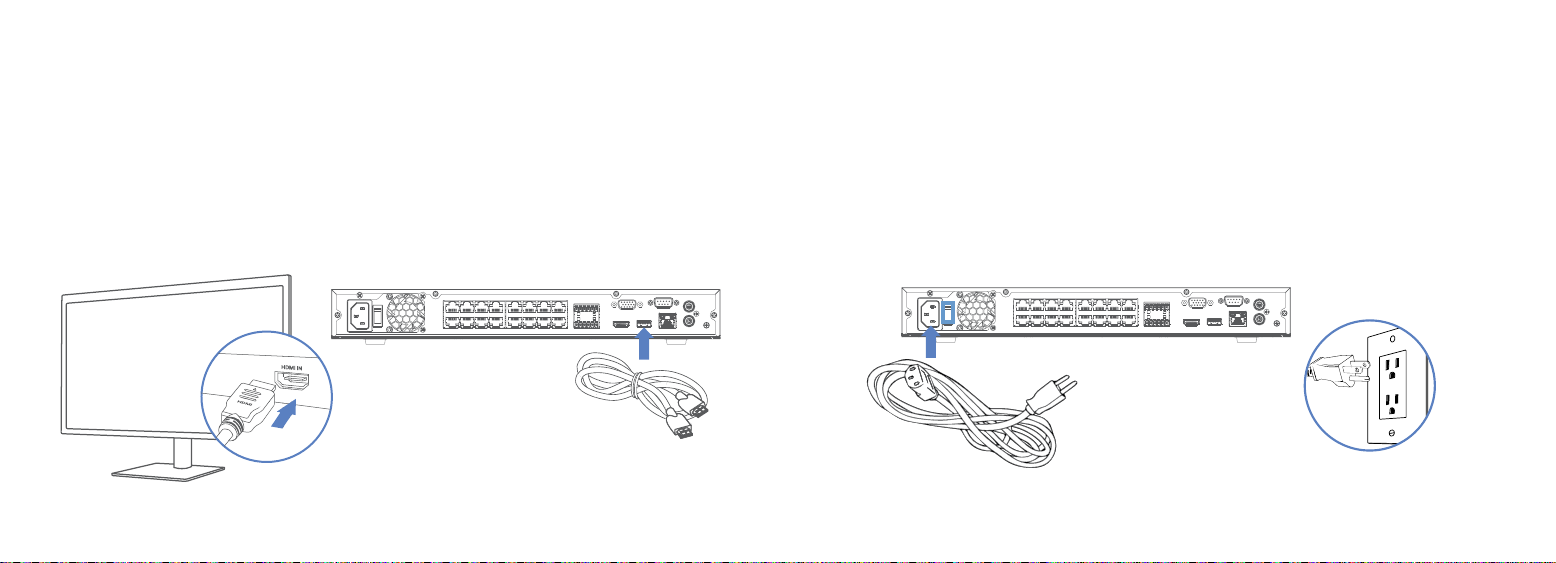

Step 4 • Étape 4 • Paso 4
Connect to your TV: Connect your recorder to your TV using the included HDMI cable. The HDMI
supports up to 4K resolution and VGA supports up to 1080p.
Branchement à une télévision : Brancher l’enregistreur à la télévision à l’aide du câble HDMI inclus.
Le câble HDMI prend en charge une résolution allant jusqu’à 4K et le câble VGA jusqu’à 1080p.
Conéctese a su TV: Conecte su grabadora a su TV usando el cable HDMI incluido. El HDMI admite
hasta 4K de resolución y el VGA admite hasta 1080p.
Step 5 • Étape 5 • Paso 5
Connect your power cord: Connect the included power cord to your recorder and a power outlet.
Then ip the power switch ON, press the power button and complete the Lorex Setup Wizard.
Branchement d’un cordon d’alimentation : Brancher le cordon d’alimentation inclus à l’enregistreur
et à une prise de courant. Allumez l’interrupteur d’alimentation, puis appuyez sur le bouton
d’alimentation, et suivre l’assistant de conguration Lorex.
Conecte su cable de alimentación: Conecte el cable de alimentación provisto a su grabadora
y a una toma de corriente. Una vez que su grabadora se haya encendido, presione el botón de
encendido y complete el asistente de conguración de Lorex.
9
10
Download the Lorex Cloud App • Télécharger l’application
Lorex Cloud • Descargue la aplicación Lorex Cloud
To enable remote viewing with mobile apps, you will need to:
Pour activer la visualisation à distance avec les applications mobiles, il faudra :
Para habilitar la visualización remota con aplicaciones móviles, deberá realizar lo siguiente:
• Have high-speed Internet
Disposer d’une connexion Internet haut débit
Tener Internet de alta velocidad
• Have an upload speed of 6Mbps for one 4K channel and at least 20Mbps for the whole system
Avoir une vitesse de téléchargement de 6 Mbps pour un canal 4K et d’au moins 20 Mbps tout le système
Tener una velocidad de carga de 6Mbps para un canal 4K y al menos 20Mbps para todo el sistema
• Find your recorder’s Device ID
Trouver l’identiant de l’enregistreur
Encontrar el número de identicación del dispositivo de su grabadora
Device ID:
xxxxxxxxxxx
DeviceID: xxxxxxxxxxx
11
1. Download / Téléchargez / Descargue Lorex Cloud app.
2. Tap +/ Appuyez sur + / Pulse +.
3. Follow the in-app steps to complete the setup.
Suivre les étapes de l’application pour terminer la conguration.
Seguir los pasos en la aplicación para nalizar la conguración.
To connect your recorder to the app:
Pour connecter votre enregistreur à l’application :
Para conectar su grabadora a la aplicación:
For up-to-date information and resources, scan the QR code or visit:
Pour des informations et des ressources à jour, scannez le code QR ou visitez :
Para obtener información y recursos actualizados, escanee el código QR o visite:
• Download your recorder’s manual
Télécharger le manuel de l’enregistreur
Descargar el manual de su grabadora
• Find related troubleshooting tips & FAQs
Trouvez des conseils en matière de dépannage et des FAQ connexes
Encuentre sugerencias para la resolución de problemas y preguntas frecuentes relacionadas
Need Help? • Besoin d’aide? • ¿Necesita ayuda?
12
help.lorex.com
N883
N883_QSG_TRILINGUAL_R1N883_QSG_TRILINGUAL_R1
Debido a que nuestros productos están sujetos a mejoras continuas, Lorex se reserva el derecho de modicar
el diseño, las especicaciones y los precios de los productos sin previo aviso y sin contraer ninguna obligación.
Excepto errores y omisiones. Todos los derechos reservados.
Copyright © 2022 Lorex Technology Inc.
As our products are subject to continuous improvement, Lorex reserves the right to modify product design,
specications and prices, without notice and without incurring any obligation. E&OE. All rights reserved.
Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modier la conception du produit, ses
caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.
Please see our full Terms of Service and Limited Hardware Warranty Policy at:
Veuillez lire nos Termes de Service et notre Politique de Garantie Matérielle Limitée sur le site:
Por favor consulte todos los Términos de nuestros Servicios y la Política de Garantía Limitada de
Hardware en:
lorex.com/warranty
