Logik LUF55B13 Manuel utilisateur

Refrigerator

Service Manual

Models: LUF55B13

Features

●Energy efficiency

●Micro foam technology

●Low noise operation

●Thick insulation for energy efficiency

●Latest No. 2 micro-biological technology

CONTENT

1. Content.

2. Product code illumination and Series Introduction2

3. Specifications.... 3

4. Safety precautions.... 4

5. Function Schedule........ 7

6. System Flow Chart..... 8

7. Circuit Diagram..... 9

8. Maintenance Service and Trouble Shooting.... 10

9. Exploded View... 30

10. List of Parts...31

Specifications

Models

capacity

(L)

LUF55B13

Color

Black

Power Supply

(V/Hz)

220V/50HZ

Rated Input Power

(W)

Power Consumption

(kW·h/Y)

183

Net Weight

(kg)

32.1

Gross Weight

(kg)

Unit Dimension

(D*W*H)

(mm)

Packing Dimension

(D*W*H)

(mm)

Container Quantity

40'HQ

(PCS)

34.5

574x553x845

600x580x880

236

Safety precautions

Function Schedule

●Energy efficiency

●Micro foam technology

●Low noise operation

●Thick insulation for energy efficiency

System Flow Chart

1 Schematic diagram of System Flow Chart

Flows in the

sequence: 1->2->3->4->5>1

Circuit Diagram

1Schematic Circuit Diagram

Maintenance Service and Trouble Shooting

1. No cooling

No cooling

If compressor

can run after it stop to

run five minutes and

give power.

Check and repair according to

the section of "the compessor

doesn't work".

YES

If compressor

can run naturally and

temperature raising

of condenser is

very low

YES

Refrigerant

leak,check and

repair charge

refrigerant again.

Block by ice or dirty

things,change filter and change

refrigerant again.

When charging refrigerant,we must

notice to make refrigerant true.

Table des matières

Autres manuels Logik Réfrigérateur

Logik

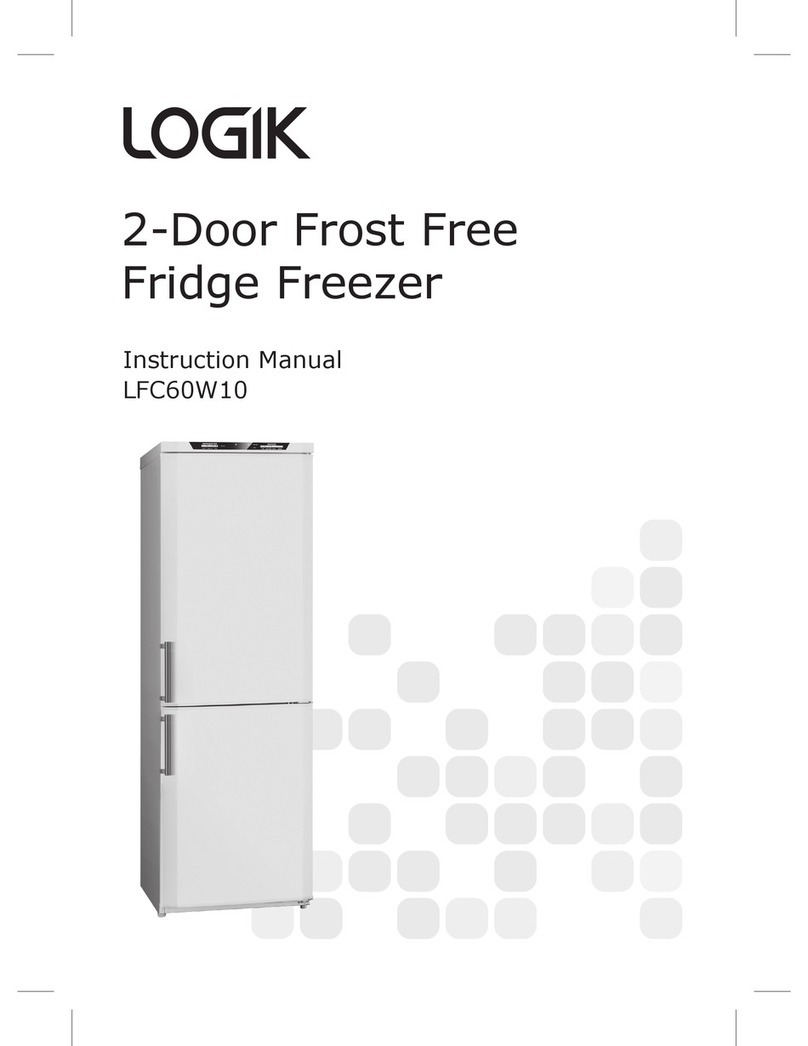

Logik LFC60W10 Manuel utilisateur

Logik

Logik L400CFW15 Manuel utilisateur

Logik

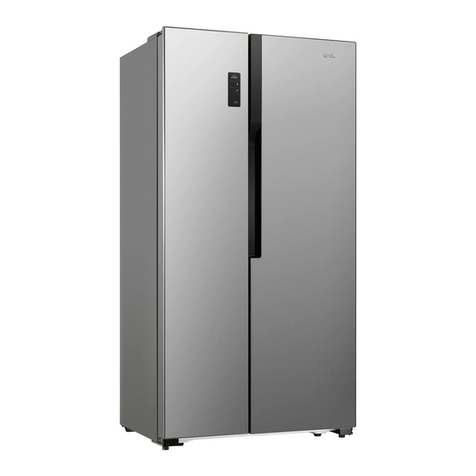

Logik LSBSX16E Manuel de service
