Lindy 32766 Manuel utilisateur

VGA Skew Compensator

for LINDY Articles 32763/32765 and 32666

User Manual English

Benutzerhandbuch Deutsch

Manuel Utilisateur Français

Manuale d’uso Italiano

LINDY No. 32766

www.lindy.com

User Guide

Introduction

Thank you for purchasing the LINDY VGA Skew Compensator. Using Cat.5 VGA extensions

can cause delay skew. This appears as colour shadows around items on the output video

screen. With the LINDY VGA Skew Compensator you can adjust these colour shifts.

Features

•Compensates colour shifts that can occur when extending VGA signals by Cat.5 cables

•For use with Cat.5 VGA Extenders

•Adjustment for the delay of “R”, “G” and “B” colours

•LED

•Metal housing

Package Contents

•Skew compensator

•VGA & power connection cable (20cm incl. 2 VGA plugs) with 2x power cable (DC round

2.5mm inner/5,5mm outer, 1x socket and 1x plug)

•This Manual

Specification

•Skew Compensator with

oone VGA input and (VGA HD-15 Socket)

oone VGA output port: (VGA HD-15 Socket)

•Adapter cable, appr. 20cm (including connectors): VGA HD-15 Plug to

oVGA HD-15 Plug

opower connection cable DC round 2.5mm inner/5,5 outer (1x plug)

opower connection cable DC round 2.5mm inner/5,5 outer (1x socket)

•Connection of DC 5V (min. 1A to max. 2.6A) power supply only

User Guide

Installation

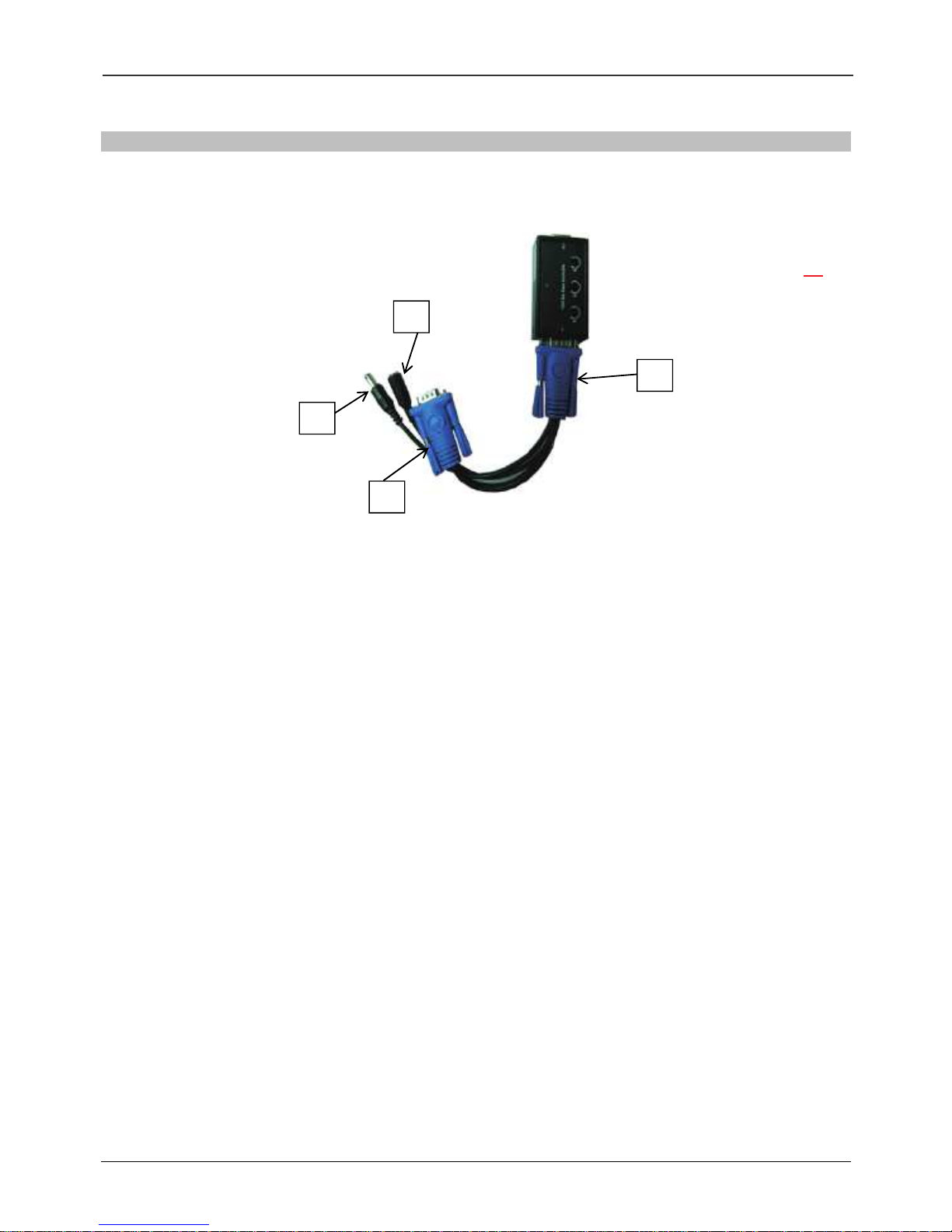

Connect the VGA plug (1) of the adapter cable to the VGA input of the Skew Compensator.

Then connect the other VGA plug (2) of the adapter cable to the output of the VGA extender´s

receiver unit.

Plug the power cable´s DC plug (3) into the 5V DC socket of the receiver unit and the receiver´s

power supply into the power cable socket (4) of the adapter cable.

Finally, connect the output VGA socket of the Ske

w Compensator with the Monitor.

When you switch on the monitor, you will see the colour shift. By using a screw driver you can

now adjust the three RGB colours red, green and blue. WhenWhen

´s

Benutzerhandbuch

Einführung

Vielen Dank für den Kauf des LINDY VGA Skew Compensators. Es handelt sich hierbei um

einen Laufzeitkompensator für Cat. 5 VGA Extenderstrecken. Beim Einsatz von Cat.5-

Extendern kann es zu Verzögerungen des Bildsignals kommen, die dann auf dem Monitor als

Farbverschiebungen zu sehen sind. Mit dem LINDY VGA Skew Compensator können Sie diese

Farbverschiebungen manuell korrigieren.

Eigenschaften

•Kompensiert Farbverschiebungen die bei Verlängerungen von VGA-Signalen über Cat.5

Extender auftreten können

•Zur Verwendung mit Cat.5 VGA Extendern

•Ermöglicht manuelle Einstellung der RGB-Farben

•Power-LED

•Metallgehäuse

Lieferumfang

•Skew Compensator

•VGA- & Stromanschlusskabel (ca. 20cm einschließlich der VGA-Stecker) mit 2

Stromkabeln (DC Rundstecker/-buchse 2.5mm innen/5,5mm außen)

•Dieses Handbuch

Technische Spezifikation

•Skew Compensator mit

oeinem VGA-Eingang und (VGA HD-15 Buchse)

oeinem VGA-Ausgang: (VGA HD-15 Buchse)

•Adapterkabel, ca. 20cm (inkl. Stecker): VGA HD-15 Stecker an

oVGA HD-15 Stecker

oStromkabel mit DC Rundstecker (2.5mm innen/5,5mm außen)

oStromkabel mit DC Buchse (2.5mm innen/5,5mm außen)

•Anschluss eines DC 5V (min. 1A bis max. 2,6A) Netzteils möglich

Benutzerhandbuch

Installation

Verbinden Sie den VGA-Stecker (1) des Adapterkabels mit dem VGA-Eingang des Skew

Compensators.

Anschließend verbinden Sie den zweiten VGA-Stecker (2) des Adapterkabels mit dem Ausgang

des VGA-Extenders (Receiver).

Stecken Sie das Stromkabel mit dem DC Rundstecker (3) in die 5V DC Buchse des Receivers.

Das Netzteil des Receviers wiederum schließen Sie am Stromkabel (4) des Adapterkabels an.

Zuletzt verbinden Sie den VGA-Ausgang des Skew Compensator mit dem

Monitor.

Wenn Sie dann den Monitor einschalten, sehen Sie vermutlich Fabrverschiebungen. Diese

können Sie nun korrigieren, indem Sie mit einem Schraubenzieher die einzelnen RGB-Farben

auf der gehäuseoberseite des Skew Compensators manuell justieren. WhenWhen

´s

–

Manuel Utilisateur

Introduction

Merci pour votre achat de ce synchronisateur VGA LINDY. Il s’agit ici d’un synchronisateur VGA

pour Extender VGA Cat.5. Lors de l’utilisation d’Extender VGA Cat.5, il peut y avoir une perte de

synchronisation des signaux d’images qui se traduisent par une dégradation de la qualité des

couleurs. Avec l’utilisation de ce synchronisateur VGA LINDY, vous pourrez corriger ces défauts

manuellement.

Caractéristiques

•Compense la perte de synchronisation des couleurs qui peut apparaitre lors de

l’extension de signaux VGA avec l’utilisation d’Extender VGA Cat.5

•A utiliser avec les Extender VGA Cat.5

•Permet le réglage manuel des couleurs RGB

•LED indicatrice de tension

•Boitier métallique

Contenu de l‘emballage

•Synchronisateur VGA

•Câble de connexion VGA ( env.20cm prise VGA incluse) avec deux câbles

d’alimentation (prises rondes DC 2.5mm intérieur/5,5mm extérieur)

•Ce manuel

Spécifications techniques

•Synchronisateur VGA avec

oUne entrée VGA (prise VGA HD-15 femelle)

oUne sortie VGA (prise VGA HD-15 femelle)

•Câble adaptateur, env. 20cm (connecteur inclus):

oPrise VGA HD-15 vers prise VGA HD-15

oCâble d’alimentation avec prise ronde mâle DC (2.5mm int./5,5mm ext.)

oCâble d’alimentation avec prise ronde femelle DC (2.5mm int./5,5mm ext.)

•Raccordement d'une alimentation DC 5V 1A-2.6A (maxi) uniquement

Manuel Utilisateur

Installation

Connectez la prise VGA (1) du câble adaptateur avec l’entrée VGA de l’appareil.

Ensuite branchez la seconde prise VGA (2) du câble adaptateur avec la sortie VGA du

récepteur de l’Extender (Receiver).

Branchez le câble d’alimentation avec la prise mâle DC (3) dans la prise femelle 5V DC du

récepteur. L’alimentation du récepteur sera branchée à son tour sur le câble d’alimentation (4)

du câble adaptateur.

Au final connectez la sortie VGA de l’appareil avec votre écran.

Lorsque vous mettrez votre moniteur en route, vous verrez probablement une dégradation des

couleurs sur l’écran. Vous pourrez dorénavant corriger ce problème, il suffira de régler la

synchronisation des couleurs RGB à l’aide d’un tournevis, en agissant sur les potentiomètres

situés sur le dessus du boitier de l’appareil.

´s

Manuale d’uso

Introduzione

Grazie per aver scelto lo Skew Compensator VGA. Questo prodotto consente di regolare difetti

nella visualizzazione dei segnali VGA come ombre colorate attorno alle icone se si utilizza un

Extender su cavo di rete. Questo prodotto consente di correggere questo difetto nella

visualizzazione delle immagini.

Caratteristiche

•Compensa le distorsioni di colore che possono essere causate dall’estensione di segnali

VGA tramite cavi di rete

•Utilizzabile con Extender VGA Cat.5

•Regolazione del ritardo dei colori “R”, “G” e “B”

•LED

•Case in metallo

Contenuto della confezione

•Skew compensator

•Cavo VGA & alimentazione (da 20cm con 2 connettori VGA) cavo di alimentazione (DC

2.5mm /5,5mm)

•Questo manuale

Specifiche

•Skew Compensator con

oUn ingresso VGA (VGA HD-15 Maschio)

oUn’uscita VGA (VGA HD-15 Maschio)

•Cavo adattatore da 20cm (connettori inclusi): da VGA HD-15 a

oVGA HD-15

oAlimentazione DC 2.5mm / 5,5mm

•Connessione di un alimentatore DC da 5V 1A- 2.6A(max.)

Manuale d’uso

Installazione

Connettere il cavo VGA (1) del cavo adattatore all’ingresso VGA dello Skew Compensator.

Connettete l’altro connettore VGA (2) del cavo adattatore all’uscita VGA del ricevitore

dell’extender.

Collegate il connettore d’alimentazione (3) alla porta 5V DC del ricevitore e l’alimentatore del

ricevitore al connettore di alimentazione femmina (4) del cavo adattatore.

In fine collegate l’uscita VGA allo Skew Compensator ed al

Monitor.

Quando accendete il monitor e vedete l’immagine disturbata potete regolare i colori utilizzando i

controlli dei colori RGB (rosso, verde e blu). WhenWhen

´s
