Lenze ELN Manuel utilisateur

Montageanleitung

Mounting Instructions

Instructions de montage

Instrucciones para el montaje

Istruzioni per il montaggio

EDKLN1RK

.Euv

Ä.Euvä

ELN 5 ... 18 A



ELN1−0900H005, ELN1−0500H009, ELN1−0250H018

Netzdrossel

mains choke

self réseau

reactancia de red

induttanza di rete

L−force Drives

EDKLN1RK DE/EN/FR/ES/IT 2.0 2

KFZ−GEF_3Min_NetzSpg

Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät,

bevor Sie mit den Arbeiten beginnen!

Beachten Sie die enthaltenen Sicherheitshinweise.

Gefahr!

Gefährliche elektrische Spannung

Alle Leistungsanschlüsse führen bis zu 3 Minuten nach Netz−Ausschalten

gefährliche elektrische Spannung.

Mögliche Folgen:

ƒTod oder schwere Verletzungen beim Berühren der Leistungsanschlüsse.

Schutzmaßnahmen:

ƒVor Arbeiten an den Leistungsanschlüssen Netz abschalten und

mindestens 3 Minuten warten.

ƒPrüfen, ob alle Leistungsanschlüsse spannungsfrei sind.

EDKLN1RK DE/EN/FR/ES/IT 2.0 3

KFZ−TD_BemDaten_sTypensch

Technische Daten

Schutzart EN 60529 IP 00

NEMA 250 Berührschutz nach Typ 1

Isolationsfestigkeit EN 61800−5−1 Überspannungskategorie III

Reduzierung ab 2000 m: Überspannungskategorie II

Temperatur

Lagerung −25 ... +60 °C

Transport −25 ... +70 °C

Betrieb −10 ... +55 °C

Stromreduzierung von +45 ... +55 °C: 2.5 %/°C

Verschmutzung EN 61800−5−1 Verschmutzungsgrad 2

Rüttelfestigkeit EN50178;

IEC61800−5−1;

Germanischer

Loyd, allgemeine

Bedingungen

Beschleunigungsfest bis 1 g

Montageort, Einbau-

lage Im Schaltschrank stehend mit Montagewinkel unten (bei geringer Masse

auch hängend möglich) 12

Bemessungsdaten,

Konformität/Approb. Siehe Typenschild

EDKLN1RK DE/EN/FR/ES/IT 2.0 4

KFZ−GEF_3Min_NetzSpg

Please read these instructions and the documentation of the standard device

before you start working!

Observe the safety instructions given therein!

Danger!

Dangerous electrical voltage

All power terminals remain live for up to three minutes after mains

disconnection.

Possible consequences:

ƒDeath or severe injuries when touching the power terminals.

Protective measures:

ƒSwitch off the power supply and wait for at least three minutes before

working on the power terminals.

ƒMake sure that all power terminals are deenergised.

EDKLN1RK DE/EN/FR/ES/IT 2.0 5

KFZ−TD_BemDaten_sTypensch

Technical data

Enclosure EN 60529 IP 00

NEMA 250 Protection against accidental

contact according to type 1

Insulation resistance EN 61800−5−1 Overvoltage category III

> 2000 m: Overvoltage category II

Temperature

Storage −25 ... +60 °C

Transport −25 ... +70 °C

Operation −10 ... +55 °C

Current derating from +45 ... +55 °C: 2.5 %/°C

Pollution EN 61800−5−1 Pollution degree 2

Vibration resistance EN 50178; IEC

61800−5−1;

Germanischer

Lloyd, general

conditions

Acceleration−resistant up to 1 g

Mounting location,

mounting position Vertical in the control cabinet with fixing bracket below (with low masses,

it can also be suspended) 12

Rated data,

conformity/approval See nameplate

EDKLN1RK DE/EN/FR/ES/IT 2.0 6

KFZ−GEF_3Min_NetzSpg

Lire le présent fascicule et la documentation relative à l’appareil de base avant

toute manipulation de l’équipement !

Respecter les consignes de sécurité fournies.

Danger !

Tension électrique dangereuse

Les raccordements de puissance sont encore sous tension jusqu’à 3 minutes

après la coupure réseau.

Risques encourus

ƒMort ou blessures graves en cas de contact accidentel avec les

raccordements de puissance.

Mesures de protection

ƒAvant toute intervention au niveau des raccordements de puissance,

couper l’alimentation et attendre au moins 3 minutes.

ƒS’assurer que tous les raccordements de puissance sont hors tension.

EDKLN1RK DE/EN/FR/ES/IT 2.0 7

KFZ−TD_BemDaten_sTypensch

Spécifications techniques

Indice de protection EN 60529 IP 00

NEMA 250 Protection contre contacts

accidentels selon type 1

Résistance d’isolement EN 61800−5−1 Catégorie de surtension III

Réduction à partir de 2000 m : catégorie de

surtension II

Température

Stockage −25 ... +60 °C

Transport −25 ... +70 °C

Fonctionnement −10 ... +55 °C

Réduction du courant dans la plage +45 ... +55 °C :

2.5 %/°C

Pollution ambiante

admissible EN 61800−5−1 Degré de pollution 2

Résistance aux chocs EN50178 ;

IEC61800−5−1 ;

Germanischer

Loyd, conditions

générales

Résistance à l’accélération jusqu’à 1 g

Emplacement de

montage, position de

montage

Dans l’armoire électrique, position de montage verticale, avec équerre de

montage en bas (avec poids faible, fixation suspendue possible) 12

Données assignées,

conformité /

homologations

Voir plaque signalétique

EDKLN1RK DE/EN/FR/ES/IT 2.0 8

KFZ−GEF_3Min_NetzSpg

Lea estas instrucciones y la documentación del equipo básico antes de

empezar a trabajar.

Observe las instrucciones de seguridad indicadas.

¡Peligro!

Tensión eléctrica peligrosa

Todas las conexiones de potencia conducen una tensión eléctrica peligrosa tras

la desconexión de la red durante 3 minutos.

Posibles consecuencias:

ƒMuerte o lesiones peligrosas al entrar en contacto con las conexiones de

potencia.

Medidas de protección:

ƒAntes de realizar cualquier trabajo en las conexiones de potencia,

desconecte la red y espere como mínimo 3 minutos.

ƒCompruebe si las conexiones de red están libres de tensión.

EDKLN1RK DE/EN/FR/ES/IT 2.0 9

KFZ−TD_BemDaten_sTypensch

Datos técnicos

Tipo de protección EN 60529 IP 00

NEMA 250 Protección contra el contacto

según el tipo 1

Resistencia al

aislamiento EN 61800−5−1 Categoría de sobrevoltaje III

Reducción a partir de 2000 m: categoría de

sobrevoltaje II

Temperatura

Almacenaje −25 ... +60 °C

Transporte −25 ... +70 °C

Funcionamiento −10 ... +55 °C

Reducción de corriente de +45 ... +55 °C: 2.5 %/°C

Polución EN 61800−5−1 Grado de polución 2

Resistencia a sacudidas EN50178;

IEC61800−5−1;

Germanischer

Loyd, condiciones

generales

Resistente a la aceleración hasta 1 g

Lugar de montaje,

posición de montaje En el armario eléctrico, de pie, con ángulo de montaje abajo (si la masa es

pequeña también se puede colgar) 12

Datos nominales,

conformidad /

aprobación

Véase placa de características

EDKLN1RK DE/EN/FR/ES/IT 2.0 10 

KFZ−GEF_3Min_NetzSpg

Prima di iniziare qualsiasi intervento, leggere le presenti istruzioni e la

documentazione relativa al dispositivo di base.

Osservare le note di sicurezza.

Pericolo!

Tensione elettrica pericolosa

Tutti i collegamenti di potenza presentano una tensione elettrica pericolosa

fino a 3 minuti dopo la disinserzione dalla rete.

Possibili conseguenze:

ƒMorte o gravi lesioni in caso di contatto con i collegamenti di potenza.

Misure di protezione:

ƒAttendere almeno 3 minuti prima di eseguire qualsiasi intervento sui

collegamenti di potenza.

ƒControllare tutti i collegamenti di potenza per accertare l’assenza di

tensione.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Lenze Équipement industriel

Lenze

Lenze Global Drive ERBD R Series Manuel utilisateur

Lenze

Lenze g500 Series Manuel utilisateur

Lenze

Lenze L-force E84D P Series Manuel d'utilisation et d'entretien

Lenze

Lenze SX-1 Manuel utilisateur

Lenze

Lenze g700 Series Manuel utilisateur

Lenze

Lenze G Series Manuel utilisateur

Lenze

Lenze L-force ERBM R W Series Manuel utilisateur

Lenze

Lenze g500 Series Guide de l'utilisateur

Lenze

Lenze g500 Series Manuel utilisateur

Lenze

Lenze G50BS113 Guide de l'utilisateur

Lenze

Lenze C25BAYCB Manuel utilisateur

Lenze

Lenze g500 Series Manuel utilisateur

Lenze

Lenze g700 Series Manuel utilisateur

Lenze

Lenze AC Tech EZXDB3712A1 Manuel utilisateur

Lenze

Lenze g500-H Manuel utilisateur

Lenze

Lenze ERBS015R800W Manuel utilisateur

Lenze

Lenze PROFIBUS-DP Manuel d'utilisation et d'entretien

Lenze

Lenze Global Drive ERB Series Manuel utilisateur

Lenze

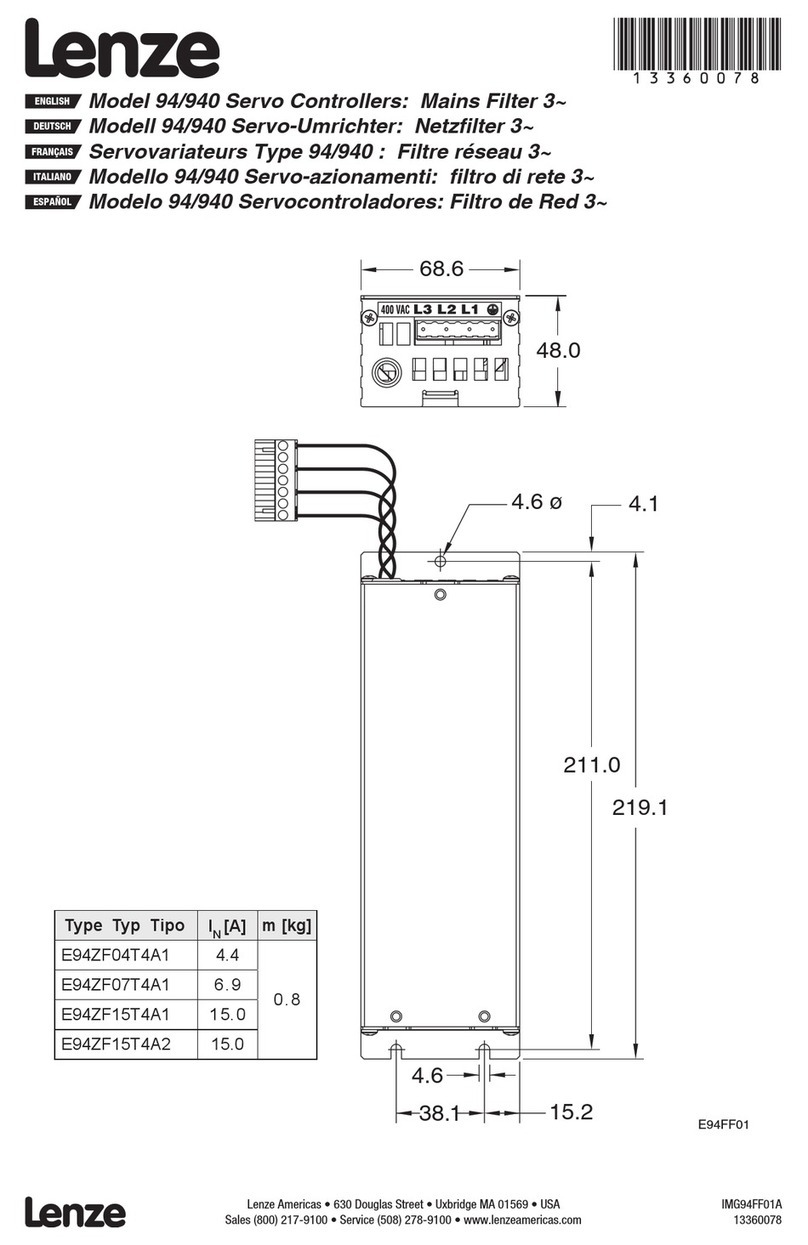

Lenze 94/940 Manuel utilisateur
