TIO Flex22i Simplified service manual for dismantling

Model Name: Lenovo TIO Flex22i

Exploded Diagram

1. Precaution

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD by the side

carefully and DON’T touch

or

press panel directly.

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

spacer screwdriver

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

Put the monitor on a flat surface

(Put the pe bag under the

monitor)

Push the button to release the

stand

Remove the

screw * 4pcs

Tool : Screwdriver #2

Pull away from the front chin

Remove All tape and foil

Remove the chassis screw.

Tool : Screwdriver #2

Release the keypad pcb from the

middle frame

Remove the lens pcb

Unplug light bar line and LVDS

line

Remove the middle frame

Remove the acetate tape

Take out the mylar sheet from

Main chassis

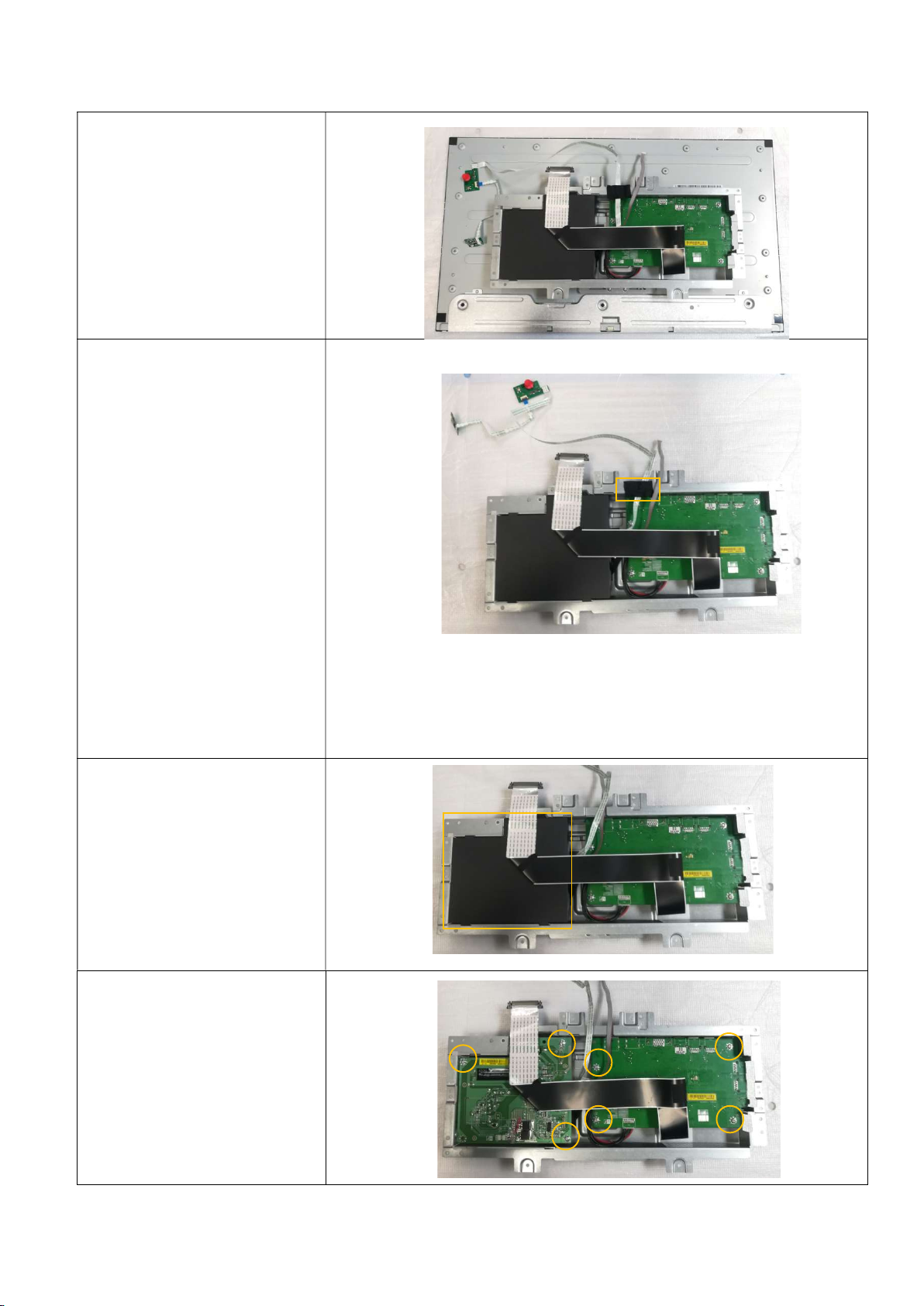

Remove All screw.

Tool : Screwdriver #2

Take out PCB and Peel off all

Gasket、mylar.
