P27u-20 Simplified service manual for dismantling

Model Name: Lenovo P27u-20

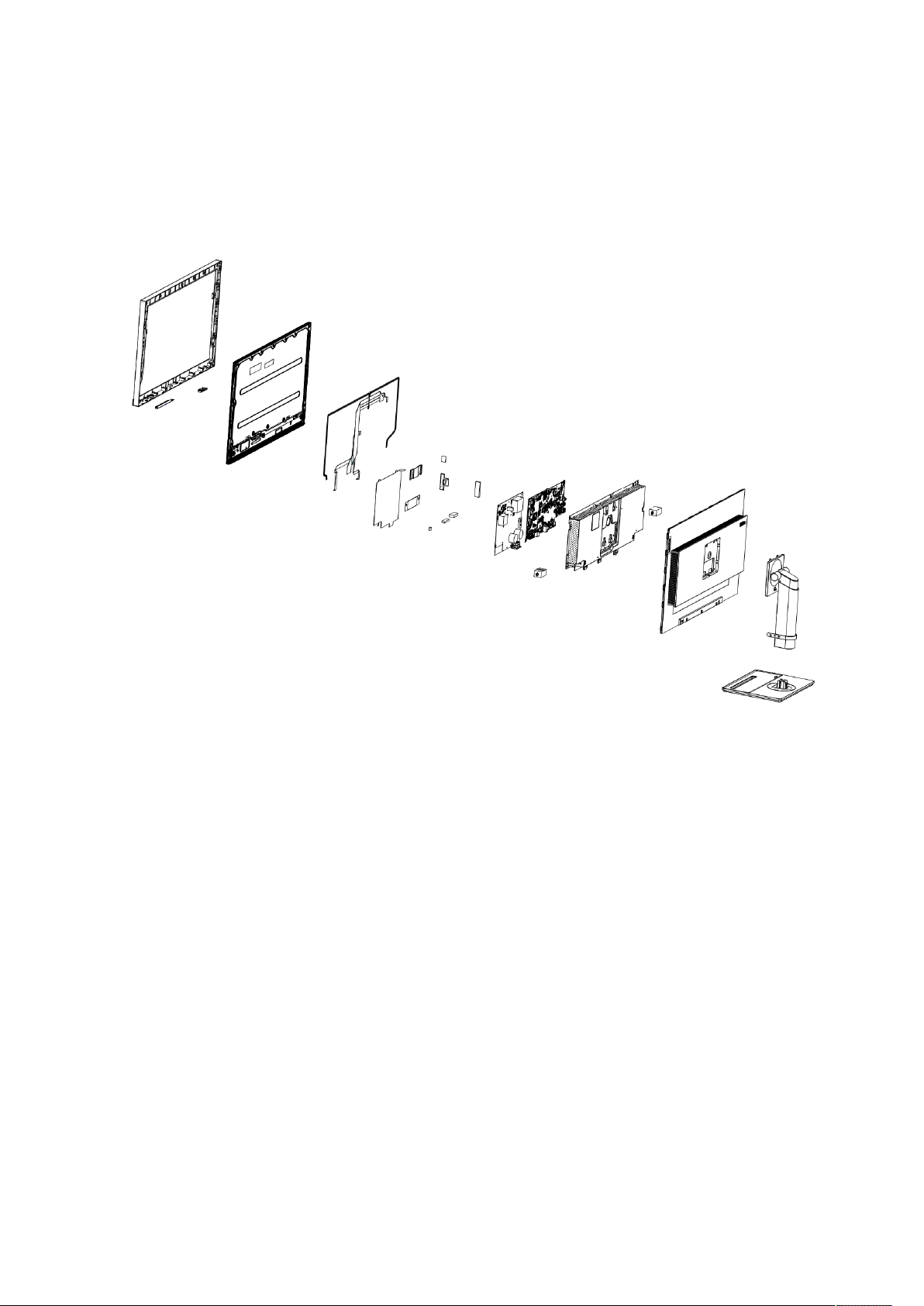

Exploded Diagram

1. Precaution

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

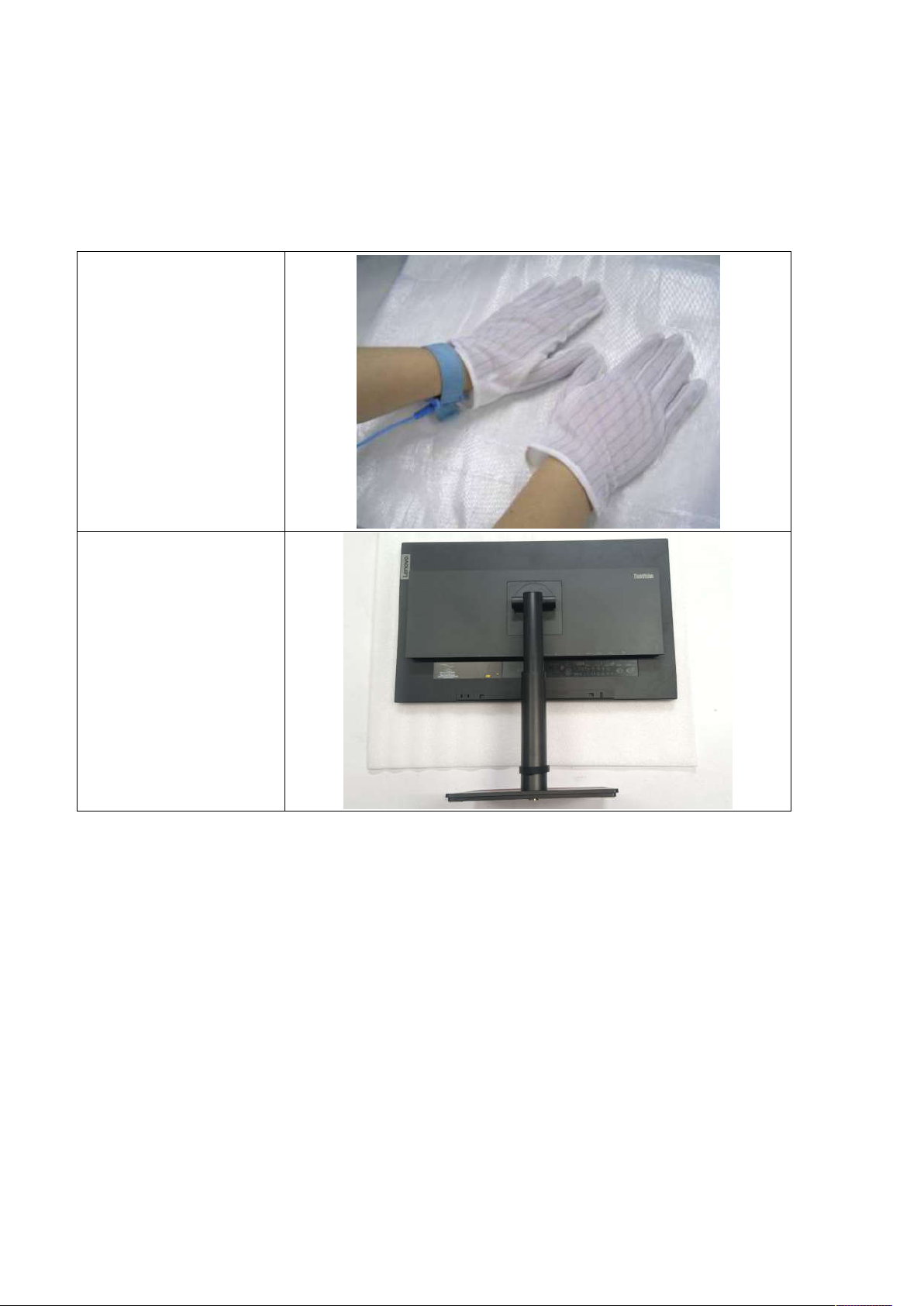

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD by the side

carefully and DON’T touch

or

press panel directly.

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

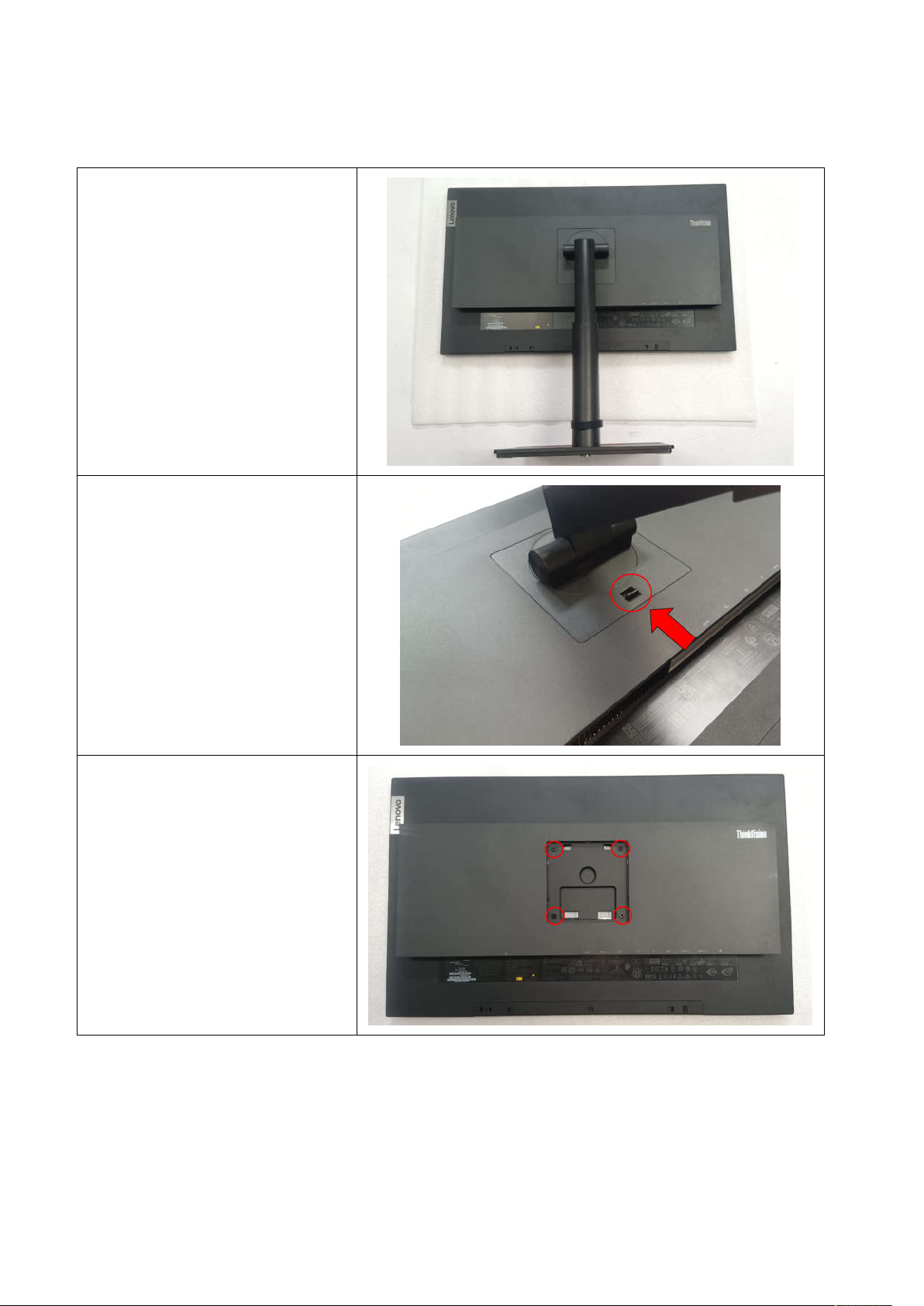

Put the monitor on a flat surface

(Put the EPE on under the monitor)

Push the button to release the stand.

Remove the screws * 4pcs.

Tool : Screwdriver #2

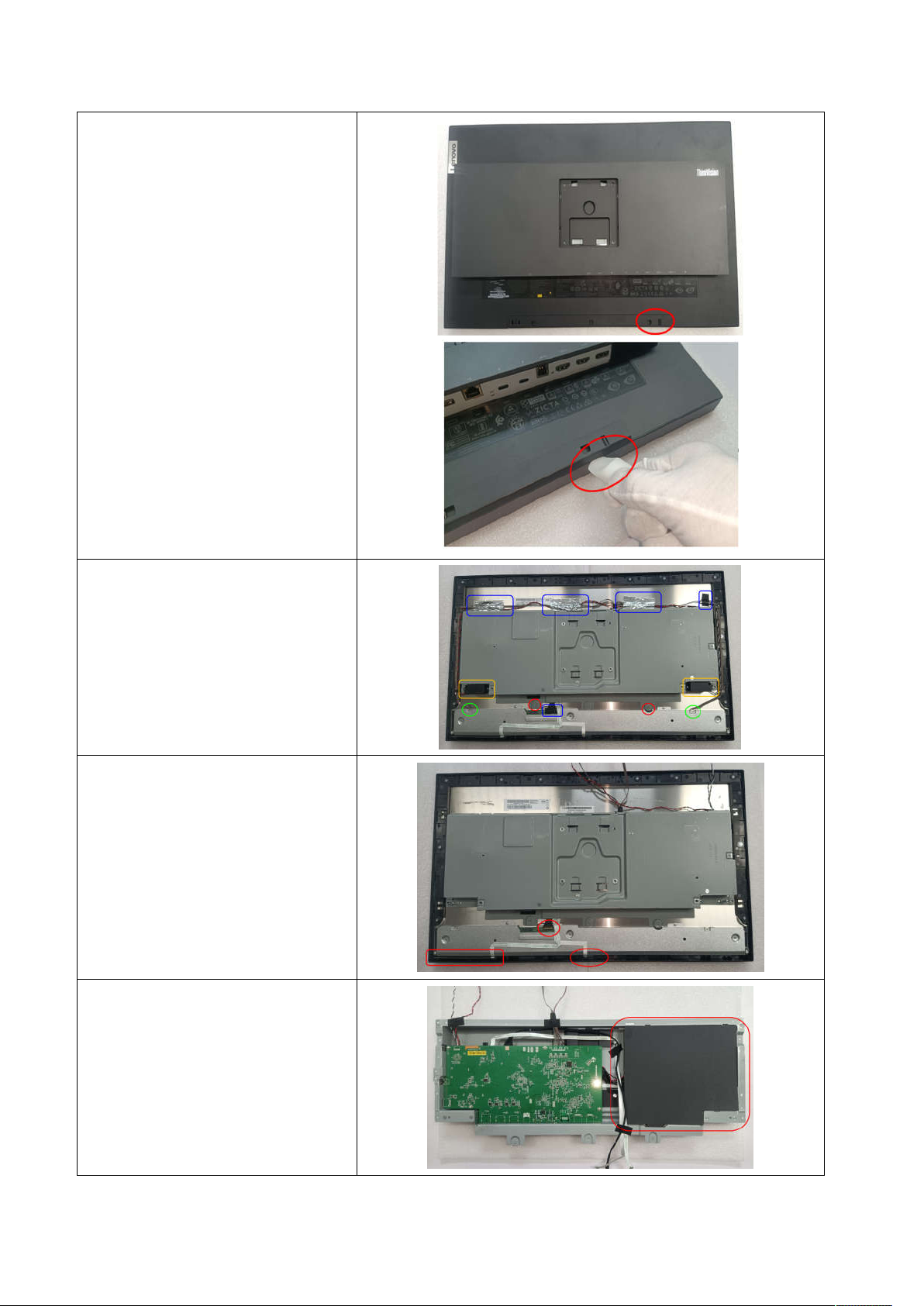

Use the C/D disassembly tool to

release Rear cover hook from

disassemble hole on bottom.

Remove the chassis screws（red）；

Remove All tapes（blue）；

Remove All speakers（orange） and

light bar connectors（green）.

Tool : Screwdriver #2

Release the Panel cable；

Release the keypad board and Sensor

structure；

Then take out the chassis.

Take out the mylar sheet from Main

chassis.

Remove All tapes from Main chassis.

Remove PCBs screws*8pcs.

Tool : Screwdriver #2

Take out PCBs and Peel off all

Thermal pads、Gaskets、Mylars

Remove screws*10pcs to take out the

Front bezel.

Tool : Screwdriver #2
