Lenovo THINKPAD X30 Guide de référence

Numer PN: 67P4573

Dziękujemy za zakup komputera IBM ThinkPad X Series. Prosimy sprawdzić, czy pozycje na tej liście odpowiadają elementom

znajdującym się w pudełku.

Jeśli jakiegoś elementu brakuje lub jest on uszkodzony, należy skontaktować się z punktem sprzedaży.

hKomputer hAkumulator Uwagi:

1. Niektóre modele mogą zawierać

dodatkowe elementy, które nie są

wymienione na tej liście.

2. Komputer jest wyposażony w

funkcję odzyskiwania IBM

Disk-to-Disk. Wszystko, co jest

potrzebne do odzyskania fabrycznie

zainstalowanych plików i aplikacji,

znajduje się na dysku twardym.

Funkcja odzyskiwania Disk-to-Disk

zastępuje dysk CD Recovery. Więcej

informacji na ten temat zawiera

podrozdział “Odzyskiwanie

fabrycznie zainstalowanego

oprogramowania” w Podręczniku

obsługi i rozwiązywania problemów.

hKabel zasilający hPodręczniki:

vPodręcznik konfigurowania

vPodręcznik obsługi i

rozwiązywania problemów

vZestaw podręczników do

systemu Microsoft

Windows

hZasilacz

Konfigurowanie komputera

1. Instalowanie akumulatora.

a) Przód akumulatora wyrównaj z przodem miejsca na akumulator w komputerze 1,a

następnie delikatnie wepchnij akumulator w to miejsce 2.

b) Przesuń zatrzask akumulatora, aby go zablokować.

2. Podłączanie do źródła zasilania.

Podłącz zasilacz do gniazda zasilania z tyłu komputera. Połączenia należy wykonać we

wskazanej kolejności.

3. Włączanie systemu.

a) Otwórz wyświetlacz komputera. Naciśnij zatrzaski 1 i otwórz wyświetlacz 2. Ustaw

wyświetlacz w pozycji zapewniającej wygodne oglądanie.

b) Naciśnij wyłącznik zasilania 1.

4. Używanie urządzenia TrackPoint.

TrackPoint jest unikalnym urządzeniem służącym do przesuwania kursora po ekranie. Za

pomocą urządzenia TrackPoint można wykonywać wszystkie operacje, które normalnie

wykonuje się myszą. Lewy i prawy przycisk działają tak jak lewy i prawy przycisk myszy.

Do przesuwania kursora służy wodzik TrackPoint znajdujący się na środku klawiatury. Lekkie

naciśnięcie wodzika lewym lub prawym palcem wskazującym powoduje przesunięcie kursora

we wskazanym kierunku. Aby wykonywać operacje zaznaczania i przeciągania wymagane

przez oprogramowanie, należy naciskać i przytrzymywać kciukami lewy i prawy przycisk.

Kliknięcie oznacza jednokrotne naciśnięcie lewego przycisku. Dwukrotne kliknięcie oznacza

naciśnięcie lewego przycisku dwa razy w ciągu 1 sekundy.

Więcej informacji na temat urządzenia TrackPoint można uzyskać, naciskając przycisk

ThinkPad w celu otwarcia systemu pomocy elektronicznej Access ThinkPad.

5. Używanie regulatora głośności.

Poziom głośności dźwięku emitowanego przez wbudowane głośniki można regulować za

pomocą następujących trzech przycisków:

1 Volume down (zmniejszanie głośności)

2 Volume up (zwiększanie głośności)

3 Mute (wyciszanie)

Jeśli wyciszono dźwięk, a komputer został wyłączony, po ponownym włączeniu

dźwięk pozostanie wyciszony. Aby włączyć dźwięk, należy nacisnąć przycisk

Volume up lub Volume down.

Po naciśnięciu jednego z tych przycisków na ekranie przez kilka sekund wyświetlany jest

indykator poziomu głośności. Więcej informacji na temat regulowania głośności można

znaleźć w systemie pomocy elektronicznej Access ThinkPad.

6. Konfigurowanie systemu Windows.

Wraz z komputerem dostarczany jest system operacyjny Microsoft Windows 2000 lub XP. Po

włączeniu komputera należy postępować zgodnie z instrukcjami pojawiającymi się na ekranie,

aby skonfigurować system operacyjny. Ta procedura zajmuje około pół godziny, a w jej

trakcie komputer jest kilkakrotnie restartowany.

7. Używanie aplikacji Access ThinkPad.

Odpowiedzi na wszystkie pytania dotyczące komputera, a także odsyłacze do serwisu WWW

firmy IBM znajdują się w aplikacji Access ThinkPad. Aby ją otworzyć, należy nacisnąć

przycisk ThinkPad.

Access ThinkPad to system pełnej pomocy elektronicznej, a zarazem centrum informacyjne

tego komputera. Mając ten system zawsze przy sobie, nie trzeba wozić podręczników.

Aby znaleźć informacje na temat komputera ThinkPad i jego funkcji, należy użyć funkcji

wyszukiwania. Serwis WWW firmy IBM umożliwia bezpośredni dostęp do pomocy i obsługi,

wskazówek udzielanych przez innych użytkowników mobilnych, a także informacji o

akcesoriach, oprogramowaniu i aktualizacjach.

Instalowanie pamięci

Zwiększanie pojemności pamięci to dobry sposób na przyspieszenie działania programów. Pojemność pamięci można zwiększyć przez

zainstalowanie w znajdującym się na spodzie komputera gnieździe pamięci modułów SO-DIMM (Small Outline Dual Inline Memory

Module) PC133 pamięci SDRAM (Synchronous Dynamic Random Access Memory), dostępnych jako opcje wyposażenia. Dostępne są

moduły SO-DIMM o różnych pojemnościach.

Uwaga: W komputerze wolno instalować wyłącznie moduły SO-DIMM SDRAM PC133. W przypadku zainstalowania pamięci SO-DIMM

nieobsługiwanej przez komputer rozlegnie się sygnał dźwiękowy i system nie uruchomi się. Odpowiednie opcjonalne moduły pamięci można nabyć u

dystrybutorów i przedstawicieli handlowych IBM.

Ważne: Przed rozpoczęciem instalowania modułu pamięci należy dotknąć metalowej powierzchni lub innego uziemionego obiektu metalowego.

Umożliwia to rozładowanie ładunków elektrostatycznych z ciała. Mogłyby one uszkodzić moduł SO-DIMM.

Aby zainstalować moduł SO-DIMM, wykonaj następujące czynności:

1. Wyłącz komputer, a następnie odłącz zasilacz i wszystkie kable.

2. Zamknij wyświetlacz i odwróć komputer.

3. Wyjmij akumulator.

4. Odkręć wkręty przytrzymujące pokrywę gniazda pamięci i usuń pokrywę.

Jeśli w gnieździe pamięci znajduje się moduł SO-DIMM, należy go usunąć, aby zrobić miejsce

na nowy moduł. W tym celu należy odgiąć jednocześnie zatrzaski po obu stronach gniazda.

Wyjęty moduł należy zachować na wypadek, gdyby był potrzebny w przyszłości.

5. Znajdź wcięcie z boku instalowanego modułu SO-DIMM.

Ważne: Nie wolno dotykać krawędzi modułu SO-DIMM, na której są styki, ponieważ grozi

to jego uszkodzeniem.

6. Trzymając moduł SO-DIMM stroną z wycięciem do boku gniazda, wsuń moduł SO-DIMM do

gniazda pod kątem około 20 stopni 1 i mocno go dociśnij 2.

7. Dociskaj moduł SO-DIMM, aż zaskoczy na miejsce.

8. Upewnij się, że moduł SO-DIMM dobrze trzyma się w gnieździe i nie przesuwa się.

9. Załóż ponownie pokrywę na gniazdo pamięci. Najpierw wyrównaj tylną część pokrywy, a

następnie przykręć wkręty.

Ważne: Po zainstalowaniu lub wymianie modułu SO-DIMM nie należy używać komputera,

dopóki nie nie zamknie się pokrywy. Komputera nie należy używać, kiedy pokrywa jest zdjęta.

10. Włóż na miejsce akumulator, odwróć z powrotem komputer i podłącz kable.

Aby upewnić się, że moduł SO-DIMM został prawidłowo zainstalowany, wykonaj następujące czynności:

1. Włącz komputer.

2. Gdy na dole z lewej strony ekranu pojawi się komunikat “Press F1 for IBM BIOS Setup Utility”,

naciśnij klawisz F1. Zostanie wyświetlony ekran programu BIOS Setup Utility. W pozycji

“Installed memory” będzie podana łączna ilość pamięci zainstalowanej w komputerze. Gdyby np.

zainstalowano moduł SO-DIMM 128 MB w komputerze o fabrycznej pojemności pamięci 128

MB, w pozycji “Installed memory” byłaby podana wielkość 256 MB.

Imię i nazwisko:

_________________________

Nazwa firmy:

_________________________

Numer modelu:

_________________________

Numer seryjny:

_________________________

Serwis firmowy lub dystrybutora:

_________________________

Serwis internetowy IBM:

_________________________

Numer serwisu IBM:

_________________________

Znaki towarowe

Następujące nazwy są znakami towarowymi firmy IBM Corporation w

Stanach Zjednoczonych i/lub innych krajach.

IBM

ThinkPad

TrackPoint

Microsoft i Windows są znakami towarowymi firmy Microsoft Corporation

w Stanach Zjednoczonych i/lub innych krajach.

Uwagi:

Autres manuels pour THINKPAD X30

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Lenovo Ordinateur portable

Lenovo

Lenovo 100e 2nd Gen Manuel utilisateur

Lenovo

Lenovo ThinkPad X240 Manuel utilisateur

Lenovo

Lenovo B40-30 Manuel du propriétaire

Lenovo

Lenovo ThinkPad X1 Carbon Guide de démarrage rapide

Lenovo

Lenovo IdeaPad U310 Manuel du propriétaire

Lenovo

Lenovo ThinkPad T410 Manuel utilisateur

Lenovo

Lenovo ThinkPad X1 Carbon Gen 12 Manuel du propriétaire

Lenovo

Lenovo ThinkPad X301 Mode d’emploi

Lenovo

Lenovo ThinkPad E595 Manuel utilisateur

Lenovo

Lenovo V14 Gen 4 i Manuel du propriétaire

Lenovo

Lenovo 147500112 Guide de configuration

Lenovo

Lenovo 3000 G430 Manuel utilisateur

Lenovo

Lenovo ThinkPad R61 7732 Manuel du propriétaire

Lenovo

Lenovo ThinkPad Edge E435 Manuel utilisateur

Lenovo

Lenovo V200 Manuel utilisateur

Lenovo

Lenovo ThinkPad T40 Manuel utilisateur

Lenovo

Lenovo 21DM000FIX Manuel utilisateur

Lenovo

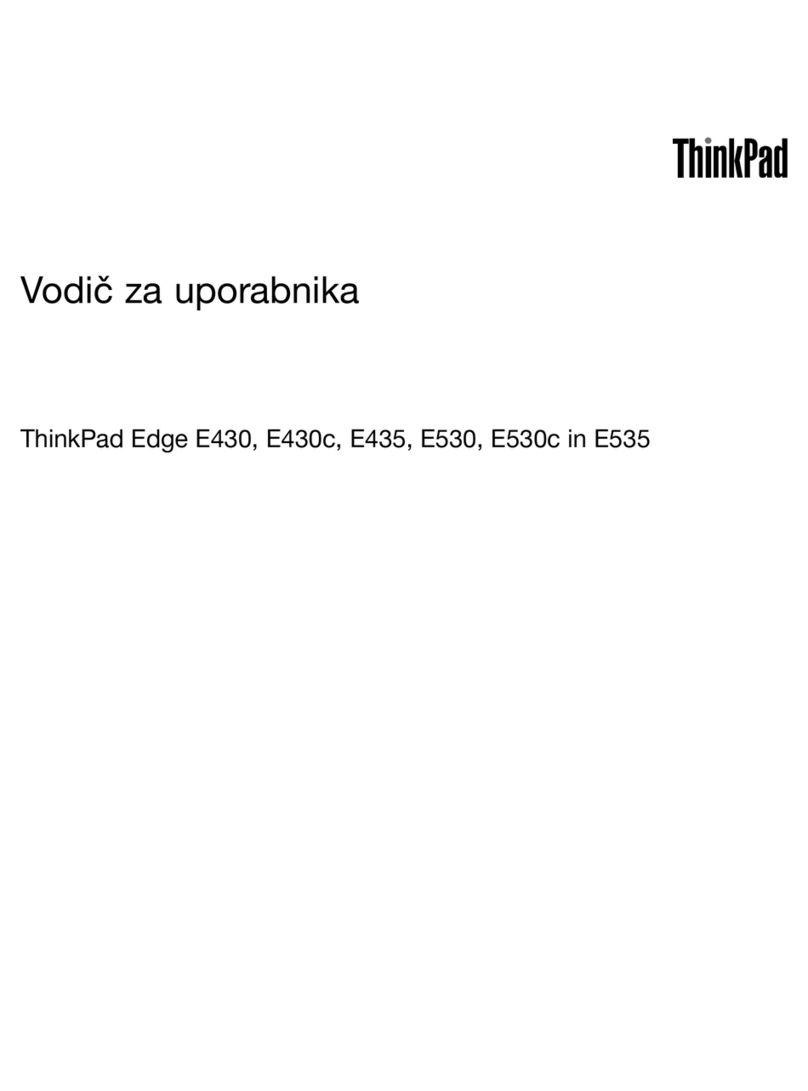

Lenovo ThinkPad Edge E430 Mode d’emploi
