Lenovo ThinkPad T490 Manuel utilisateur

Setup Guide

Руководство по установке

Посібник зі встановлення

Kurulum Kılavuzu

הנקתה ךירדמ

Printed in China

PN: SP40T79939

T490

Unpack

Распаковка I Комплект постачання I Paketin içindekiler I

הזיראה תא וחתפ

*Lenovo USB-C to

DisplayPort Adapter

*Lenovo USB-C to

VGA Adapter

*Lenovo USB-C to

HDMI Adapter

* Lenovo HDMI to VGA

Adapter

*For selected models I В некоторых моделях I Для вибраних моделей I

Seçili modeller için I םירחבנ םימגדב

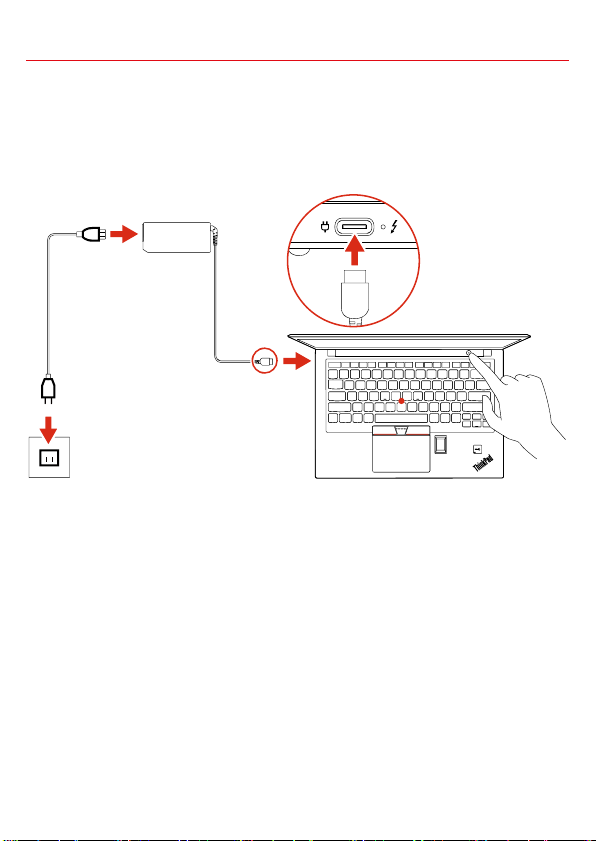

Initial Setup

Начальная установка I Перше налаштування I İlk Kurulum I

תינושאר הנקתה

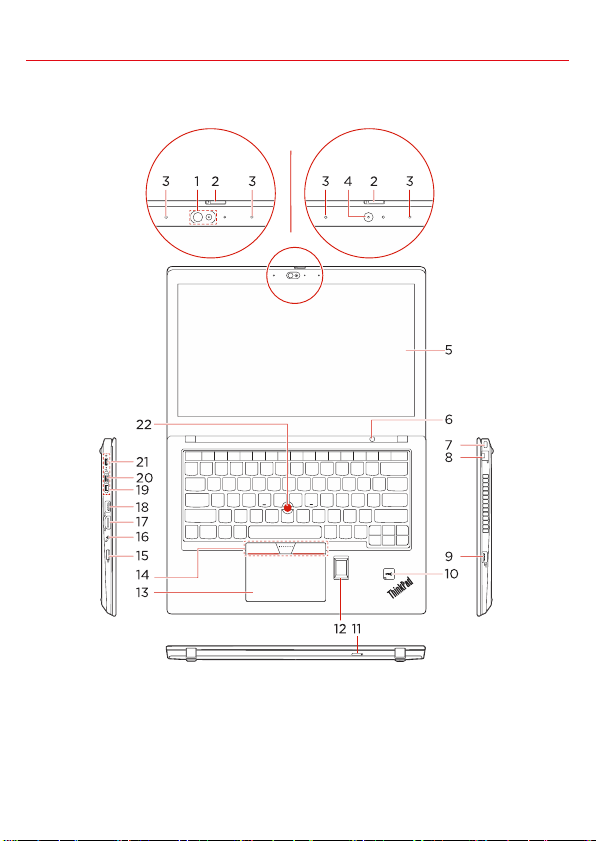

Overview

Обзор I Огляд I Genel bakış I תיללכ הריקס

Overview

Обзор I Огляд I Genel bakış I תיללכ הריקס

*1. Infrared camera

*2. ThinkShutter

3. Microphones

*4. Camera

*5. Multi-touch screen

6. Power button

7. Security-lock slot

8. Ethernet connector

9. Always On USB 3.1 connector

Gen 1

10. RFID label

11. Nano-SIM-card slot

12. Fingerprint reader

13. Trackpad

14. TrackPoint® buttons

15. microSD card slot

16. Audio connector

17. HDMITM connector

18. USB 3.1 connector Gen 1

19. Docking-station connector

20.Thunderbolt™ 3 connector (USB-C)

21. USB-C™ connector (USB 3.1 Gen 1)

22. TrackPoint pointing stick

*For selected models

Read the statement on USB transfer rate in the User Guide. Refer to the Safety and

Warranty Guide for accessing the User Guide.

*1. Инфракрасная камера

*2. ThinkShutter

3. Микрофоны

*4. Камера

*5. Мультисенсорный экран

6. Кнопка питания

7. Гнездо для защитного замка

8. Разъем Ethernet

9. Разъем Always On USB 3.1

Gen 1

10. Наклейка RFID

11. Гнездо для карты nano-SIM

12. Устройство распознавания

отпечатков пальцев

13. Сенсорная панель

14. Кнопки TrackPoint®

15. Гнездо для карты microSD

16. Аудиоразъем

17. Разъем HDMITM

18. Разъем USB 3.1 Gen 1

19. Разъем док-станции

20.Разъем Thunderbolt™ 3 (USB-C)

21. Разъем USB-C™ (USB 3.1 Gen 1)

22. Манипулятор TrackPoint

* В некоторых моделях

Прочитайте заявление о скорости передачи через интерфейс USB в руководстве

пользователя. Сведения о получении доступа к руководству пользователя см. в

руководстве по технике безопасности и гарантии.

Overview

Обзор I Огляд I Genel bakış I תיללכ הריקס

*1. Інфрачервона камера

*2. ThinkShutter

3. Мікрофони

*4. Камера

*5. Мультисенсорний екран

6. Кнопка живлення

7. Роз'єм для захисного замка

8. Роз'єм Ethernet

9. Роз'єм Always On USB 3.1

Gen 1

10. Етикетка RFID

11. Роз'єм для карток Nano-SIM

12. Пристрій зчитування відбитків

пальців

13. Трекпад

14. Кнопки TrackPoint®

15. Роз'єм для карток microSD

16. Аудіороз'єм

17. Роз'єм HDMITM

18. Роз'єм USB 3.1 Gen 1

19. Роз'єм док-станції

20.Роз'єм Thunderbolt™ 3 (USB-C)

21. Роз'єм USB-C™ (USB 3.1 Gen 1)

22. Вказівник TrackPoint

* Для вибраних моделей

Прочитайте зауваження щодо швидкості передавання даних за допомогою USB в

Посібнику користувача. Відомості про доступ до Посібника користувача див. в Посібнику

з техніки безпеки та гарантії.

*1. Kızılötesi kamera

*2. ThinkShutter

3. Mikrofonlar

*4. Kamera

*5. Çoklu dokunmaya duyarlı

ekran

6. Açma/kapama düğmesi

7. Güvenlik kilidi yuvası

8. Ethernet bağlacı

9. Always On USB 3.1 bağlacı

Gen 1

10. RFID etiketi

11. Nano-SIM kart yuvası

12. Parmak izi okuyucu

13. İzleme Paneli

14. TrackPoint® düğmeleri

15. microSD kart yuvası

16. Ses bağlacı

17. HDMITM bağlacı

18. USB 3.1 bağlacı Gen 1

19. Bağlantı istasyonu bağlacı

20.Thunderbolt™ 3 bağlacı (USB-C)

21. USB-C™ bağlacı (USB 3.1 Gen 1)

22. TrackPoint işaretleme çubuğu

* Seçili modeller için

Kullanma Kılavuzu'ndaki USB aktarım hızı bildirimini okuyun. Kullanma Kılavuzu'na erişmek

için Güvenlik ve Garanti Kılavuzu'na başvurun.

Overview

Обзор I Огляд I Genel bakış I תיללכ הריקס

*1.תמלצמהרפניא-םודא

*2.ThinkShutter

3.םינופורקימ

*4.המלצמ

*5.ךסמבר-עגמ

6.גתמהלעפה

7.ץירחלוענמלהחטבא

8.רבחמטנרתא

9.רבחמAlways On USB 3.1 Gen 1

10.תיוותRFID

11. סיטרכ ץירחNano-SIM

12.ארוקתועיבטעבצא

13.חטשמעגמ

14.ינצחל

TrackPoint

15.ץירחסיטרכmicroSD

16.רבחמעמש

17.רבחמ

HDMI

18.רבחמUSB 3.1 Gen 1

19.רבחמתנחתהניגע

20. רבחמThunderbolt™ 3(USB-C)

21. רבחמUSB-C™(USB 3.1 Gen 1)

22. העבצהה דתיTrackPoint

*םירחבנ םימגדב

ב הרבעהה בצק יבגל הרהצהה תא אורקל שי-USBבשמתשמל ךירדמ.ב ורזעיהתוירחאהו תוחיטבה ךירדמ תשגל ידכ

ה לאשמתשמל ךירדמ.

Customer Replacement Units (CRUs)

Узлы, подлежащие замене силами заказчика (CRU) | Компоненти,

що замінюються користувачем (CRUs) | Müşteri Tarafından

Değiştirilebilir Birimler (CRU'lar) | (CRUs) תימצע הפלחהל תודיחי

•ac power adapter

•Base cover assembly

•Coin-cell battery

•M.2 solid-state drive

*•M.2 solid-state drive bracket

*•Memory module

*•Nano-SIM-card tray

•Power cord

*•Wireless WAN card

•Keyboard

•Speakers

•Always On USB 3.1 connector Gen 1

board

•Always On USB 3.1 connector Gen 1

board bracket

*For selected models

Refer to the User Guide for CRU definition.

•адаптер питания

•Узел крышки корпуса

•Плоская круглая батарейка

•Твердотельный диск M.2

*•Кронштейн для твердотельного

диска M.2

*•Модули памяти

*•Лоток для карты Nano-SIM

•Шнур питания

*•Карта беспроводной глобальной

сети

•Клавиатура

•Динамики

•Плата разъема Always On USB 3.1

Gen 1

•Кронштейн платы разъемов

Always On USB 3.1 Gen 1

*В некоторых моделях

Определение CRU см. в руководстве

пользователя.

•Адаптер змінного струму

•Кришка нижньої частини

•Плоска кругла батарея

•Твердотільний диск M.2

*•Кріплення твердотільного диска

M.2

*•Модуль пам'яті

*•Лоток картки nano-SIM

•Кабель живлення

*•Картка безпровідної мережі

WAN

•Клавіатура

•Динаміки

•Плата роз'єму Always On USB 3.1

Gen 1

•Кріплення плати роз'єму Always

On USB 3.1 Gen 1

*Для вибраних моделей

Визначення CRU див. в Посібнику

користувача.

•AC güç bağdaştırıcısı

•Taban kapağı düzeneği

•Düğme pil

•M.2 yarıiletken sürücü

*•M.2 yarıiletken sürücü desteği

*•Bellek modülü

*•Nano-SIM kart tepsisi

•Elektrik kablosu

*•Kablosuz WAN kartı

•Klavye

•Hoparlörler

•Always On USB 3.1 bağlacı Gen 1

kartı

•Always On USB 3.1 bağlacı Gen 1

kartı desteği

*Seçili modeller için

CRU tanımı için Kullanma Kılavuzu'na bakın.

•םאתמחתמAC

•לולכמהסכמסיסבה

•תללוסעבטמ

•ןנוכןורכיזקצומגוסמM.2

*•תרגסמלשןנוכןורכיזקצומגוסמM.2

*•לודומןורכיז

*•שגמסיטרכnano-SIM

•לבכלמשח

*•סיטרכWANיטוחלא

•תדלקמ

• םילוקמר

• רבחמ חולAlways On USB 3.1 Gen 1

• רבחמ חול תרגסמAlways On USB 3.1 Gen 1

םירחבנ םימגדב

תלבקלםיטרפםיפסונעגונבהדיחילהפלחהלתימצע/CRU,

ונייעבךירדמ

שמתשמל.

Additional information

Дополнительная информация I Додаткова інформація I

Ek bilgiler I

ףסונ עדימ

European Union — compliance with the

Radio Equipment Directive

Hereby, Lenovo (Singapore) Pte. Ltd., declares that

the radio equipment type ThinkPad T490 is in

compliance with Directive 2014/53/EU.

The full text of the system EU declaration of

conformity is available at the following Internet

address:

https://www.lenovo.com/us/en/compliance/eu-

doc

This radio equipment operates with the following

frequency bands and maximum radio-frequency

power:

Technology

Frequency

band [MHz]

Maximum

transmit power

WLAN

802.11b/g/n

2400 - 2483.5 < 20 dBm

WLAN

802.11a/n/ac

5150 - 5725 < 23 dBm

WLAN

802.11a/n/ac

5725 - 5875 < 13.98 dBm

Bluetooth

BR/EDR/LE

2400 - 2483.5 < 20 dBm

WWAN UMTS

1/8

< 24.5 dBm

WWAN LTE

1/3/7/8/20/28

< 24 dBm

RFID 0.125/13.56

< 19.21

dBμA/m@10m

Европейский Союз — соответствие

Директиве по оборудованию

радиосвязи

Настоящим компания Lenovo (Singapore) Pte.

Ltd. заявляет, что радиооборудование типа

ThinkPad T490 соответствует Директиве

2014/53/EU.

Полный текст декларации ЕС о соответствии

системы доступен по следующему интернет-

адресу:

https://www.lenovo.com/us/en/compliance/eu-

doc

Это радиооборудование работает в следующих

диапазонах частот и со следующей

максимальной мощностью радиочастот:

Технология

Диапазон

частот [МГц]

Максимальная

мощность

передачи

WLAN

802.11b/g/n

2400 - 2483,5 < 20 дБм

WLAN

802.11a/n/ac

5150 - 5725 < 23 дБм

WLAN

802.11a/n/ac

5725 - 5875 < 13,98 дБм

Bluetooth

BR/EDR/LE

2400 - 2483,5 < 20 дБм

WWAN UMTS

1/8

< 24,5 дБм

WWAN LTE

1/3/7/8/20/28

< 24 дБм

RFID 0,125/13,56

< 19,21

дБмкА/м, 10 м

Спрощена декларація про

відповідність

Cправжнім Lenovo PC HK Limited заявляє, що

тип радіообладнання ThinkPad T490 відповідає

Технічному регламенту радіообладнання;

повний текст декларації про відповідність

доступний на веб-сайті за такою адресою:

http://conf.lenovo.ua/.

Радіообладнання працює в наступних смугах

радіочастот та з наступною максимальною

потужністю випромінювання даних смуг:

Технологія

Смуги

радіочастот

(МГц)

Максимальна

потужність

WLAN

802.11b/g/n

2400 - 2483,5 < 20 дБм

WLAN

802.11a/n/ac

5150 - 5725 < 20 дБм

WLAN

802.11a/n/ac

5725 - 5875 < 13,98 дБм

Bluetooth

BR/EDR/LE

2400 - 2483,5 < 20 дБм

WWAN

UMTS

1/8 < 24,5 дБм

WWAN LTE

1/3/7/8/20/28

< 24 дБм

RFID 0,125/13,56

< 19,21

дБмкА/м на

відстані 10 м

Autres manuels pour ThinkPad T490

Table des matières

Langues :

Autres manuels Lenovo Ordinateur portable

Lenovo

Lenovo IdeaPad Z380 Manuel d'utilisation et d'entretien

Lenovo

Lenovo G570 Manuel utilisateur

Lenovo

Lenovo ThinkPad Twist S230u Manuel du propriétaire

Lenovo

Lenovo Thinkpad edge 13 Manuel

Lenovo

Lenovo ThinlPad T14s Gen 1 Manuel utilisateur

Lenovo

Lenovo 21F8004KUS Manuel utilisateur

Lenovo

Lenovo ThinkPad X60 Tablet Manuel utilisateur

Lenovo

Lenovo G50-30 Manuel utilisateur

Lenovo

Lenovo ThinkPad X1 Manuel utilisateur

Lenovo

Lenovo G530 Manuel utilisateur

Lenovo

Lenovo G455 Manuel utilisateur

Lenovo

Lenovo ideapad 110-17ACL Manuel utilisateur

Lenovo

Lenovo ThinkPad R14 Gen 2 Manuel du propriétaire

Lenovo

Lenovo B4400 Manuel utilisateur

Lenovo

Lenovo ThinkPad Yoga 14 Manuel utilisateur

Lenovo

Lenovo IdeaPad Slim 7 Pro Manuel du propriétaire

Lenovo

Lenovo 1866 - ThinkPad X41 Tablet Manuel utilisateur

Lenovo

Lenovo Ideapad MIIX 300-10IBY Manuel utilisateur

Lenovo

Lenovo ThinkPad X1 Carbon Mode d’emploi

Lenovo

Lenovo Y710 - IdeaPad - Pentium Dual Core 1.86 GHz Manuel utilisateur

Lenovo

Lenovo ThinkPad T14s Gen 2 Manuel utilisateur

Lenovo

Lenovo ThinkPad Edge E530 Manuel utilisateur

Lenovo

Lenovo ThinkPad T460p Manuel du propriétaire

Lenovo

Lenovo ThinkPad X61 Manuel de service

Manuels Ordinateur portable populaires d'autres marques

HP ze2401xt - Pavilion Notebook PC Manuel utilisateur

Velocity

Velocity NoteMagix M10 Manuel utilisateur

Dell

Dell Alienware 17 R2 Manuel utilisateur

Toshiba

Toshiba A105-S2236 Manuel utilisateur

HP ENVY 17 Manuel

Winbook

Winbook LM Manuel utilisateur

Dell

Dell Inspiron 1464 Manuel utilisateur

Dell

Dell Inspiron 15R 5537 Manuel utilisateur

HP PROBOOK 4520S Manuel

Dell

Dell Latitude ATG D620 Manuel utilisateur

Sony

Sony VAIO PCG-FX270 Manuel utilisateur

Dell

Dell Latitude 7310 Manuel utilisateur

Dell

Dell Precision GU806 Manuel utilisateur

Sony

Sony VAIO PCG-R505JLK Manuel utilisateur

HP Compaq tc4200 Guide de démarrage rapide

Toshiba

Toshiba mini NB300 Manuel utilisateur

Sony

Sony VGN-T240P VAIO Manuel utilisateur

Compaq

Compaq Armada E700 Series Manuel utilisateur
