LEGRAND Mallia 2810 91 Manuel utilisateur

Mallia™ 2810 91 2812 91 2814 91 2816 91

●Time Delay Switch

N 63174A

Utilization

Important: If the wiring diagrams are not strictly followed, or if the values shown in the table are

exceeded (voltage, power, temperature, frequency), or if the power is too low and causes

the light to blink, the switch would be severely damaged.

Min

Max

25W

1000W

25W

1000W

NO NO NO NO NO NO

➀ ➁ ➂ ➃ ➄ ➅ ➆ ➇

1. Incandescent lamps

2. 230V Halogen lamps

3. Fluorescent lamps ø26mm or ø38mm (forbidden)

4. Halogen lamps with electronic ballast (forbidden)

5. Motors (forbidden)

6. Halogen lamps with ferromagnetic transformer (forbidden)

7. Ferromagnetic transformer (forbidden)

8. Additional radiators (forbidden)

N.B: These values to be reduced by 20% per

 temperaturebandof10℃above25℃.

N 63174A

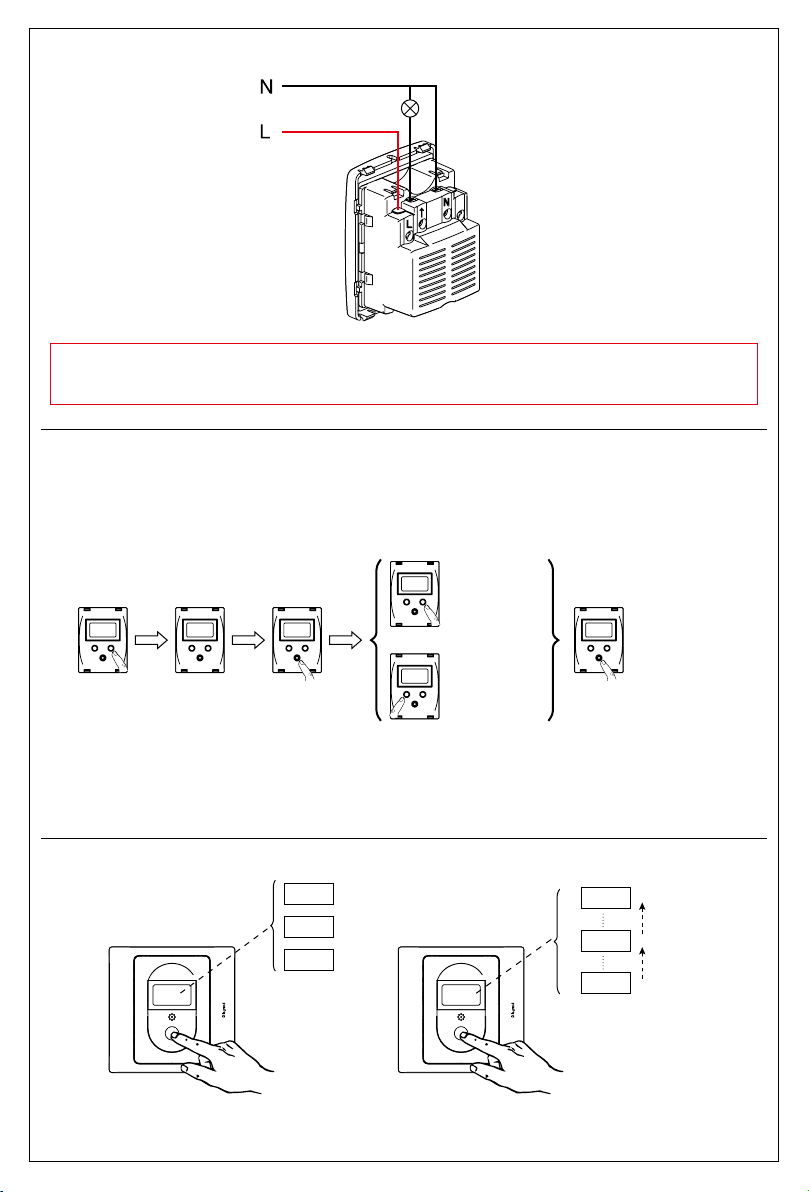

Wiring

Pre-setting

Operation

· Delay time adjusting range: 5 min to 12 h

· Delay time setting (Removing plate and cover ﬁrst)

For example:

Setting delay time: 5min to 1h, increase/decrease 5min by 5min

1h to 12h, increase/decrease 15min by 15min

<1sec, Switch ON/OFF >1sec, Increase delay-time

Save the Setting

result.

Increase

delay-time*

Decrease

delay-time*

DELAY

OFF

10:00

15:00

5:00

OFF

5:00

OFF

12:00

1:00

5:00

12h

5min

15min by 15min

5min by 5min

Important: If the wiring and installation do not comply with the above instructions, all damages to the

product or other devices will be excluded from warranty.
