LEGRAND SALARM SL532072 Manuel utilisateur

CHARTRES INFINI

• DÉTECTION/HORLOGE • DETECTION/CLOCK

•

BEWEGUNGS- UND

HELLIGKEITSERKENNUNG/

ZEITSCHALTUHR

LE09192AE

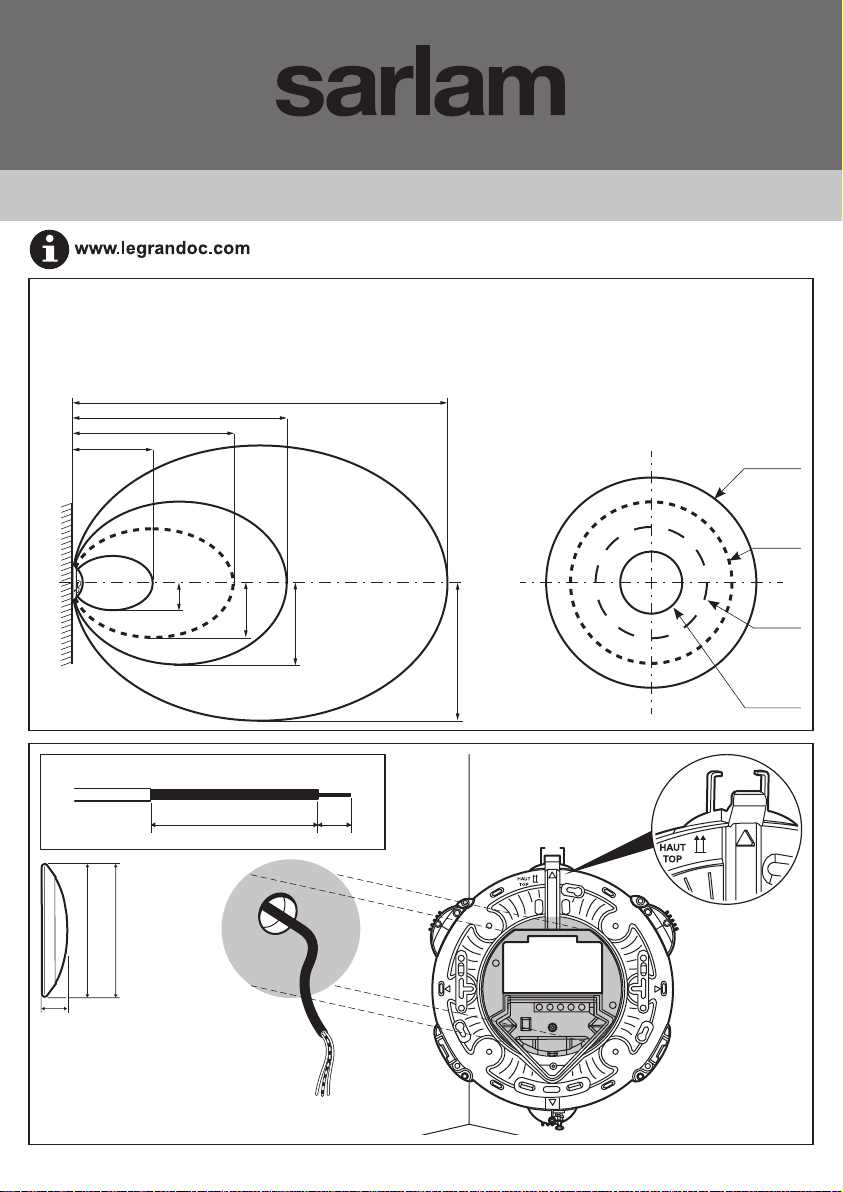

• Mural hauteur 2,5 m

• Wall-mounted height 2.5 m

• Wandbefestigung, Höhe 2,5m

• Distances indicatives des

lobes de détection

• Typical detection eld

distances

• Ungefähre Abstände für

Erkennungsbereiche

• Plafonnier hauteur 2,5 m

• Ceiling-mounted height 2.5 m

• Deckenbefestigung, Höhe 2,5m

Ø 6 m

Ø 4 m

Ø 2 m

Ø 1 m

17 m

13 m

10 m

1 m

4 m

8 m

3,5 m

Low

Medium

High

Very high

1,5/2,5 mm²

70 12

• HAUT

• TOP

• OBEN

• BAS • BOTTOM • UNTEN

300 *

• * Standard

• ** Antivandale

• * Standard

• ** Vandal-resistant

• * Standard

• ** Vandalismusgeschützt

322 **

148

190

• Détection avec commande

unitaire déportée

• Detection with remote

individual control

• Bewegungs-/

Helligkeitserkennung mit

dezentraler Einzelsteuerung

1: Sortie relais horloge

2: Entrée commande (inter ou bouton poussoir)

configurable avec l’outil 088230

3: Entrée mode étendu désactivable et modifiable

avec l’outil de configuration 088230

1: Clock relay output

2: Control input (switch or push-button) can be

configured with tool 088230

3: Extended mode input can be disabled and

modified with configuration tool 088230

1: Relaisausgang Zeitschaltuhr

2: Steuereingang (Schalter oder Drucktaster) mit

Werkzeug 088230 konfigurierbar

3: Eingang für erweiterten Modus deaktivierbar

und mit dem Konfigurationswerkzeug 088230

anpassbar

Pour plus de détails, consulter

la fiche technique.

Nähere Informationen siehe

technisches Datenblatt.

For more details, see the

technical data sheet.

L’entrée commande 2 est

configurable en interrupteur ou

en bouton poussoir à l’aide de

l’outil de configuration 0 882 30.

Der Steuereingang 2 kann mit

dem Konfigurationswerkzeug

088230 für Schalter oder

Drucktaster konfiguriert werden.

Control input 2 can be configured

as a switch or push-button by

means of configuration tool

088230.

• 100 m maxi

• 100 m max.

• 100 m maxi

· Goulotte · Trunking · Kabelkanal 20 x12

230 V~ 1000 W 500 VA 5 (2x36) VA 500 VA 500 VA 250 VA 250 W 250 W

• Mode étendu • Extended mode • Erweiterter Modus

• Commande du mode étendu de hublots à partir d’une plage horaire déterminée par un hublot horloge pilote.

• Control of bulkhead lamp extended mode based on a time slot determined by a pilot clock bulkhead lamp.

• Steuerung des erweiterten Modus für Bullaugen gemäß einem durch ein Steuerungs-Bullauge festgelegten Zeitplan.

• La programmation des heures du mode étendu doit être effectuée sur le hublot horloge pilote.

• The hours for extended mode must be programmed on the pilot clock bulkhead lamp.

• Die Programmierung der Zeiten für den erweiterten Modus ist auf dem Steuerungs-Bullauge vorzunehmen.

• Hublot à détection piloté

• Pilot bulkhead lamp with detection

• Gesteuertes Bullauge mit

Bewegungs-/Helligkeitserkennung

• Hublot à détection + horloge pilote

• Bulkhead lamp with detection + pilot clock

• Bullauge mit Bewegungs-/Helligkeitserkennung

+ Steuerungszeitschaltuhr

• Démontage du hublot de

lapatère

• Removing the bulkhead

lamp from the base

• Abnehmen des Bullauges

von der Halterung

489 990

Pour clipper le hublot,

appuyer sur bas de part

et d’autre jusqu’aux 2 clics.

Um das Bullauge

festzuklemmen, auf den unteren

Teil drücken, bis es 2Mal klickt.

To clip on the bulkhead

lamp, press down on both

sides until you hear 2 clicks.

0 882 30 (Legrand)

• 3m max.

• max. 3 m

Das Leuchtmittel dieser Lampe kann

nicht ausgetauscht werden. Wenn

das Leuchtmittel das Ende seiner

Lebensdauer erreicht, muss die

gesamte Lampe ausgetauscht werden.

La source lumineuse de ce

luminaire n’est pas remplaçable ;

lorsque la source atteint sa fin de

vie, le luminaire entier doit être

remplacé.

The light source in this luminaire

cannot be replaced; when the

source reaches the end of its life,

the whole luminaire must be

replaced.

• Paramètres

• Parameters

• Einstellungen

• Réglages par défaut

• Default settings

• Standardeinstellungen

• Plages de modications

• Possible ranges

• Einstellbereiche

• Temporisation

• Time delay

• Zeitverzögerung

01min00 sec/Sek 5s - 59min59sec/Sek

• Sensibilité

• Sensitivity

• Empndlichkeit

• haut

• high

• hoch

• bas - moyen - haut - très haut

• low - medium - high - very high

• niedrig – mittel – hoch – sehr hoch

• Seuil de luminosité

• Daylight setpoint

• Sollwert für Tageslicht

• 1000 lux • 5 - 1275 lux

• Mode

• Modus

• Auto ON/OFF

• Autom. EIN/AUS

• Auto ON/OFF - Manuel ON/auto OFF

• Auto ON/OFF - Manual ON/auto OFF

• Autom. EIN/AUS - Manuell EIN/Autom. AUS

• Niveau d’allumage

• Lighting level

• Einschaltstufe

• 100 % • 10-100 %

• Niveau de veille

• Standby level

• Standby-Stufe

• 10 % • 10-50 %

• Temps de veille

• Standby delay

• Standby-Verzögerung

• Pas de veille

• No standby

• Kein Standby

• 0 à illimité

• 0 to unlimited

• 0 bis unbegrenzt

• Entrée auxiliaire

• Auxiliary input

• Zusatzeingang

• Inter

• Switch

• Schalter

• Inter - Poussoir

• Switch - Button

• Schalter – Druckknopf

• Mode étendu

• Extended mode

• Erweiterter Modus

• Activé

• Enabled

• Aktiviert

• Activé/Désactivé

• Enabled/Disabled

• Aktiviert/Deaktiviert

Laden Sie sich die Anwendung

„Close Up“ von Google Play

oder legrandoc.com herunter.

Télécharger l’application

“Close Up” sur Google play

ou sur legrandoc.com

Download the “Close Up”

app from Google Play or

legrandoc.com

Mobile Android

compatible NFC

NFC-kompatibles

Android-Gerät

NFC-compatible

Android mobile

phone

• f: 5725-5875MHz P: <1mW • f: 13,554 - 13,567MHz P: <42dBµA/m

DÉCLARATION UE DE CONFORMITÉ SIMPLIFIÉE

Le soussigné,

Legrand

déclare que l’équipement radioélectrique du type réf.SL532079

est conforme à la Directive 2014/53/EU.

Le texte complet de la déclaration UE de conformité

est disponible à l’adresse internet suivante :

www.legrandoc.com

• f: 5725-5875MHz P: <1mW • f: 13.554 - 13.567MHz P: <42dBµA/m

EU SIMPLIFIED DECLARATION OF CONFORMITY

The undersigned company,

Legrand

declares that radio equipment Cat. No SL532079 and similar products

is compliant with Directive 2014/53/EU.

The full text of the EU declaration of conformity

can be found at the following web address:

www.legrandoc.com

• f: 5725 bis 5875MHz P: <1mW • f: 13,554 bis 13,567MHz P: <42dBµA/m

VEREINFACHTE EUKONFORMITÄTSERKLÄRUNG

Der Unterzeichnete,

Legrand

erklärt, dass die Funkanlage Art.-Nr. SL532079 und vergleichbare Produkte

den Vorgaben der Richtlinie 2014/53/EU entspricht.

Die vollständige EU-Konformitätserklärung

ist auf der folgendenWebsite verfügbar:

www.legrandoc.com
