LEGRAND 0 942 72 Manuel utilisateur

0 942 72

LE09950AD

B C D

x 3 x 1

x 3

Ding

> 5 s



Ding 

USB type A

Ding

1 x

or > 15 s

EURO

-20° C

+50° C









-20° C

+50° C

Respecter strictement les conditions d’installation et d’utilisation

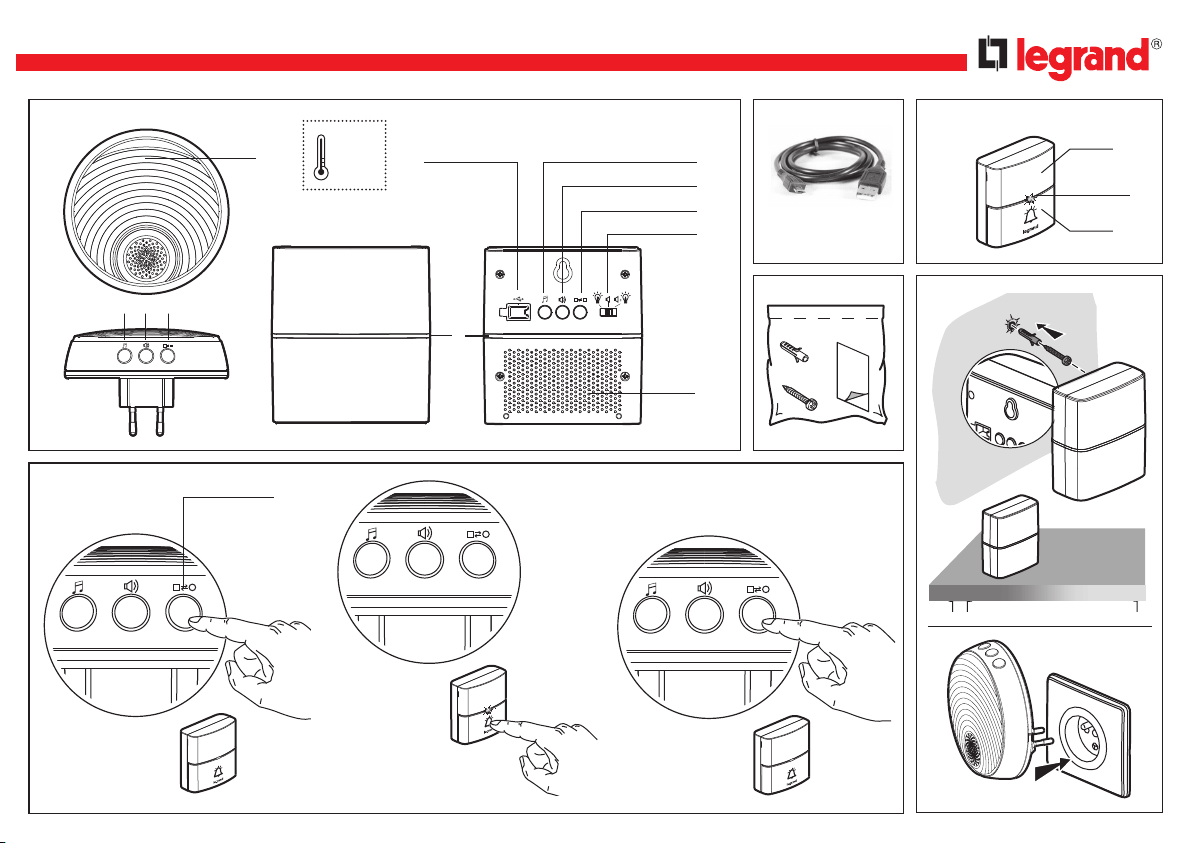

1Description récepteur

A Haut-parleur

B. Sélection mélodie

C. Réglage volume

D. Appairage sonnette supplémentaire

E. Réglage indicateur lumineux

F. Prise micro USB

G. Indicateur lumineux (led)

2Description émetteur

A. Plaque nom

B. Bouton étanche

C. Indicateur lumineux

3Appairage émetteur/récepteur

Appairage sonnette additionnelle : 4 maximum pour 1 récepteur (cf. procédure dessin n° 3)

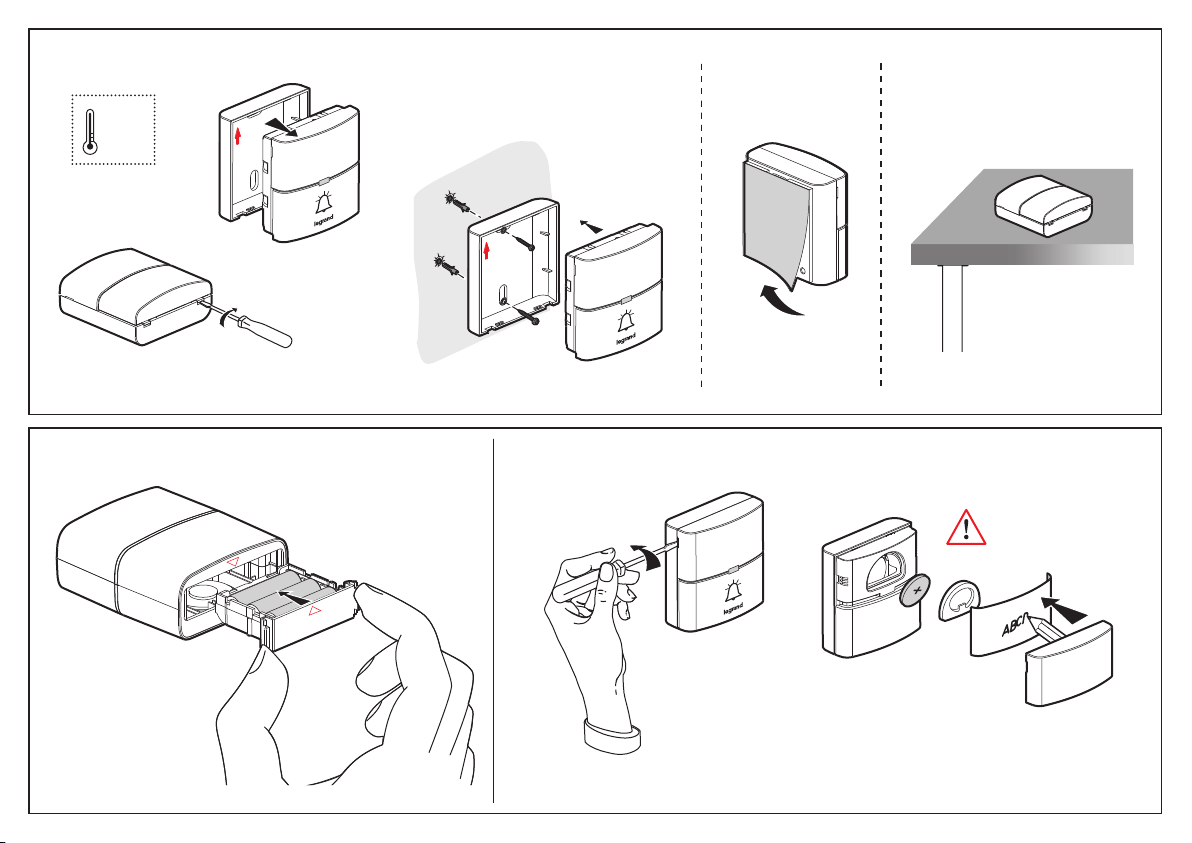

4Installation récepteur : mural / posé / branché

5Installation émetteur : avec vis / avec adhésif / posé à plat

6Changement piles récepteur/émetteur

Ne pas utiliser de piles rechargeables

7Caractéristiques techniques

Portée champ libre : 200 m récepteur batterie - 100 m récepteur plug-in

Puissance sonore récepteur batterie : 80 dB - Puissance sonore récepteur 230 V~ : 75 dB

Alimentation récepteur plug-in : 230 V~ - Fréquence : 50/60 Hz

Alimentation récepteur : 3 piles AA de 1,5 V (non fournies) / plug

Alimentation émetteur : 1 pile 3 V (CR2032) fournie

Bande de fréquence : 433.05-434.79 MHz

Niveau de puissance RF : < 10 mW

Degré de protection de la sonnette : IP 54 - des récepteurs : IP 20

8Clignotement lumineux

9MP3

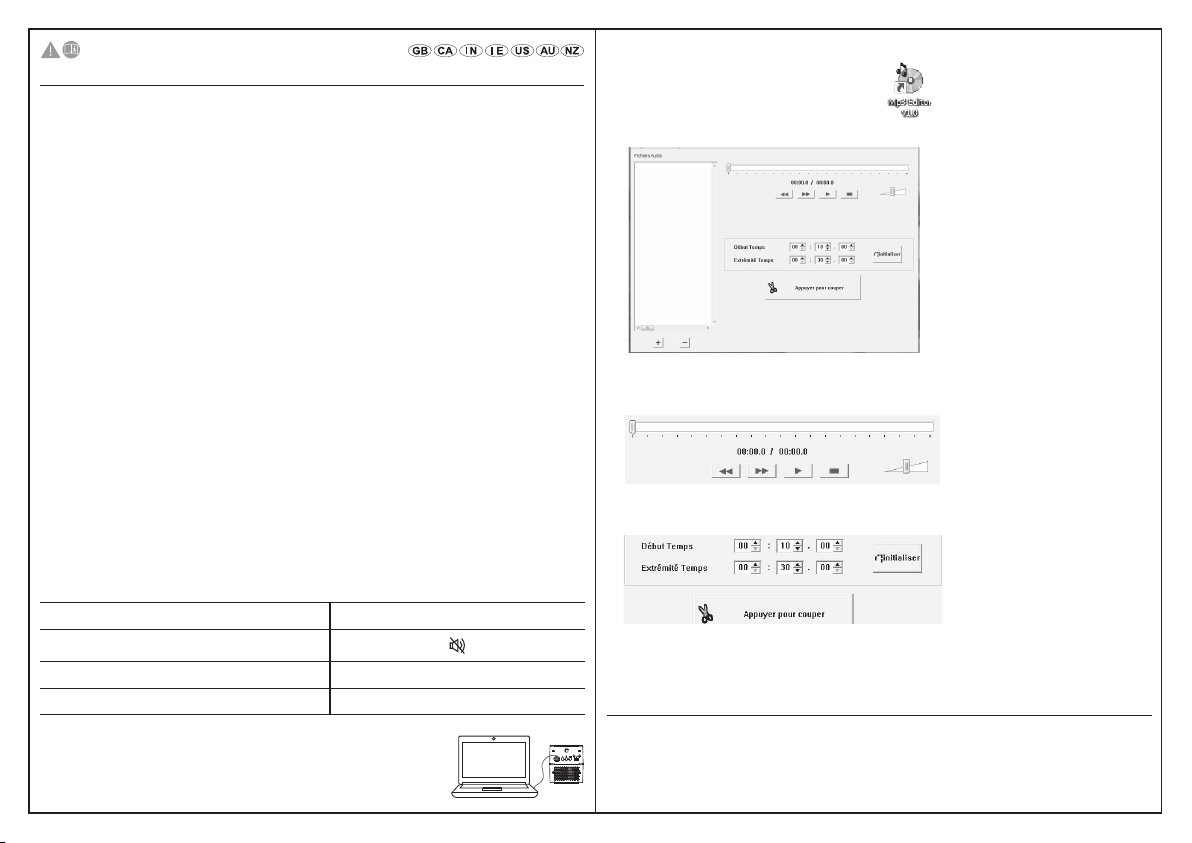

1 - Installez le logiciel sur ordinateur à l’aide du cordon USB

fourni, depuis la mémoire interne du carillon

9MP3 (suite)

2 - Cliquez sur l’icône pour lancer le logiciel

3 -

4 - Cliquez sur + pour importer une mélodie MP3 dans la fenêtre de la sélection

5 - Sélectionnez la mélodie puis appuyez sur lecture (obligatoire 1 fois))

6 - Dénissez la durée de votre mélodie en sélectionnant le début et la n puis cliquez sur ✂

7 - Le logiciel vous demande de conrmer l’endroit où enregistrer le nouveau chier MP3:

mémoire récepteur

8 - Pour dénir la mélodie MP3 sur le récepteur, la sélectionner avec le bouton B

Le soussigné, LEGRAND, déclare que l’équipement radioélectrique du type (0 942 72)

est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l’adresse suivante :

www.legrandoc.com

Clignotement Mode

Lent

Rapide Quelqu’un sonne

Alterné Batterie récepteur faible

Neem de installatie- en gebruiksvoorwaarden nauwgezet in acht.

1Beschrijving ontvanger

A. Luidspreker

B. Muziekselectie

C. Volume regeling

D. Extra gekoppelde bel

E. Instelling lichtindicator

F. Micro USB-poort

G. Lichtindicator (LED)

2Beschrijving zender

A. Naamplaatje

B. Weerbestendige knop

C. Lichtindicator

3Zender-Ontvangerkoppeling

Extra belkoppelingen: maximum 4 per zender (Zie procedure tekening 3)

4Installatie ontvanger: muur / mobiel / plug-in

5Installatie zender: met schroeven / kleefstrip / mobiel

6Batterijen vervangen van zender/ontvanger

Gebruik geen herlaadbare batterijen

7Technische karakteristieken

Zendbereik: 200 m vrij veld - 180 m ontvanger 230 V~

Geluidssterkte gong: 85 dB - 80 dB ontvanger 230 V~

Voeding plug-in stekker (ontvanger): 230 V~ - Frequentie: 50/60 Hz

Voeding ontvanger: 3 AA-batterijen van 1,5 V (niet inbegrepen)

Voeding zender: 1 batterij van 3 V (CR2032) inbegrepen

Frequentieband: 433,05-434,79 MHz

Radiofrequentievermogen: < 10 mW

Beschermingsgraad zender: IP 54 - van de ontvanger: IP 20

8Knipperlicht

9MP3

1 - Installeer de software op een computer dmv

bijgeleverde USB-kabel, vanaf het interne geheugen

van de gong

9MP3 (vervolg)

2 - Klik op het icoon om de software te lanceren

3 -

4 - Klik op '+' om een MP3 melodie te importeren in het selectievenster

5 - Selecteer de melodie en druk op 'play' (1x verplicht).

6 - Denieer de duur van de melodie door het begin en einde te selectioneren en klik vervol-

gens op ✂

7 - De software vraagt u de opslaglocatie van de nieuwe MP3 le te bevestigen: ontvanger-

geheugen.

8 - Om de MP3 melodie in te stellen, selecteer deze met de 'B'-knop.

De ondergetekende, LEGRAND, verklaart dat de radioapparatuur van het type (0 942 72) voldoet

aan de richtlijnen van 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op:

www.legrandoc.com

Knipperen Modus

Traag

Snel Iemand belt (aan)

Achtereenvolgend of afwisselend Lage batterij ontvanger

Strictly comply with instructions for installation and use.

1Receiver description

A. Speaker

B. Melody selection

C. Volume control

D. Additional transmitter pairing

E. Light indicator setting

F. Micro USB socket

G. Indicator light (LED)

2Transmitter description

A. Name Plate

B. Weatherproof button

C. Light indicator

3Transmitter/receiver pairing

Additional transmitters pairing: 4 maximum for 1 receiver (See procedure drawing 3)

4Receiver installation: wall mounted/free-standing/plugged

5Transmitter installation with screws/adhesive/free-standing

6Changing Receiver/Transmitter Batteries

Do not use rechargeable batteries

7Technical characteristics

Radio operating range: 200 m - 180 m receiver 230 V~ free elds conditions

Receiver sound power: 85 dB - 80 dB receiver 230 V~

Plug-in receiver power supply: 230 V~ - Frequency: 50/60 Hz

Receiver power supply: 3 x 1.5 V AA batteries (not included) / plug

Transmitter power supply: 1 x 3 V battery (CR2032) included

Frequency band: 433.05-434.79 MHz

RF power level: < 10 mW

Degree of protection of doorbell: IP 54 - of the receiver: IP 20

8Flashing light

9MP3

1 - Install the software on a computer, from the internal

memory of the doorbell, using the USB cable provided

9MP3 (continued)

2 - Click on the icon to launch the software

3 -

4 - Click + to import an MP3 melody in the selection window

5 - Select the melody and press play (mandatory 1 time)

6 - Set the duration of your melody by selecting the beginning and the end and then click ✂

7 - The software asks you to conrm where to save the new MP3 le: receiver memory

8 - To set the MP3 melody, select it with the B button

The undersigned, LEGRAND, declares that radio equipment of the type (0 942 72)

complies with Directive 2014/53/EU.

The full text of the EU declaration of conformity can be found at:

www.legrandoc.com

Flashing Mode

Slow

Fast Someone rings

Alternating Low receiver battery

Einbau- und Gebrauchsanleitungen sind genau zu beachten.

1Gong Beschreibung

A Lautsprecher

B. Musikauswahl

C. Lautstärkeregler

D. Koppelung mit Klingeltaster

E. LED Leuchtsignal

F. Micro USB Steckplatz

G. Leuchtsignal

2Klingeltaster

A. Namesnschild

B. Klingeltaste

C. LED Leuchtsignal

3Koppelung Gong & Klingeltaster

Koppelung von max. 4 Klingeltastern mit einem Gong möglich

(Schritte für Koppelung siehe Punkt 3)

4Installationsart Gong: Freistehend oder Aufputzmontage / angeschlossen

5Installationsart Klingeltaster: Freistehend oder mit Schrauben oder Klebestreifen

6Wechseln der Gong-/ Klingeltaster Batterie

Verwenden Sie keine wiederauadbaren Batterien

7Technische Eigenschaften

Funk-Reichweite: 200 Meter freies Feld - 180 m Gong 230 V~

Lautstärke auf 1 Meter 85 db - 80 dB Gong 230 V~

Funk-Gong SET 230 V~: Spannungsversorgung 230 V~ - 50/60 Hz

Gong: Spannungsversorgung 3 x 1,5 V AA Batterien (nicht beigepackt) / plug

Gong: Spannungsversorgung 1 x 3 V Batterie CR2032 beigepackt

Frequenzband: 433.05-434.79 MHz

Leistungsstufe RF : < 10 mW

Schutzart Gong: IP 54 Schutzart Klingeltaster: IP 20

8LED Blitzlicht Modus

9MP3

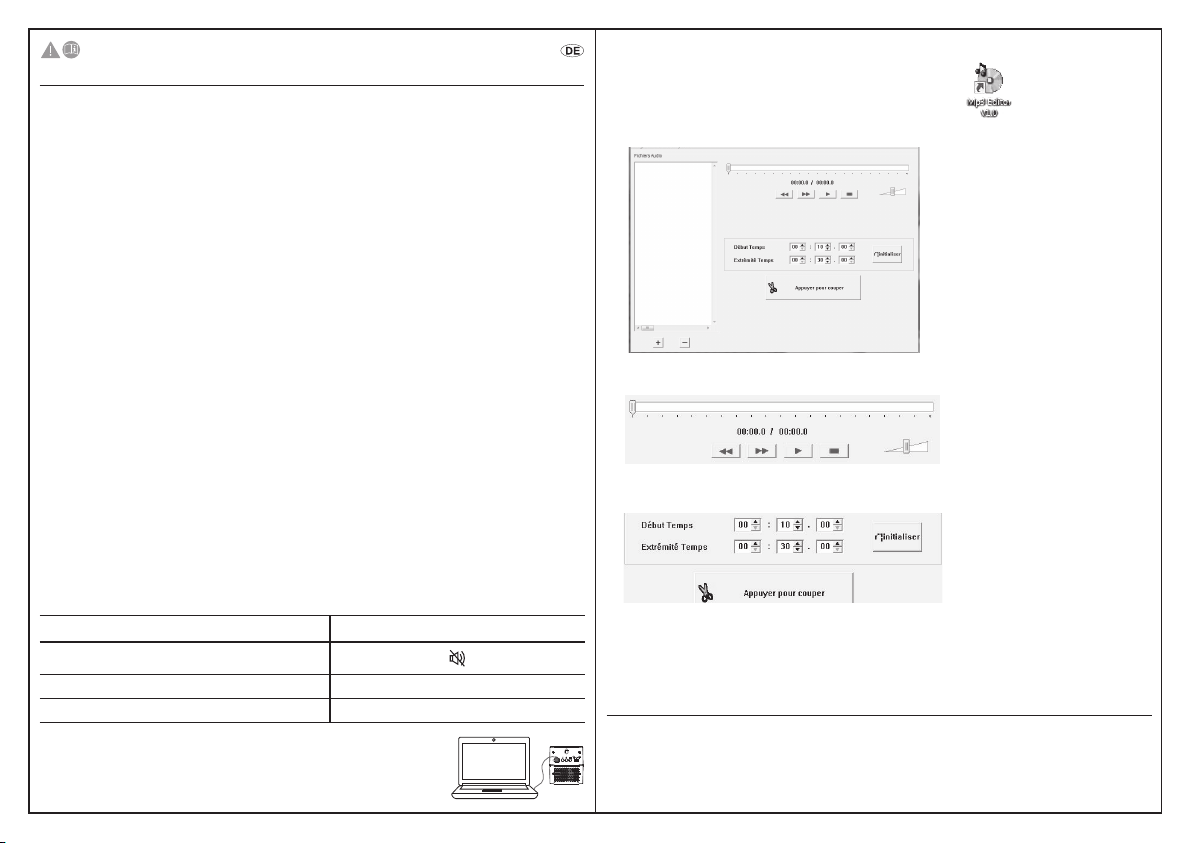

1 - Installieren Sie die Software auf einem Computer

mit dem mitgelieferten USB-Kabel, indem Sie den Computer

mit dem Gong verbinden.

9MP3 (Fortsetzung)

2 - Klicken Sie auf das Symbol, um die Software zu starten

3 -

4 - Klicken Sie auf +, um eine MP3-Melodie im Auswahlfenster zu importieren

5 - Wählen Sie die Melodie aus und drücken sie Play

6 - Lege die Laufzeit deiner Melodie fest, indem Sie den Anfang und das Ende der Melodie

angeben und dann auf ✂klicken

7 - Bitte bestätigen Sie den Pfad in der Software, wo die neue MP3-Datei gespeichert werden

soll: interner Speicher des Gongs

8 - Um die MP3-Melodie auszuwählen, bestätigen Sie diese mit der Taste B.

Legrand bestätigt hiermit, dass unser Funksignal-Gerät der Type (0 942 72)

die Direktive 2014/53/EU erfüllt.

Die komplette Konformitätserklärung finden sie unter:

www.legrandoc.com

LED Blitzlicht Modus

Langsam

Schnell Jemand klingelt

Abwechselnd Batterie schwach

Respetar estrictamente las condiciones de instalación y uso.

1Descripción receptor

A. Altavoz

B. Selección de la melodia

C. Control del volumen

D. Vinculación del timbre adicional

E. Ajuste del indicador luminoso

F. Toma micro-USB

G. Indicador luminoso (led)

2Descripción emisor

A. Portaetiquetas para nombre

B. Pulsador estanco

C. Indicador luminoso

3Vinculación del emisor con el receptor

Vinculación de los timbres adicionales: 4 como máximo para 1 receptor (ver esquema nº3)

4Instalación del receptor: en la pared / con adhesivo / enchufado

5Instalación del emisor: con tornillo / con adhesivo / en horizontal

6Cambio de pilas receptor/emisor

No utilizar pilas recargables

7Características técnicas

Alcance en campo abierto: 200 m receptor de batería, 180 m receptor de 230 V~

Potencia receptores: 85 dB receptor de batería, 80 dB receptor de 230 V~

Alimentación receptor plug-in: 230 V~ - Frecuencia: 50/60 Hz

Alimentación receptor: 3 pilas AA de 1,5 V (no incluidas plug)

Alimentación emisor: 1 pila 3 V (CR2032) incluida

Banda de frecuencia: 433.05-434.79 MHz

Nivel de potencia de RF: < 10 mW

Grado de protección del timbre: IP54 - de los receptores: IP20

8Parpadeo luminoso

9MP3

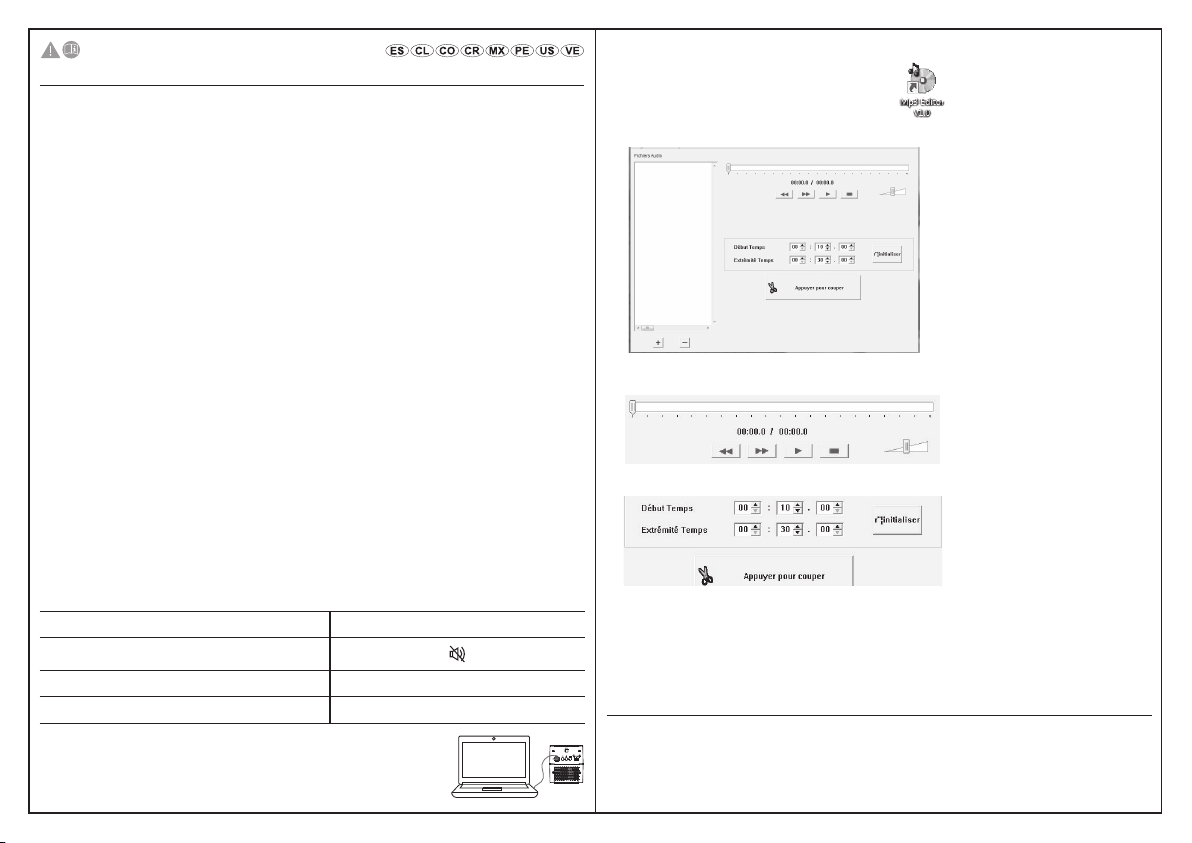

1- Instale el programa en el ordenador con el cable USB

incluido, desde la memoria interna del timbre

9MP3 (continuación)

2 - Haga clic en el icono para iniciar el programa

3 -

4 - Haga clic en + para importar una melodia MP3 en la ventana de selección

5 - Seleccione la melodia y pulse reproducir (obligatorio 1 vez)

6 - Dena la duración de la melodía seleccionando el inicio y el n y haga clic en ✂

7 - El programa le pedirá conrmar la ubicación en la que guardar el nuevo archivo MP3:

memoria receptor

8 - Para denir la melodía MP3 en el receptor, selecciónela con el botón B

El abajo firmante, LEGRAND, declara que el equipo radioeléctrico de tipo (0 942 72) cumple con la

directiva 2014/53/UE.

El informe completo de la declaración UE de conformidad se encuentra disponible en

www.legrandoc.com

Parpadeo Modo

Lento

Rápido Alguien llama

Alterno Batería del receptor baja

Respeitar estritamente as condições de instalação e utilização.

1Descrição recetor

A. Alta voz

B. Seleção da melodia

C. Controlo do volume

D. Associação de campainha adicional

E. Ajustar do indicador luminoso

F. Tomada micro USB

G. Indicador luminoso (LED)

2Descrição emissor

A. Porta etiqueta para nome

B. Botão estanque

C. Indicador luminoso

3Associação do emissor com o recetor

Associação campainhas adicionais: máx. 4 campainhas para 1 recetor (cf esquema N.º 3)

4Instalação do recetor: na parede / com adesivo dupla face / móvel

5Instalação do emissor: parafusos / adesivo dupla face / horizontal

6Substituição baterias recetor/emissor

Não utilizar pilhas recarregáveis

7Características técnicas

Alcance rádio: 200 m em campo aberto - 180 m do recetor 230 V~

Potência toque: 85 dB - 80 dB do recetor 230 V~

Alimentação recetor encastrar: 230 V~ - Frequência: 50/60 Hz

Alimentação recetor: 3 pilhas AA de 1,5 V (não incluídas)

Alimentação recetor: 1 pilha 3 V (CR2032) (não incluída)

Banda de frequência: 433,05-434,79 MHz

Nível de potência de RF: <10 mW

Índices de proteção: campainha IP 54 / recetor IP 20

8Piscar luminoso

9MP3

1 - Instale o software no computador graças ao cabo USB

incluído, a partir da memória interna da campainha

9MP3 (seguinte)

2 - Clique no ícone para lançar o software

3 -

4 - Clique em "+" para importar uma melodia MP3 na janela de seleção

5 - Selecione a melodie e carregue em reproduzir (obrigatória 1 vez)

6 - Dena a duração da melodia selecionando o início e o m e depois carregue em ✂

7 - O software pede-lhe para conrmar o local onde guardar o novo cheiro MP3: memória

recetor

8 - Para denir a melodia MP3, selecioná-la com o botão B

O abaixo assinado, LEGRAND, declara que o equipamento radioelétrico de tipo (0 942 72) cumpre

com a diretiva 2014/53/EU.

O texto completo da declaração EU de conformidade encontra-se disponível no seguinte endereço:

www.legrandoc.com

Piscar Modo

Lento

Rápido Alguém chama

Sequencial ou alternado Bateria do recetor fraca

Να τηρείτε αυστηρά τι συνθήκε εγκατάσταση και χρήση.

1Περιγραφή δέκτη

Α. Ηχείο

Β. Επιλογή ελωδία

C. Ρύθιση ήχου

D. Συντονισό ε επιπλέον ποπό

Ε. Ρύθιση τη φωτεινή ένδειξη

F. Πρίζα micro USB

G. Φωτεινή ένδειξη (led)

2Περιγραφή πομπού

Α. Ετικέτα

Β. Στεγανό πουτόν

C. Φωτεινή ένδειξη

3Συντονισμός πομπού / δέκτη

Συντονισό ε επιπλέον ποπού : 4 max για 1 δέκτη (βλ. ιαδικασία σχεδιου 3)

4Εγκατάσταση δέκτη : επίτοιχη / σε έπιπλο / ε σύνδεση

5Εγκατάσταση πομπού : ε βίδε / ε αυτοκόλλητο / σε έπιπλο

6Αντικατάσταση μπαταριών Δέκτη / Πομπού

Μη χρησιοποιείτε επαναφορτιζόενε παταρίε

7Τεχνικά χαρακτηριστικά

Εβέλεια : 200 m σε ελεύθερο πεδίο - 180 m δέκτη 230 V~

Ενταση ήχου δέκτη : 85 dB - 80 dB δέκτη 230 V~

Τροφοδοσία δέκτη πρίζα : 230 V~ - Συχνότητα : 50/60 Hz

Τροφοδοσία δέκτη : 3 x 1.5 V AA παταρίε (δεν περιλαβάνονται)

Τροφοδοσία ποπού: 1 x 3 V παταρία (CR2032) - περιλαβάνεται

Ζώνη συχνοτήτων: 433,05-434,79 MHz

Στάθη ισχύο RF: < 10 mW

είκτη προστασία πουτόν κουδουνιού : IP54 - έκτη IP 20

8Φως που αναβοσβήνει

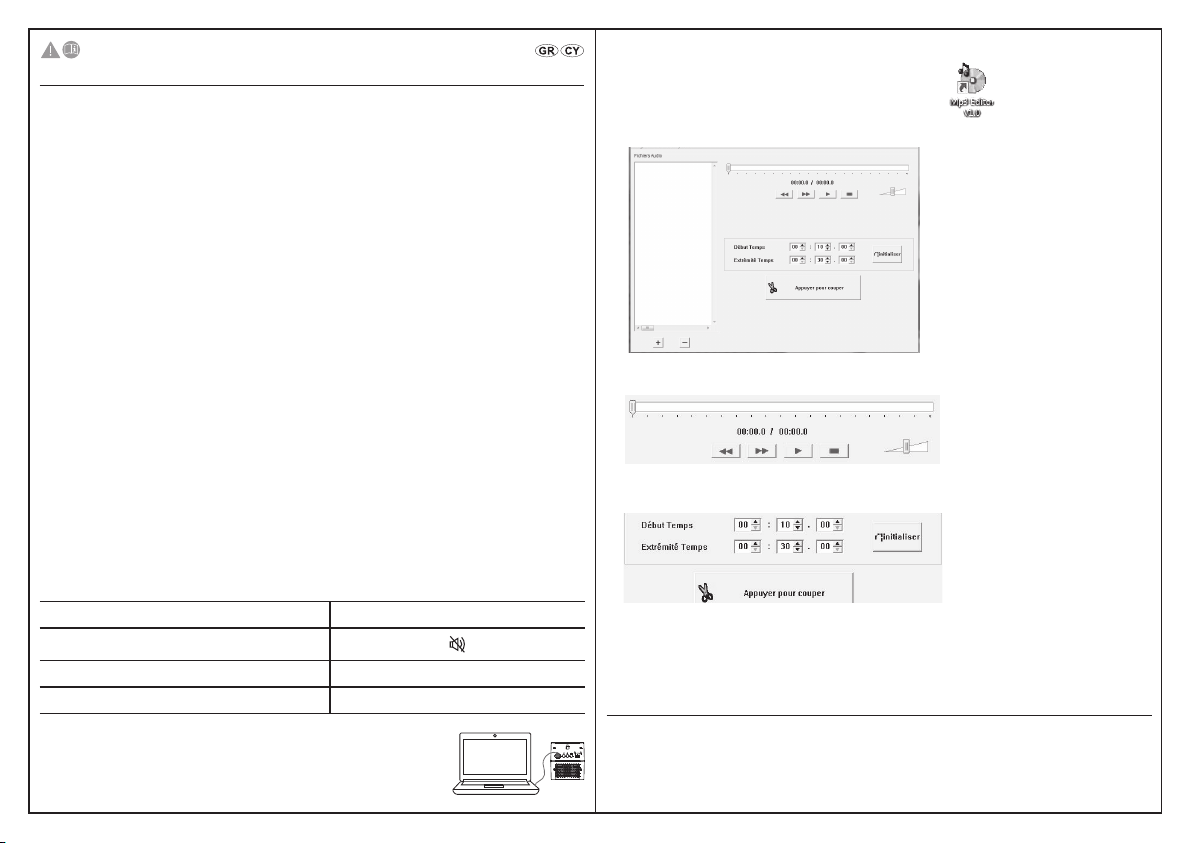

9MP3

1- Εγκαταστήστε το λογισικό, από την νήη του

κουδουνιού, σε ένα υπολογιστή χρησιοποιώντα

το καλώδιο USB που περιλαβάνεται στη συσκευασία

9MP3 (συνέχεια)

2 - Κάντε κλικ στο εικονίδιο για να ξεκινήσετε το λογισικό

3 -

4 - Κάντε κλικ στο + για να εισάγετε ια ελωδία τύπου MP3 στο παράθυρο τη επιλογή

5 - Επιλέξτε τη ελωδία και πιέστε στο πλήκτρο τη αναπαραγωγή ( υποχρεωτικό 1 φορά)

6 - Ρυθίστε τη διάρκεια τη ελωδία σα επιλέγοντα την αρχή και το τέλο και στη συνέχεια

κάνοντα κλικ στο ✂

7 - Το λογισικό σα ζητά να επιβεβαιώσετε το σηείο όπου θα αποθηκεύσετε το νέο αρχείο

MP3 : νήη του δέκτη

8 - Για να καθορίσετε την ελωδία MP3 , επιλέξτε τη ε το πλήκτρο B

Ο κάτωθι υπογεγραμμένος, LEGRAND, δηλώνει ότι τα υλικά ασύρματης τεχνολογίας του τύπου

(0 942 72) είναι σύμφωνα με την Οδηγία 2014/53 / EU.

Το πλήρες κείμενο της δήλωσης συμμόρφωσης της ΕΕ είναι διαθέσιμο στην ηλεκτρονική διεύθυνση

www.legrandoc.com

Τρόπος που αναβοσβήνει Λειτουργία

Αργά

Γρήγορα Κάποιο καλεί

ιαδοχικά Χαηλή παταρία δέκτη

Ściśle przestrzegać instrukcji dotyczących instalacji i użytkowania.

1Opis odbiornika

A. Głośnik

B. Wybór dźwięku

C. Regulacja głośności

D. Dodanie dodatkowego przycisku do zestawu

E. Ustawienia wskaźnika świetlnego

F. Gniazdo micro USB

G. Wskaźnik (led)

2Opis nadajnika

A. Etykieta opisowa

B. Przycisk bryzgoszczelny

C. Podświetlenie przycisku

3Połączenie nadajnika i odbiornika

Parowanie dodatkowych nadajników maksymalnie 4 dla 1 odbiornika (patrz schemat 3)

4Montaż odbiornika: naścienny / mobilny / odbiornika wtyczkowego

5Instalacja przycisku za pomocą śrub /taśma dwustronna przylepna / brelok

6Wymiana baterii nadajnika / odbiornika

Nie używać baterii akumulatorów

7Dokumentacja techniczna

Zasięg : 200 m na otwartej przestrzeni - 180 m odbiornik 230 V~

Moc akustyczna odbiornika: 85 dB - 80 dB odbiornik 230 V~

Zasilanie odbiornika wtyczkowego : 230 V~ - Częstotliwość 50/60 Hz

Zasilanie odbiornika: 3 x bateria 1,5 V AA (brak w zestawie)

Zasilanie nadajnika 1 x bateria 3 V (CR2032) w zestawie

Pasmo częstotliwości: 433.05-434.79 MHz

Poziom mocy RF: < 10 mW

Stopień ochrony IP 54 dla nadajnika, IP 20 - dla odbiornika

8Migający LED

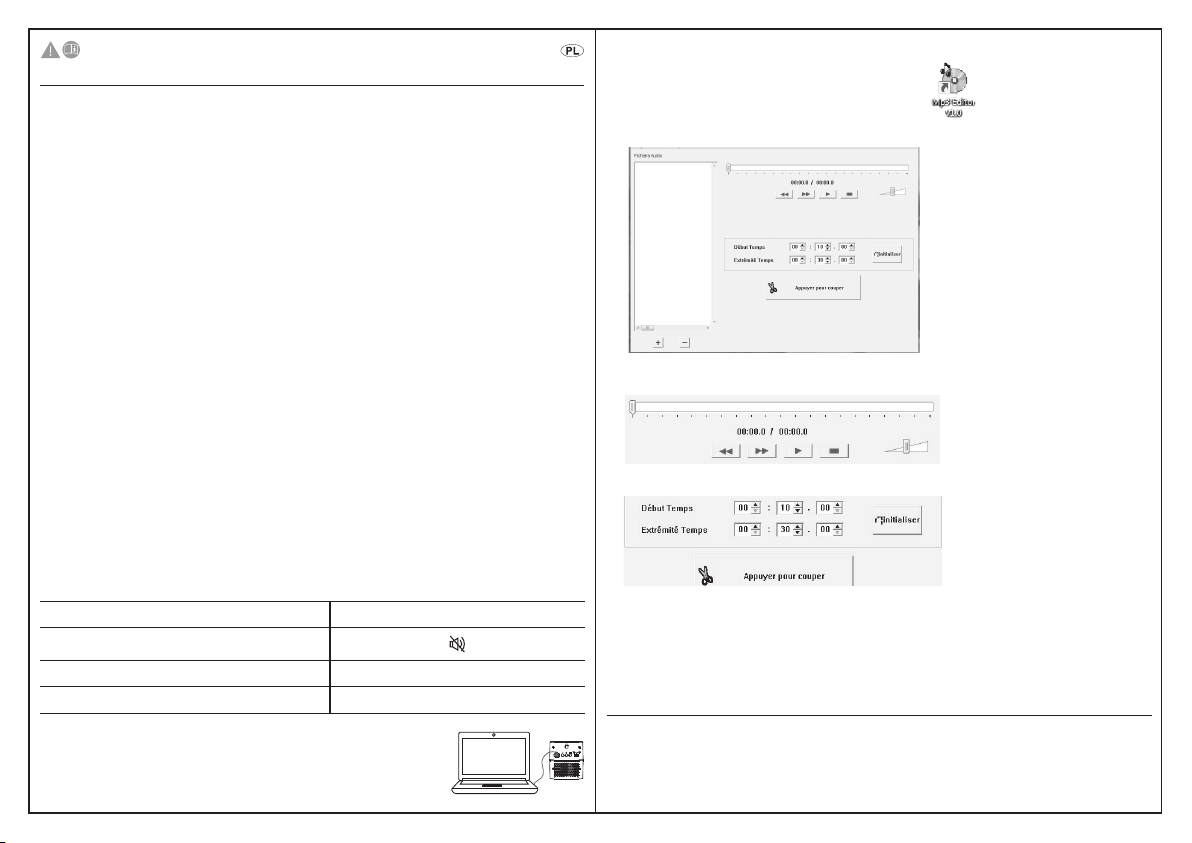

9MP3

1 - Zainstalować oprogramowanie na komputerze za pomocą

dołączonego kabla USB. Oprogramowanie znajduje

się w wewnętrznej pamięci dzwonka

9MP3 (kontynuacja)

2 - Kliknąć na ikonę, aby uruchomić oprogramowanie

3 -

4 - Kliknąć + zaimportować melodię MP3 w oknie wyboru

5 - Wybrać melodię i wcisnąć play (wymagane 1 raz)

6 - Ustawić czas melodii wybierając początek i koniec oraz kliknąć ✂

7 - Oprogramowanie zażąda potwierdzenia gdzie zapisać nowy plik MP3: pamięć odbiornika

8 - Melodię MP3 ustawić za pomocą przycisku B

LEGRAND, zaświadcza, że elementy radiowe typu (0 942 72)

spełnia wymagania Dyrektywy 2014/53 / UE.

Pełna treść deklaracji zgodności z wymogami UE znajduje się na stronie

www.legrandoc.com

Miganie Tryb

Wolne

Szybkie Ktoś dzwoni

Zmienne Niski poziom baterii odbiornika

Table des matières

Langues :

Autres manuels LEGRAND Accessoires

LEGRAND

LEGRAND 0 419 03 Manuel utilisateur

LEGRAND

LEGRAND 5 742 00 Manuel utilisateur

LEGRAND

LEGRAND Watt Stopper CI-355 Manuel utilisateur

LEGRAND

LEGRAND Wattstopper DT-305 Manuel utilisateur

LEGRAND

LEGRAND WIREMOLD deQuorum DQFF15BK Manuel utilisateur

LEGRAND

LEGRAND 0 784 58 Manuel utilisateur

LEGRAND

LEGRAND Wattstopper LMDX-100 Manuel utilisateur

LEGRAND

LEGRAND Celiane 673 13 Manuel utilisateur

LEGRAND

LEGRAND Pass & Seymour PSHB120277L Series Manuel utilisateur

LEGRAND

LEGRAND DX2 Series Manuel utilisateur

LEGRAND

LEGRAND WattStopper WP-605 Manuel utilisateur

LEGRAND

LEGRAND Wattstopper CI-305 Manuel utilisateur

LEGRAND

LEGRAND Celiane 675 41 Manuel utilisateur

LEGRAND

LEGRAND 0 489 59 Manuel utilisateur

LEGRAND

LEGRAND Wattstopper EW-200-120 Manuel utilisateur

LEGRAND

LEGRAND HPM D643/WES Manuel utilisateur

LEGRAND

LEGRAND 0 546 00 Manuel utilisateur

LEGRAND

LEGRAND WattStopper UT-300-1 Manuel utilisateur

LEGRAND

LEGRAND Wattstopper PW-311-I Manuel utilisateur

LEGRAND

LEGRAND WS-250 Manuel utilisateur

LEGRAND

LEGRAND Arteor HD15 Manuel utilisateur

LEGRAND

LEGRAND 5 551 Series Manuel d'instructions

LEGRAND

LEGRAND Wattstopper DSW-301 Manuel utilisateur

LEGRAND

LEGRAND Wattstopper PW-311-B Manuel utilisateur

Manuels Accessoires populaires d'autres marques

Hillco

Hillco 2810 Manuel utilisateur

Siemens

Siemens QSA2700D Manuel de l'opérateur

Contours

Contours ZY024 Manuel utilisateur

Saivod

Saivod VS621 Manuel utilisateur

Virtuox

Virtuox VirtuCLEAN 2.0 Manuel utilisateur

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuel utilisateur

Z-Wave

Z-Wave HSD-200Z Manuel utilisateur

turck

turck FMX-IM-2UPLI63FX Manuel utilisateur

Decagon Devices

Decagon Devices 10HS Manuel utilisateur

UPPAbaby

UPPAbaby Cup Holder Manuel utilisateur

Elko

Elko SmartSensor Leakage Wireless Manuel utilisateur

Grizzly

Grizzly H8371 Manuel utilisateur

Panasonic

Panasonic HG-T Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 250 Series Guide de référence

DigiDesign

DigiDesign 888/24 I/O Manuel utilisateur

PROZIS

PROZIS QUAY Manuel utilisateur

patagonia

patagonia PSI Vest Manuel utilisateur

SFC Energy

SFC Energy EFOY GO! Manuel utilisateur
