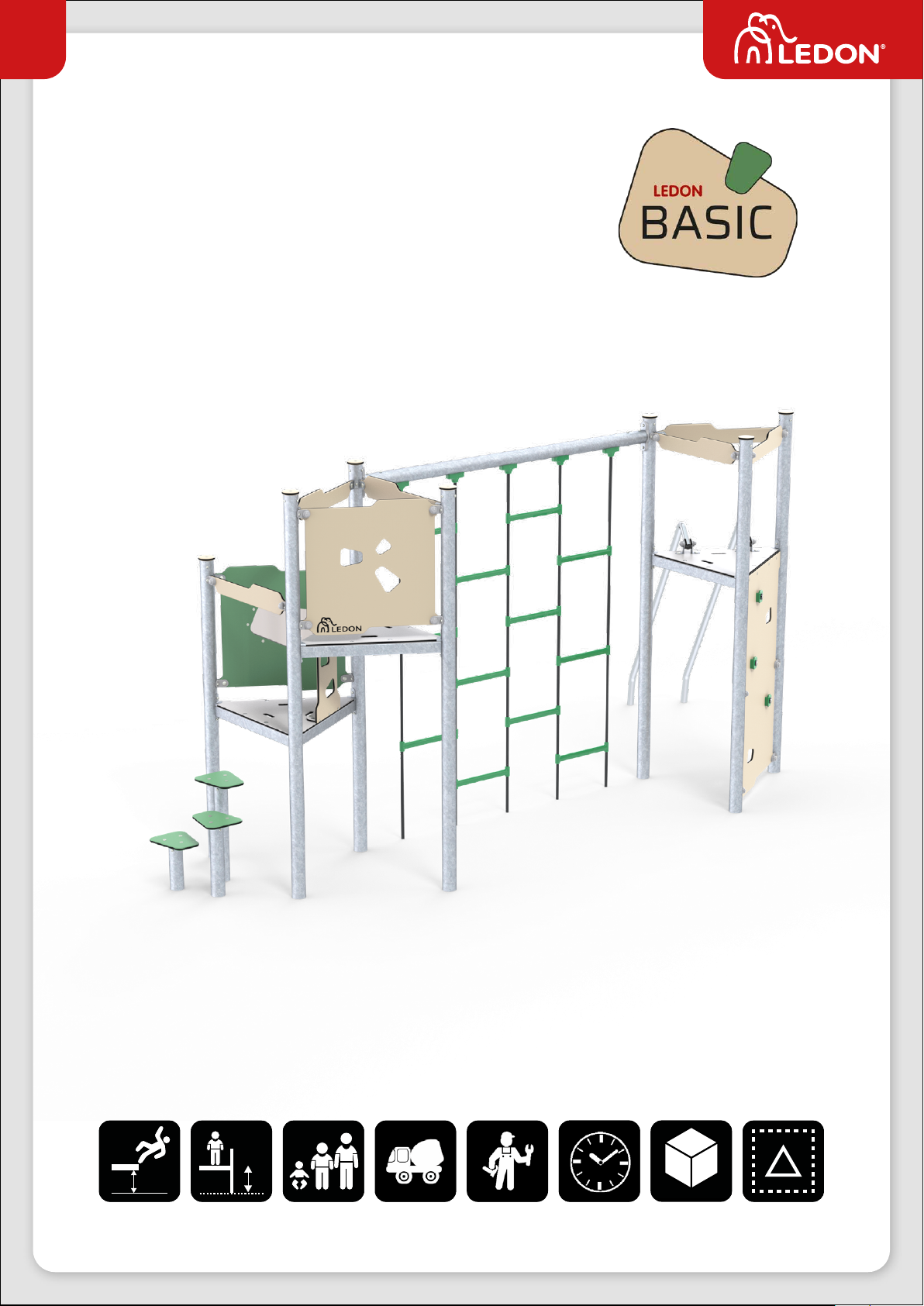

Ledon BASIC Baxter LB220G Manuel utilisateur

LB220G

214cm 90/140 cm 4+ Ja/Yes 2 12H 466 x 210 x 222 cm

(LxWxH)

777 x 525 cm

(LxW)

Assembly instructions

Montageanleitung • Montagevejledning

Baxter

MAX

Revision: 1.1

Date: Marts 3 , 2021

• Take all components from the pallet and place them on the ground

• Compare with components list – is everything there?

• Be at all times precise when measuring

• Unpack one component at a time and assemble it

• Usage of a water-level will increase precision

• Fall protection is the very last thing to be installed – along with the producer’s label

• Alle Bauteile von der Palette nehmen und auf den Boden legen.

• Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

• Beim Abmessen generell präzise arbeiten

• Ein Bauteil nach dem anderen auspacken und montieren

• Die Benutzung einer Wasserwaage erleichtert die Montage

• Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzenten-

etikett angebracht wird

• Tag komponenterne af pallen og læg dem på jorden

• Check efter komponentlisten om alle er med

• Vær omhyggelig med afstande generelt

• Pak én komponent ud af gangen og gør denne færdig

• Vær omhyggelig med brug af vatterpas

• Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

Good advice and tips

Ein paar gute Ratschläge und Tipps • Gode råd og vejledning

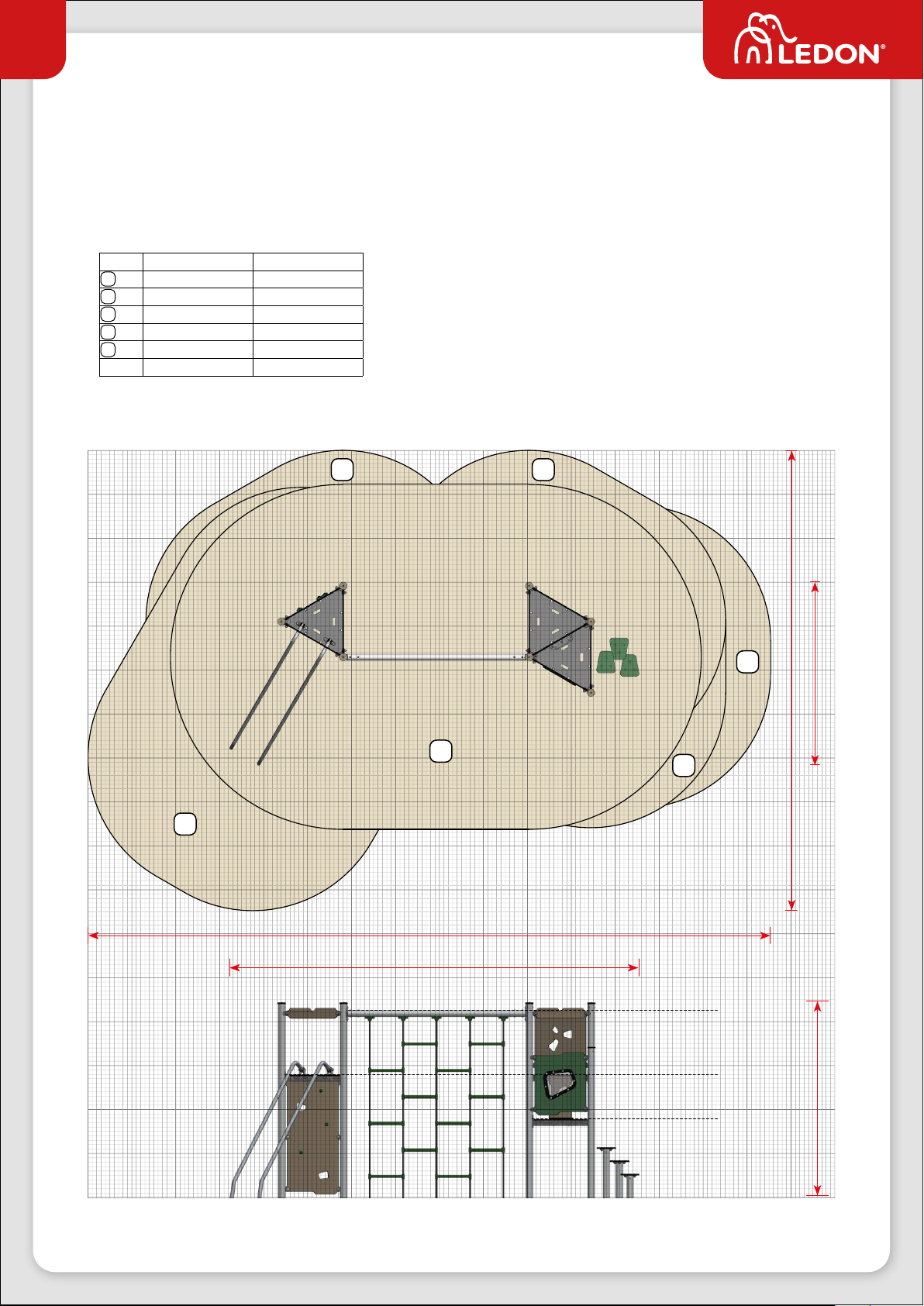

Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

(**) Slide exit areas are equivalent to a height of 100 cm.

Der Auslaufs Bereich der Rutsche, ist äquivalent eine Höhe von 100 cm.

Rutsjebaneudløbsområder svarer til en højde på 100 cm.

Height • Höhe • Højde (*) Area • Fläche • Areal

60 cm 1,32 m2

90 cm 0,76 m2

140 cm 2,36 m2

155 cm 4,98 m2

215 cm 20,4 m2

Total 29,82 m2

Scale • Maßstab • Målstok 1:50

0 1 2 3 4 5 6 7 8 m

466 cm

210 cm

524 cm

777cm

222 cm

Climb: 214 cm

Floor: 140 cm

Floor: 90 cm

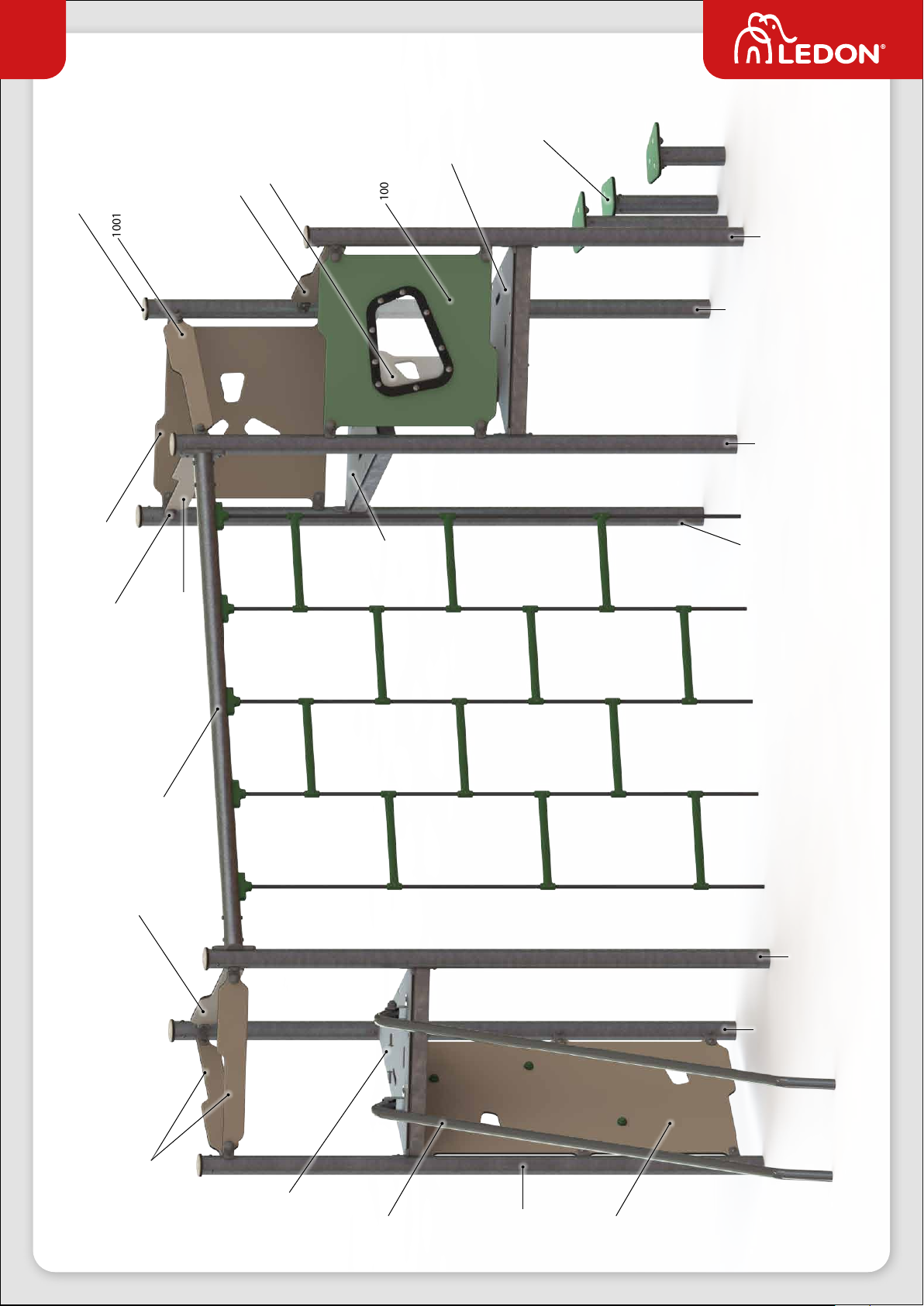

Components overview

Bauteileübersicht • Komponentoversigt

100106

100103

100113

170200

160004 +

160003 +

160040

160004 +

160003 +

160043

160004 +

160003 +

160042

100313

100107

100113

100101

100113

160135 +

160136 +

180006

100312 +

100302

126962 +

250,014

126952 +

250,014

126969 +

250,014

126963 +

250,014

126901 +

126902 +

126903 +

250,014 +

100307 +

100308

126971 +

250,014

126970 +

250,014

126968 +

250,014

175 cm

30 cm

38 cm

29,6 cm 29,6 cm

38 cm

211,2 cm

38 cm 38 cm

81,2 cm

153,8 cm

55 x 45 cm

30 x 80 cm

150 cm

172,3 cm

81,2 cm

40,6 cm 40,6 cm

81,2 cm

40,6 cm 40,6 cm

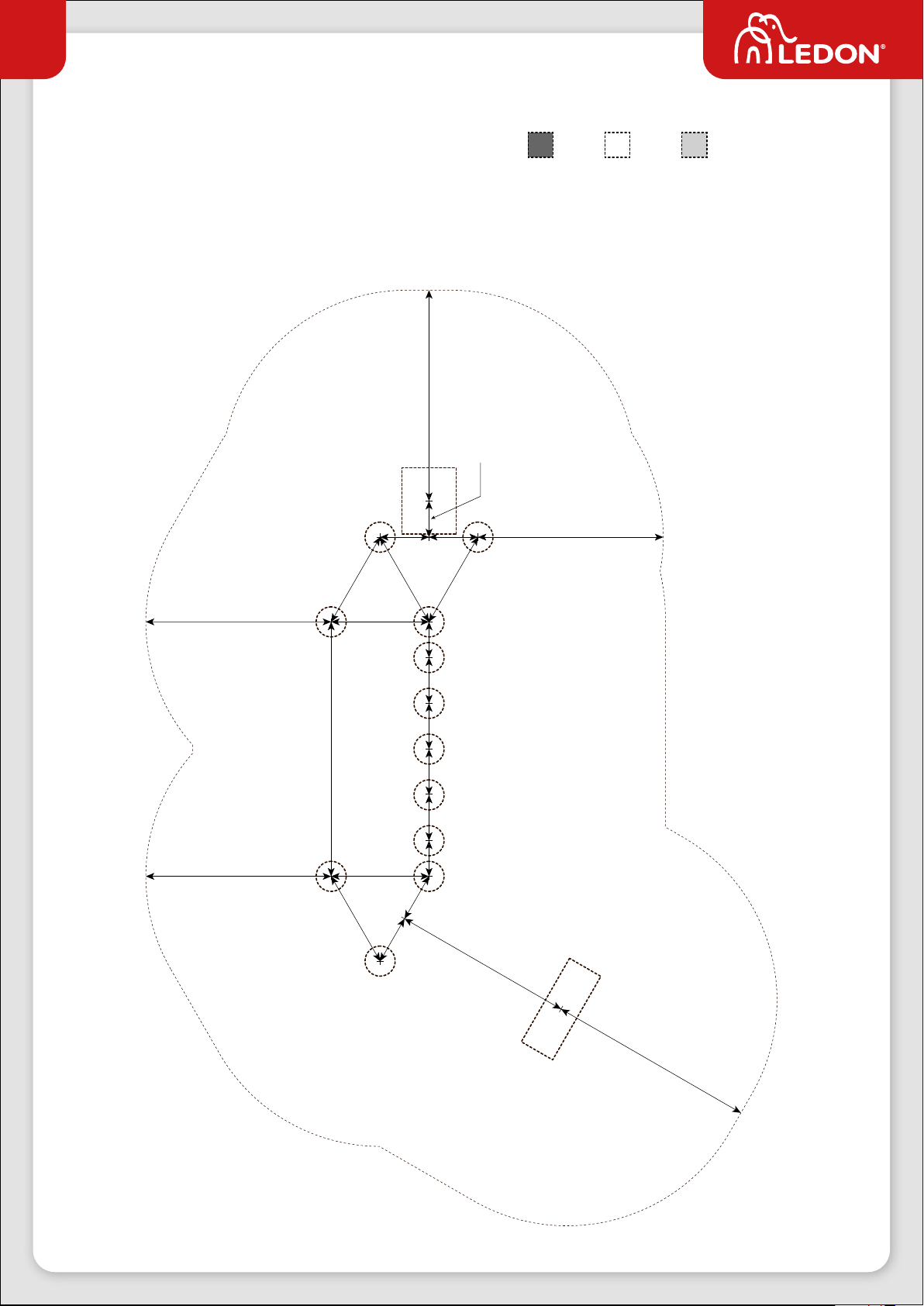

Site preparation

Vorbereitung • Pladsforberedelse

All holes with no other specied dimensions are Ø25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind Ø25 cm.

Alle huller uden anden angivet dimension er Ø25 cm.

Digging depths • Grabtiefen • Gravedybder:

50 cm 60 cm 80 cm

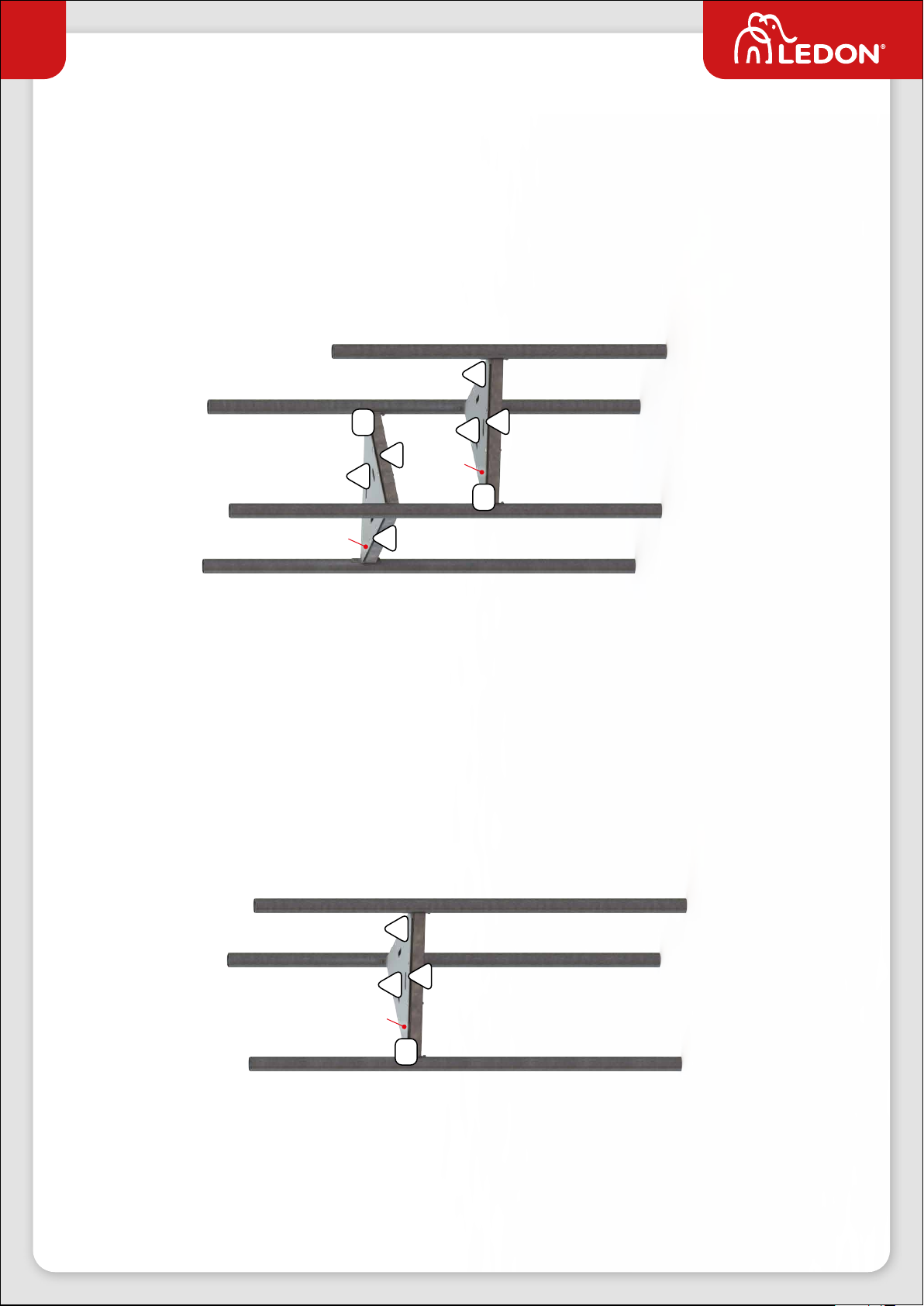

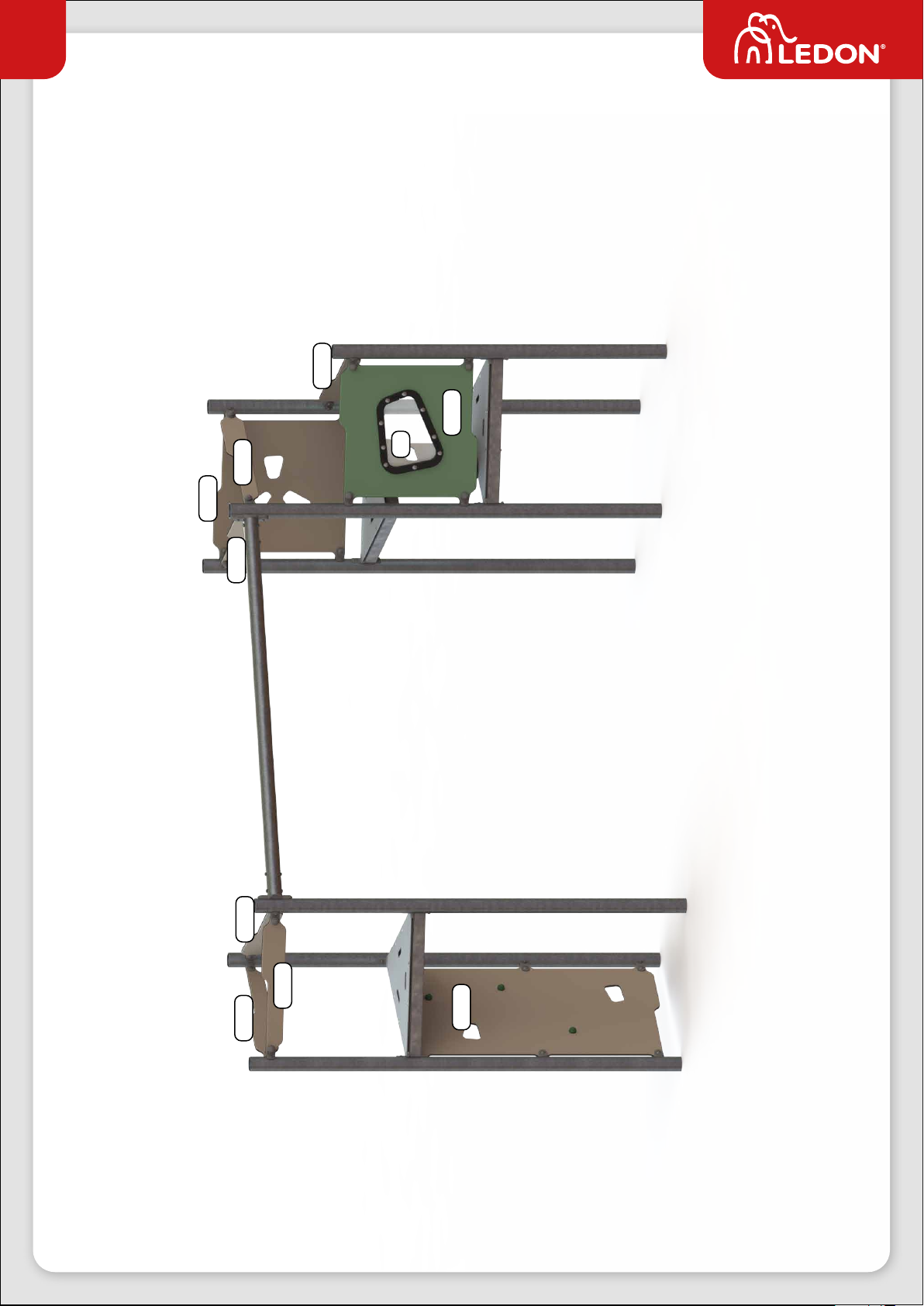

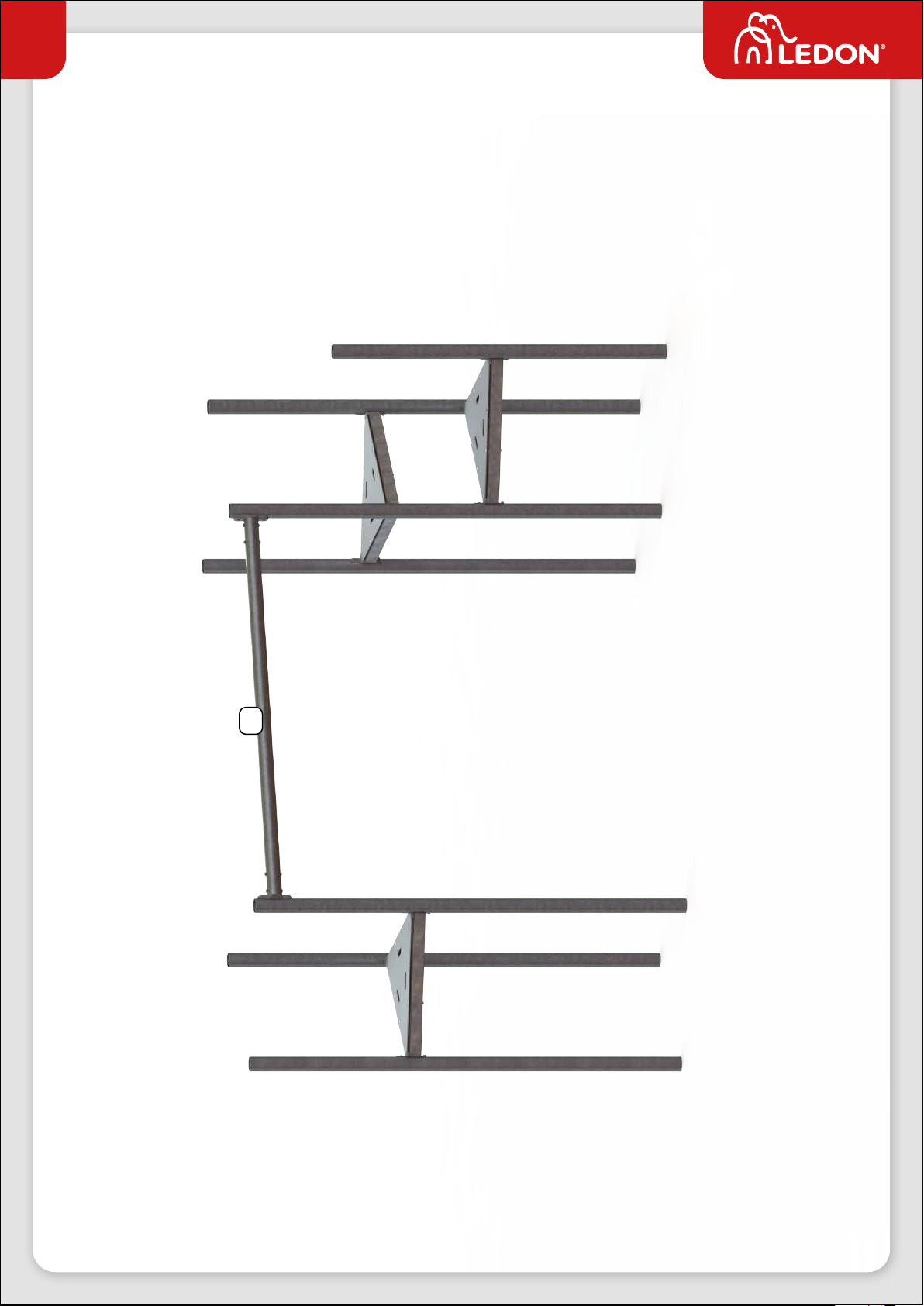

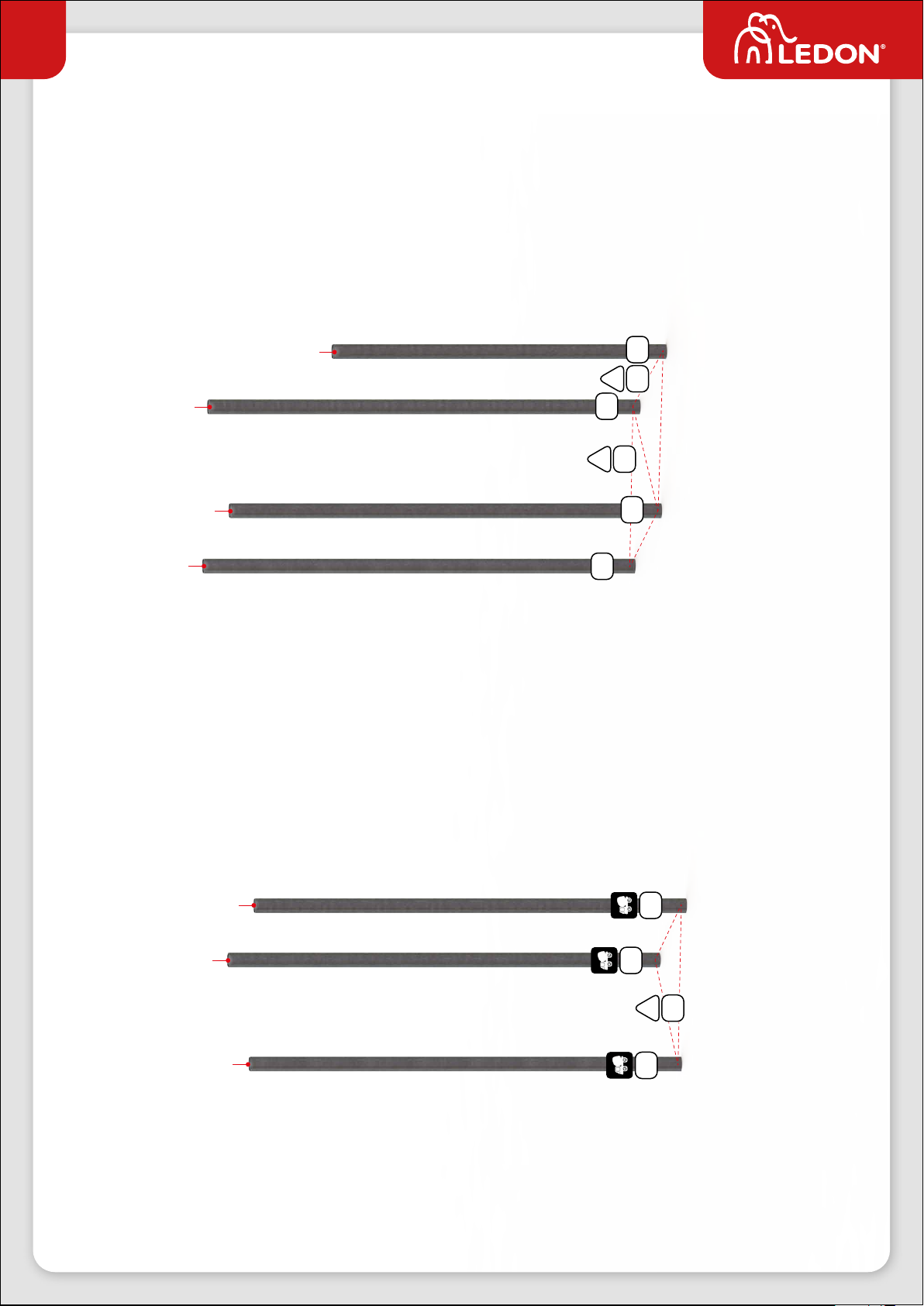

Assembly

Montage • Montage

126969

126968

126963

126971

126962

126970

126952

1B 1D

Assembly

Montage • Montage

160043

160040

160042

Assembly

Montage • Montage

Assembly

Montage • Montage

4A+B

4A+C

4A+B 4A+B

Assembly

Montage • Montage
