LED2WORK 110310-11 Manuel utilisateur

/ 2014/35/EU

Betriebsanleitung

User Instructions

BA 03/2019

TUBELED_70 AC

MASCHINENBELEUCHTUNG

LED Aufbauleuchte

MACHINE LIGHTING

LED surface-mounted luminaire

2 | BA TUBELED_70 AC . BA 03/2019

| Inhalt

1Bestimmungsgemäße Verwendung Seite 3

2Zum sicheren Betrieb Seite 3

3Sicherheitshinweise Seite 4

4Montage und Befestigung Seite 4

5Anschluss Seite 5

6 Wartung und Pflege Seite 6

7Gewährleistung Seite 6

8Entsorgung Seite 7

9Kundenbetreuung Seite 7

10 Technische Daten Seite 7

| Struktur der Sicherheits- und ergänzenden Hinweise

In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen

gekennzeichnet.

Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr.

Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen

den Gefährdungsgrad optisch.

zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht ver-

mieden, zum Tod oder ernster Verletzung führt.

zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-

den, zum Tod oder ernster Verletzung führen kann.

zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-

den, zu geringfügiger oder leichter Verletzung führen kann.

zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-

den, zu Sachschäden führen kann.

gibt Ihnen zusätzliche Informationen für die sichere und efziente

Verwendung des Produkts.

verweist auf die Einhaltung dieser Betriebsanleitung.

CE-Kennzeichnung: bestätigt die Konformität mit den geltenden

Normen und Rechtsvorschriften.

| 3

TUBELED_70 AC

1 | Bestimmungsgemäße Verwendung

Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Die Leuchte

ist für die Erstmontage über optional erhältliche Leuchtenhalter oder Montagewinkel

vorgesehen oder kann direkt eine herkömmliche 70mm Standard-Leuchte erstetzen.

Das Netzteil ist in der Leuchte verbaut. Anschlusswerte siehe „Technische Daten“. Die

Versorgungszuleitung selbst wird über eine M12 Steckverbindung - S-kodiert - an der

Leuchte angeschlossen.

2 | Zum sicheren Betrieb

Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen

mit den Versorgungsparametern der Maschine bzw. des Trafos übereinstimmen.

Maschinen und Geräte können durch verschiedene Einflüsse Span-

nungsspitzen abgeben. Diese Spannungsspitzen sind bei der

Stromversorgung über Maschinen oder Geräte zu vermeiden.

Betreiben Sie die Leuchte nur im befestigten Zustand. Die Leuchte darf nur lastfrei

angeschlossen werden, da Hot Plugging zur Zerstörung der LEDs führen kann.

Im Betrieb der Leuchte in einem 220 - 240V AC Netz können bei Anlaufen größerer

Maschinen (Induktivitätsverursacher), die ebenfalls aus diesem Netz versorgt werden,

sehr starke Störspitzen auftreten. Die Abweichung darf max. ± 10% betragen.

Die Sicherheitshinweise sowie alle anderen Informationen dieser

Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich

die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme

aufmerksam durch.

Halten Sie die Betriebsanleitung beim Gerät verfügbar. Sie muss

aufbewahrt und bei Weitergabe des Produktes an Dritte mit aus-

gehändigt werden.

Die Leuchte darf keinesfalls mit Tüchern, Folien o. anderem abge-

deckt werden. Objektabstand von der Leuchte mindestens 10 cm.

4 | BA TUBELED_70 AC . BA 03/2019

4 | Montage und Befestigung

Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden über-

prüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verlet-

zungsgefahr besteht.

Die LED-Leuchte selbst wird vollständig montiert ausgeliefert. Die Leuchte ist so

konstruiert, dass sie in einem vorhandenen, standardisierten 70 mm Maschinenleuch-

tenhalter befestigt werden kann.

Optional steht zur Befestigung folgendes Zubehör zur Verfügung:

Best.-Nr.

TUBELED_70 Montagewinkel, V2A, 1 Paar 210200-01

TUBELED_70 Leuchtenhalter, Aluminium, 1 Paar 210200-02

Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte

sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte be-

steht auf Grund des Eigengewichts Verletzungsgefahr!

3 | Sicherheitshinweise

Einbau und Installation elektrischer Geräte dürfen nur durch Elekt-

rofachkräfte erfolgen.

Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005.

Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand

oder andere Gefahren entstehen.

Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder

Last freischalten. Dabei alle Leitungsschutzschalter berücksichti-

gen, die gefährliche Spannungen an Gerät oder Last liefern. Auch

bei nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom

Netz getrennt.

Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand,

sicherheits- und gefahrenbewusst.

Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht,

dürfen diese nicht entfernt werden.

| 5

TUBELED_70 AC

5 | Anschluss

An der TUBELED_70 AC befindet sich ein Eingang über einen M12 Sensorstecker

S-kodiert. Über diesen wird die Leuchte mit geeignetem Anschlussmaterial an ein

230V AC Netz angeschlossen.

Die Leuchte darf nur im lastfreien Zustand angeschlossen werden,

da es sonst zur Zerstörung der Leuchte kommen kann. Das heißt,

wird die Leuchte direkt an eine Maschine oder ein 230V Netz

angeschlossen, müssen diese zur Installation ausgeschaltet und

lastfrei sein.

Zum Anschluss der Leuchte steht optional folgendes Zubehör zur Verfügung:

Best.-Nr.

Sensor Kabel, PUR, 5m

M12 Buchse/offene Leitungsenden, S kodiert, 220-240V AC

200100-14

Sensor Kabel, PUR, 2,5m

M12 Buchse/offene Leitungsenden, S kodiert, 220-240V AC

200100-15

Sensor Kabel, PUR, 10m

M12 Buchse/offene Leitungsenden, S kodiert, 220-240V AC

200100-16

M12 Buchse gerade (konfektionierbar),

S kodiert, 220-240V AC

200200-11

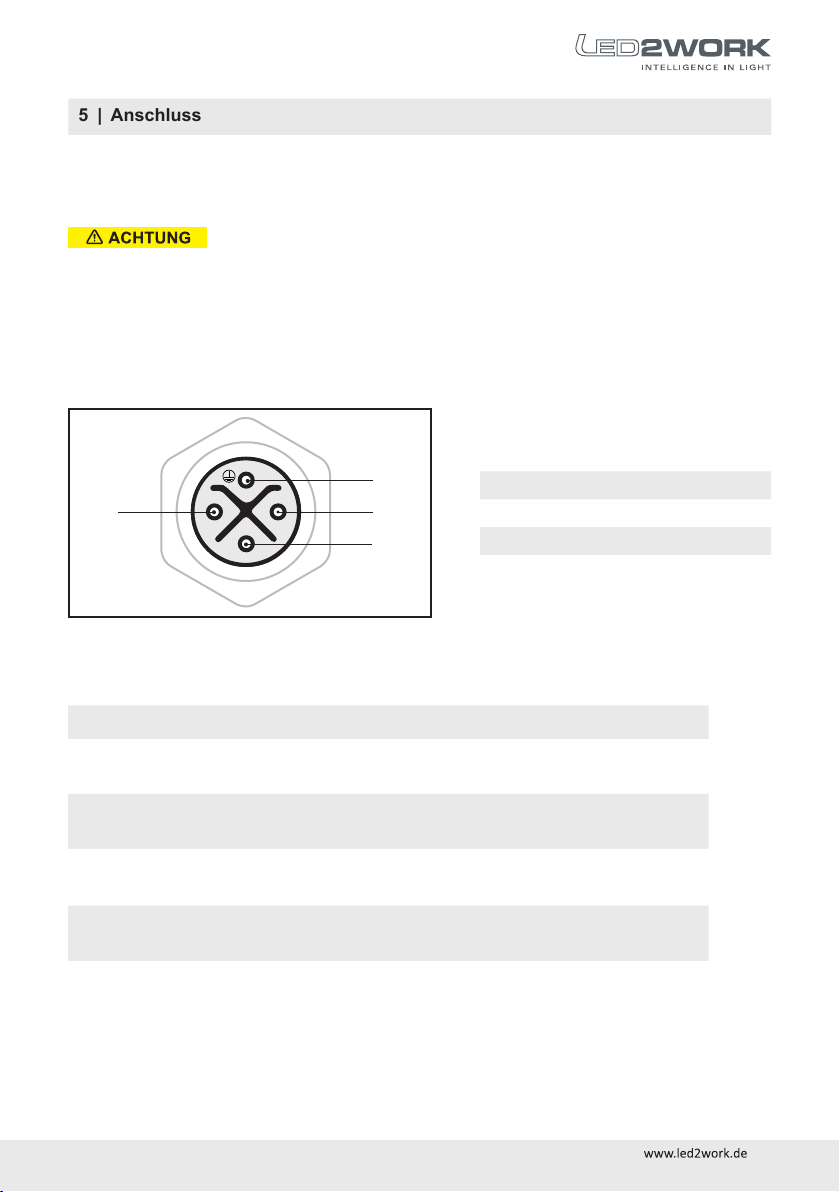

Die PIN-Belegung des M12 Steckers ist wie folgt:

Schemazeichnung M12-Stecker, S-kodiert

PIN-Belegung

PIN 1 = nicht belegt

PIN 2 = Außenleiter/Phase (L)

PIN 3 = Neutralleiter (N)

PIN 4 = Schutzleiter (PE)

6 | BA TUBELED_70 AC . BA 03/2019

7 | Gewährleistung

Wir übernehmen für dieses Gerät 36 Monate vom Kaufdatum an volle Gewähr. Diese

Gewährleistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung

und Beachtung der Betriebsanleitung.

Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am

Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- oder

Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so trägt er die Be-

weislast dafür, dass das Gerät bereits bei Erhalt der Ware mangelhaft war.

Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch

Abnutzung, fahrlässigen Gebrauch oder zweckentfremdete Verwen-

dung entstanden sind.

Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von

Schäden, die nicht an der LED-Leuchte selbst entstanden sind,

sind ausgeschlossen.

6 | Wartung und Pege

Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen an der Leuchte

vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur Montage).

Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und können nicht

ausgetauscht werden.

Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abküh-

len. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen

Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit

Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu

Verfärbungen des Gehäuses führen können.

Für Schäden, die durch die Verwendung ungeeigneter Reinigungs-

mittel entstehen, wird keine Gewährleistung übernommen.

Das interne Netzteil darf nur durch qualifiziertes Fachpersonal ge-

wechselt werden. Für vom Hersteller nicht zugelassene Netzteile

wird keine Gewährleistung übernommen. Der Hersteller haftet auch

nicht für direkte oder indirekte Folgeschäden durch unautorisierten

Eingriff in die Leuchte.

| 7

TUBELED_70 AC

9 | Kundenbetreuung

Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!

Per Telefon: +49 7231 44920-00

Mo bis Do 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr

Fr 8 Uhr bis 12 Uhr und 13 Uhr bis 15 Uhr

Per e-mail: info@led2work.de

8 | Entsorgung

Die Leuchte muss gemäß den länderspezifischen Vor-

schriften an einem geeigneten Entsorgungspunkt zum

Recyceln von Elektro- und Elektronikgeräten entsorgt

werden. (WEEE-Nr. 32828318)

TUBELED_70 – 220-240V AC, 5200K-5700K

Artikel-Nr. LED-Leuchte Länge

Abstrahlwinkel

Stromstärke max.

Leistungsaufn.

max.

110310-11 TUBELED_70 AC 300 mm 100° 0,08 A 17 W

110314-11 TUBELED_70 AC 300 mm 60° 0,08 A 17 W

110410-12 TUBELED_70 AC 560 mm 100° 0,13 A 31 W

110414-12 TUBELED_70 AC 560 mm 60° 0,13 A 31 W

110510-12 TUBELED_70 AC 1100 mm 100° 0,26 A 62 W

110514-12 TUBELED_70 AC 1100 mm 60° 0,26 A 62 W

110710-12 TUBELED_70 AC 1580 mm 100° 0,40 A 93 W

110714-12 TUBELED_70 AC 1580 mm 60° 0,40 A 93 W

10 | Technische Daten

Anschlusswerte 220 – 240 V~, 50 – 60 Hz

Schutzklasse I (Schutzerdung)

Lebensdauer LED > 60.000 h

Betriebstemperatur -10... +50 °C

Schutzart IP67 / IP69K

Techn. Sicherheitsprüfung DIN EN 62471

Irrtümer und Änderungen vorbehalten./Errors and technical changes excepted.

8 | BA TUBELED_70 AC . BA 03/2019

| Contents

1Proper use Page 9

2For safe operation Page 9

3 Safety information Page 9

4Assembly and Mounting Page 10

5Connection Page 10

6Maintenance and Care Page 11

7Warranty Page 11

8Disposal Page 12

9Customer service Page 12

10 Technical data Page 12

| Structure of safety and supplementary information

Important instructions are marked with signal words or symbols in this operating manual.

Some signal words denote the degree of the potential risk of injury. Colours and the

different shades of grey and triangular symbols visually underline the degree of danger.

Indicates an imminently hazardous situation which, if not avoided,

will result in death or serious injury.

Indicates a potentially hazardous situation which, if not avoided,

could result in death or serious injury.

Indicates a potentially hazardous situation which, if not avoided,

could result in minor or slight injury.

Indicates a potentially hazardous situation which, if not avoided,

could result in property damage.

Gives you additional information for the safe and efcient use of the

product.

Refers to compliance with these operating instructions.

CE marking: conrms conformity with applicable standards and

regulations.

| 9

TUBELED_70 AC

1 | Proper use

The luminaire is used for illumination. The luminaire is intended for mounting in optional

luminaire holders or can directly replace a existing older 70mm luminare.

For connection values see "Technical data". The supply cable is connected to the lumi-

naire via M12 plug connection/S-coded.

2 | For safe operation

The operating parameters of the LED luminaire specified on the type plate must cor-

respond to the supply parameters of the machine or of the transformer.

The safety information and all other information in this manual must

be followed. Read the entire operating manual carefully before

mounting and turning on.

Keep the operating manual with the device. It must be stored and

handed over to third parties when the product is passed on.

Machines or devices can emit voltage spikes due to various fac-

tors. These voltage spikes in the power supply via machines

or devices should be avoided!

Operate the luminaire only in a mounted status. Do only connect the luminaire in a

load free condition. Hot plugging can destroy the LEDs.

Under no circumstances may the luminaire be covered with cloths,

foils or similar. Object distance from the luminaire should be at

least 10 cm.

During the operation of the luminaire in a 220 -240V power supply net, it could be the

cause, that machines (induction perpetrators) inside the same power supply net cause

interference spikes at start. This deviations may only 10% max.

3 | Safety information

Installation of electrical equipment may only be carried out by quali-

fied electricians.

Follow the five safety rules according to DIN VDE 1005.

Failure to do so may result in damage to the LED luminaire, as well

as fire or other hazards.

Danger of electric shock! Disconnect before working on the

device or load. Ensure to disconnect all circuit breakers that supply

dangerous voltages to the device or load, when doing so. Even

when the device is switched off, the load is not galvanically isolated

from the mains.

10 | BA TUBELED_70 AC . BA 03/2019

Only use the device if it is completely free of faults, and with safety

and awareness in mind.

If warnings or symbols are attached to the luminaire, they must not

be removed.

When mounting the luminaire, make sure that the luminaire is

fastened securely and stably. If the luminaire falls down, its weight

poses a risk of injury!

4 | Assembly and Mounting

Check the LED luminaire before installation to ensure it is complete and shows no

signs of damage. Do not use the luminaire or accessories if they are damaged, as

there is a risk of injury.

The LED luminaire comes fully assembled. The luminaire is designed for fixing in a

standart 70 mm holder for machine lighting.

Optional there are following mounting accessories for this luminaire:

Item no.

TUBELED_70 luminaire bracket for rotatable mounting,

stainless V2A, pair

210200-01

TUBELED_70 Luminaire bracket, aluminium, pair 210200-02

5 | Connection

On the luminaire is an input for about a M12 connector S-coded. About this jack and

with suitable connection material the luminaire is connected with a 230V AC electric

power supply system.

For the installation on the power supply system the luminaire must

be electrically load-free. A direct connection of a luminaire via a

running machine can destroy the LEDs!

PIN assignment of the M12 connector is as follows:

Schematic drawing of M12 plug, S-coded

PIN allocation

PIN 1 = not connected

PIN 2 = external conductor/phase (L)

PIN 3 = neutral conductor (N)

PIN 4 = protective earth conductor

(PE)

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels LED2WORK Équipement d'éclairage

LED2WORK

LED2WORK TUBELED 40 II Integrated RGB-W Manuel utilisateur

LED2WORK

LED2WORK TUBELED 40 II Series Manuel utilisateur

LED2WORK

LED2WORK UNILED SL RGB-W Manuel utilisateur

LED2WORK

LED2WORK TUBELED-70 DC Manuel utilisateur

LED2WORK

LED2WORK UNILED II Manuel utilisateur

LED2WORK

LED2WORK CENALED SPOT Flexarm Manuel utilisateur

LED2WORK

LED2WORK TUBELED_40 II Manuel utilisateur

LED2WORK

LED2WORK TUBELED-25 Manuel utilisateur

LED2WORK

LED2WORK TUBELED 25 RGB-W Manuel utilisateur

LED2WORK

LED2WORK INROLED 70 DC Manuel utilisateur

LED2WORK

LED2WORK SPOTLED II Manuel utilisateur

LED2WORK

LED2WORK INROLED 70 AC Manuel utilisateur

LED2WORK

LED2WORK TUBELED 40 Element DC Manuel utilisateur

LED2WORK

LED2WORK TUBELED 40 Element DC Manuel utilisateur

Manuels Équipement d'éclairage populaires d'autres marques

Brizo

Brizo 8SP-MU-4 Manuel utilisateur

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manuel utilisateur

IKEA

IKEA BJÖRKSPIREA Manuel utilisateur

Laserworld

Laserworld Evolution Series ES-400RGB Manuel utilisateur

Alien

Alien RG STAR Manuel utilisateur

EuroLite

EuroLite LED B-40 Manuel utilisateur

Qazqa

Qazqa Suplux SL 3 Black 103062 Manuel utilisateur

Commercial Electric

Commercial Electric 54568141 Manuel utilisateur

CREE LIGHTING

CREE LIGHTING 304 Series Manuel utilisateur

Goobay

Goobay 49867 Manuel utilisateur

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manuel utilisateur

Alkalite

Alkalite Krypton KT-81 Manuel utilisateur

Clas Ohlson

Clas Ohlson GU10 Manuel utilisateur

DTS

DTS DELTA 10 F Manuel utilisateur

ring

ring Solar Steplight Manuel utilisateur

One Stop Gardens

One Stop Gardens 57696 Instructions de montage

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manuel utilisateur

SIREM

SIREM Swimeo A2 Manuel utilisateur
