LaserLiner SocketCheck Manuel utilisateur

SocketCheck

CAT II

300V

Lesen Sie vollständig die Bedienungsanleitung und das

beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist

aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Zuverlässiger und schneller Anschlusstest zur Erkennung von

fehlerhaften Verdrahtungen in Steckdosen. Mit Hilfe der Signal-

leuchten sowie der Kodierlegende kann der Zustand der Ver-

drahtung abgelesen werden.

Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezifikationen ein. Umbauten oder Veränderungen

am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die

Sicherheitsspezifikation.

• In der Überspannungskategorie II (CAT II – 300 V) darf die

Spannung von 300 V zwischen Prüfgerät und Erde nicht

überschritten werden.

• Setzen Sie das Gerät keiner mechanischen Belastung,

enormen Temperaturen oder starken Vibrationen aus.

• Beim Umgang mit Spannungen größer 25 V/AC bzw. 60 V/DC ist

besondere Vorsicht geboten. Beim Berühren der elektrischen Leiter

besteht bei diesen Spannungen bereits eine lebensgefährliche

Stromschlaggefahr.

• Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rück-

ständen benetzt, darf unter Spannung nicht gearbeitet werden.

Ab einer Spannung von > 25 V/AC bzw. 60 V/DC besteht

durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher

Stromschläge. Reinigen und trocknen Sie das Gerät vor der

Verwendung. Achten Sie beim Außeneinsatz darauf, dass das

Gerät nur unter entsprechenden Witterungsbedingungen bzw.

bei geeigneten Schutzmaßnahmen eingesetzt wird.

• Vergewissern Sie sich vor jeder Messung, dass der zu prüfende

Bereich (z.B. Leitung) und das Prüfgerät in einwandfreiem Zustand

sind. Testen Sie das Gerät an bekannten Spannungsquellen (z.B.

230 V-Steckdose zur AC-Prüfung). Das Gerät darf nicht mehr ver-

wendet werden, wenn eine oder mehrere Funktionen ausfallen.

• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

• Das Gerät ist nicht für den unbeaufsichtigten Dauereinsatz

vorgesehen.

• Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

Symbole

Warnung vor gefährlicher elektrischer Spannung:

Durch ungeschützte, spannungsführende Bauteile

im Gehäuseinneren kann eine ausreichende Gefahr

ausgehen, Personen dem Risiko eines elektrischen

Schlags auszusetzen.

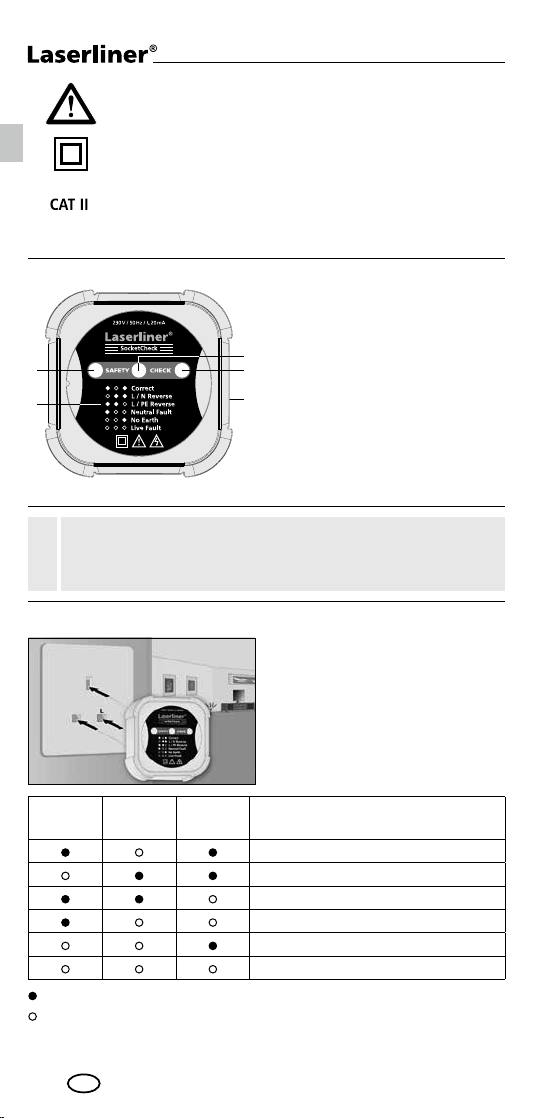

SocketCheck

Warnung vor einer Gefahrenstelle.

Schutzklasse II: Das Prüfgerät verfügt über

eine verstärkte oder doppelte Isolierung.

Überspannungskategorie II: Einphasige Verbraucher,

welche an normalen Steckdosen angeschlossen

werden; z.B.: Haushaltsgeräte, tragbare Werkzeuge.

Signal 1

Signal 2

Signal 3

Schukostecker (Rückseite)

Kodierlegende

Prüfen Sie das Gerät vor jeder Benutzung unter einem

bekannten Betriebsstromkreis laut angegebenem

Spannungsbereich des Gerätes.

Überprüfung von Steckdosen

Gerät in die Steckdose stecken.

Dabei darauf achten, dass die

TOP-Markierung oben steht.

Signal 1

(1)

Signal 2

(2)

Signal 3

(3) Testergebnis

Verdrahtung korrekt

L / N vertauscht

L / PE vertauscht

N unterbrochen

PE unterbrochen

L unterbrochen

Anzeige ist aktiv

Anzeige ist nicht aktiv

Die Schutzkontaktsteckdose BS 1363 Typ G ist verpolungs-

sicher. Der Phasenleiter L wird unten rechts angeschlossen

(Draufsicht s. Bild).

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten

Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und

Lösungsmitteln. Lagern Sie das Gerät an einem sauberen,

trockenen Ort.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss

nach der europäischen Richtlinie für Elektro-

und Elektronik-Altgeräte getrennt gesammelt

und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Technische Änderungen vorbehalten. 03.16

Technische Daten

Spannungsbereich 240 V ± 10%

Frequenzbereich 50 Hz

Fehlermode mit 3 Signalleuchten

Überspannungs-

kategorie

CAT II – 300 V

Verschmutzungsgrad 2

Feuchtigkeit max. 80% relative Luftfeuchte

(nicht kondensierend)

Schutzart

IP20

Lagertemperatur -10°C ... 70°C

Arbeitstemperatur 0°C ... 40°C

Abmessungen 62 x 62 x 71 mm (B x H x T)

Gewicht 63 g

SocketCheck

Read the operating instructions and the enclosed brochure

„Guarantee and additional notices“ completely. Follow the

instructions they contain. This document must be kept in a

safe place and passed on together with the device.

Function / Application

Reliable and fast connection testing for finding faulty wiring

in sockets. The status of the wiring can be read off with the aid

of the indicator lamps and code key.

Safety instructions

• The device must only be used in accordance with its intended

purpose and within the scope of the specifications. Modifications

or changes to the device are not permitted, this will otherwise

invalidate the approval and safety specifications.

• In overvoltage category II (CAT II – 300 V), the voltage between

the test device and earth must not exceed 300 V.

• Do not expose the device to mechanical stress, extreme temperatures

or significant vibration.

• If you are working with voltages higher than 25 V/AC / 60 V/DC,

exercise extreme caution. Touching the electrical conductors at such

voltages poses a risk of life-threatening electric shocks.

• If the device comes into contact with moisture or other conductive

residue, work must not be carried out under voltage. At and above

voltages of 25 V/AC / 60 V/DC, the presence of moisture creates

the risk of life-threatening electric shocks. Clean and dry the device

before use. When using the device outdoors, make sure that the

weather conditions are appropriate and/or that suitable protection

measures are taken.

• Before every measurement make sure that the area to be checked

(e.g. line) and the tester are in perfect operating condition.

Test the device by connecting it to known voltage sources

(e.g. a 230 V socket in the case of AC testing).

Stop using the device if one or a number of its functions fails.

• Please ensure compliance with the safety regulations set out

by local and national authorities with regard to the correct and

proper use of the device.

• The device is not suitable for unsupervised use.

• The measuring tools and accessories are not toys.

Keep out of reach of children.

Symbols

Warning about hazardous electrical voltage:

Unprotected live components inside the device housing

are capable of posing a risk of electric shock.

Danger area warning

Protection class II: The test device has reinforced or

double insulation.

Overvoltage category II: Single-phase consumers that

are connected to standard sockets, e.g. household

appliances, portable tools.

Signal 1

Signal 2

Signal 3

Earthing pin plug (rear)

Code key

Before using the device, you should always test it

on a main circuit you know to be operational within

the specified voltage range.

To check sockets

Plug the device into the socket.

Make sure that the word TOP

is at the top.

Signal 1

(1)

Signal 2

(2)

Signal 3

(3) Test result

Wiring correct

L / N reversed

L / PE reversed

N open

PE open

L open

Indicator active

Indicator not active

SocketCheck

The socket outlet with earthing contact BS 1363 Type G is

protected against polarity reversal. The phase conductor L is

connected at the bottom right (top view, see illustration).

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning

agents, scouring agents and solvents. Store the device in a clean

and dry place.

Subject to technical alterations. 03.16

Technical data

Voltage range

240 V ± 10%

Frequency range

50 Hz

Indicator

Error mode with 3 indicator lamps

Overvoltage category CAT II – 300 V

Pollution degree 2

Humidity Max. 80% relative air humidity

(no condensation)

Degree of protection IP20

Storage temperature -10°C ... 70°C

Operating temperature

0°C ... 40°C

Dimensions

62 x 62 x 71 mm (W x H x D)

Weight

63 g

EU directives and disposal

This device complies with all necessary standards

for the free movement of goods within the EU.

This product is an electric device and must be

collected separately for disposal according to

the European Directive on waste electrical and

electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

Lees de bedieningshandleiding en de bijgevoegde brochure

‚Garantie- en aanvullende aanwijzingen‘ volledig door.

Volg de daarin beschreven aanwijzingen op. Bewaar deze

documentatie en geef ze door als u het apparaat doorgeeft.

Functie / Toepassing

Betrouwbare en snelle aansluitingstest voor de lokalisatie van

verkeerde bedradingen in contactdozen. De toestand van

de bedrading kan worden afgelezen aan de hand van de

signaallampen en de code-legenda.

Veiligheidsinstructies

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven

specificaties. Ombouwwerkzaamheden of veranderingen aan het

apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en

de veiligheidsspecificatie te vervallen.

• In overspanningscategorie II (CAT II – 300 V) mag de spanning

van 300 V tussen het controleapparaat en de aarding niet worden

overschreden.

• Stel het apparaat niet bloot aan mechanische belasting, extreme

temperaturen of sterke trillingen.

• Bij de omgang met spanningen van meer dan 25 V/AC resp. 60 V/DC

dient uiterst voorzichtig te worden gewerkt. Bij contact met de

elektrische geleiders bestaa.

• Als het apparaat met vocht of andere geleidende resten bevochtigd

is, mag niet onder spanning worden gewerkt. Vanaf een spanning

van 25 V/AC resp. 60 V/DC bestaat gevaar voor levensgevaarlijke

schokken op grond van de vochtigheid. Reinig en droog het apparaat

vóór gebruik. Let bij gebruik buitenshuis op dat het apparaat alleen

onder dienovereenkomstige weersomstandigheden resp. na het

treffen van geschikte veiligheidsmaatregelen toegepast wordt.

• Overtuig u er vóór iedere meting van dat het te controleren bereik

(bijv. leiding) en het controleapparaat in optimale staat verkeren.

Test het apparaat op bekende spanningsbronnen (bijv. 230 V-

contactdoos voor de AC-controle). Het apparaat mag niet meer

worden gebruikt als één of meerdere functies uitvallen.

• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties

voor het veilige en deskundige gebruik van het apparaat in acht.

• Het apparaat is niet bestemd voor continugebruik zonder toezicht.

• De meetapparaten en het toebehoren zijn geen kinderspeelgoed.

Buiten het bereik van kinderen bewaren.

Symbolen

Waarschuwing voor gevaarlijke elektrische

spanning: door onbeschermde, spanning-

voerende onderdelen in de behuizing bestaat

gevaar voor elektrische schokken.

SocketCheck

Waarschuwing voor een gevarenpunt

Veiligheidsklasse II: het controleapparaat beschikt

over een versterkte of dubbele isolatie.

Overspanningscategorie II: eenfasige verbruikers die

op normale contactdozen worden aangesloten; bijv.

huishoudelijke apparaten, draagbare gereedschappen.

Signaal 1

Signaal 2

Signaal 3

Veiligheidscontactdoos

(achterzijde)

Code-legenda

Controleer het apparaat vóór ieder gebruik op een bekend

bedrijfsstroomcircuit volgens het aangegeven spanningsbereik

van het apparaat.

Controle van de contactdozen

Apparaat in de contactdoos

steken. Let daarbij op dat de

TOP-markering naar boven wijst.

Signaal 1

(1)

Signaal 2

(2)

Signaal 3

(3) Testresultaat

Bedrading correct

L / N verwisseld

L / PE verwisseld

N onderbroken

PE onderbroken

L onderbroken

Weergave actief

Weergave niet actief

De veiligheidscontactdoos BS 1363 type G is gesleuteld. De

fasegeleider L wordt rechtsonder aangesloten (bovenaanzicht

zie afbeelding).

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en

vermijd het gebruik van reinigings-, schuur- en oplosmiddelen.

Bewaar het apparaat op een schone, droge plaats.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde

normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet

volgens de Europese richtlijn voor oude elektrische

en elektronische apparatuur gescheiden verzameld

en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

Technische veranderingen voorbehouden. 03.16

Technische gegevens

Spanningsbereik 240 V ± 10%

Frequentiebereik 50 Hz

Weergave Foutmodus met 3 signaallampen

Overspannings-

categorie

CAT II – 300 V

Verontreinigingsgraad 2

Vochtigheid max. 80% relatieve luchtvochtigheid

(niet condenserend)

Beschermingsklasse

IP20

Opbergtemperatuur

-10°C ... 70°C

Arbeidstemperatuur 0°C ... 40°C

Afmetingen 62 x 62 x 71 mm (B x H x D)

Gewicht 63 g

Table des matières

Langues :

Autres manuels LaserLiner Équipement de test

LaserLiner

LaserLiner ActiveFinder One Manuel utilisateur

LaserLiner

LaserLiner BatteryCheck Manuel utilisateur

LaserLiner

LaserLiner AC-tiveMaster Manuel utilisateur

LaserLiner

LaserLiner ActiveFinder One Manuel utilisateur

LaserLiner

LaserLiner ActivePen Manuel utilisateur

LaserLiner

LaserLiner 083.014A Manuel utilisateur

LaserLiner

LaserLiner AC-Check Manuel utilisateur

LaserLiner

LaserLiner ActiveFinder One Manuel utilisateur

LaserLiner

LaserLiner ActiveFinder XP Manuel utilisateur

LaserLiner

LaserLiner ActiveFinder One Manuel utilisateur

LaserLiner

LaserLiner ActivePen Manuel utilisateur

LaserLiner

LaserLiner ActiveTester Manuel utilisateur

LaserLiner

LaserLiner AC-tiveMaster Manuel utilisateur

LaserLiner

LaserLiner CableChecker 083.065a Manuel utilisateur

LaserLiner

LaserLiner ActiveFinder One Manuel utilisateur

LaserLiner

LaserLiner LR44 Manuel utilisateur

LaserLiner

LaserLiner ThermoSpot Pocket Manuel utilisateur

LaserLiner

LaserLiner PowerCheck Manuel utilisateur

LaserLiner

LaserLiner ActivePen Manuel utilisateur

Manuels Équipement de test populaires d'autres marques

SMART

SMART KANAAD SBT XTREME 3G Series Manuel utilisateur

Agilent Technologies

Agilent Technologies BERT Serial Manuel utilisateur

Agilent Technologies

Agilent Technologies N3280A Manuel utilisateur

Vernier

Vernier Go Direct Voltage Manuel utilisateur

Lifeloc

Lifeloc R.A.D.A.R. Manuel utilisateur

Fluke

Fluke T5-600 Instructions d'utilisation et d'installation

Mercury

Mercury TSL01 Manuel utilisateur

MAHA

MAHA MBT Series Manuel utilisateur

Fuji Electric

Fuji Electric P-61 Manuel utilisateur

ETC

ETC SealerAtor Manuel utilisateur

Skyfine

Skyfine ETHYWAY V2 Manuel utilisateur

Appion

Appion G5 Twin Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 8159-0112A Manuel utilisateur

BW Technologies

BW Technologies MicroDock II Manuel utilisateur

Sun Nuclear

Sun Nuclear 1027 Manuel utilisateur

Biomark

Biomark HPR LITE READER Manuel utilisateur

Hioki

Hioki 3169-20 Manuel utilisateur

Ashcroft

Ashcroft ATE-100 Manuel utilisateur
