LaserLiner SensoLite 120 Manuel utilisateur

magnetic

SensoLite 120

Manual_SensoLite-120_Rev.0811.indd 1 13.09.11 12:10

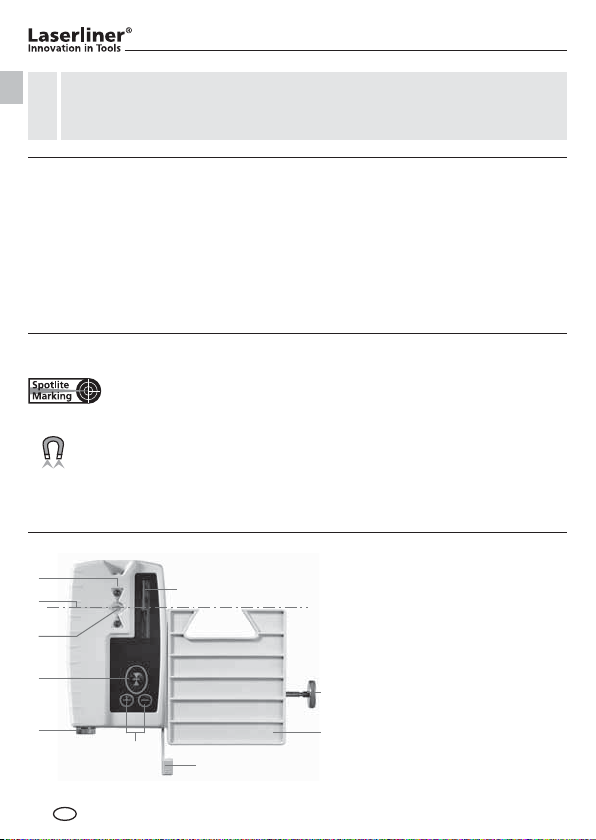

Umlaufende

Markierungsnut

Empfangsfeld Laserstrahl

SpotLite Marking LED

Befestigungsschraube

Universalhalterung

Befestigungshebel

Einstellung Lautstärke

Batteriefach

Handempfänger-Modus

LED-Anzeige

Besondere Produkteigenschaften und Funktionen

Die SpotLite-Funktion – ein projizierter Lichtstrahl in Höhe des

Laserstrahls – erleichtert das genaue Markieren und vermeidet Parallaxefehler.

magnetic Optimales Arbeiten wird bei einer Vielzahl der Messgeräte durch

magnetische Haftung ermöglicht. Die Hände sind für andere Arbeitsabläufe

frei.

Laserempfänger für rote und grüne Rotationslaser

– Leuchtstarke LED's auf Vorder- und Rückseite

– Verschiedene akustische Melodien unterstützen die optische Anzeige

– Lauter Piezo-Summton möglich

– Kopfmagnet

– Empfangsbereich 120 m für rote und grüne Laser

– Robuste Ausführung

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Manual_SensoLite-120_Rev.0811.indd 02 13.09.11 12:10

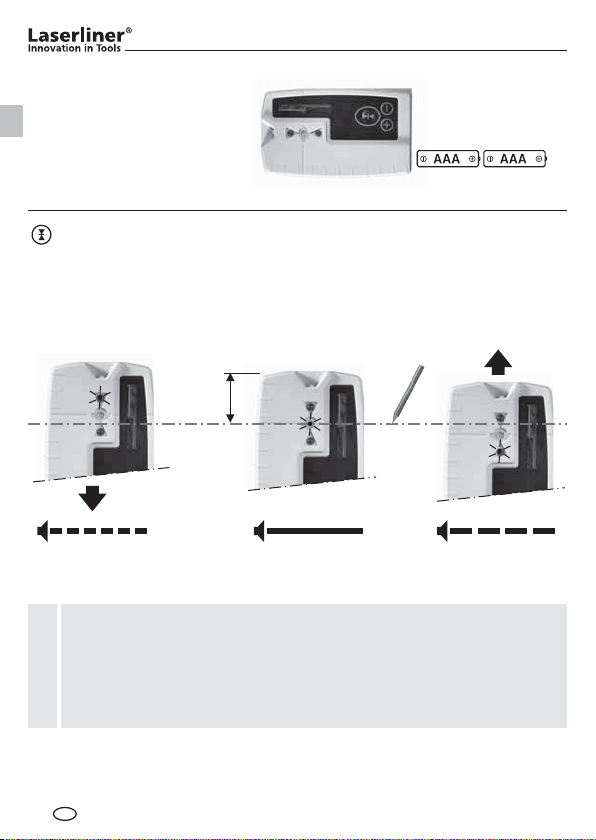

SensoLite 120

34 mm

Laser

Der Laser-Empfänger verfügen über 2 Toleranzbereiche:

– gelbe LED = Freihand-Bereich: Anzeige mit größerer Toleranz, für

grobes Ausrichten von Hand.

– grüne LED = Fein-Bereich: Anzeige mit kleinerer Toleranz, für feines

Ausrichten (z.B. mit Messlatten).

langsames PiepenDauerton = Markieren

Sie das Referenzmaß

schnelles Piepen

Arbeiten mit dem Laserempfänger

Den Rotationslaser auf die maximale Drehzahl einstellen und den

Laserempfänger einschalten.

Jetzt kann der Laserempfänger den Laserstrahl auf großer Distanz optimal

erkennen. Bewegen Sie den Laserempfänger durch den Laserstrahl auf- und

abwärts, bis die mittlere Anzeige erscheint. Markieren Sie nun die Messhöhe

an der umlaufenden Markierungsnut.

Einlegen der Batterien

Um die Batterielebensdauer

zu verlängern, schaltet sich

der Empfänger nach ca.

5 Minuten ohne Anwendung

automatisch aus.

Manual_SensoLite-120_Rev.0811.indd 03 13.09.11 12:10

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Technische Daten (technische Änderungen vorbehalten)

Laser-Empfangsbereich

(Die maximale Reichweite ist vom

Rotationslaser abhängig) max. 120 m

Erforderliche Rotationsdrehzahl 300 – 1100 U/min

Stromversorgung 2 x Typ AAA

Arbeitstemperatur 0°C ... + 50°C

Lagertemperatur -10°C ... + 70°C

Gewicht (inkl. Batterie) 0,15 kg

Abmessungen (B x H x T) 70 x 124 x 22 mm

Artikelnummer 026.50

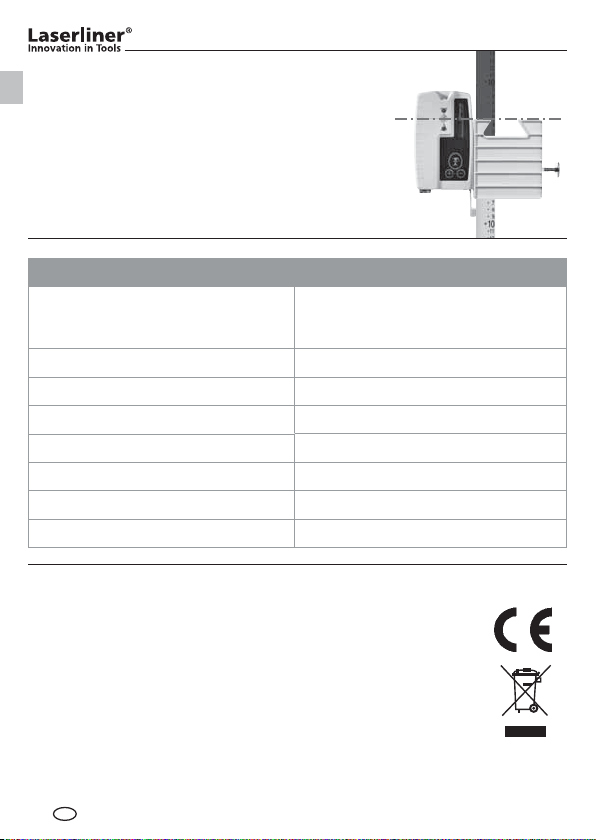

Universalhalterung

Der Laserempfänger kann mit der Universal-

halterung an Messlatten befestigt werden. Die

Fleximesslatte (Art-Nr.: 080.50 - rot / 080.51 -

grün) ist für alle Messungen von Bödenhöhen

zu empfehlen. Mit dieser können Sie ohne zu

rechnen direkt Höhenunterschiede ermitteln.

Manual_SensoLite-120_Rev.0811.indd 04 13.09.11 12:10

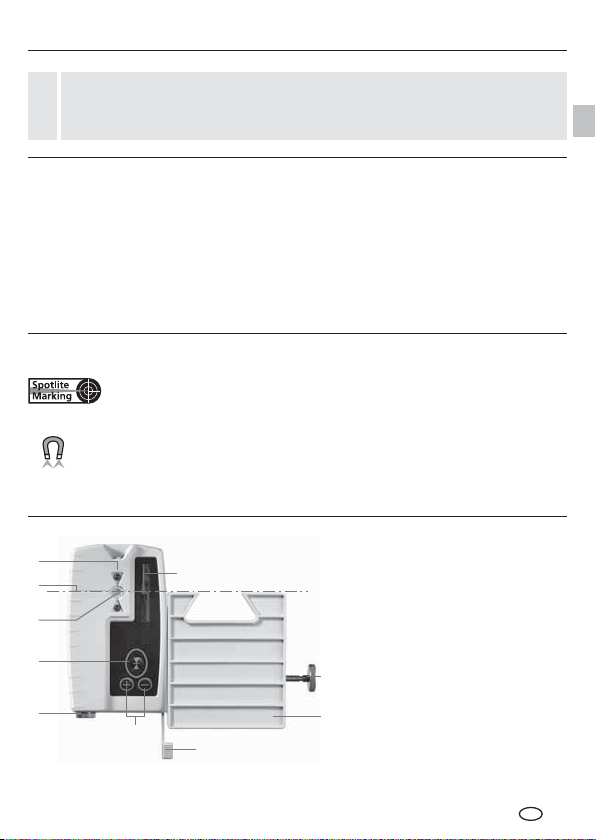

SensoLite 120

All-round marking groove

Receiver field for laser

beam

SpotLite Marking LED

Fastening screw

Universal mount

Locker level

Volume adjustment

Battery cover

Hand receiver mode

LEDs

Special product features

The SpotLite function – a projected light beam at the height of

the laser beam – makes precise marking easy and prevents parallax errors.

magnetic For many measuring tools, the key to optimum working is

magnetic adhesion. This leaves the hands free to complete other tasks.

Laser receiver for red and green rotary lasers

– High-luminosity LEDs on front and rear

– Various acoustic melodies support the optical indicators

– Loud piezo buzz tone possible

– Head magnet

– Reception range 120 m for red and green lasers

– Extremely durable design

Read the operating instructions and the enclosed brochure "Guarantee

and additional notices" completely. Follow the instructions they

contain. Safely keep these documents for future reference.

Manual_SensoLite-120_Rev.0811.indd 05 13.09.11 12:10

34 mm

Laser

The laser receiver has two tolerance settings:

– yellow LED = Free-hand range: Display with larger tolerance

for rough alignment by hand.

– green LED = Precision range: Display with smaller tolerance

for precision alignment (e.g. levelling staff).

slow peepingContinuous tone =

mark the reference

rapid peeping

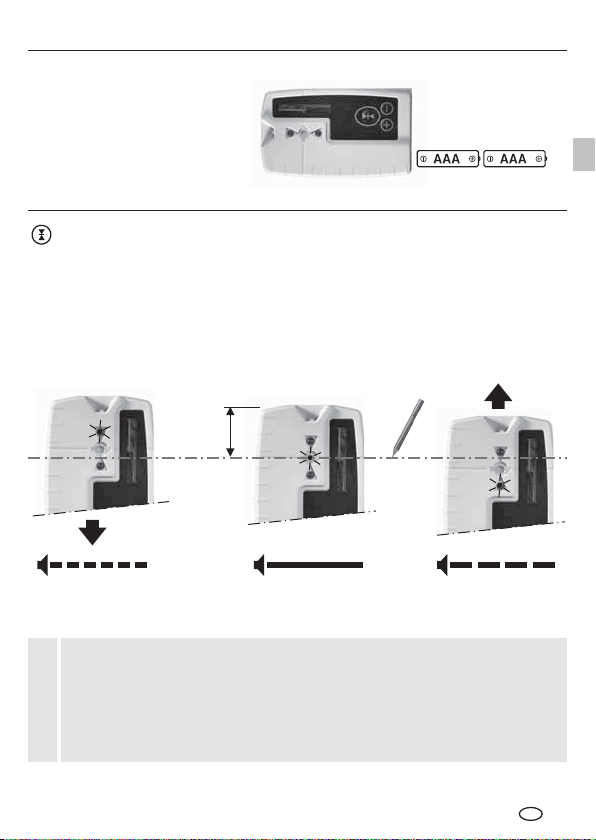

Working with the laser receiver

Set the rotary laser to maximum speed and switch the laser receiver on.

It is able to detect the laser beam at a great distance now. Move the

SensoLite up and down through the laser beam until the middle indicator

appears. Mark the measured height at the perimeter marking groove.

Inserting the battery

In order to preserve the

battery life, the receiver

switches off automatically

if it is not used for around

5 minutes.

Manual_SensoLite-120_Rev.0811.indd 06 13.09.11 12:10

SensoLite 120

EU directives and disposal

This device complies with all necessary standards for

the free movement of goods within the EU.

This product is an electric device and must be collected

separately for disposal according to the European Directive

on waste electrical and electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

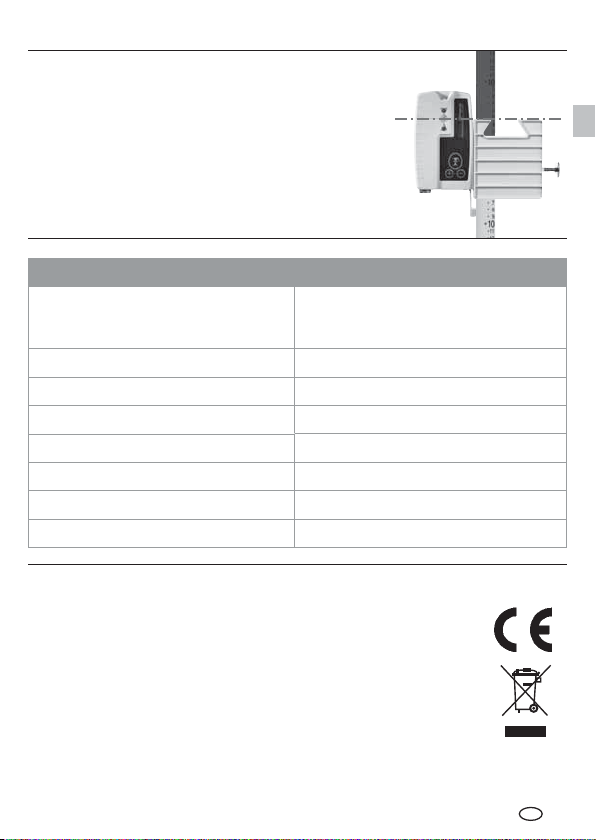

Universal mount

The laser receiver can be installed on levelling

staffs with the aid of the universal mount. The

Flexi measuring staff (Order number 080.50 - red

/ 080.51 - green) is always recommended when

measuring from floor heights. It also allows you to

determine heights directly without any need for

calculation.

Technical data (Subject to technical alterations)

Laser reception range

(The maximum range depends

on the rotary laser) max. 120 m

Necessary rotation speed 300 – 1100 RPM

Power supply 2 x type AAA

Operating temperature 0°C ... + 50°C

Storage temperature -10°C ... + 70°C

Weight (incl. battery) 0,15 kg

Dimensions (W x H x D) 70 x 124 x 22 mm

Order number 026.50

Manual_SensoLite-120_Rev.0811.indd 07 13.09.11 12:11

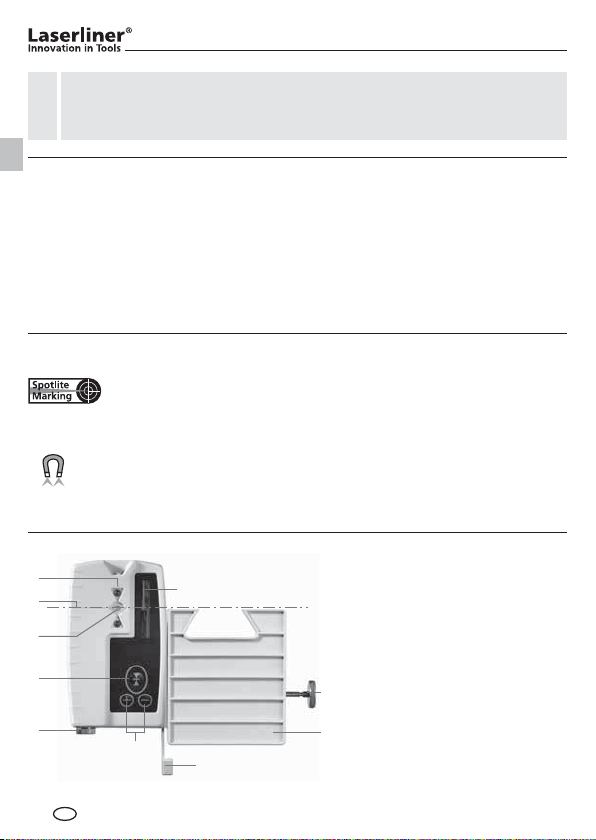

Rondomlopende

markeergroef

Ontvangstveld laserstraal

SpotLite Marking LED

Bevestigingsschroef

Universele houder

Bevestigingshendel

Instelling geluidssterkte

Batterijvak

Handontvanger-Modus

LEDs

Laserontvanger voor rode en groene rotatielaser

– Felle LED‘s op voor- en achterzijde

– Diverse akoestische melodieën ondersteunen de optische meldingen

– Harde Piezo-zoemtoon mogelijk

– Kopmagneet

– Ontvangstbereik 120 m voor rode en groene laser

– Extreem robuuste uitvoering

Bijzondere producteigenschappen

De SpotLite-functie - een geprojecteerde lichtstraal ter hoogte

van de laserstraal – vergemakkelijkt het nauwkeurig markeren en voorkomt

parallaxfouten.

magnetic Optimaal werken met tal van meetapparaten mogelijk dankzij

magnetische hechtfunctie. U hebt uw handen vrij voor andere taken.

Lees de bedieningshandleiding en de bijgevoegde brochure 'Garantie-

en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven

aanwijzingen op. Bewaar deze documentatie goed.

Manual_SensoLite-120_Rev.0811.indd 08 13.09.11 12:11

SensoLite 120

34 mm

Laser

De laserontvangers beschikken over 2 tolerantiebereiken:

– gele led = handsfree-bereik: weergave met grotere tolerantie voor

een grove, handmatige uitlijning.

– groene led = fijnbereik: weergave met kleinere tolerantie voor een

fijne uitlijning (bijv. met meetlatten).

Constant geluid =

markeer de referentiemaat

snel piepgeluid langzaam

piepgeluid

Werken met de optionele laserontvanger

Stel de rotatielaser in op het maximale toerental en schakel de

laserontvanger in.

Nu kan de laserontvanger de laserstraal op grote afstand optimaal

herkennen. Beweeg vervolgens de laserontvanger door de laserstraal

omhoog en omlaag totdat de middelste weergave verschijnt. Markeer

nu de meethoogte op de rondomlopende markeergroef.

Plaatsen van de batterij

Om de levensduur van de

batterijen te verlengen,

schakelt de ontvanger na

ca. 5 minuten zonder

gebruik automatisch uit.

Manual_SensoLite-120_Rev.0811.indd 09 13.09.11 12:11

Universeel houder

De ontvanger kan d.m.v. de universeel houder aan

de meetlatten bevestigd worden. Het is raadzaam,

de flexibele meetlat (bestelnr.: 080.50 - rood /

080.51 - groen) voor alle metingen van vloer-

hoogtes te gebruiken. Hiermee kunt u – zonder

te moeten rekenen – direct hoogteverschillen

vaststellen.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde

normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de

Europese richtlijn voor oude elektrische en elektronische

apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

Technische gegevens (Technische veranderingen voorbehouden)

Laserontvanger bereik

(De maximale reikwijdte is

afhankelijk van de rotatielaser) max. 120 m

Vereist rotatietoerental 300 – 1100

o/min

Stroomvoorziening 2 x Type AAA

Werktemperatuur 0°C ... + 50°C

Opbergtemperatuur -10°C ... + 70°C

Gewicht (incl. batterij) 0,15 kg

Afmetingen (B x H x D) 70 x 124 x 22 mm

Bestelnr. 026.50

Manual_SensoLite-120_Rev.0811.indd 10 13.09.11 12:11
