安全のための注意事項 SAFETY PRECAUTIONS

この無線操縦模型は玩具ではありません!

●この商品は高い性能を発揮するように設計されていますので組立てに不慣

れな方は、模型を良く知っている人にアドバイスを受け確実に組立ててく

ださい。

●組立て作業は、幼児の手のとどかない所で行ってください。

●動かして楽しむ場所は万一の事故を考えて、安全を確認してから責任をも

ってお楽しみください。

●組立てた後も説明書がいつでも見られるように大切に保管してください。

First-time builders should seek advice from more experienced persons in order to

assemble the model correctly and realize the full performance potential.

Assemble this kit out of the reach of children.

Take reasonable safety precautions prior to flying this model. You alone are

responsible for the model's correct assembly and safe operation!

Always keep this instruction manual ready at hand for quick reference, even after

completing the assembly.

This radio control model is not a toy!

●

・不要になったニカドバッテリーは、貴重な資源を守るために廃棄しないでリサイクル協力店へお持ちください。

・The product you have purchased is powered by a rechargeable battery. The battery is recyclable. At the end of its useful life, under various national /

state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in

your area for recycling options or proper disposal.

※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.

No. 10002

●キットの他にそろえる物

REQUIRED FOR OPERATION

●組立て前の注意

BEFORE YOU BEGIN

●本体の組立て

ASSEMBLY

●分解図・スペアパーツ／オプションパーツ

EXPLODED VIEW / SPARE PARTS / OPTION PARTS

●取扱いの注意

OPERATING YOUR MODEL SAFELY

目次 INDEX

WINGSPAN: 930mm

(36.6")

THE FINEST RADIO CONTROL MODELS

INSTRUCTION MANUAL

組立／取扱説明書

3~9

10~11

9 / 12

※組立てる前にこの説明書を良くお読みになり十分に理解してください。

Before commencing assembly, please read these instructions thoroughly.

For Intermediate & Advanced Flyers

F‑16 サンダーバーズ

RADIO CONTROLLED ELECTRIC POWERED DUCTED FAN AIRCRAFT

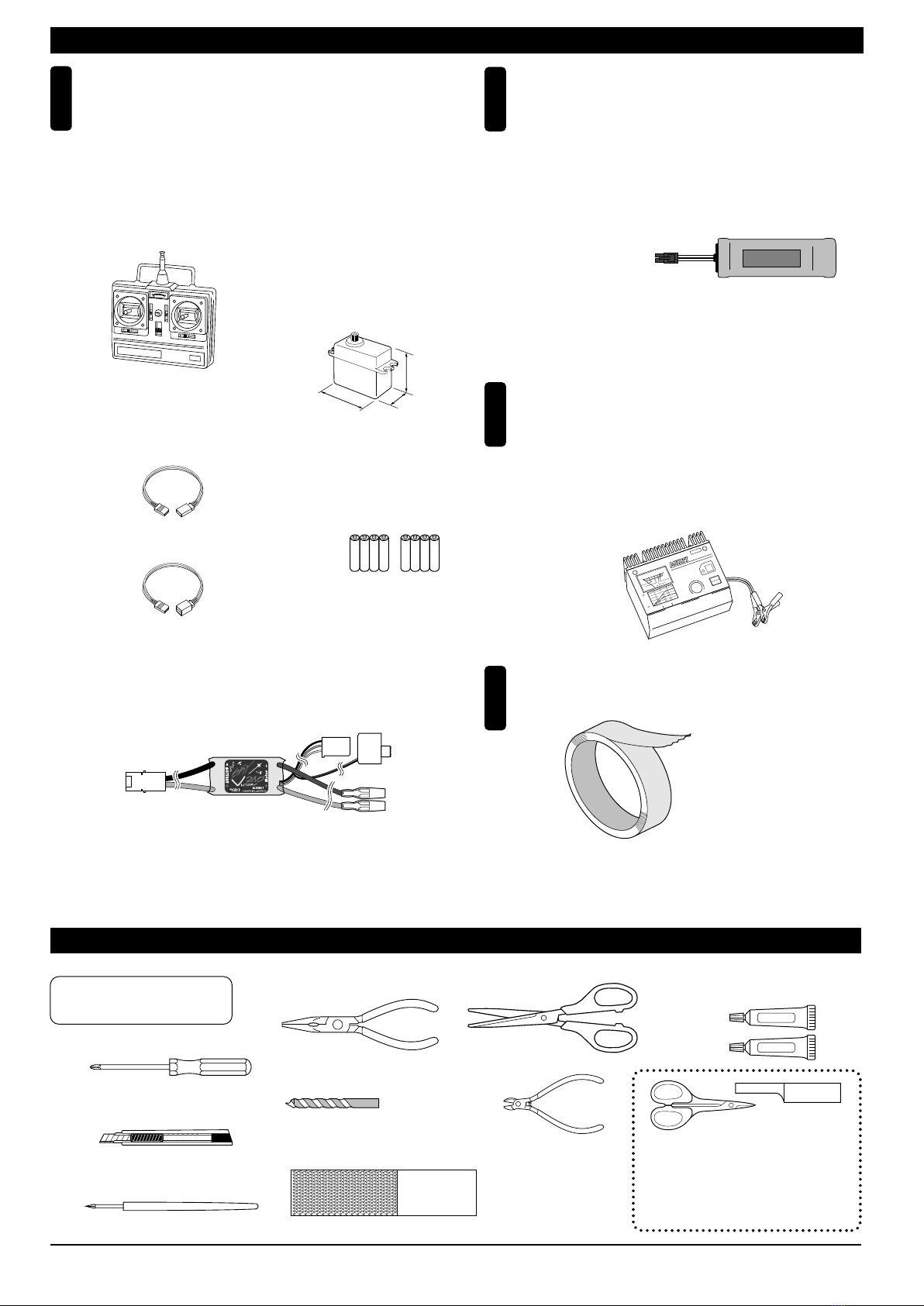

キットの他にそろえる物 REQUIRED FOR OPERATION

■カッターナイフ

Sharp Hobby Knife

用意する工具

Tools required

( Tools are not included in the kit )

■＋ドライバー（大、中、小）

Phillips Screwdriver (L.M.S)

■ラジオペンチ

Needle Nose Pliers

■ドリル (1.7mm)

1.7 mm diameter drill

■キリ

Awl

■ハサミ

Scissors

AAAAAAAA

■ニッパー

Wire Cutters

Epoxy A

Epoxy B

■エポキシ接着剤 (硬化時間30分以上の物)

Epoxy glue with at least 30 minutes curing time

■ニカドバッテリー 8.4V 1700mAh~2000mAh

7-cell (8.4V) 1700 mAh ~ 2000 mAh Ni-Cd battery

バッテリー

NiCd Battery

■

充電器（使用するバッテリーに適合したもの）

A charger suitable for your model's 7-cell Ni-Cd battery

充電器

Charger

粘着テープ

Tape

●No. 72506 マルチチャージャー III

Multi Charger III

●No. 94752 防水クリアテープ

Clear adhesive waterproof tape

●No.71705

8.4V 1800SP マルチフォースニカドバッテリー

Multi Force Ni-Cd Battery

●No.71002

8.4V-RC2400 ニカドバッテリー

Ni-Cd Battery

4チャンネル以上の飛行機用無線操縦機（プロポ）セット

サーボ x4, 飛行機用アンプ x1, 乾電池

Minimum of 4 channel proportional radio control system with

4 micro-servos, 1 proportional electronic speed controller and

batteries for the transmitter.

■飛行機用4チャンネル以上

のプロポ

Minimum 4 channel radio

■単３乾電池

AA-size Batteries

プロポの取扱いは、プロポに付属の説明書を参考にしてください。

For proper radio operation, refer to its manual.

■

連続消費電流が30A以上のアンプ

Electronic proportional speed controller suitable

for aircraft, with minimum 8.4 V / 30 A continuous

●No. 90801

スカイ・ヴィクトリー210アンプ

SKY VICTORY 210 ESC

■サーボ

Servo

13~13.7mm

28~30mm

29~30mm

■サーボ用二股コード

Servo "Y" connector

■サーボ用延長コード

Servo extension lead

■ヤスリ(#300~#400のサンドペーパーを板に張付けたもの。)

Sander: Stick some 300~400 grit sandpaper to a thin piece of ply or similar

No.1829

ラウンドカッター＆サンダー

ROUND CUTTER & SANDER

キャノピー等のカット、仕上げ用。曲線部分も

楽に作業ができます。

For trimming canopies, etc.!

Cutting along curved lines never was so easy!

400mm

x 4

x 2

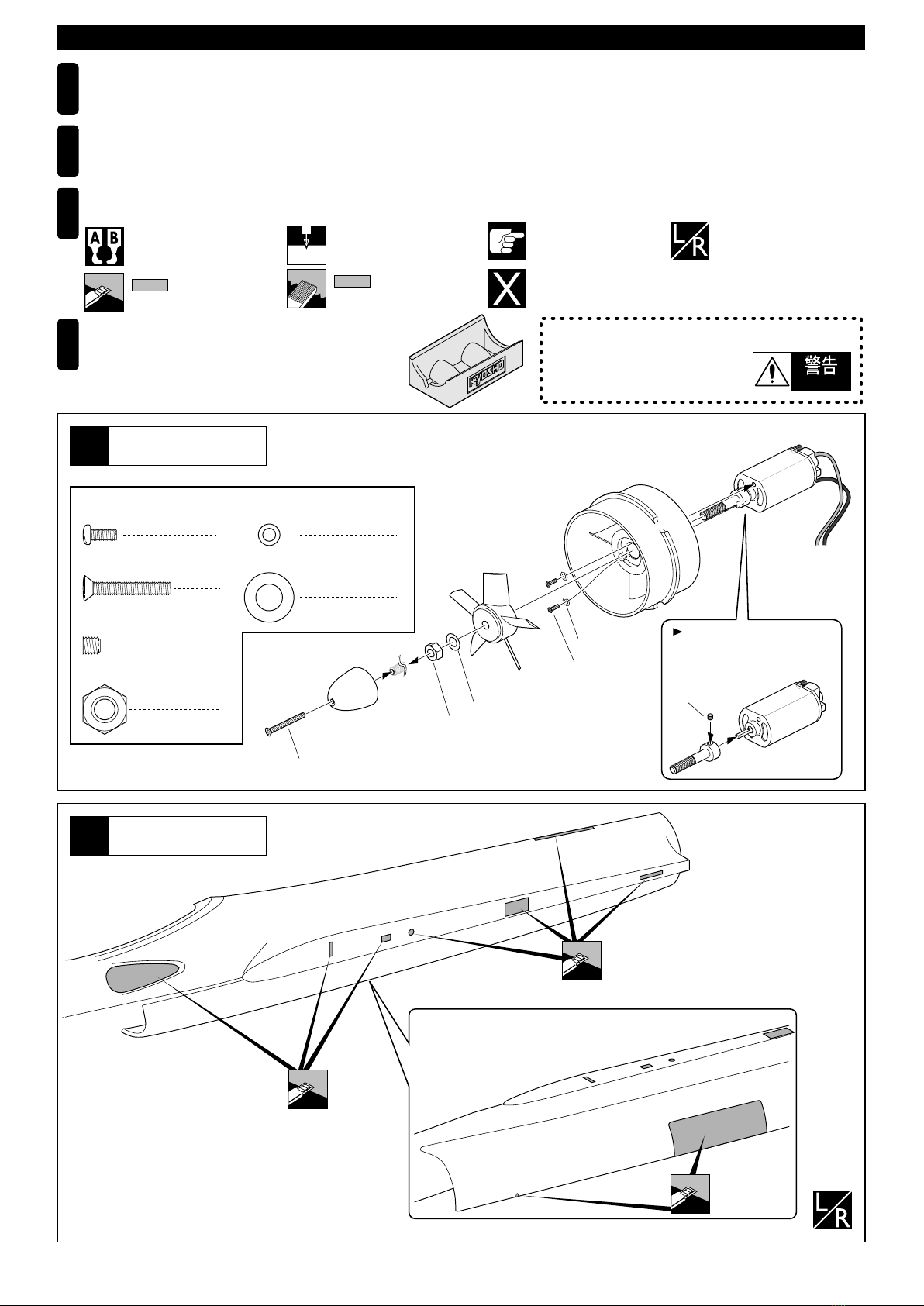

組立に必要な工具 TOOLS REQUIRED

平らな面にセットビスを

しめ込む。

Firmly tighten the set screw

to the flats.

2.6 x 6mm

2.6mm

6mm

3 x 20mm

4 x 4mm

ダクテットファン

Ducted Fun Unit

胴体

Fuselage

2.6 x 6mm ビス

Screw

2.6mm ワッシャー

Washer

3 x 20mm サラビス

FH Screw

4 x 4mm セットビス

Set Screw

6mm ナット

Nut

6mm ワッシャー

Washer

組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。

Read through the manual before you begin, so you will have an overall idea of what to do.

キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社

「ユーザー相談室」までご連絡ください。

Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.

説明書に使われているマーク

Symbols used throughout the instruction manual, comprise:

エポキシ接着剤で接着する。

Apply epoxy glue.

左右同じように組立てる。

Assemble left and right sides

the same way.

にヤスリをかける。

Sanding off shaded portion.

別購入品

Must be purchased separately!

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

●重要な注意事項があるマークです。

必ずお読みください。

Do not overlook this symbol!

注意して組立てる所。

Pay close attention here!

Warning!

組立て前の注意 BEFORE YOU BEGIN

スタンドは、機体の組立と保管に使用します。

大切に保管してください。

The Styrofoam stand included in the kit is

designed for assembly and for flight

preparation of your model. Keep it safely.

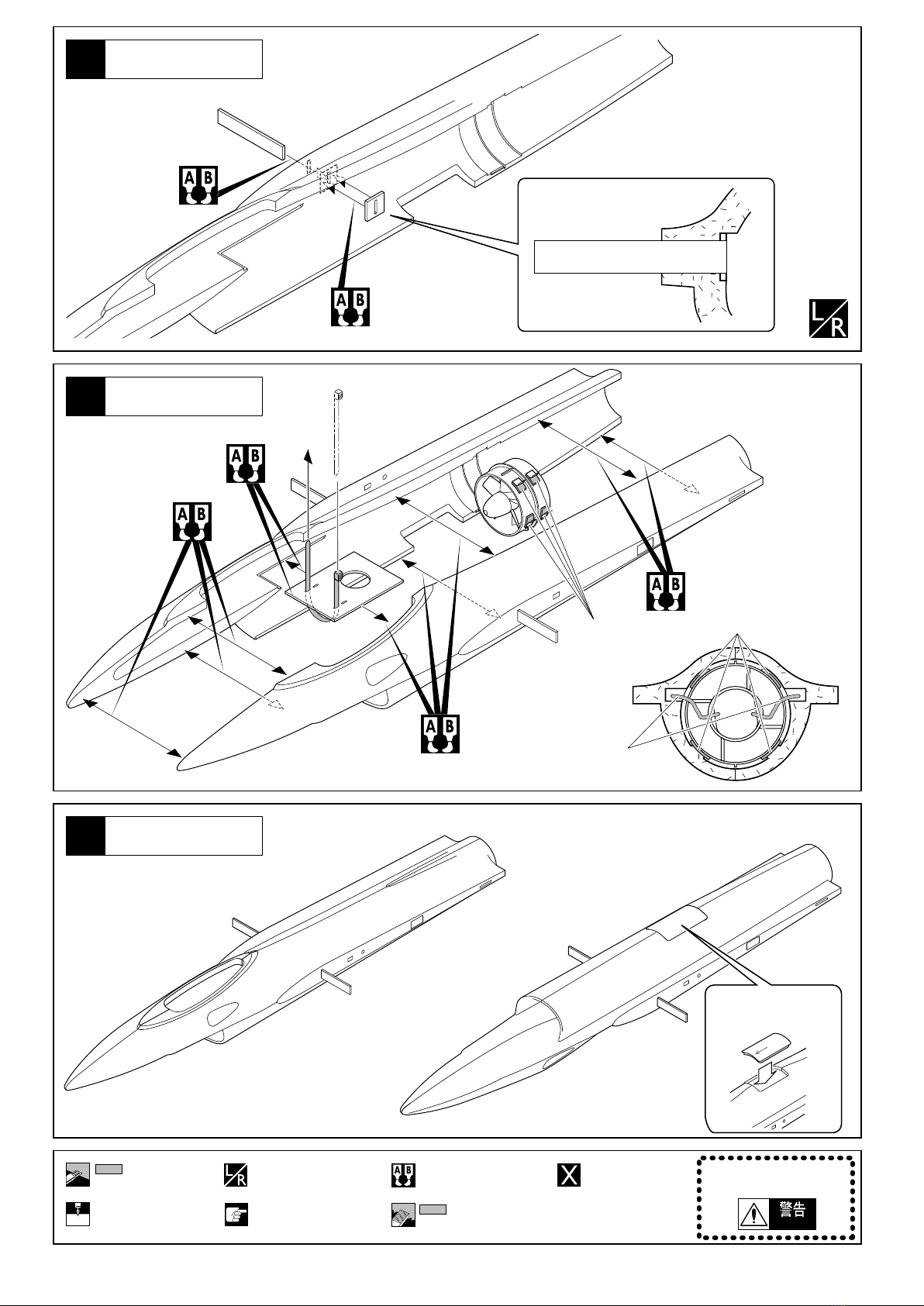

両面テープ

Double-sided Tape

両面テープ

Double-sided Tape

コード

Motor Leads

仮にはめこむ。

Do not apply glue for

this part.

胴体

Fuselage

胴体

Fuselage

5胴体

Fuselage

にヤスリをかける。

Sanding off shaded portion.

斜線部をカットする。

Cut off shaded portion.

左右同じように組立てる。

Assemble left and right sides

the same way.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

2mm

別購入品

Must be purchased

separately!

注意して組立てる所。

Pay close attention here!

エポキシ接着剤で接着する。

Apply epoxy glue.

●重要な注意事項があるマークです。

必ずお読みください。

Do not overlook this symbol!

Warning!

72mm 72mm

Warning!

確実に接着する。

飛行中にはずれると操縦不能になり

事故につながります。

Be sure to glue securely, otherwise

structural failure may occur in flight.

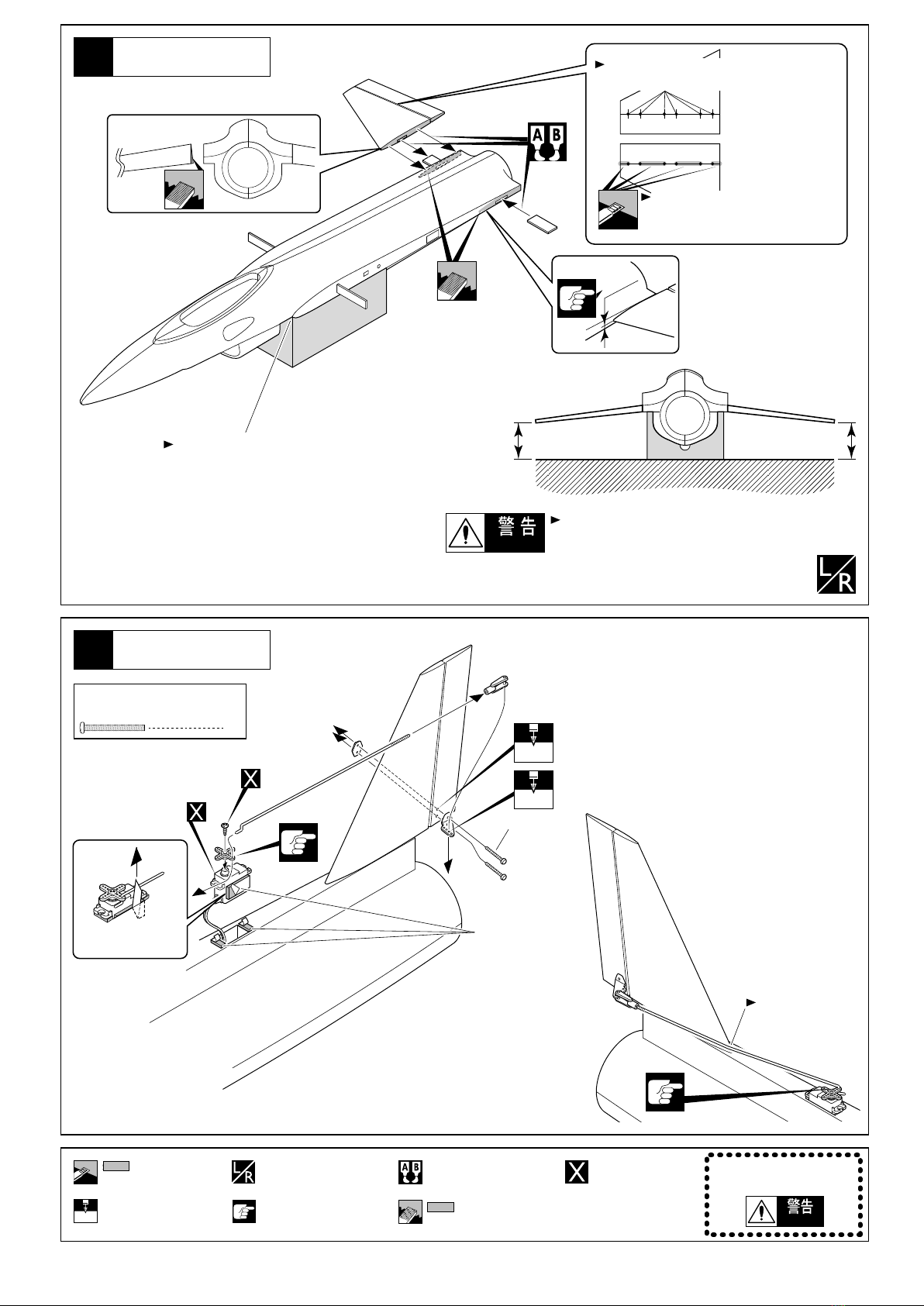

スタンドの角と主翼の前縁をあわせる。

Align the front edge of the main wing with

the corner of the stand.

表面からカットする。

Cut between the hinges from

裏面からキリでマークする。

Check the hinge marks on the underside.

6mm

Included with the servo.

サーボに付属のビス。

エレベーターサーボ

Elevator Servo

左

Left

右

Right

少し曲げる。

Bend wire slightly.

両面テープ

Double-sided Tape

2x14mm

裏紙

Application Sheet

6胴体 / 水平尾翼

Fuselage / Horizontal Stabilizer

7水平尾翼

Horizontal Stabilizer

2 x 14mm ビス

Screw

にヤスリをかける。

Sanding off shaded portion.

斜線部をカットする。

Cut off shaded portion.

左右同じように組立てる。

Assemble left and right sides

the same way.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

2mm

別購入品

Must be purchased

separately!

注意して組立てる所。

Pay close attention here!

エポキシ接着剤で接着する。

Apply epoxy glue.

●重要な注意事項があるマークです。

必ずお読みください。

Do not overlook this symbol!

Warning!

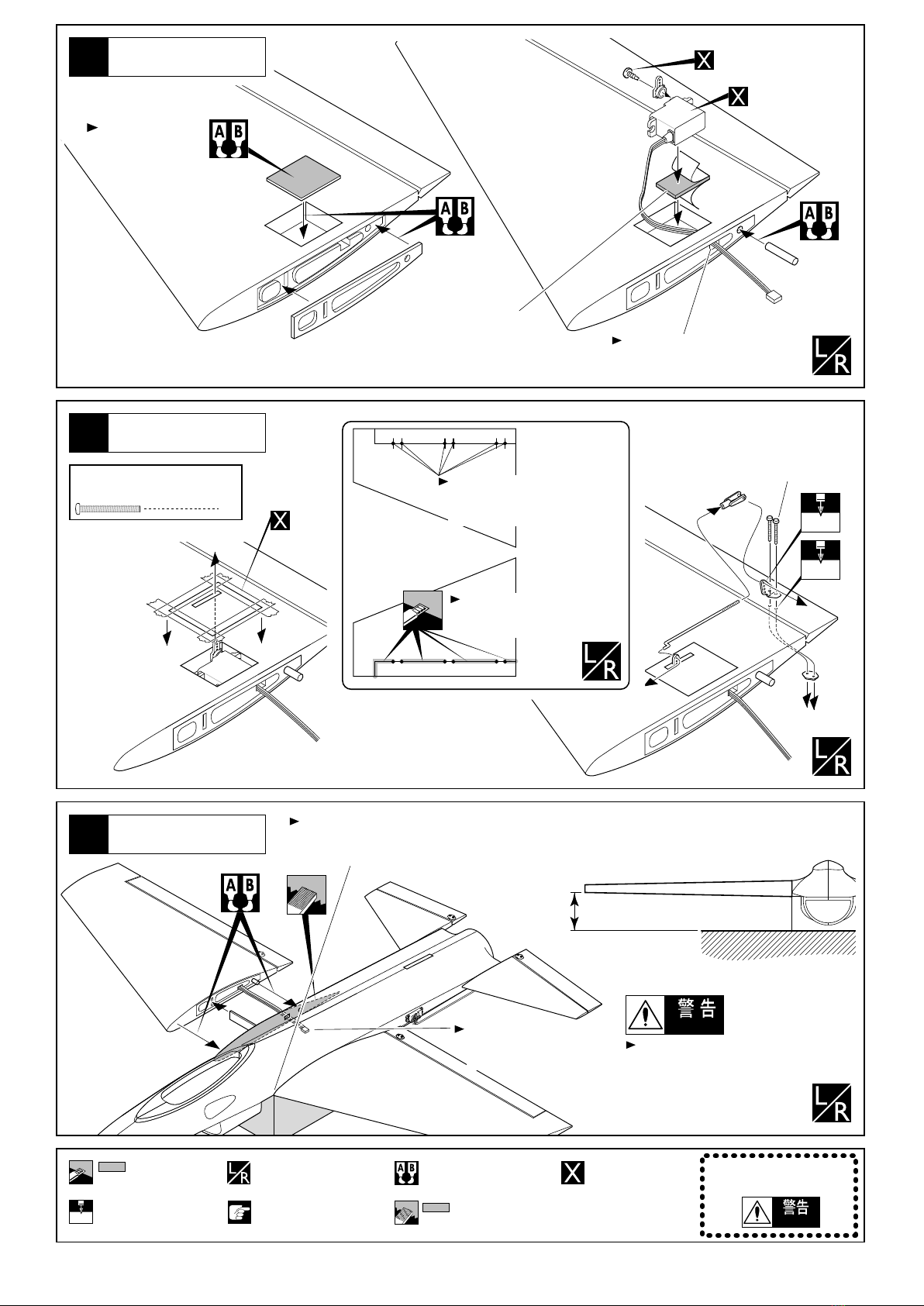

表面にうすく塗る。

Apply epoxy glue.

Included with the servo.

サーボに付属のビス。

エルロンサーボ

Aileron Servo

コネクターを通す。

Pass servo lead through hole.

両面テープ

Double-sided Tape

テープ

Tape

2x14mm

裏面からキリでマークする。

Check the hinge marks on the

underside.

表面からカットする。

Cut between the hinges from

the topside.

106mm

Warning!

確実に接着する。

飛行中にはずれると操縦不能に

なり事故につながります。

Be sure to glue securely,

otherwise structural failure may

occur in flight .

コネクターを通す。

Pass servo lead through

hole in wing root.

スタンドの角と主翼の前縁をあわせる。

Align the front edge of the main wing with

the corner of the stand.

主翼

Main Wings

主翼

Main Wings

主翼 / 胴体

Main Wings / Fuselage

2 x 14mm ビス

Screw

にヤスリをかける。

Sanding off shaded portion.

斜線部をカットする。

Cut off shaded portion.

左右同じように組立てる。

Assemble left and right sides

the same way.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

2mm

別購入品

Must be purchased

separately!

注意して組立てる所。

Pay close attention here!

エポキシ接着剤で接着する。

Apply epoxy glue.

●重要な注意事項があるマークです。

必ずお読みください。

Do not overlook this symbol!

Warning!

確実に接着する。

飛行中にはずれると操縦不能

になり事故につながります。

Be sure to glue securely,

otherwise structural failure

may occur in flight.

A = AÕ

AÕA

11mm

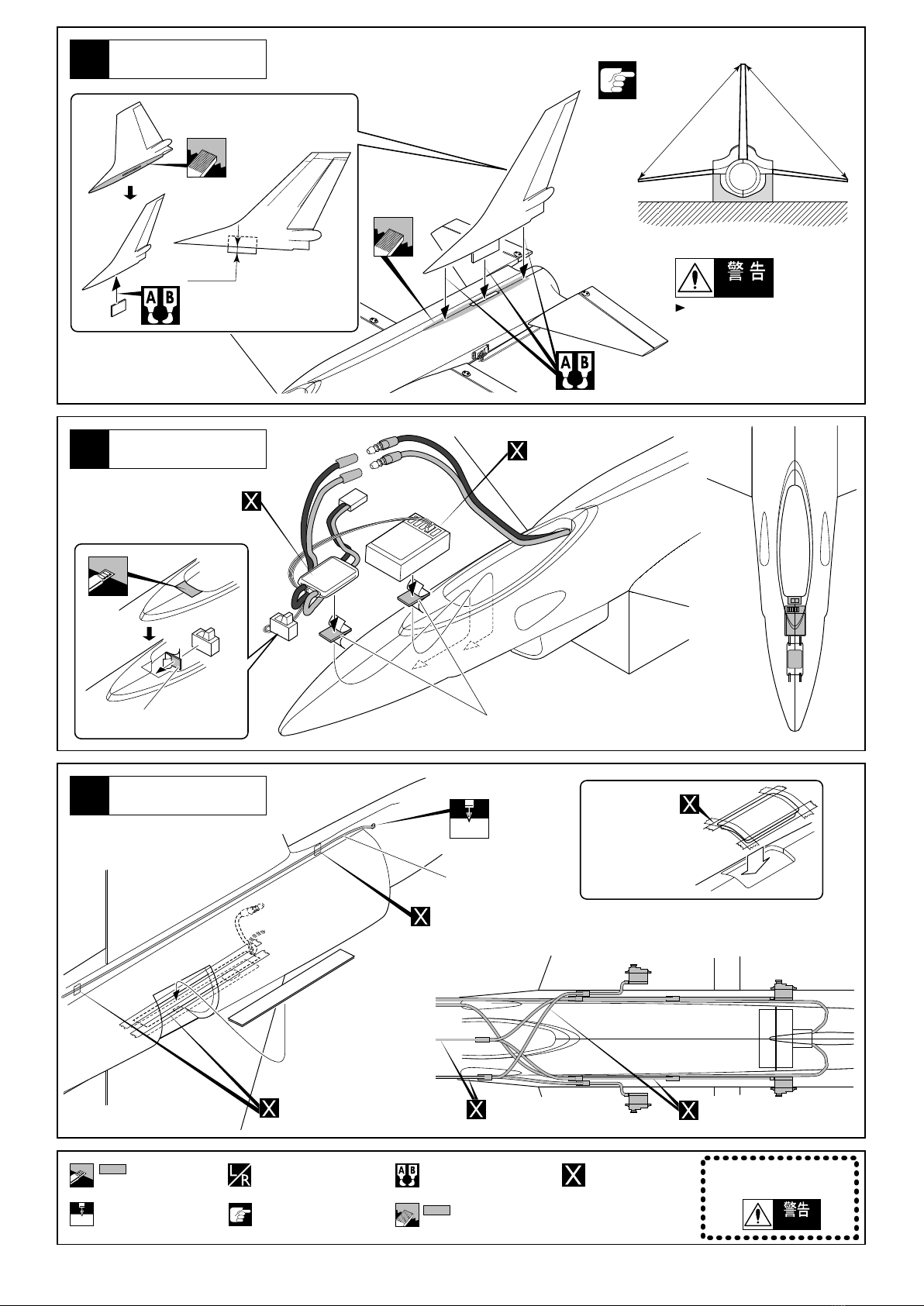

受信機

Receiver

アンプ

Electronic Speed

Controller

両面テープ

Double-sided Tape

両面テープ

Doble-saided Tape

2mm

受信機アンテナ

Antenna

テープ

Clear Adhesive

Tape

テープ

Clear Adhesive Tape

テープ

Clear Adhesive Tape

二股コード

"Y" connector

延長コード

Extension lead

アンプ

Electronic Speed Cntroller

エレベーター

Elevator

エルロン

Aileron

垂直尾翼

Vartical Tail

胴体

Fuselage

胴体

Fuselage

にヤスリをかける。

Sanding off shaded portion.

斜線部をカットする。

Cut off shaded portion.

左右同じように組立てる。

Assemble left and right sides

the same way.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

2mm

別購入品

Must be purchased

separately!

注意して組立てる所。

Pay close attention here!

エポキシ接着剤で接着する。

Apply epoxy glue.

●重要な注意事項があるマークです。

必ずお読みください。

Do not overlook this symbol!

Warning!

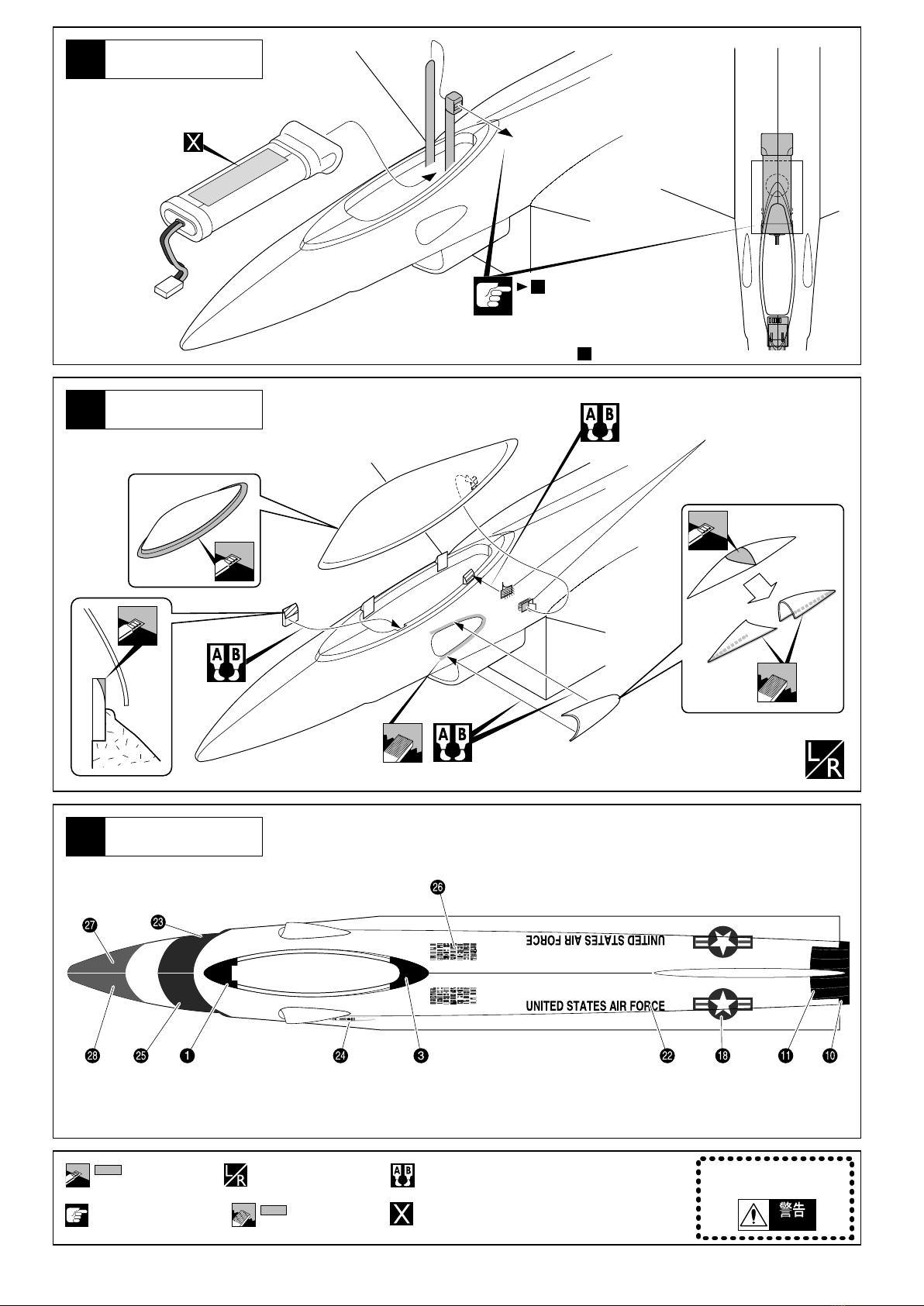

ニカドバッテリー

Ni-Cd Battery

の重心位置になるように、

ニカドストラップで固定する。

Adjust the CG correctly and secure

Ni-Cd battery with the strap provided.

Refer to

マジックテープ

"Magic Tape" (Velcro)

胴体

Fuselage

胴体

Fuselage

デカール

Decal

にヤスリをかける。

Sanding off shaded portion.

斜線部をカットする。

Cut off shaded portion.

左右同じように組立てる。

Assemble left and right sides

the same way.

別購入品

Must be purchased

separately!

注意して組立てる所。

Pay close attention here!

エポキシ接着剤で接着する。

Apply epoxy glue.

●重要な注意事項があるマークです。

必ずお読みください。

Do not overlook this symbol!

Warning!

エレベーター

ELEVATOR

エルロン

AILERON

6mm

8mm

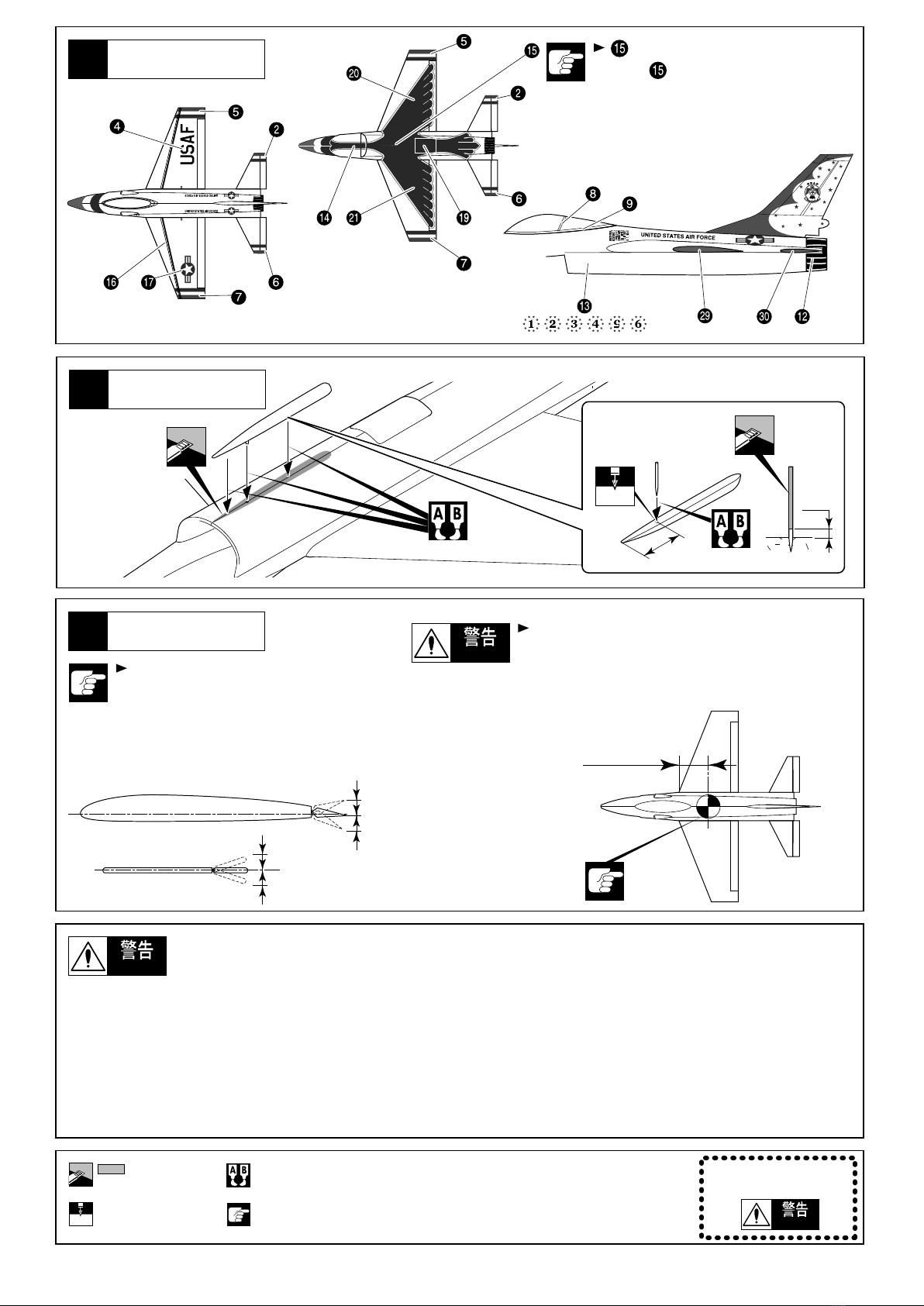

重心のチェックをする前に飛行は、おこなわない。

重心位置が正しくないと操縦不能になり、事故に

つながります。

Do not attempt to fly the model before checking the CG.

If the CG isincorrect, you can lose control of the airplane

and cause accidents.

Warning!

重心位置

100 ~ 110mm

胴体

Fuselage

図の様に各舵が動くように調整する。

この調整幅は普通の飛行に適した舵角ですので

楽しみ方によって調整は変更してください。

先にデカールを

カットし剥がす。

Set the control surface throws as shown in the

diagram, initially. Thesevalues are suitable for

normal flight. Readjust them later according to

your own preferences.

Cut off shaded

portion of the decal.

65mm

5mm

●無線操縦飛行機が初めてという方は、調整等を経験者のアドバイスを受けながら確実に組立ててください。

中途半端な組上がりの機体を飛ばすのは大変危険です。

●無線操縦飛行機が初めてという方には、単独飛行はできませんので、必ず経験者の指導を受けてください。

●First-time fliers are strongly advised to seek the advice of more experienced pilots, especially regarding assembly

and pre-flight adjustments. Flying a poorly assembled or incorrectly adjusted airplane can be dangerous.

●Never fly alone. First-time fliers should always be assisted by an experienced pilot.

を先に貼る。

Apply initially.

デカール

Decal

重心位置 / 舵角

CG / Control Throws

Warning!

斜線部をカットする。

Cut off shaded portion.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

2mm

注意して組立てる所。

Pay close attention here!

エポキシ接着剤で接着する。

Apply epoxy glue.

●重要な注意事項があるマークです。

必ずお読みください。

Do not overlook this symbol!

Warning!

1 2 3 4 5

DF-1 DF-17

370951

3233

DF-1-1

19 18 20

DF-16

DF-10

96441

90497

8 DF-10

DF-11W

22 2524 23

DF-12

1311

DF-10

DF-12

1704

DF-18

9 DF-10

DF-11W

DF-18

DF-13

DF-10

DF-15

DF-16

DF-11W

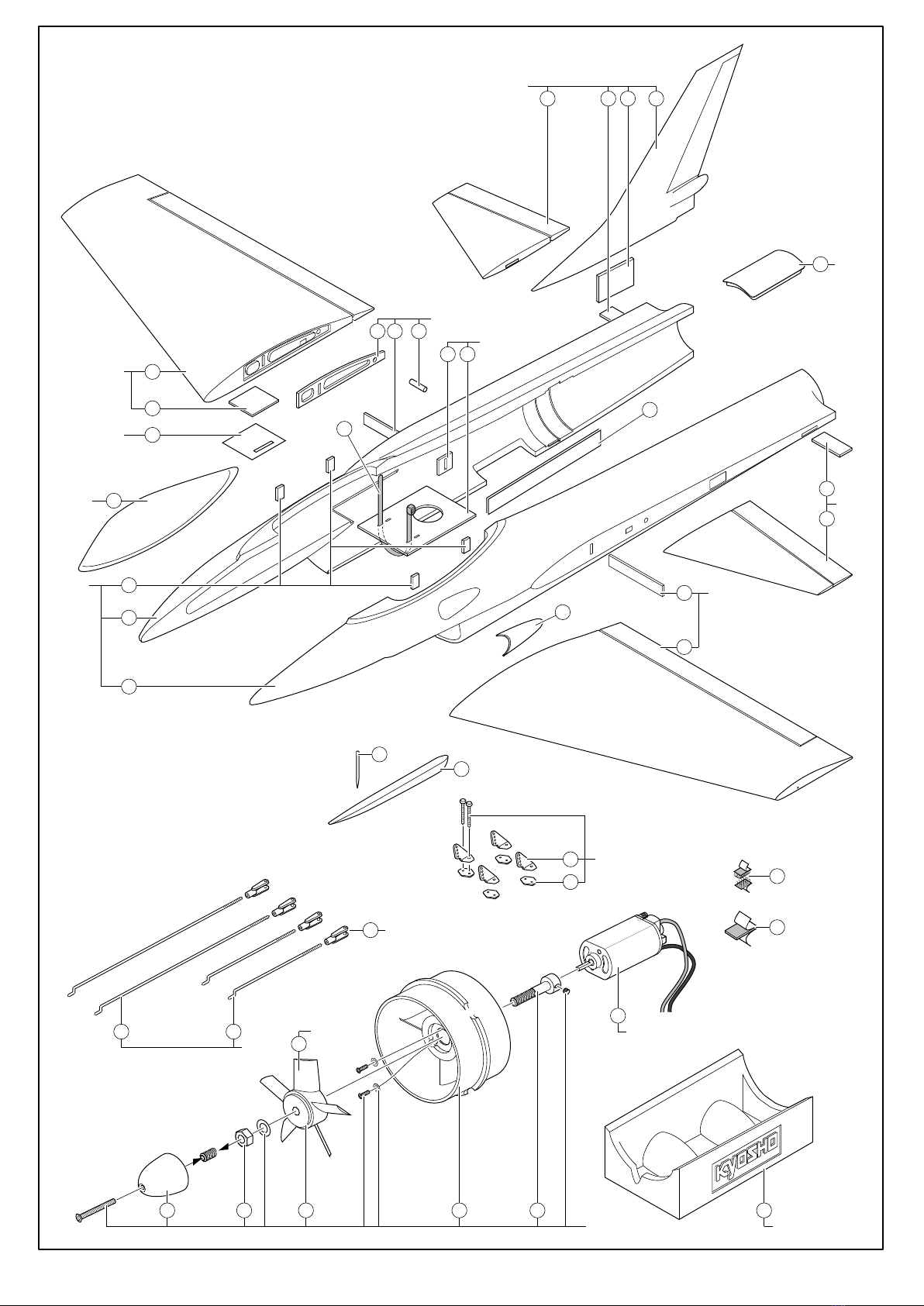

< EXPLODED VIEW >

Autres manuels Kyosho Jouet

Kyosho

Kyosho EP Caliber 400 ARF Manuel utilisateur

Kyosho

Kyosho Calmato EP 1400 Manuel utilisateur

Kyosho

Kyosho Caliber 30 Manuel utilisateur

Kyosho

Kyosho FORTUNE 612 Manuel utilisateur

Kyosho

Kyosho FLIP 3D 40 Manuel utilisateur

Kyosho

Kyosho EP CESSNA 180 TRAINER Manuel utilisateur

Kyosho

Kyosho INFERNO NEO Manuel utilisateur

Kyosho

Kyosho Sonic Acro 1600 Manuel utilisateur

Kyosho

Kyosho INFERNO NEO 3.0 Manuel utilisateur

Kyosho

Kyosho SPITFIRE Mk.V GP 50 Manuel utilisateur

Kyosho

Kyosho CONCEPT 46 VR Manuel utilisateur

Kyosho

Kyosho MINIUM CITABRIA Manuel utilisateur

Kyosho

Kyosho AIRIUM SPITFIRE MK.V VE29 Manuel utilisateur

Kyosho

Kyosho Mitsubishi LANCER Evolution VII WRC Body... Manuel utilisateur

Kyosho

Kyosho MINIUM EDGE 540 RedBull Manuel utilisateur

Kyosho

Kyosho PITTS SPECIAL S-2C 50-E P Manuel utilisateur

Kyosho

Kyosho Calmato Sports Manuel utilisateur

Kyosho

Kyosho FERIAS Manuel utilisateur

Kyosho

Kyosho GP AIR STREAK 500 readyset Manuel utilisateur

Kyosho

Kyosho G.Trick 90 Manuel utilisateur

Kyosho

Kyosho Tiger Moth 40 Manuel utilisateur

Kyosho

Kyosho MINIUM EDGE 540 RedBull Manuel utilisateur

Kyosho

Kyosho EP AIR STREAK 500 VE Manuel utilisateur

Kyosho

Kyosho Caliber 60 Manuel utilisateur

Manuels Jouet populaires d'autres marques

marklin

marklin 37321 Manuel utilisateur

Canon

Canon PAPER CRAFT Manuel utilisateur

GREAT PLANES

GREAT PLANES Pitts M-12S Manuel utilisateur

NOCH

NOCH 14261 Manuel utilisateur

Hausler

Hausler 450 SE V2 Manuel utilisateur

Dynaflite

Dynaflite Daydream Manuel utilisateur

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Manuel

Kenner

Kenner Batman 63651 Manuel utilisateur

LEGO

LEGO 8527 Manuel utilisateur

iKarus

iKarus ECO 8 Manuel utilisateur

Multiplex

Multiplex EasyStar II Mode d’emploi

Walkera

Walkera 38 Mode d’emploi

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Manuel utilisateur

MD MXION SWD Manuel utilisateur

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Manuel utilisateur

marklin

marklin 39671 Manuel utilisateur

Meccano

Meccano 15103 Manuel utilisateur

LEGO

LEGO TECHNIC 8735 Manuel utilisateur
