KWC ONO touch light PRO Guide rapide

01/11

802550

KWC ONO touch light PRO

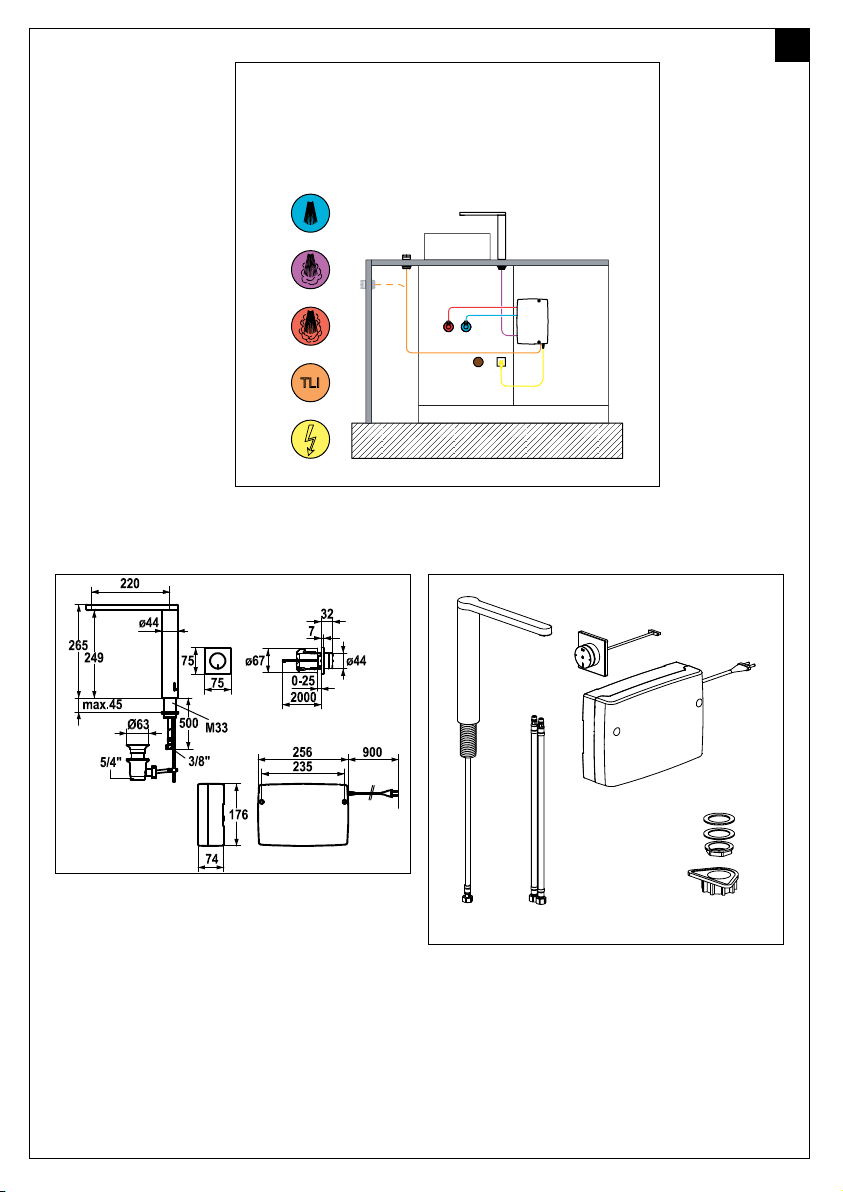

Installationsprinzip:

principe d‘installation:

criteri d’installazione:

principio de instalación:

installation principle:

Besuchen Sie www.kwc.ch für umfassende Planungs- und Installationsinformationen, sowie Angaben zur

Bedienung oder kontaktieren Sie Ihre KWC Ansprechperson.

Consultez le site www.kwc.com

pour des indications sur l‘utilisation. Ou bien adressez-vous directement à votre interlocuteur KWC.

Visitate www.kwc.com

contattate il vostro responsabile presso KWC.

Visite www.kwc.com

contacte su interlocutor de KWC.

Go to www.kwc.com for comprehensive information on planning, installation and operation, or get in touch with

your KWC contact person.

10.652.132.000

12.651.031.000 10.651.032.000

12.651.032.000

12.651.132.000

Montage- und Serviceanleitung

Instructions de montage et d‘entretien

Istruzioni di montaggio e di assistenza



Installation and service instructions

2Betriebsdaten



Caratteristiche di funzionamento

Datos de servicio

Operating data

D Schäden, die infolge unsachgemässer Behandlung, natürlicher Abnützung oder zu grosser

Inanspruchnahme entstanden sind, sind von unseren Garantieleistungen ausgeschlossen!

F Ces dommages survenus en raison d'un traitement inadéquat, des signes d'usure traitement

inadéquat, naturels ou du grand utilisation, sont exclus de notre garantie.

I Danni ai rubinetti, conseguenti da un trattamento non appropriato, sono esclusi dalla nostra

garanzia!

Sp Daños, debidos a un tratamiento inadecuado, son exclusos de la nuestra garantia.

E Damages on the faucet resulting from incorrect handling are excluded from the

manufacturers warranty!

Achtung:

Vor Montage die Leitungen gründlich

durchspülen!

Idealer Betriebsdruck : 3 bar

Max. Betriebsdruck : 5 bar

Min. Betriebsdruck : 1 bar

Druckgleichheit empfehlenswert.

Ideale Wassertemperatur : 60 °C

Max. Wassertemperatur : 80 °C

Weitere Informationen ﬁnden Sie in unseren

detaillierten Verkaufsunterlagen.

Attenzione:

Risciacquare bene le tubazioni

prima del montaggio!

Pressione di servizio ideale : 3 bar

Pressione di servizio mass. : 5 bar

Pressione di servizio min. : 1 bar

Si raccomanda pressioni uguali.

Temperatura acqua calda ideale : 60°C

Temperatura acqua calda mass. : 80°C

Ulteriori informazioni le troverete nelle nostre

dettagliate documentazioni.

Atención:

Enjuagar escrupulosamente las tuberías

antes del montaje!

Presión ideal de servicio : 3 bar

Presión máxima de servicio : 5 bar

Presión mínima de servicio : 1 bar

Se recomienda la igualdad de las presiones.

Temperatura ideal del agua : 60 °C

Temperatura máxima del agua : 80 °C

Información más detallada en nuestra

documentación de ventas.

Attention:

Flush pipes thoroughly before

installation!

Ideal operating pressure : 3 bar (45 PSI)

Max. operating pressure : 5 bar (70 PSI)

Min. operating pressure : 1 bar (14.5 PSI)

Equal pressures are recommended.

Ideal water temperature : 60 °C (140°F)

Max. water temperature : 80 °C (180°F)

For further information refer to our detailed sales

literature.

Attention:

Rincer à fond la tuyauterie avant le

montage!

Pression de service idéale : 3 bar

Pression de service max. : 5 bar

Pression de service min. : 1 bar

Egalité de pression recommandée.

Température idéale de l'eau : 60°C

Température max. de l'eau : 80°C

Pour informations supplémentaires voir nos

documentations de vente détaillées.

Information

Informazione

Información

Information

Anschluss Netzteil mit Stecker 230 V



Collegamento alimentazione elettrica con presa 230 V

Conexión unidad de alimentación de red con clavija 230 V

Connection to power supply with plug 230 V

Achtung:

- Die Elektroinstallation (Installations- und Prüfarbeiten) muss von einem Elektro-Fachmann erfolgen.

- Elektrische Anschlüsse sowie die Mindestabstände zwischen Wasser- und Stromanschlüssen sind nach den geltenden nationalen

Vorschriften zu montieren, bzw. auszulegen.

- Fehlstromschutzeinrichtung ist dringend zu installieren (FI Schalter, N=30mA)

- Sämtliche Arbeiten an den elektronischen Komponenten dürfen nur im spannungsfreien Zustand unternommen werden

Attention:

- L‘installation électrique (travail d‘installation et de contrôle) doit être fait par un spécialiste électricien.

- Les raccordements électriques ainsi que les distances minimales entre des raccordements d‘eau et raccordements électriques sont

prévoir et à monter d‘après les prescriptions nationales en vigueur.

- Le dispositif à courant de défaut est à installer d‘urgence (interrupteur FI, N=30 mA)

- Tous les travaux sur les composants électroniques peuvent être entrepris seulement à l‘état hors tension

IMPORTANTE:

- Le installazioni elettriche (lavori di installazione e di collaudo) devono essere eseguite da un elettricista esperto.

- I collegamenti elettrici e le distanze minime tra attacchi per acqua e attacchi per corrente elettrica devono essere predisposti in os

servanza delle norme vigenti nazionali.

- Occorre urgentemente installare un dispositivo di protezione contro correnti di dispersione (interruttore differenziale, N=30mA)

- Tutti i lavori sui componenti elettrici devono essere eseguiti in assoluta assenza di tensione.

Atención:

- La instalación eléctrica (trabajos de instalación y comprobación) debe ser realizada por un electricista autorizado.

- Las conexiones eléctricas y las distancias mínimas entre conexiones de agua y electricidad se deben trazar y montar cumpliendo las

normas locales vigentes.

- Siempre se debe instalar una protección contra corrientes residuales (interruptor FI, N=30mA)

- Todos los trabajos en los componentes electrónicos deben realizarse sin tensión

Note:

- 

- Electrical connections and the minimum distances between water and electricity connections must be installed or laid out in accor

dance with the valid national regulations.

- Equipment for protection against faulty currents must be installed (residual current circuit breaker), N=30mA)

- All work on the electronic components must be only be carried out under absence of voltage.

12.652.031.000

Seite 9-12

page 9-12

pagina 9-12

página 9-12

page 9-12

Information

Informazione

Información

Information

L= 500 mm

L= 2000 mm

L= 600 mm

L= 900 mm

Information

Informazione

Información

Information

Seite 9-12

page 9-12

pagina 9-12

página 9-12

page 9-12

10.651.032.000

12.651.031.000

12.651.132.000

L= 900 mm

L= 500 mm

L= 600 mm

L= 2000 mm

10.651.122.000

Seite 13-16

page 13-16

pagina 13-16

página 13-16

page 13-16

Information

Informazione

Información

Information

L= 500 mm

L= 600 mm

L= 900 mm

L= 2000 mm

oder

min. 100 mm

min. 70 mm

ø 67 mm

Rohmontage

Montage encastré

Montaggio prelimare



Rough asssembly

1 1

Fertigmontageset





Embellecedor

Trim kit

Inbus 2.0 mm

Montage

Montagio



Installation

SW 36

ø 35mm

12.651.031.000

10.651.032.000

12.651.032.000

12.651.132.000

12.651.031.000

10.651.032.000

12.651.032.000

12.651.132.000

Montage

Montagio



Installation

12.651.031.000

10.651.032.000

12.651.032.000

12.651.132.000
