Kummert EasyTab Manuel utilisateur

BEDIENUNGSANLEITUNG

easyTab

INSTRUCTION MANUAL

easyTab

DE2

Deutsch (Original)

Auage/ Version: 1/ 2021

Erstellungsdatum: 2019

Albert-Einstein-Str. 8

97447 Gerolzhofen

Auf die Bedienungsanleitung und alle darin enthaltenen

Informationen, Fotos und Zeichnungen bestehen

Eigentumsrechte der Kummert GmbH.

Ihre Verwendung ist im Rahmen der Nutzung des Geräts

zulässig. Eine darüber hinaus gehende Verwendung ist ohne

schriftliche Genehmigung des Herstellers nicht gestattet.

Anleitung für zukünftiges Lesen aufbewahren!

DE 3

INHALT

Einführung................................................................................................................................ 4

Zu dieser Anleitung.................................................................................................................................. 4

Symbolerklärung ...................................................................................................................................... 4

Sicherheit.................................................................................................................................. 5

Bestimmungsgemäßer Gebrauch ........................................................................................................ 5

Zielgruppe .................................................................................................................................................. 5

Sicherheitshinweise ................................................................................................................................. 5

Vorbereitung ............................................................................................................................ 6

Lieferung .................................................................................................................................................... 6

Verpackung ................................................................................................................................................ 6

Lagerung .................................................................................................................................................... 6

Transport .................................................................................................................................................... 7

Produktbeschreibung.............................................................................................................. 7

Grundlagen ................................................................................................................................................ 7

Technische Daten .................................................................................................................................... 7

Komponenten ........................................................................................................................................... 8

Tab in das Pro HD einsetzen und entnehmen ............................................................................... 9

Bedienung................................................................................................................................. 9

easyTab einschalten ................................................................................................................................ 9

Stromversorgung ...................................................................................................................................10

Kamera steuern ......................................................................................................................................11

PushBuddy steuern ...............................................................................................................................11

Software.................................................................................................................................. 12

Startbildschirm .......................................................................................................................................12

Hauptmenü .............................................................................................................................................12

Projektverwaltung ..................................................................................................................................13

Einstellungen ...........................................................................................................................................15

Schadenskatalog ...................................................................................................................................17

Schadenskatalog Editor ........................................................................................................................17

Bedienelemente Kameras....................................................................................................................18

Kameraspezische Funktionen ...........................................................................................................20

Projekte.....................................................................................................................................................22

Leitungen .................................................................................................................................................24

Inspektion ................................................................................................................................................25

Arbeitsende ........................................................................................................................... 31

Ergebnisse und Weiterverarbeitung .................................................................................. 31

Ergebnisse betrachten (Easy Projekt) ...............................................................................................31

EasyViewer ...............................................................................................................................................32

Import in can3D® (can3D® Projekt) ....................................................................................................32

Hilfe bei Störungen................................................................................................................ 33

Reinigung ................................................................................................................................ 34

Instandhaltung und Wartung............................................................................................... 34

Entsorgung.............................................................................................................................. 35

DE4

EINFÜHRUNG

Zu dieser Anleitung

Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren

unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden.

Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und

verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller

angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung.

Darüber hinaus gelten die lokalen Unfallverhütungsvorschriften und allgemeinen

Sicherheitsbestimmungen für den Einsatzbereich der Geräte.

Symbolerklärung

Die Sicherheitshinweise bringen durch Symbol und Signalwort das Ausmaß der Gefährdung

zum Ausdruck, lassen Ort und Art der Gefahr erkennen und enthalten Hinweise zur

Vermeidung.

WARNUNG

Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise

gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann,

wenn sie nicht gemieden wird.

VORSICHT

Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise

gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann,

wenn sie nicht gemieden wird.

HINWEIS

Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche

Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden

wird.

TIPP Dieses Symbol hebt nützliche Tipps und Informationen hervor, die für eine

eziente und störungsfreie Bedienung des Geräts zu beachten sind.

DE 5

SICHERHEIT

Bestimmungsgemäßer Gebrauch

Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung

von Originalzubehör und -komponenten von Kummert. Jede über diesen Einsatzzweck

hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Zum Betrieb des Gerätes wird das

Pro HD benötigt.

Zielgruppe

Diese Anleitung und die Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure

oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden,

dokumentierten Unterweisung.

Sicherheitshinweise

Im folgenden Abschnitt sind Restrisiken benannt, die vom Gerät auch bei

bestimmungsgemäßem Gebrauch ausgehen können.

WARNUNG

Elektrische Spannung!

Bei Beschädigungen an der Isolation oder einzelnen Bauteilen besteht Lebensgefahr

durch elektrischen Strom.

• Schalten Sie die Geräte bei Nichtgebrauch, Wartungs- und Reinigungsarbeiten

aus.

• Beenden Sie die Inspektion bei Beschädigungen unverzüglich und lassen Sie diese

von einer zertizierten Servicestelle beheben.

WARNUNG

Akkusicherheit!

Das Gerät verfügt über einen integrierten Akku in der Basis und dem Tab, deren

unsachgemäße Verwendung zur Explosion führen kann:

• Önen Sie niemals das Gerät.

• Lassen Sie das Gerät nicht fallen.

• Schützen Sie das Gerät vor übermäßiger Hitze und Sonneneinstrahlung.

• Laden Sie die Akkus ausschließlich mit von Kummert angebotenen Kabeln und

Netzteilen.

DE6

VORSICHT

Magnetische Teile!

Das Gerät enthält magnetische Teile an der Verbindung zwischen Basis und Tab und

zwischen Basis und Schirmhalter.

• Stellen Sie sicher, dass sich keine metallischen Teile an den magnetischen Teilen

benden bevor Sie sie miteinander verbinden.

• Halten Sie Kreditkarten, magnetische Speichermedien und magnetisch

empndliche Geräte von diesem Gerät fern.

VORBEREITUNG

Lieferung

TIPP Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend

gemacht werden, reklamieren Sie deshalb Mängel direkt.

Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen.

Melden Sie Transportschäden direkt beim Transporteur.

Der Standard-Lieferumfang beinhaltet:

• easyTab

• USB-Stick

• Bedienungsanleitung

Verpackung

TIPP Heben Sie die Verpackung für evtl. Versand und Lagerung auf

Zum Verpackungsmaterial können auch Materialien gehören, die den Packstücken zum

Feuchtigkeits- oder Frostschutz beigegeben werden (z.B.: Kieselgelbeutel, Frostschutzmittel).

Lagerung

Die Geräte und das Zubehör sind stets unter den folgenden Bedingungen zu lagern:

• Nicht im Freien aufbewahren

• Trocken und staubfrei lagern

DE 7

Transport

Beachten Sie beim Transport der Geräte in Fahrzeugen stets die lokalen

Ladungssicherungsvorschriften. Stellen Sie darüber hinaus sicher, dass das Gerät vor

äußerer Krafteinwirkung geschützt ist.

PRODUKTBESCHREIBUNG

Grundlagen

Zum Betrieb des Gerätes wird das Pro HD benötigt. In Kombination bilden beide zusammen

ein Grundgerät zur Inspektion von Rohrleitungen. Hierfür wird es mittels einer Haspel mit

einer Kamera verbunden. Das Gerät dient zur Steuerungen der angeschlossenen Kamera

sowie zur Zustandserfassung des inspizierten Rohres.

Technische Daten

Spannungsversorgung 20-36 V DC, 2,0A

Schutzklasse IP54

Display PixelSense™-Display (12,3 Zoll)

Prozessor Intel® DualCore i5 2,7 GHz

Interner Speicher 128 GB SSD-Festplatte

Wechseldatenträger USB 3.0 Anschluss

Bildaufzeichnung JPEG

Videoaufzeichnung MPEG4 H.264

Betriebstemperatur 0° bis 35°

Lagertemperatur -10° bis 40°

DE8

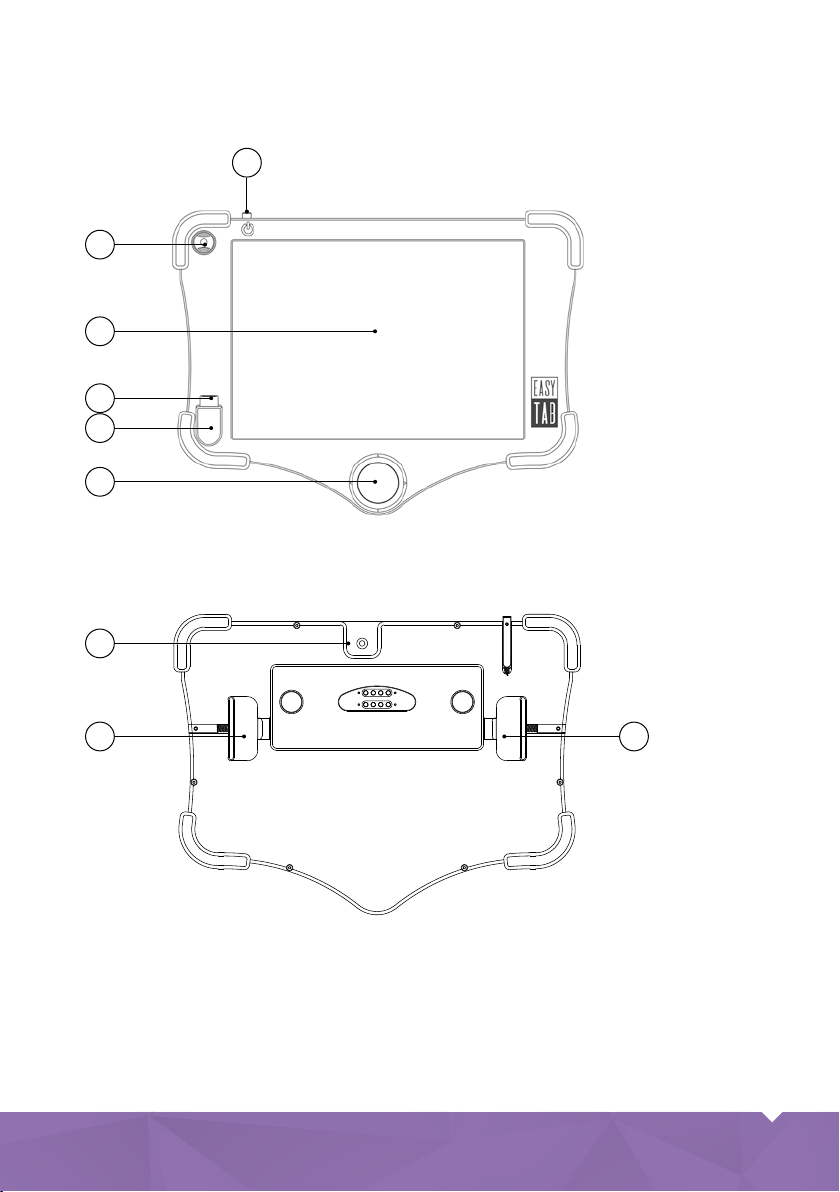

Komponenten

1 Ein-Schalter

2 Kipptaster

3 PixelSense Display

4 USB 3.0-Anschluss

5 LED

6 3D-Joystick

7 Tablet-Kamera

8 Riegel

Vorderseite

Rückseite

DE 9

Pro HD

Um das easyTab zu entnehmen,

umfassen Sie es an beiden Seiten mit

beiden Händen. Ziehen Sie die lila

Riegel auf der Rückseite mit den Fingern

nach außen. Heben Sie das easyTab

ab. Lassen Sie die Riegel langsam

zurückgleiten.

Zum Betrieb des easyTab wird das Pro HD benötigt. Das Tab wird in das Pro HD eingesetzt.

Tab in das Pro HD einsetzen und entnehmen

Zum Einsetzen umfassen Sie das

easyTab an beiden Seiten mit beiden

Händen. Ziehen Sie die lila Riegel auf

der Rückseite mit den Fingern nach

außen. Setzen Sie das easyTab ein

und achten Sie darauf, dass es in

die entsprechenden Aussparungen

einrastet. Lassen Sie die Riegel langsam

zurückgleiten. Überprüfen Sie den

sicheren Halt des easyTab bevor Sie es

loslassen.

BEDIENUNG

Das gesamte System wird über das easyTab in Betrieb genommen und bedient. Lesen Sie vor

der Inbetriebnahme ebenfalls die Bedienungsanleitungen der übrigen Komponenten.

easyTab einschalten

Drücken Sie auf den Ein-Schalter.

Warten Sie bis das Gerät hochgefahren

und die Software gestartet ist.

DE10

Stromversorgung

Pro HD und easyTab verfügen jeweils über einen Akku, so dass das easyTab unabhängig

vom Pro HD und einer Stromquelle betrieben werden kann. Sind Pro HD und easyTab

miteinander verbunden und benden sich im Netzbetrieb, werden beide Akkus geladen. Sind

Pro HD und easyTab miteinander verbunden und benden sich im Akkubetrieb, wird das

easyTab vom Akku des Pro HD geladen solange das Gerät in Betrieb ist.

Um das easyTab im ausgeschalteten Zustand vom Akku der Basis zu laden, drücken Sie auf

den Taster Tab laden (siehe Bedienungsanleitung Pro HD). Der Ladevorgang wird für einen

bestimmten Zeitraum gestartet und danach automatisch abgebrochen. Um den Ladevorgang

manuell abzubrechen, drücken Sie für ca. 2 Sekunden den Taster Tab laden.

Die LED ist an wenn das easyTab mit Strom versorgt wird - entweder von einer externen

Stromquelle oder vom Akku des Pro HD.

Stellen Sie vor Arbeitsbeginn sicher, dass die Akkus ausreichend geladen sind. Um den Akku

zu laden, verbinden Sie den Netzstecker des Pro HD mit einer geeigneten Stromquelle. Der

Ladestand der Akkus kann über die Benutzeroberäche der Software geprüft werden.

Als optionales Zubehör ist ein Ladekabel für das easyTab erhältlich (Art. 21206).

HINWEIS

Gefahr vor Datenverlust!

Unterbrechungen in der Stromversorgung stören den Betrieb des Gerätes und

können zu Fehlfunktionen und Datenverlust führen.

• Stellen Sie sicher, dass der Akku über ausreichend Kapazität verfügt oder

wechseln Sie in den Netzbetrieb.

HINWEIS

Gefahr von Sachschäden!

Akkus müssen regelmäßig geladen werden um eine Tiefentladung zu verhindern. Dies

gilt auch wenn das Gerät nicht in Betrieb ist.

• Stellen Sie sicher, dass der Akku regelmäßig, mindestens einmal monatlich,

geladen wird.

Autres manuels pour easyTab

Table des matières

Langues :

Autres manuels Kummert Équipement de test

Kummert

Kummert K-35 HD Manuel utilisateur

Manuels Équipement de test populaires d'autres marques

SMART

SMART KANAAD SBT XTREME 3G Series Manuel utilisateur

Agilent Technologies

Agilent Technologies BERT Serial Manuel utilisateur

Agilent Technologies

Agilent Technologies N3280A Manuel utilisateur

Vernier

Vernier Go Direct Voltage Manuel utilisateur

Lifeloc

Lifeloc R.A.D.A.R. Manuel utilisateur

Fluke

Fluke T5-600 Instructions d'utilisation et d'installation

Mercury

Mercury TSL01 Manuel utilisateur

MAHA

MAHA MBT Series Manuel utilisateur

Fuji Electric

Fuji Electric P-61 Manuel utilisateur

ETC

ETC SealerAtor Manuel utilisateur

Skyfine

Skyfine ETHYWAY V2 Manuel utilisateur

Appion

Appion G5 Twin Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 8159-0112A Manuel utilisateur

BW Technologies

BW Technologies MicroDock II Manuel utilisateur

Sun Nuclear

Sun Nuclear 1027 Manuel utilisateur

Biomark

Biomark HPR LITE READER Manuel utilisateur

Hioki

Hioki 3169-20 Manuel utilisateur

Ashcroft

Ashcroft ATE-100 Manuel utilisateur

Kummert easyTab Manuel utilisateur

Manuels Équipement de test populaires d'autres marques
