Kummert HD Manuel utilisateur

QUICK START GUIDE

HD reels

DE

EN

KURZANLEITUNG

HD-Haspel

AM GRUNDGERÄT EINHÄNGEN

ATTACH TO BASIC DEVICE

Heben Sie die Haspel (1) an. Positionieren Sie die Aussparungen

(2) der Trägerarme auf der Aufhängung (3) des Gerätes. Achten

Sie darauf, dass der äußere Trägerarm ganz außen an der

Aufhängung (3) positioniert ist.

Lift the reel (1). Position the girders‘ recesses (2) onto the device‘s

suspension (3). Make sure that the outer girder is positioned at

the extreme outer end of the suspension (3).

1

32

DE

EN

MIT GRUNDGERÄT VERBINDEN

CONNECT TO BASIC DEVICE

Verbinden Sie den 6-poligen Anschlussstecker (1) der Haspel

mit der 6-poligen Buchse (2) des Grundgeräts. Achten Sie auf die

korrekte Position (3) des Steckers. Hierfür muss der rote Punkt am

Stecker dem roten Punkt an der Buchse genau gegenüber liegen.

Plug the 6-pole plug (1) of the reel into the 6-pole connector (2) of

the basic device. Make sure that the plug is in the correct position

(3). Therefor the red dot of the plug has to face the red dot of the

connector.

1

3

2

DE

EN

HASPELSPERRE

REEL LOCK

Zum Sperren der Haspel drehen Sie die Haspelsperre (1) bis

diese einrastet. Die Haspel dreht sich bis zum nächsten Steg des

Haspelkorbs weiter und stoppt. Die Haspel lässt sich nicht weiter

auf- oder abwickeln.

In order to lock the reel, turn the reel lock (1) until it snaps. The

reel turns to the next bar of the reel basket and stops. Now the

rod cannot be unwound or rewound.

1

1

DE

EN

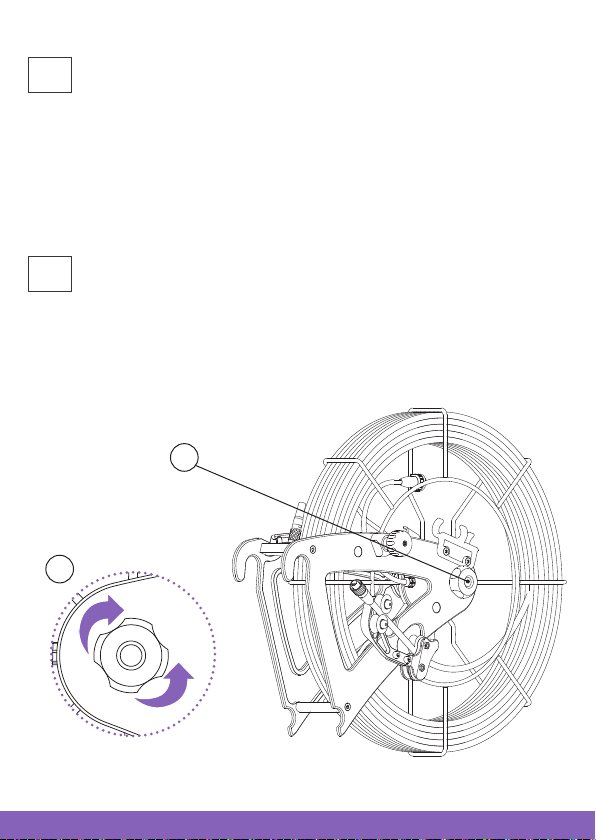

FREILAUFBREMSE

FREEWHEEL BRAKE

Stellen Sie sicher, dass die Haspelsperre arretiert ist oder halten

Sie den Haspelkorb mit einer Hand fest, um ein ungewolltes

Abwickeln des Aals zu verhindern. Drehen Sie den Drehknauf (1)

um den Freilauf des Aals einzustellen.

Make sure that the reel is locked or hold the reel basket with one

hand to avoid unintended unwinding of the rod. Turn the rotary

knob (1) in order to adjust how smooth the cable can be unwound

or rewound.

1

1

DE

EN

DE EN
