FITTING INSTRUCTIONS
SUPPLEMENTARY HEADLIGHT KIT
63514910033
DEUTSCH
LIEBER KUNDE
*3214164en*
3214164en
10/2019
LIEBER KUNDE
Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Unser hochwertiges Qualitätsprodukt ist ren-
nerprobt und wurde speziell für sportliche Herausforderungen entwickelt. Eine korrekte Montage des Produktes
ist unerlässlich, um ein Maximum an Sicherheit und Funktionalität gewährleisten zu können. Bitte befolgen Sie
daher die Montageanleitung oder wenden Sie sich an Ihren autorisierten Fachhändler. Für falsche Montage oder
Verwendung dieses Produktes kann der (Quasi-)Hersteller bzw. Lieferant nicht zur Verantwortung gezogen werden.
Die Montageanleitung entsprach zum Zeitpunkt der Drucklegung dem neuesten Stand dieser Baureihe. Kleine
Abweichungen, die sich aus der konstruktiven Weiterentwicklung ergeben, sind jedoch nie ganz auszuschließen.
Alle enthaltenen Angaben sind unverbindlich. Die KTM Sportmotorcycle GmbH behält sich insbesondere das
Recht vor, technische Angaben, Preise, Farben, Formen, Materialien, Dienst- und Serviceleistungen, Konstruk-
tionen, Ausstattungen und Ähnliches ohne vorherige Ankündigung und ohne Angabe von Gründen zu ändern bzw.
ersatzlos zu streichen, sie an lokale Gegebenheiten anzupassen sowie die Fertigung eines bestimmten Modells
ohne vorherige Ankündigung einzustellen. KTM übernimmt keine Haftung für Liefermöglichkeiten, Abweichungen
von Abbildungen und Beschreibungen sowie Druckfehler und Irrtümer. Die abgebildeten Modelle enthalten zum
Teil Sonderausstattungen, die nicht zum serienmäßigen Lieferumfang gehören.
© 2019 KTM Sportmotorcycle GmbH, Mattighofen Österreich
Alle Rechte vorbehalten
Nachdruck, auch auszugsweise sowie Vervielfältigungen jeder Art nur mit schriftlicher Genehmigung des Urhe-
bers.
ISO 9001(12 100 6061)
Im Sinne der internationalen Qualitätsmanagementnorm ISO 9001 wendet KTM Qualitätssiche-
rungsprozesse an, die zu höchstmöglicher Produktqualität führen.
Ausgestellt durch: TÜV Management Service
KTM Sportmotorcycle GmbH
Stallhofnerstraße 3
5230 Mattighofen, Österreich
DEUTSCH
1 DARSTELLUNGSMITTEL
2
1.1 Verwendete Symbole
Nachfolgend wird die Verwendung bestimmter Symbole erklärt.
Kennzeichnet eine erwartete Reaktion (z. B. eines Arbeitsschrittes oder einer Funktion).
Kennzeichnet eine unerwartete Reaktion (z. B. eines Arbeitsschrittes oder einer Funktion).
Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und tech-
nisches Verständnis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer
autorisierten KTM-Fachwerkstatt durchführen! Dort wird Ihr Motorrad von speziell geschulten
Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.
Kennzeichnet einen Seitenverweis (Mehr Informationen sind auf der angegebenen Seite nach-
zulesen).
Kennzeichnet eine Angabe mit weiterführenden Informationen oder Tipps.
Kennzeichnet das Ergebnis aus einem Prüfschritt.
Kennzeichnet eine Spannungsmessung.
Kennzeichnet eine Strommessung.
Kennzeichnet das Ende einer Tätigkeit inklusive eventueller Nacharbeiten.
1.2 Benutzte Formatierungen
Nachfolgend werden die verwendeten Schriftformatierungen erklärt.
Eigenname Kennzeichnet einen Eigennamen.
Name®Kennzeichnet einen geschützten Namen.
Marke™ Kennzeichnet eine Marke im Warenverkehr.
Unterstrichene Begriffe Verweisen auf technische Details des Fahrzeuges oder kennzeichnen Fach-
wörter, die im Fachwortverzeichnis erklärt sind.
DEUTSCH
SICHERHEITSHINWEISE 2
3
2.1 Einsatzdefinition - bestimmungsgemäßer Gebrauch
Fachmännische Beratung und eine korrekte Installation des technischen Zubehörs durch einen autorisierten
KTM-Händler unter Verwendung von Spezialwerkzeug ist unerlässlich, um das Optimum an Sicherheit und
Funktionalität zu gewährleisten. Bei gekennzeichneten (EC, ECE,...) Artikeln sind Homologations-Unterlagen
vorhanden. Ob diese Homologations-Unterlagen im geplanten Einsatzland eine Gesamthomologation
des jeweiligen Fahrzeuges mit eingebautem technischen Zubehör gewährleisten, ist durch den Kunden,
gegebenenfalls bei den nationalen Genehmigungsbehörden zu prüfen. Bei weiteren Fragen wenden Sie sich an
Ihren autorisierten KTM-Händler.
Info
EU Kennzeichnungen: EC (EG-Typengenehmigung), ECE (ECE-Typengenehmigung), ABE (allgemeine
Betriebserlaubnis), EC-V (EG-Typengenehmigung für Kraftfahrzeuge), FIM (FIM Geräusch konform),
CCCUO_EU (Nicht erlaubt zur Verwendung auf öffentlichen Straßen) und HOMNN (Homologation nicht
notwendig)
USA Kennzeichnungen: 50-State (50 Staaten Recht), USFS (US Forstdienst), FIM (FIM Geräusch kon-
form), AMA (AMA Amateur Geräusch konform), DOT (Verkehrsministerium) und CCCUO (Nicht erlaubt zur
Verwendung auf öffentlichen Straßen)
2.2 Fehlgebrauch
Setzen Sie das Fahrzeug nur bestimmungsgemäß ein.
Bei nicht bestimmungsgemäßem Einsatz können Gefahren für Personen, Material und die Umwelt entstehen.
Jegliche Verwendung des Fahrzeuges, die über den bestimmungsgemäßen Gebrauch und die Einsatzdefinition
hinausgeht, stellt Fehlgebrauch dar.
Fehlgebrauch umfasst darüber hinaus die Verwendung von Betriebs- und Hilfsstoffen, die die geforderten Spezifi-
kationen für den jeweiligen Einsatz nicht erfüllen.
2.3 Sicherheitshinweise
Für einen sicheren Umgang mit dem beschriebenen Produkt sind einige Sicherheitshinweise zu beachten. Lesen
Sie deshalb diese Anleitung und alle weiteren Anleitungen im Lieferumfang aufmerksam durch. Die Sicherheits-
hinweise sind im Text optisch hervorgehoben und an den relevanten Stellen verlinkt.
Info
An gut sichtbaren Stellen des beschriebenen Produktes sind verschiedene Hinweis- und Warnhinweisauf-
kleber angebracht. Entfernen Sie keine Hinweis- oder Warnhinweisaufkleber. Fehlen diese, können Sie
oder andere Personen Gefahren nicht erkennen und sich deshalb verletzen.
2.4 Gefahrengrade und Symbole
Gefahr
Hinweis auf eine Gefahr, die unmittelbar und mit Sicherheit zum Tod oder zu schweren bleibenden Ver-
letzungen führt, wenn nicht die entsprechenden Vorkehrungen getroffen werden.
Warnung
Hinweis auf eine Gefahr, die wahrscheinlich zum Tod oder zu schweren Verletzungen führt, wenn nicht
die entsprechenden Vorkehrungen getroffen werden.
Hinweis
Hinweis auf eine Gefahr, die zu Umweltschäden führt, wenn nicht die entsprechenden Vorkehrungen
getroffen werden.
DEUTSCH
2 SICHERHEITSHINWEISE
4
2.5 Sicherer Betrieb
Gefahr
Unfallgefahr Ein verkehrsuntüchtiger Fahrer gefährdet sich und andere.
–Nehmen Sie das Fahrzeug nicht in Betrieb, wenn Sie durch Alkohol, Drogen oder Medikamente ver-
kehrsuntüchtig sind.
–Nehmen Sie das Fahrzeug nicht in Betrieb, wenn Sie dazu physisch oder psychisch nicht in der Lage
sind.
Gefahr
Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und zum Tode führen.
–Sorgen Sie beim Betrieb des Motors stets für ausreichende Belüftung.
–Verwenden Sie eine geeignete Abgasabsaugung, wenn Sie den Motor in einem geschlossenen Raum
starten oder laufen lassen.
Warnung
Verbrennungsgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß.
–Berühren Sie keine Teile wie Auspuffanlage, Kühler, Motor, Stoßdämpfer oder Bremsanlage, bevor die
Fahrzeugteile abgekühlt sind.
–Lassen Sie die Fahrzeugteile abkühlen, bevor Sie Arbeiten durchführen.
Das Fahrzeug nur in einem technisch einwandfreien Zustand, bestimmungsgemäß, Sicherheits- und umweltbe-
wusst betreiben.
Das Fahrzeug ist nur von eingewiesenen Personen zu verwenden. Im Straßenverkehr ist eine entsprechende Fahr-
erlaubnis notwendig.
Störungen, die die Sicherheit beeinträchtigen, umgehend in einer autorisierten KTM-Fachwerkstatt beseitigen
lassen.
Am Fahrzeug angebrachte Hinweis-/Warnhinweisaufkleber beachten.
2.6 Schutzkleidung
Warnung
Verletzungsgefahr Fehlende oder mangelhafte Schutzkleidung stellt ein erhöhtes Sicherheitsrisiko dar.
–Tragen Sie bei allen Fahrten geeignete Schutzkleidung wie Helm, Stiefel, Handschuhe sowie Hose
und Jacke mit Protektoren.
–Verwenden Sie immer Schutzkleidung, die in einwandfreiem Zustand ist und den gesetzlichen Vorga-
ben entspricht.
Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutz-
kleidung.
2.7 Arbeitsregeln
Sofern nicht anders vermerkt, muss bei jeder Arbeit die Zündung ausgeschaltet sein (Modelle mit Zündschloss,
Modelle mit Funkschlüssel) bzw. der Motor stillstehen (Modelle ohne Zündschloss oder Funkschlüssel).
Für einige Arbeiten sind Spezialwerkzeuge notwendig. Diese sind nicht Bestandteil des Fahrzeuges, können aber
unter der angegebenen Nummer in Klammern bestellt werden. Beispiel: Lagerauszieher (15112017000)
Teile, die nicht wiederverwendet werden können (z. B. selbstsichernde Schrauben und Muttern, Dichtungen,
Dichtringe, O-Ringe, Splinte, Sicherungsbleche), beim Zusammenbau durch neue Teile ersetzen.
Für einige Schraubfälle ist eine Schraubensicherung (z. B. Loctite®) erforderlich. Spezifische Hinweise des Her-
stellers bei der Verwendung beachten.
DEUTSCH
SICHERHEITSHINWEISE 2
5
Wenn auf einem Neuteil bereits eine Schraubensicherung (z. B. Precote®) aufgetragen ist, kein zusätzliches
Schraubensicherungsmittel auftragen.
Teile, die nach dem Zerlegen wiederverwendet werden sollen, reinigen und auf Beschädigung und Verschleiß kon-
trollieren. Beschädigte oder verschlissene Teile wechseln.
Nach Abschluss einer Reparatur oder eines Service die Betriebssicherheit des Fahrzeuges sicherstellen.
2.8 Umwelt
Ein verantwortungsvoller Umgang mit Ihrem Motorrad sorgt dafür, dass keine Probleme und Konflikte auftauchen
müssen. Um die Zukunft des Motorradfahrens zu sichern, versichern Sie sich, dass Sie das Motorrad im Rahmen
der Legalität benutzen, zeigen Sie Umweltbewusstsein und respektieren Sie die Rechte anderer.
Beachten Sie bei der Entsorgung von Altöl, anderen Betriebs- und Hilfsstoffen und Altteilen die jeweiligen
Gesetze und Richtlinien des jeweiligen Landes.
Da Motorräder nicht der EU-Richtlinie für die Entsorgung von Altfahrzeugen unterliegen, gibt es keine gesetzliche
Regelung zur Entsorgung eines Altmotorrads. Ihr autorisierter KTM-Händler hilft Ihnen gerne.
2.9 Montageanleitung
Lesen Sie unbedingt diese Montageanleitung genau und vollständig, bevor Sie die erste Ausfahrt unternehmen.
Die Montageanleitung enthält viele Informationen und Tipps, die Ihnen die Bedienung, Handhabung und den
Service erleichtern werden. Nur so erfahren Sie, wie Sie das Fahrzeug am besten für sich abstimmen und wie Sie
sich vor Verletzungen schützen können.
Bewahren Sie die Montageanleitung an einem gut zugänglichen Ort auf, damit Sie bei Bedarf jederzeit nachschla-
gen können.
Falls Sie mehr über das Fahrzeug wissen wollen oder Unklarheiten beim Lesen auftreten, wenden Sie sich an
einen autorisierten KTM-Händler.
Die Montageanleitung ist ein wichtiger Bestandteil des Zubehörs und muss beim Verkauf an den neuen Eigentü-
mer übergeben werden.
DEUTSCH
3 WICHTIGE HINWEISE
6
3.1 Betriebsmittel, Hilfsstoffe
Hinweis
Umweltgefährdung Unsachgemäßer Umgang mit Kraftstoff gefährdet die Umwelt.
–Lassen Sie Kraftstoff nicht in das Grundwasser, den Boden oder die Kanalisation gelangen.
Wenn in dieser Montageanleitung keine Angaben zu Betriebsmitteln und Hilfsstoffen gemacht werden, diese laut
Bedienungsanleitung und Spezifikation des Fahrzeuges verwenden.
3.2 Ersatzteile, Zubehör
Verwenden Sie zu Ihrer eigenen Sicherheit nur Ersatzteile und Zubehörprodukte, die von KTM freigegeben
und/oder empfohlen sind und lassen Sie diese in einer autorisierten KTM-Fachwerkstatt montieren. Für andere
Produkte und daraus entstandene Schäden übernimmt KTM keine Haftung.
Einige Ersatzteile und Zubehörprodukte sind bei den jeweiligen Beschreibungen in Klammern angegeben. Ihr
autorisierter Händler berät Sie gerne.
Die aktuellen KTM PowerParts für Ihr Fahrzeug finden Sie auf der KTM‑Website.
Internationale KTM‑Website: http://www.ktm.com
3.3 Abbildungen
Die in der Anleitung dargestellten Abbildungen enthalten zum Teil Sonderausstattungen.
Zur besseren Darstellung und Erklärung können einige Teile ausgebaut oder nicht abgebildet sein. Ein Ausbau für
die jeweilige Beschreibung ist nicht immer zwingend notwendig. Beachten Sie die textlichen Angaben.
3.4 Kundendienst
Für Fragen zu Ihrem Fahrzeug und zu KTM steht Ihnen Ihr autorisierter KTM-Händler gerne zur Verfügung.
Die Liste der autorisierten KTM‑Händler finden Sie auf der KTM‑Website.
Internationale KTM‑Website: http://www.ktm.com
DEUTSCH
LIEFERUMFANG 4
7
4.1 Lieferumfang

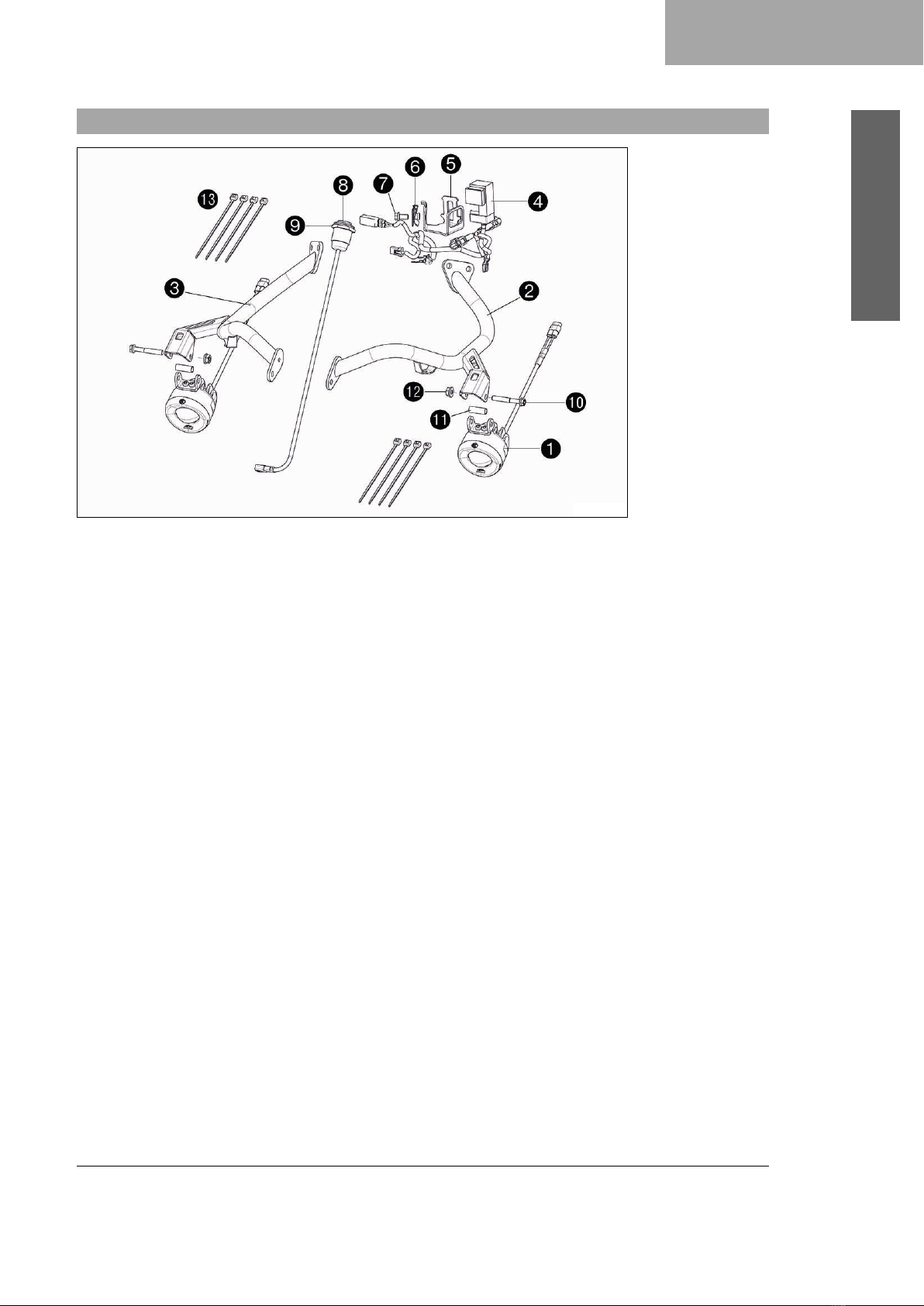

500872-01
2x Zusatzscheinwerfer 1
1x Halterung links 2
1x Halterung rechts 3
1x Kabelstrang 4
1x Halteblech 5
1x Mehrbereichsblechmutter M6 6
1x Bundschraube M6x12 7
1x Schalter für Zusatzscheinwerfer 8
1x Mutter für Schalter 9
2x BundschraubeM6x40 bk
2x Buchse bl
2x Mutter M6 bm
8x Kabelbinder bn
DEUTSCH
5 MONTAGE
8
5.1 Montage
Vorarbeit
–Zündung ausschalten.
500873-01
Montage
–Schrauben bo entfernen.
–Beide Maskenspoiler entfernen.
500874-01
–Spreiznieten bp entfernen und Abdeckung bq aufklappen.
–Temperatursensor br aushängen.
–Abdeckung bq entfernen.
500875-01
–Schrauben bs entfernen.
–Schrauben bt entfernen und Maskenträger beidseitig abneh-
men.
500876-01
–Schrauben ck entfernen.
–Scheinwerfermaske nach vorn ziehen.
Info
Bauteile durch Abdecken vor Beschädigungen schüt-
zen.
–Mehrbereichsblechmutter 6am Halteblech 5(beides Lie-
ferumfang) montieren.
–Kabelstrang 4(Lieferumfang) am Halteblech 5montieren.
