Instrukcja instalacji i obsługi
Biokominków

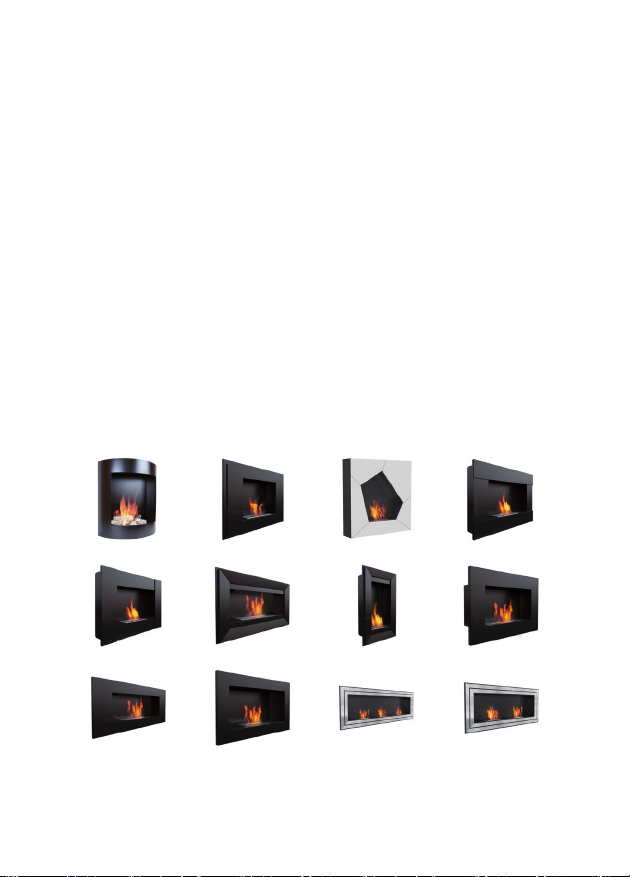

AF
Ball
Charlie/Charlie 2
Golf
Juliet 1100
Lima
Oscar
Quat
Alpha
Bravo/Bravo 2
Delta/Delta 2
Juliet
Juliet 1500
Mila
Papa
Quebec
Dziękujemy Państwu za zaufanie i zakup naszego biokominka. Niniejsze urządzenie zostało
stworzone z myślą o Państwa bezpieczeństwie i wygodzie. Pragniemy wyrazić przekonanie,
że będą Państwo zadowoleni z dokonanego wyboru ze względu na zaangażowanie jakie zostało
włożone w procesie jego projektowania i produkcji. Przed przystąpieniem do montażu
i użytkowania, należy dokładnie zapoznać się ze wszystkimi rozdziałami zawartymi w instrukcji.
W przypadku jakichkolwiek pytań i wątpliwości prosimy o kontakt z naszym działem technicz-
nym. Wszelkie dodatkowe informacje dostępne są pod adresem internetowym www.kratki.pl.
1. Wstęp
Kratki.pl Marek Bal jest znanym i cenionym producentem urządzeń grzewczych zarówno na ryn-
ku polskim jak i europejskim. Nasze produkty wykonywane są w oparciu o restrykcyjne normy.
Wykorzystanie w produkcji materiałów o najwyższej jakości gwarantuje ostatecznemu użytkow-
nikowi sprawne i niezawodne funkcjonowanie naszych urządzeń. W niniejszej instrukcji zawarto
wszelkie informacje, niezbędne do prawidłowej instalacji, obsługi i konserwacji biokominków
April, August, December, Ezgul, February, Focus, January, July, June, Legionis, March, May,
November, October, Quaerere, September.
2. Opis urządzenia
Biopojemnik to element będący podstawą do stworzenia biokominka, czyli urządzenia dzięki
któremu mogą cieszyć się Państwo wizją żywego ognia nie posiadając tradycyjnego kominka.
Biokominki nie wymagają podłączenia pod instalację kominową. Tego typu urządzenia zasilane
są biopaliwem, którego efektem spalania jest jedynie dwutlenek węgla i para wodna. Wygasza-
nie płomienia w biopojemniku realizowane jest poprzez zastosowanie ruchomej przesuwki (4),
zamykanej za pomocą specjalnego uchwytu (1), dostarczonego wraz z urządzeniem. Biopojem-
nik posiada specjalną komorę (3), która zapobiega wylaniu paliwa na skutek przypadkowego
przepełnienia zbiornika (5). Dodatkowo biopojemnik posiada wskaźnik maksymalnego poziomu
paliwa (2) i wkład chłonny (6) zabezpieczający przed rozlaniem biopaliwa na skutek przechy-
lenia urządzenia.

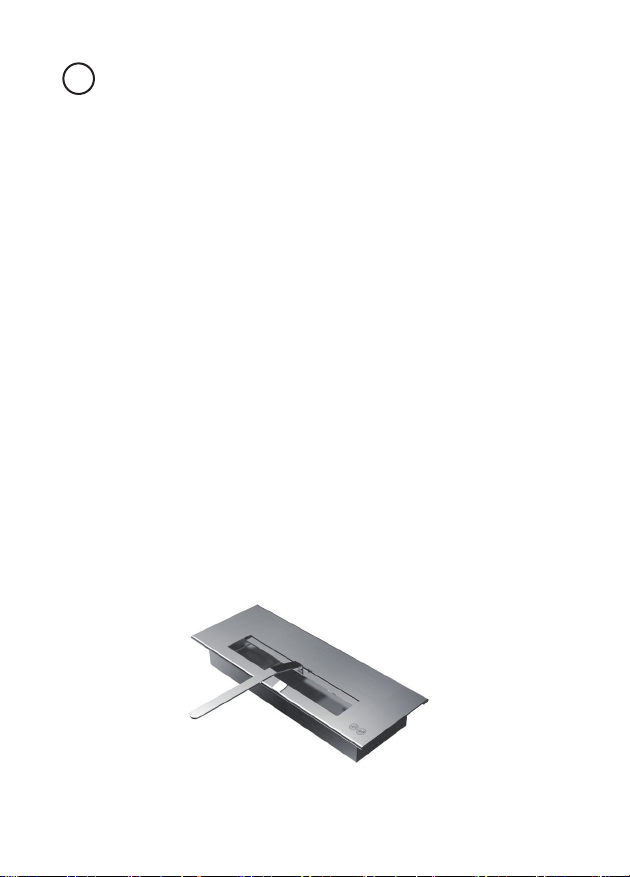

Rys. 1. Biopojemnik
PL
3. Zawartość zestawu
Proszę upewnić się, czy elementy zestawu nie uległy uszkodzeniu podczas ich transportu. Kon-
trolę należy przeprowadzić w obecności kuriera. Przed przystąpieniem do instalacji biokominka
proszę zapoznać się ze wszystkimi elementami dostarczonymi wraz z urządzeniem. W przy-
padku stwierdzenia jakichkolwiek uszkodzeń czy braków, prosimy o kontakt z naszym biurem
obsługi klienta. Wszelkie informacje dostępne są na stronie internetowej www.kratki.pl

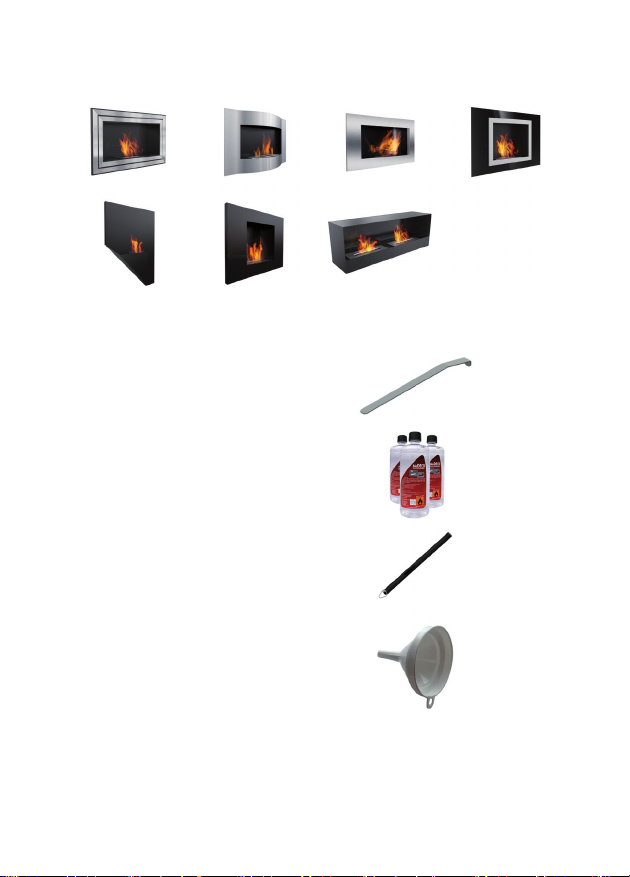

Użytkownik otrzymuje w zestawie:
√ Biopojemnik
√ Element sterujący przesuwką
√ Biokominek
√ Kołki rozporowe.
4. Bezpieczeństwo
UWAGA!!!
Biokominek należy uruchomić dopiero po zakończeniu jego instalacji zgodnie z niniejszą
instrukcją. Palące się urządzenie nie może pozostawać bez nadzoru.
Dla zapewnienia bezpieczeństwa i bezproblemowego użytkowania biokominka, prosimy o zapo-
znanie się z poniższymi uwagami:
√ Nabywca biokominka zobowiązany jest do zapoznania się z instrukcją obsługi i montażu.

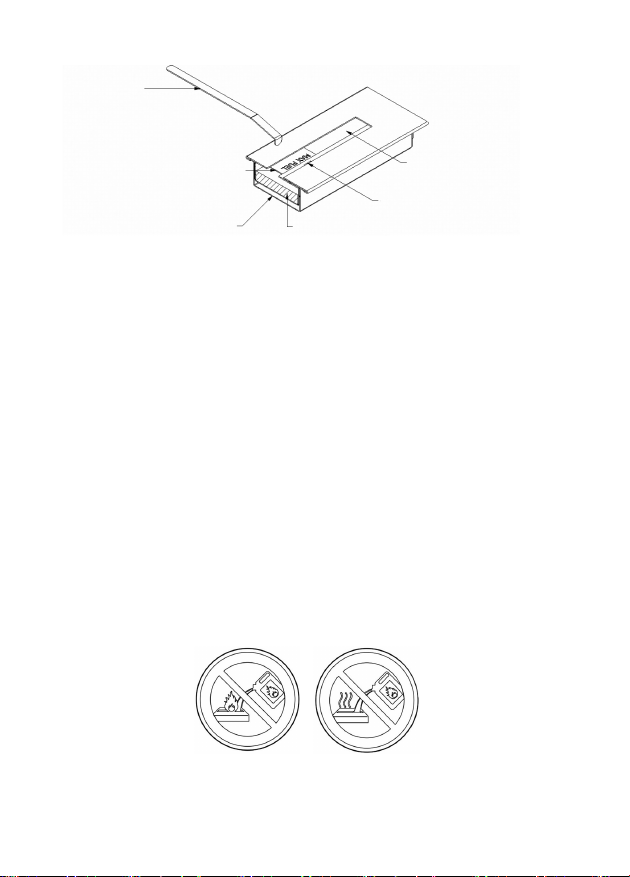

Rys. 2. Biopojemnik - przekrój
1. Element sterujący
2. Wskaźnik maksymalnego poziomu paliwa
3. Komora bezpieczeństwa
4. Przesuwka zamykająca
5. Zbiornik na paliwo
6. Wkład chłonny
√ Zabrania się dolewania paliwa do palącego się biokominka.
√ Palący się biokominek jest gorący.
√ Uzupełnienia biopaliwa można dokonać jedynie na wychłodzonym urządzeniu.
√ Biopojemnik może być gorący jeszcze przez kilkadziesiąt minut po wygaszeniu
ognia.
√ Rozpalanie powinna przeprowadzać osoba dorosła, przestrzegając wszystkich
zasad bezpieczeństwa.
√ Jedynym dozwolonym paliwem możliwym do stosowania w biopojeminku jest
paliwo kominkowe na bazie bioalkoholu (zalecany jest płyn do biokominków
(BIO-DECO). Palenie innych materiałów i substancji w biokominku może
prowadzić do uszkodzenia urządzenia, pożaru lub ciężkiego poparzenia ciała.
√ Biopaliwo powinno być przechowywane w temperaturze pokojowej.
√ Przebywające w pobliżu pracującego urządzenia dzieci lub inne osoby
nieświadome nie powinny pozostawać bez nadzoru.
√ W pobliżu biokominka nie należy umieszczać materiałów łatwopalnych.
√ Zabrania się wprowadzania wszelkich modykacji w konstrukcji biokominka.
√ Urządzenie nie jest przystosowane do pracy ciągłej.
√ Biokominek pełni jedynie funkcję dekoracyjną i nie może być wykorzystywany
w charakterze grzejnika.
√ Zabrania się umieszczania materiałów łatwopalnych na biokominku.
√ Palący się biokominek nie może pozostawać bez nadzoru.
√ Jeżeli biokominek wyposażony jest w kraty konwekcyjne, bądź otwory
wentylacyjne nie mogą być one w żadnym stopniu zasłonięte/zamknięte.
√ Biokominek przeznaczony jest do stosowania wewnątrz budynków, okresowo do
stosowania na tarasach, balkonach - wymaga ochrony przed niekorzystnymi
warunkami atmosferycznymi (deszcz, wiatr, niskie temperatury, wilgoć).
√ Zakazane jest sztuczne podsycanie ognia poprzez tworzenie podmuchów.
√ Dmuchanie w ogień jest zakazane.
√ Wkład chłonny stosowany w biopojemniku ulega zużyciu i należy go wymieniać
raz na dwa lata.
5. Instalacja
Urządzenie należy zainstalować i użytkować w oparciu o obowiązujące przepisy
P-POŻ. Podczas pracy biokominka z powietrza absorbowany jest tlen dlatego urzą-
dzenie może zostać zainstalowane jedynie w pomieszczeniach posiadających odpo-
wiednią wentylację. Biokominek powinien zostać umieszczony w odległości minimum
1 m od materiałów i wyrobów łatwopalnych. Po umieszczeniu urządzenia w odpo-
wiednim miejscu, należy zainstalować w nim pojemnik na biopaliwo . Przed instalacją
biokominka, należy upewnić się, że pomieszczenie, w którym będzie on umieszczo-
ny, ma sprawny system naturalnej wentylacji, a kratki nawiewne nie są zaślepione.
Niewskazane jest umieszczanie biokominków w pomieszczeniach o kubaturze nie
przekraczającej 40 m3. W pomieszczeniu dozwolone jest równoczesne działanie
wielu biokominków, jeżeli ich łączna przepustowość paliwa nie przekracza 0,5 l/h
i została zapewniona dodatkowa wentylacja. Biokominek nie może zostać umieszczo-
ny w miejscu, w którym występują przeciągi. Wymiana powietrza w pomieszczeniu
powinna odbywać się minimum raz na godzinę.
5.1. Montaż biokominków AF, Ball, Lima, Papa, Quebec
Biokominki AF, Ball, Lima, Papa i Quebec są urządzeniami przeznaczonym do usta-
wienia na płaskiej powierzchni przy ścianie lub do powieszenia na ścianie.
Montaż ścienny należy wykonać według poniższych czynności:
√ Na tylnej ściance biokominka znajdują się otwory kluczowe służące do
montażu ściennego. Zaznacz na ścianie wszystkie punkty mocowania.
√ W zaznaczonych punktach wywierć otwory o średnicy 6 mm.
√ Umieść dostarczone wraz z biokominkiem kołki rozporowe we wcześniej
wywierconych otworach.
√ Wkręć śruby w kołki rozporowe tak, by odstęp pomiędzy ścianą a główką
śruby wynosił ok. 3 mm.
√ Zawieś biokominek na śrubach, przekładając główki śrub przez duże otwory
dziur kluczowych i opuść powoli biokominek, tak by śruby znalazły się
w podłużnych otworach i oparły się na ich zakończeniach.
√ Skontroluj, czy biokominek stabilnie wisi na ścianie. Jeżeli to konieczne
skoryguj stopień dokręcenia śrub.
5.2. Montaż biokominków Alpha, Bravo, Bravo 2, Charlie, Charlie 2, Delta, Delta
2, Golf, Juliet, Juliet 1100, Juliet 1500, Mila, Quat
Biokominki Alpha, Bravo, Bravo 2, Charlie, Charlie 2, Delta, Delta 2, Golf, Juliet, Ju-
liet 1100, Juliet 1500, Mila, Quat są urządzeniami przeznaczonymi do montażu na
płaską ścianę (śruby do montażu w zestawie), lub do zabudowy we wnęce ściennej.
Montaż polega na wsunięciu biokominka w odpowiednio przygotowaną wnękę, która
jest wycięta w niepalnej ścianie lub wykonana z płyt konstrukcyjnych (np. płyt G-K
ognioochronnych). W celu przytwierdzenia biokominka do wnęki, należy zastosować
śruby montażowe dostarczone wraz z urządzeniem. Wymiary wnęki przystosowanej
do poszczególnych biokominków przedstawiono w tabelach 1 i 2. W przypadku bio-
kominków Alpha, Bravo, Bravo 2, Charlie, Charlie2, Delta, Delta 2, Golf, Quat, opcjo-
nalnie dostępny jest system przeszklenia dostarczany do klienta wraz ze specjalną
podstawka, umożliwiającą montaż szyby.

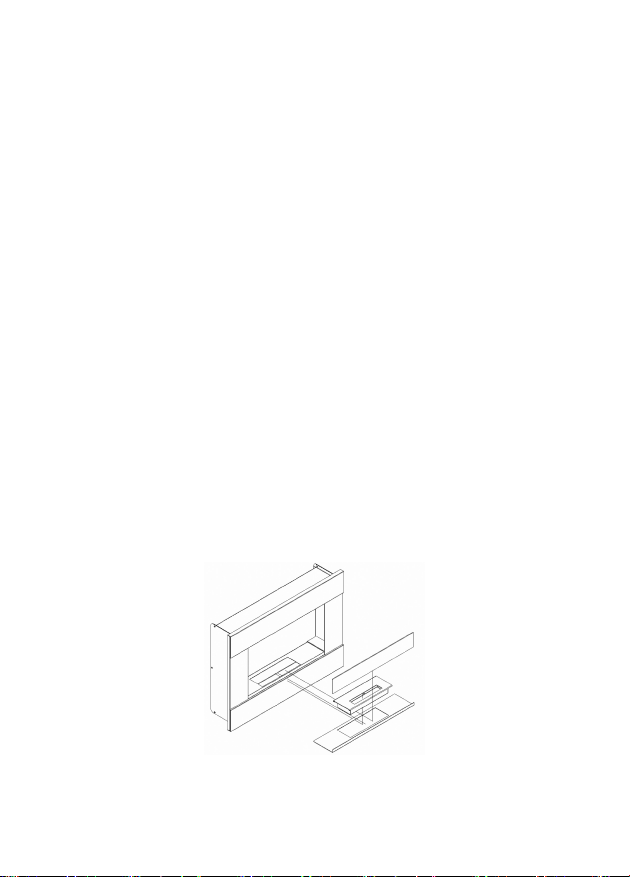

Rys. 3. Sposób montażu szyby w biokominkach Alpha, Bravo, Bravo 2, Charlie,
Charlie2, Delta, Delta 2, Golf, Quat
5.3. Montaż biokominka Oscar
Biokominek Oscar może być zamontowany zarówno na płaskiej ścianie jak i we wnę-
ce ściennej, bądź obudowie wykonanej z dedykowanych płyt konstrukcyjnych (np.
płyt G-K ognioochronnych). Instalacji, należy dokonać za pomocą listwy montażowej
dostarczonej wraz z urządzeniem.
Wykonana wnęka ścienna bądź zabudowa z płyt konstrukcyjnych powinna uwzględ-
niać dylatacje i rozstaw otworów montażowych przedstawionych na rys. 4.
6. Instrukcja obsługi
UWAGA !!!
Biokominek nie jest przeznaczony do pracy ciągłej. Zabrania się uzupełniania
biopaliwa podczas pracy urządzenia. Napełnienia biopojemnika można dokonać
jedynie po jego całkowitym wychłodzonym. Paliwo wlane do gorącego pojem-
nika bardzo silnie paruje, co przy próbie ponownego zapalenia może spowodo-
wać bardzo gwałtowne rozpalenie płomienia (wybuch).

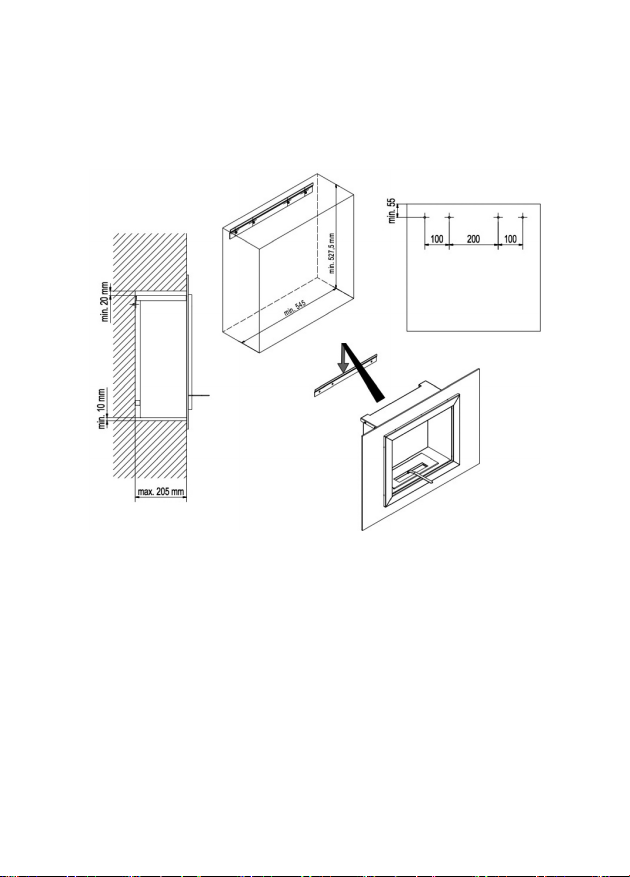

Rys. 4. Sposób montażu biokominka Oscar
6.1. Rozpalanie w biokominku
UWAGA !!!
Nie zapalać urządzenia w stanie gorącym. Korzystanie z paliwa innego niż okre-
ślone w instrukcji jest surowo zabronione.
Przed pierwszym uruchomieniem należy zapoznać się ze wszystkimi rozdziałami za-
wartymi w niniejszej instrukcji. Podczas pierwszego palenia proszę zwrócić uwagę,
czy biopojemnik zachowuje szczelność, szczególnie w czasie jego pracy w wysokiej
temperaturze. Aby rozpalić w biokominku:
√ Upewnij się, że biokominek jest zgaszony i wychłodzony. Wymagany minimalny
czas między wygaszeniem, a ponownym uzupełnieniem paliwa i rozpaleniem to
1 godzina.
√ Odsuń za pomocą elementu sterującego przesuwkę przysłaniającą zbiornik
biopojemnika.
√ Napełnij zbiornik biopojemnika odpowiednim rodzajem paliwa (zalecany jest płyn
do biokominków BIO-DECO) nie przekraczając wskaźnika maksymalnego
poziomu paliwa.
√ Jeżeli doszło do rozlania biopaliwa niezwłocznie wytrzyj ręcznikiem papierowym
powierzchnie, z którą płyn miał kontakt.
√ Dokonaj rozpalenia w biokominku używając:
- Długich zapałek kominkowych.
- Kominkowej zapalarki.
- Za pomocą elementu sterującego przesuwką. Zanurz końcówkę elementu
w paliwie znajdującym się w zbiorniku a następnie zapal jego wilgotną część
za pomocą zapalniczki lub innego dowolnego źródła ognia (zachowaj
bezpieczną odległość od biokominka). Płomień przenieś na biopojemnik.
√ Jeżeli po zapłonie biopaliwa płomień zgaśnie, ponów próbę rozpalania
biokominka.
Właściwy kolor i wysokość płomień osiągnie po około 15 minutach palenia. Jego in-
tensywność można kontrolować za pomocą elementu sterującego, poprzez regulację
stopnia otwarcia przesuwki. Wysokość płomienia, należy dostosować tak, by górna
część obudowy kominka nie była narażona na bezpośrednie działanie ognia. Pod-
czas palenia, należy zachować bezpieczny dystans od biokominka wynoszący przy-
najmniej 0,5 m. Zużycie biopaliwa wynosi 0,2 l/h < 0,5 l/h przy maksymalnie otwartej
pokrywie biopojemnika. Jednorazowo do zbiornika na biopaliwo można wlać 50 %
jego całkowitej pojemności.

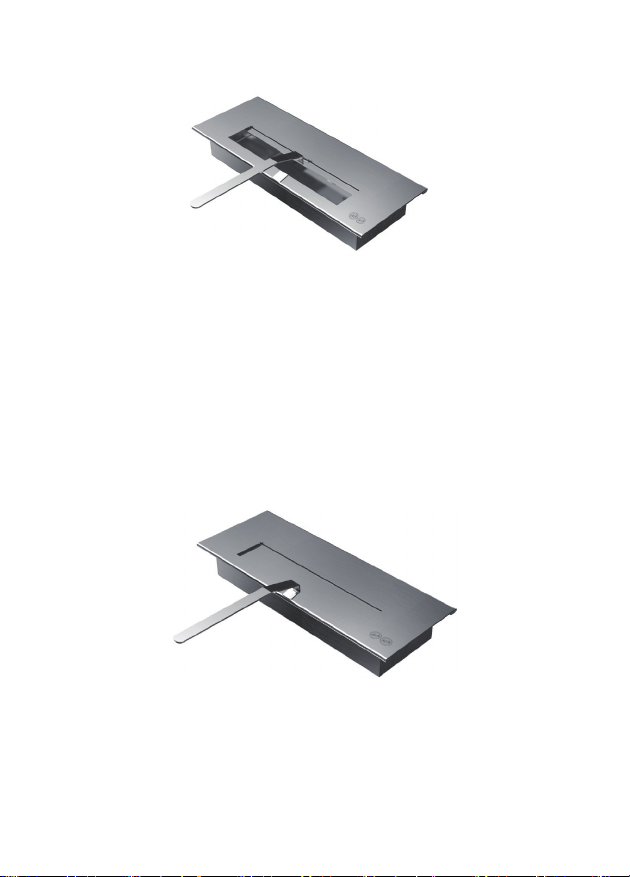

Rys. 5. Biopojemnik z odsuniętą przesuwką
6.2. Wygaszanie biokominka
Płonący biokominek wygasza się poprzez odcięcie dostępu powietrza do ognia. Aby
zgasić płomień w urządzeniu, należy zamknąć przesuwkę przysłaniającą zbiornik bio-
pojemnika za pomocą elementu sterującego. Zbiornik na biopaliwo i inne elementy
biokominka narażone na kontakt z płomieniami lub gorącym powietrzem mogą po-
siadać wysoką temperaturę jeszcze przez kilkadziesiąt minut po wygaszeniu ognia.
Przed ponownym rozpaleniem urządzenia należy odczekać, aż biokominek osiągnie
temperaturę pokojową.
UWAGA!!!
Zabrania się wygaszania biokominka za pomocą wody lub innego płynu.
W przypadku zapłonu rozlanego biopaliwa, należy użyć gaśnicy proszkowej lub
odciąć dopływ powietrza do ognia za pomocą niepalnego materiału.
Rys. 6. Biopojemnik z zamkniętą przesuwką
7. Konserwacja
Wszelkie czynności konserwujące można wykonywać jedynie na zgaszonym i wy-
studzonym urządzeniu. Biokominek powinien być regularnie czyszczony. Elementy
zabudowy oraz biopojemnik należy czyścić wilgotną szmatką z dodatkiem nie żrących
środków czystości, odpowiednich dla danego typu materiału.
Jeżli biokominek wyposażony jest w szybę, należy ją czyścić ogólnie dostępnymi
preparatami do pielęgnacji powierzchni szklanych. Wkład chłonny stosowany w biopo-
jemniku ulega zużyciu i należy go wymieniać raz na dwa lata.
8. Gwarancja
Biokominki, w których już palono, wyłączone są z prawa do wymiany lub zwrotu. Pro-
ducent udziela 2 lat gwarancji na sprawne działanie biowkładki od momentu zakupu
produktu. Nabywca biokominka zobowiązany jest do zapoznania się z instrukcją mon-
tażu i obsługi. W przypadku złożenia reklamacji, należy przedłożyć protokół reklama-
cyjny oraz dowód zakupu. Złożenie wymienionej dokumentacji jest konieczne do roz-
patrzenia wszelkich roszczeń. Rozpatrzenie reklamacji zostanie dokonane w okresie
do 14 dni roboczych od daty pisemnego jej złożenia. Wszelkie dodatkowe informacje
dostępne są na stronie internetowej www.kratki.pl.
9. Ochrona środowiska
√ Wszelkie elementy opakowania w których dostarczono biokominek powinny
zostać zutylizowane w odpowiedni dla ich rodzaju sposób.
√ Jeżeli eksploatacja biokominka dobiegła końca należy poddać go utylizacji.
Użytkownik zobowiązany jest przekazać zużyty biokominek do odpowiedniej
instytucji zajmującej się recyklingiem tego typu urządzeń.
10. Biokominki
AF Alpha Ball Bravo
DeltaCharlie 2CharlieBravo 2
Delta 2 Golf Juliet Juliet 1100
Juliet 1500 Lima Mila Oscar
QuebecQuatPapa
11. Akcesoria
Element sterujący przesuwką
Biopaliwo BIO-DECO
(Opcja)
Zapalarka kominkowa
(Opcja)
Lejek do nalewania biopaliwa
(Opcja)
Ce manuel convient aux modèles suivants
18
Table des matières
Langues :
Autres manuels Kratki.pl Cheminée intérieure
