Konig KN-HDMIREP25 Manuel utilisateur
1
KN-HDMIREP25
MANUAL (p. 2)
HDMI over 1xUTP CAT5e
MODE D’EMPLOI (p. 8)
Réémetteur HDMI sur câble à paires
torsadées non blindées (UTP) de
catégorie 5 améliorée (CAT5e)
MANUALE (p. 15)
Ripetitore HDMI su 1xUTP CAT5e
BRUKSANVISNING (s. 28)
HDMI över 1xUTP CAT5e förstärkare
MANUAL DE UTILIZARE (p. 35)
Repetor HDMI prin 1xUTP CAT5e
HASZNÁLATI ÚTMUTATÓ (o. 22.)
1xUTP CAT5e kábeles HDMI ismétlő
KÄYTTÖOHJE (s. 25)
HDMI over 1xUTP CAT5e toistin
GEBRUIKSAANWIJZING (p. 12)
HDMI over 1xUTP CAT5e lijnversterker
ANLEITUNG (s. 5)
HDMI über 1xUTP CAT5e Repeater
MANUAL DE USO (p. 18)
Repetidor HDMI sobre 1xUTP CAT5e
NÁVOD K POUŽITÍ (s. 31)
Zesilovač HDMI přes 1xUTP CAT5e
ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 38)
HDMI σε επαναλήπτη 1xUTP CAT5e
2
ENGLISH
Introduction:
This HDMI extender uses one piece of CAT5e/6 cable to extend the HDMI signal up to 50 meters
for 1080p. It not only breaks the limitation of the HDMI cable transmission length, but also has more
exibility and convenience in cable construction.
It is equipped with a HDMI connector and is capable of supporting DVI equipment when used with an
HDMI to DVI Adapter, providing greater exibility and options when integrating several home theater
components.
Benets:
• The length of HDMI cable is xed and unchangeable after it is produced. Because the HDMI
connector can only be soldered or terminated by the professional workers in factory, the users
can not reduce or increase the length by themselves. However CAT-5e/6 cables are available
everywhere and can be processed easily by the user or installer.
• Because the header of the long HDMI cable is big, using it must be in hidden method. What’s
more, it is not easy to bend the HDMI cable and to pull it through the in-wall tube or tray. However,
CAT-5e/6 cable has no such problems.
• Using this product, the transmission distance can be up to 50 meters for 1080p using CAT6 cable.
For the general HDMI cables, they must be customized when the length is over 10 meters.
Features:
This HDMI Extender has many features that enable it to perform in a superior manner. Among those
features you will nd:
• One pair as a full functional module, no need of setting.
• One piece of CAT-5e/6 cable can substitute HDMI cable to achieve long distance transmission.
• Follow the standard of IEEE-568B.
• Transmission distance can be up to 50 meters for 1080p using CAT-6 cable.
• Auto-adjustment of feedback, equalization and amplify, the user does not need to care about the
length of the cable.
• Compact size.
• Support HDMI1.2a.
• Support highest video resolution 1080p.
• Support 165MHz/1.65Gbps per channel (4.95Gbps all channel) bandwidth.
• Support 8bit per channel (24bit all channel) deep color.
• Support uncompressed 2 channel audio such as LPCM
Specications:
Signal inputs/output
Input video signal 0.5 -1.0 volts p-p
Output video HDMI 1.2a
Video format supported
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P
Transmission distance
CAT-6 cable 50M for1080p
Operating frequency
Video amplier bandwidth 1.65Gpbs/165MHz
Vertical frequency range 50/60Hz
Resolutions(HDTV)
Interlaced(50&60Hz) 480i,576i,1080i
3
Progressive(50&60Hz) 480p,576p,720p,1080p
Warranty
Limited warranty 2 Year parts and labor
Environmental
Operating temperature 0ºC to +70ºC
Operating humidity 10% to 85 % RH (no condensation)
Storage temperature -10ºC to +80ºC
Storage humidity 5% to 90 % RH (no condensation)
Power requirement
Power supply 5V DC@2A
Power consumption (Max) 10W
Regulatory approvals
Converter unit FCC,CE,UL
Power supply UL,CE,FCC
Accessories
AC power adapter Euro standard
Note:
• Inordertoachievethehightransmissionquality,pleasechoosetheshieldedCAT-5eorCAT-6
cable.
• Thecableswithlowerqualitywillnotachievetheperfecttransmissioneffectandlongdistance.
• Theoreticallythefunctionoftheproductisnormalwhenadoptshortdistancetransmission.
Iftheproductcannottransmitlongdistance,thisistosay,therearequalityproblemsinthe
transmissioncables.
Package contents:
Before attempting to use this unit, please check the packaging and make sure the following items are
contained in the shipping carton:
• Main unit NO. 1 transmitter
• Main unit NO. 2 receiver
• Two pieces of 5VDC power supply.
• User’s manual

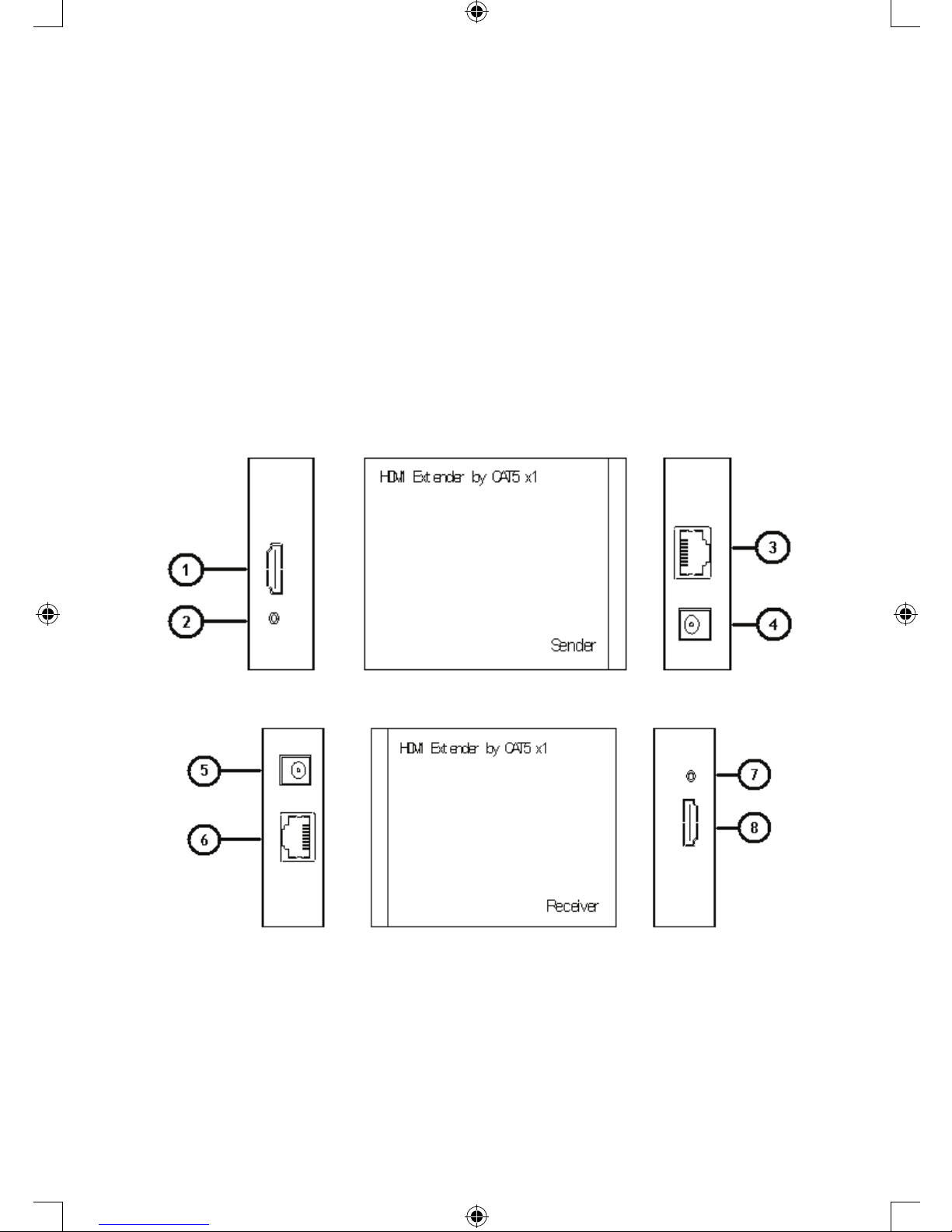

Panel descriptions:
HDMI transmitter unit
4
HDMI receiver unit
1) HDMI input connection
2) Power LED
3) UTP output connection
4) Power connection 5V
5) Power connection 5V
6) UTP input connection
7) Power LED
8) HDMI output connection
Connection and operation:
• Connect the HDMI input source (such as HD-DVD, PS3, STB ) to the transmitter.
• Connect one piece of CAT-5e/6 cable to both of the output of the transmitter and input of the
receiver.
• Connect the output of receiver to display ( such as HD-LCD, HD-DLP)
• Plug one power supply into the transmitter and the other into the receiver.
Attention: insert / extract cable gently.
Connection diagram:
HDMI source HDMI CABLE
One RJ45
HDMI CABLE
Up to 50m
Safety precautions:
To reduce risk of electric shock, this product should ONLY be opened by
an authorized technician when service is required. Disconnect the product
from mains and other equipment if a problem should occur. Do not expose the product to water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modications of the product or damage
caused due to incorrect use of this product.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
5
General:
Designs and specications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system
for these products.
DEUTSCH
Einleitung:
Dieser HDMI-Extender nutzt ein CAT5e/CAT6 Netzwerkkabel, um 1080p Signale an einen bis
zu 50 m entfernten HDTV-Bildschirm zu übetragen. Er überwindet nicht nur die Beschränkungen
der Übertragungsreichweite für HDMI-Kabel, sondern hat auch eine exiblere und bequemere
Kabelführung.
Das Gerät ist mit einem HDMI-Anschluss ausgestattet und unterstützt DVI-Geräte, wenn ein Adapter
von HDMI auf DVI benutzt wird. Es liefert größere Flexibilität und Optionen bei der Integration
mehrerer Home Theater-Komponenten.
Vorteile:
• Nachdem ein HDMI-Kabel hergestellt wurde, ist seine Länge nicht veränderbar. Da ein HDMI-
Anschluss nur von Spezialisten im Werk gelötet oder abgeschlossen werden kann, können
Verbraucher die Länge nicht selbst verändern. CAT-5e/6 Kabel sind jedoch überall erhältlich und
können vom Benutzer oder Installateur leicht verarbeitet werden.
• Da der Stecker eines langen HDMI-Kabels recht groß ist, ist ein verstecktes Verlegen nicht ganz
einfach. Es kann auch nicht leicht gebogen oder durch Kabelkanäle gezogen werden. Mit CAT-5e/6
Kabeln gibt es diese Probleme nicht.
• Mit diesem Gerät kann die Übertragungsreichweite mit CAT6 Kabel auf bis zu 50 m für 1080p Signale
verlängert werden. HDMI-Kabel müssen bei Längen von mehr als 10 m speziell angefertigt werden.
Ausstattungsmerkmale:
Dieser HDMI-Extender hat eine ganze Reihe von Funktionen, welche eine überlegene Leistung
ermöglichen. Einige dieser Funktionen sind:
• Ein Paar ist ein voll funktionsfähiges Modul, es werden keine Einstellungen benötigt
• Ein CAT-5e/6 Kabel ersetzt das HDMI-Kabel für lange Übertragungsreichweiten
• Entspricht Norm IEEE-568B
• Übertragungsreichweite bis zu 50 m für 1080p mit CAT-6 Kabel
• Automatische Einstellung für Feedback, Ausgleich und Verstärkung, der Benutzer muss sich nicht
um die Länge des Kabels kümmern
• Kompakte Abmessungen
• Unterstützt HDMI1.2a
• Unterstützt Videoauösung bis 1080p
• Unterstützt 165MHz/1,65Gbit/s je Kanal (4.95Gbit/s für alle Kanäle) Bandbreite
• Unterstützt 8-Bit je Kanal (24-Bit für alle Kanäle) satte Farben
• Unterstützt unkomprimiertes 2-Kanal-Audio wie LPCM
6
Spezikationen:
Signaleingang/-Ausgang
Eingangs-Videosignal 0,5 –1,0 Volt ss
Ausgang Video HDMI 1.2a
Unterstütztes Videoformat
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080p
Übertragungsreichweite
CAT-6 Kabel 50 m für 1080p
Betriebsfrequenz
Vertikaler Frequenzbereich 1,65 Gbit/s / 165MHz
Videoverstärker Bandbreite 50/60Hz
Auösung (HDTV)
Interlaced (50/60Hz) 480i, 576i, 1080i
Progressive (50/60Hz) 480p, 576p, 720p, 1080p
Garantie
Eingeschränkte Garantie 2 Jahre auf Teile und Arbeitslohn
Umweltbedingungen
Betriebstemperatur 0ºC bis +70ºC
Betriebs-Luftfeuchtigkeit 10% bis 85 % relative Luftfeuchtigkeit (nicht kondensierend)
Lagertemperatur -10ºC bis +80ºC
Lager-Luftfeuchtigkeit 5% bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Spannungsversorgung
Externe Spannungsversorgung 5V DC / 2A
Leistungsaufnahme 10 W
Behördliche Genehmigungen
Convertereinheit FCC, CE, UL
Spannungsversorgung UL, CE, FCC
Zubehör
Netzteil Euronorm
Hinweise:
• FürbesteÜbertragungsqualitätwählenSieabgeschirmtesCAT-5eoderCAT-6Kabel.
• MinderwertigereKabelbietenbeilängererÜbertragungsreichweitekeineausreichendeQualität.
• FürkürzereÜbertragungsreichweitenistdieFunktionsweisedesGerätsnormal.
WerdenkeinelangenÜbertragungsreichweitenerreicht,soliegtdasProblemanderQualitätder
Kabel.
Lieferumfang:
Vor der Benutzung des Geräts prüfen Sie bitte zunächst den Lieferumfang und vergewissern Sie sich,
dass alles mitgeliefert wurde:
• 1 Sender
• 2 Empfänger
• Zwei 5VDC-Netzteile
• Bedienungsanleitung
7
Bedienelemente und Funktionen:
HDMI Sender
HDMI Empfänger
1) HDMI-Eingang
2) Status-LED
3) Netzwerkkabel-Ausgang
4) Netzteilanschluss 5V
5) Netzteilanschluss 5V
6) Netzwerkkabel-Eingang
7) Status-LED
8) HDMI-Ausgang
Anschluss und Betrieb:
• Schließen Sie die HDMI-Eingangsquelle (HD-DVD-Player, Digitalempfänger usw.) am Sender an.
• Schließen Sie ein CAT-5e/6 Kabel an Senderausgang und Empfängereingang an.
• Schließen Sie den Empfängerausgang am Bildschirm an (HD-LCD, HD-DLP usw.).
• Schließen Sie ein Netzteil am Sender und ein Netzteil am Empfänger an.
Achtung: Kabel vorsichtig anschließen/abziehen.
Anschlussdiagramm:
HDMI-Quelle HDMI-Kabel
RJ45
HDMI-Kabel
Bis zu 50 m
8
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses
Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet
werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen
Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen
Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt
werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
FRANÇAIS
Introduction :
Ce réémetteur HDMI permet de prolonger le câble via un cable CAT5e ou CAT5e/6 d’une longueur
allant jusqu’à 50 m en signal HDTV. Il dépasse la limite de longueur du câble de transmission HDMI,
et offre plus de exibilité et commodité dans la construction du câble.
Il est équipé d’un connecteur HDMI et peut supporter un équipement DVI s’il est utilisé avec un
adaptateur HDMI vers DVI, offrant ainsi plus de exibilité et plus de possibilités lors de l’intégration de
plusieurs composants cinédom.
Avantages :
• La longueur du câble HDMI reste xe et inchangeable une fois construite. Étant donné qu’un
connecteur HDMI n’est soudé et ni que par des professionnels en usine, les utilisateurs ne
peuvent changer sa longueur eux-mêmes. Cependant, les câbles CAT-5e/6 sont disponibles
partout et peuvent être manipulés par un usager normal ou un installateur.
• C’est parce que la tête du câble HDMI est grande, il est préférable de l’utiliser cachée. En plus, il
n’est pas facile de plier un câble HDMI et de le passer à travers des murs par des tubes. Mais les
câbles CAT-5e/6 ne posent pas de tels problèmes.
• L’utilisation de ce produit, permet de couvrir une distance de transmission allant jusqu’à 50 mètres
pour 1080p via des câbles CAT6. Les câbles HDMI doivent être faits sur mesure si leur longueur
dépasse 10 mètres.
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
VORSICHT
9
Caractéristiques :
Ce réémetteur HDMI possède plusieurs caractéristiques qui lui permettent d’être très performant.
On peut en citer quelques unes :
• Une paire de modules fonctionnels ne nécessite aucun réglage.
• Un câble CAT-5e/6 peut remplacer un câble HDMI pour accomplir des transmissions longue
distance
• Conforme à la norme IEEE-568B
• La distance de transmission peut aller jusqu’à 50 mètres pour 1080p en utilisant un câble CAT-6
• Réglage automatique de la contre-réaction, l’égalisation et l’amplication, l’usager n’a pas à ce
soucier de la longueur du câble
• Taille compact
• Supporte HDMI 1.2a
• Supporte la plus haute résolution vidéo 1080p
• Supporte une bande passante de 165 MHz/1,65 Gb/s par canal (4,95 Gb/s pour tous les canaux)
• Supporte deep color (profondeur de couleur) 8 bits par canal (24 bits pour tous les canaux)
• Supporte de l’audio 2 voies non compressé tel que LPCM
Spécications :
Entrée/sortie du signal
Signal d’entrée vidéo 0,5 -1,0 Volts p-p
Sortie Vidéo HDMI 1.2a
Formats vidéo pris en charge
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P
Distance de transmission
Câble CAT-6 50 m pour 1080p
Fréquence de fonctionnement
Bande passante de l'amplicateur vidéo 1,65 Gb/s ; 165 MHz
Gamme de fréquences verticales 50/60 Hz
Résolution (HDTV)
Entrelacée (50/60 Hz) 480i, 576i, 1080i
Progressive (50/60 Hz) 480p, 576p, 720p, 1080p
Garantie
Garantie limitée 2 ans pièces et main-d'œuvre
Conditions environnementales
Température de fonctionnement 0ºC à +70ºC
Humidité de fonctionnement 10% à 85 % HR (sans condensation)
Température de stockage -10ºC à +80ºC
Humidité de stockage 5% à 90 % HR (sans condensation)
Exigences d'alimentation
Alimentation 5 V CC@2A
Consommation électrique (max) 10 W
Normes approuvées
Convertisseur FCC, CE, UL
Alimentation UL, CE, FCC
Accessoires
Adaptateur secteur Euro standard
10
Remarque:
• And’atteindreunetrèsbonnequalitédetransmission,optezpourdescâblesCAT-5eouCAT-6.
• Descâblesdemoindrequaliténepermettentpasdetransmettredemanièresatisfaisantesurdes
longuesdistances.
• Théoriquementleproduitfonctionnenormalementpourdestransmissionsàcourtesdistances.
Sileproduitn’arrivepasàtransmettresurunelonguedistance,ilyacertainementunproblèmede
qualitédetransmission.
Contenu de l’emballage :
Avant d’utiliser cette unité, vériez que tous les éléments suivants sont présents dans l’emballage :
• Émetteur (unité 1)
• Récepteur (unité 2)
• 2 Adaptateurs secteur 5 V CC
• Mode d’emploi
Description des panneaux :
Émetteur HDMI
Récepteur HDMI
1) Connecteur d’entrée HDMI
2) Témoin d’alimentation
3) Connecteur de sortie UTP
4) Prise d’alimentation 5 V
5) Prise d’alimentation 5 V
6) Connecteur d’entrée UTP
7) Témoin d’alimentation
8) Connecteur de sortie HDMI
Table des matières
Langues :
Autres manuels Konig Extenseur
