Kohler K-3723 Instructions de montage

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Toilet

W.C.

Inodoro

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-3723

1116451-2-C

Important Information

CAUTION: Risk of personal injury. If the new toilet is not installed immediately,

temporarily place a rag in the closet ﬂange. Hazardous gases may leak from the

ﬂange opening if it is not blocked.

CAUTION: Risk of property damage. The tank-to-bowl connection bolts must be

securely tightened. Use a long screwdriver to tighten them. A short screwdriver

may not be sufficient due to the conﬁned space in the tank.

NOTE: If a baseboard causes the rough-in to be less than 12″(30.5 cm), it must be cut

or removed to allow space for the toilet.

IMPORTANT! Do not lift or rock the bowl after placement. If you break the

watertight seal, you must install a new wax seal.

NOTE: The toilet pictured in the installation steps may differ from the model being

installed.

Kohler Co. reserves the right to make revisions in the design of products without notice,

as speciﬁed in the Price Book.

Informations importantes

ATTENTION: Risque de blessures corporelles. Si l’installation du nouveau W.C.

n’est pas immédiate, recouvrir temporairement la bride avec un chiffon. Des gaz

nocifs pourraient s’échapper de l’ouverture de la bride si elle n’est pas bloquée.

ATTENTION: Risque d’endommagement du matériel. Les boulons de connexion

de réservoir à cuvette doivent être bien serrés. Utiliser un long tournevis pour les

serrer. Un court tournevis pourrait ne pas être suffisant dû à l’espace restreint

dans le réservoir.

REMARQUE: Si le plancher fait que le raccordement est de moins de 12″(30,5 cm), il

doit être découpé ou retiré pour permettre l’espace pour le W.C.

IMPORTANT! Ne pas soulever ou secouer la cuvette du W.C. après sa mise en place.

Si le joint étanche se casse, en réinstaller un nouveau en cire.

REMARQUE: Le W.C. illustré dans les étapes d’installation pourrait différer du

modèle installé.

Kohler Co. se réserve le droit d’apporter toutes modiﬁcations sur le design des produits

et ceci sans préavis, tel que spéciﬁé dans le catalogue des prix.

Información importante

PRECAUCIÓN: Riesgo de lesiones personales. Si el inodoro nuevo no se instala

de inmediato, cubra la brida temporalmente con un trapo. Se pueden fugar gases

nocivos de la abertura de la brida si ésta no se tapa.

PRECAUCIÓN: Riesgo de daños a la propiedad. Los pernos de conexión del

tanque a la taza deben estar bien apretados. Utilice un destornillador largo para

apretarlos. Un destornillador corto puede no ser suﬁciente debido al espacio

reducido en el tanque.

NOTA: Si el zócalo causa que esta distancia sea menor de 12″(30,5 cm), debe cortar

el zócalo o quitarlo para que haya suﬁciente espacio para el inodoro.

¡IMPORTANTE! Una vez colocada no levante ni columpie la taza. Si el sello

hermético se rompe, tendrá que instalar un sello de cera nuevo.

NOTA: El inodoro ilustrado en los pasos de instalación puede diferir del modelo que

esté instalando.

1116451-2-C 2 Kohler Co.

Información importante (cont.)

Kohler Co. se reserva el derecho de modiﬁcar el diseño de los productos sin previo

aviso, tal como se especiﬁca en la lista de precios.

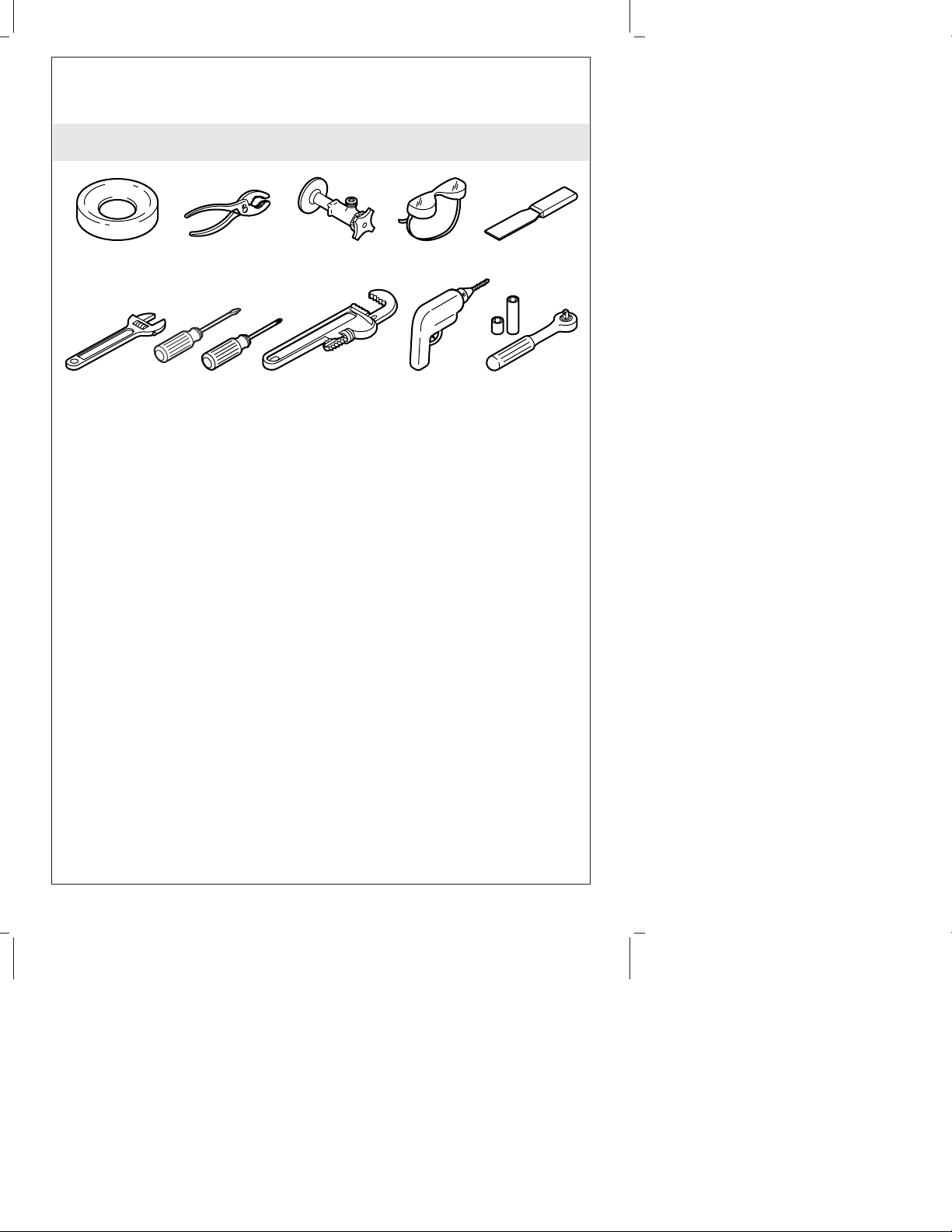

Tools/Outils/Herramientas

3/8"

Wax Seal

Joint en cire

Sello de cera

Kohler Co. 3 1116451-2-C

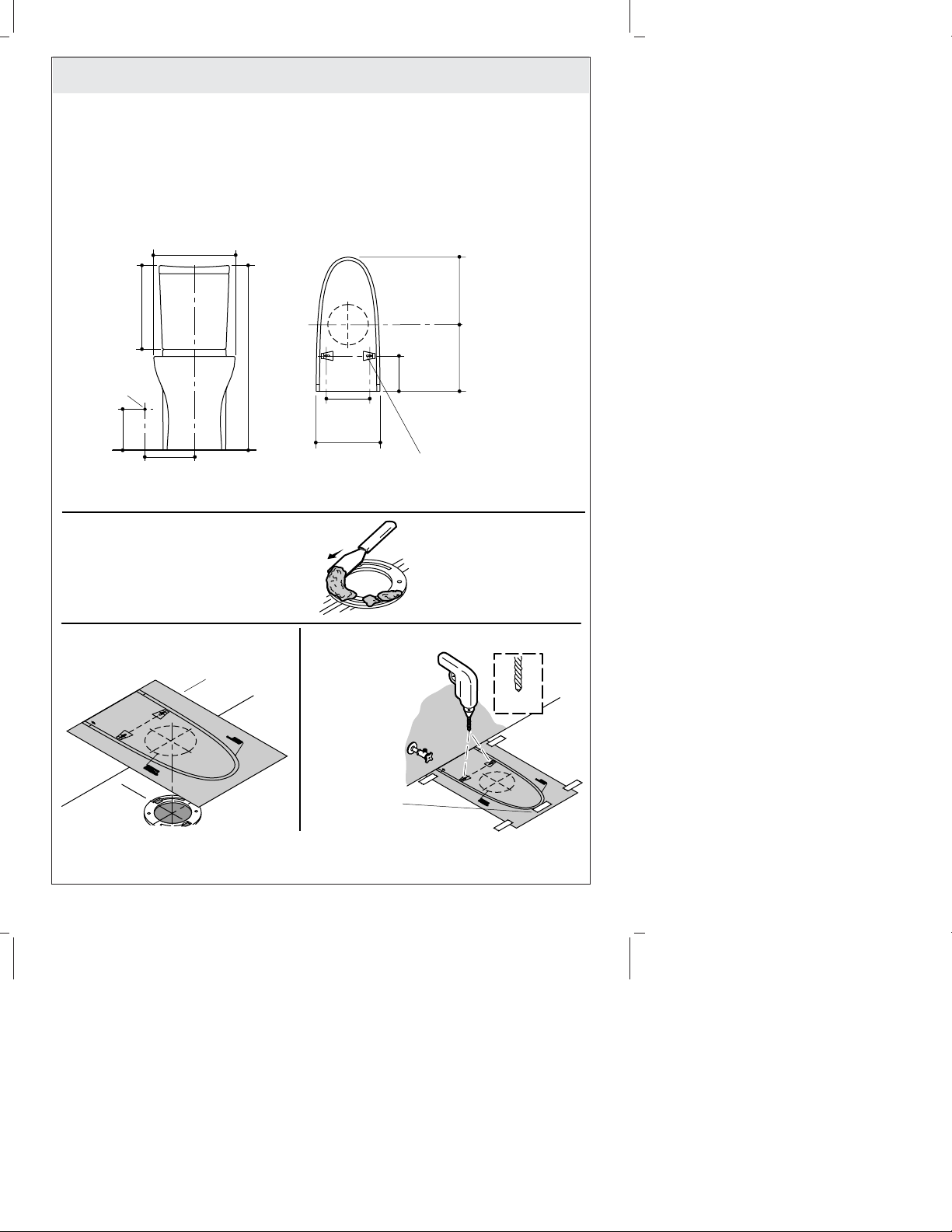

Installation/Installation/Instalación

Template

Gabarit

Plantilla

8-1/2" (21.6 cm)

14-3/16" (36 cm)

If replacing a toilet, remove the old wax.

En cas de remplacement du

W.C., retirer l'ancienne cire.

Si va a reemplazar el inodoro,

quite la cera vieja.

Tape in place and drill holes.

Scotcher en place

et percerles trous.

Asegure con

cinta adhesiva

y taladre los

orificios.

3/8" NPT

Supply

Alimentation

3/8" NPT

Suministro

de 3/8" NPT

11-13/16"

(30 cm)

14-3/4"

(37.5 cm)

32-1/2"

(82.6 cm)

Install or relocate the supply and outlet as necessary

to comform to the roughing-in dimensions.

Installer ou déplacer l'alimentation et les sorties au besoin

pour se conformer aux dimensions du plan de raccordement.

Instale o cambie de lugar el suministro y la salida según sea necesario para

cumplir con las dimensiones de instalación.

3/8"

11" (28 cm) 3/8" D. Mounting Holes

Orifices de fixation Ø 3/8"

Orificios de fijación de 3/8" D.

7-1/2"

(19.1 cm)

6-5/8"

(16.8 cm)

12" (30.5 cm)

Minimum Rough-in

Raccordement

minimum de 12"

(30,5 cm)

12" (30,5 cm)

mínimo del centro

del desagüe a la

pared acabada

11-5/8" (29.5 cm)

Mark here

with tape.

Marquer ici avec

du ruban adhésif.

Marque aquí con

cinta adhesiva.

1116451-2-C 4 Kohler Co.

Installation/Installation/Instalación

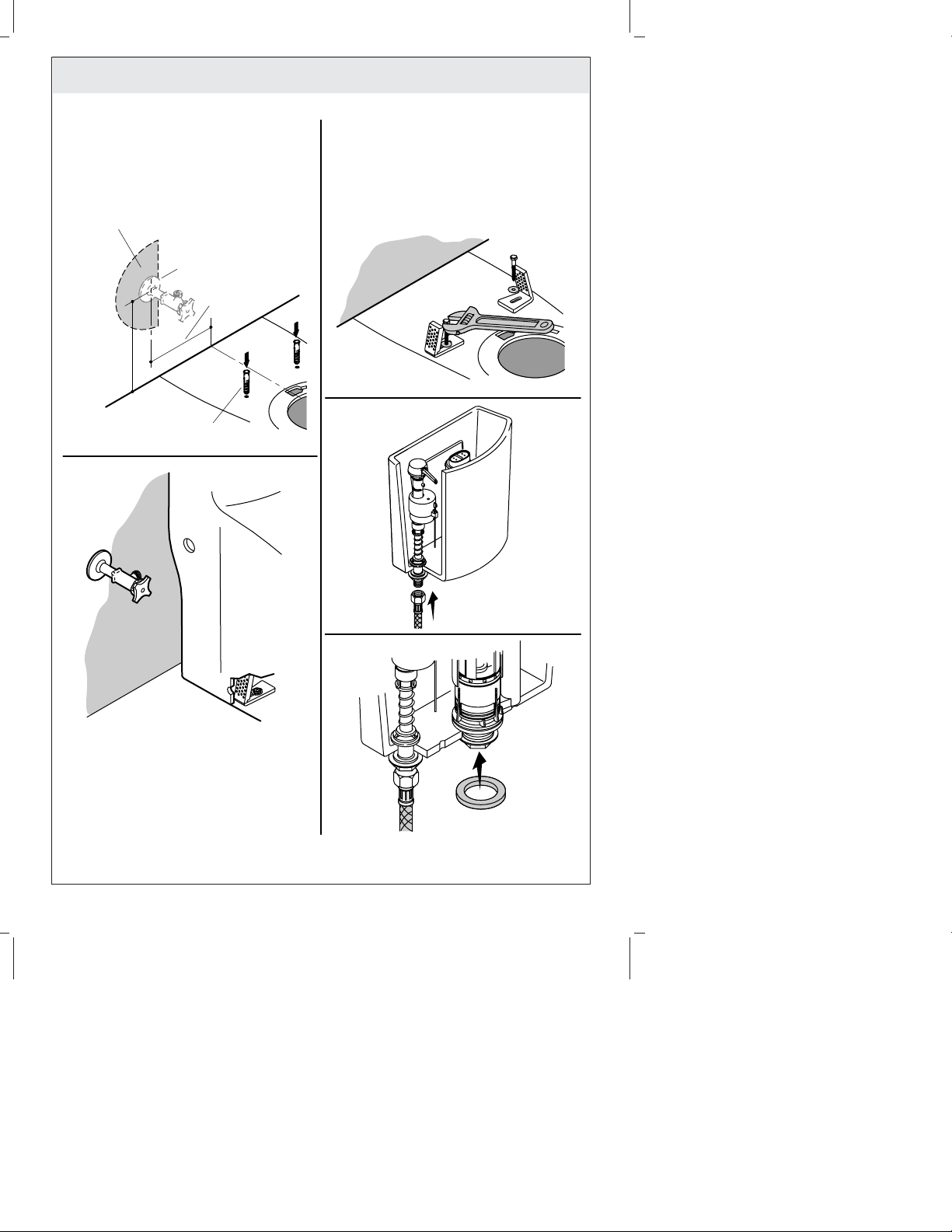

Anchor/Ancrage/Anclaje

3/8" NPT Supply

Alimentation 3/8" NPT

Suministro de 3/8" NPT

5" (12.7 cm) range for existing supply.

Portée de 5" (12,7 cm) pour l'alimentation

existante.

Rango de 5" (12,7 cm) para el suministro

existente.

8-1/2"

(21.6 cm)

11-13/16"

(30 cm)

Position brackets as shown on the

template and install.

Positionner les supports tel

qu'illustré sur le gabarit et installer.

Coloque los soportes como se

muestra en la plantilla e instale.

Confirm correct alignment

between toilet hole and bracket.

Confirmer l'alignement correct

entre l'orifice du W.C. et le support.

Verifique la alineación correcta

entre el orificio del inodoro y el soporte.

Kohler Co. 5 1116451-2-C

Installation/Installation/Instalación

10 11

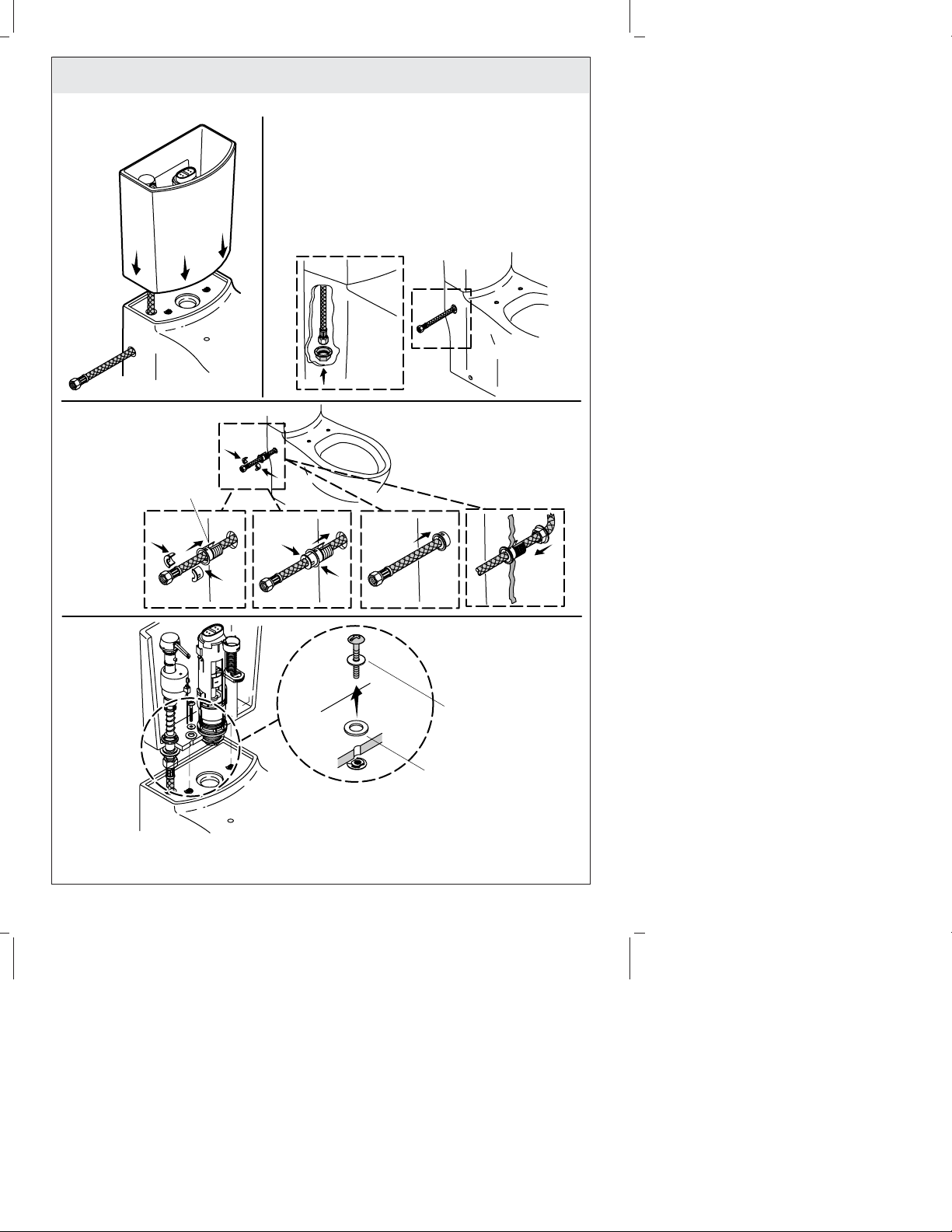

Slide nut onto the supply hose, with flared end

first and run hose through toilet wall.

Faire glisser l'écrou sur le tuyau d'alimentation,

an commençant par l'extrémité évasée, et faire

passer le tuyau par la paroi des W.C.

Deslice la tuerca en la manguera de suministro,

con el extremo acampanado primero y pase la

manguera a través de la pared del inodoro.

Rubber Washer

Rondelle en caoutchouc

Arandela de goma

Metal Washer

Rondelle métallique

Arandela de metal

Hose Guide

Guide du tuyau

Guía de la manguera

1116451-2-C 6 Kohler Co.

Installation/Installation/Instalación

1514

Buttons/Boutons/Botones

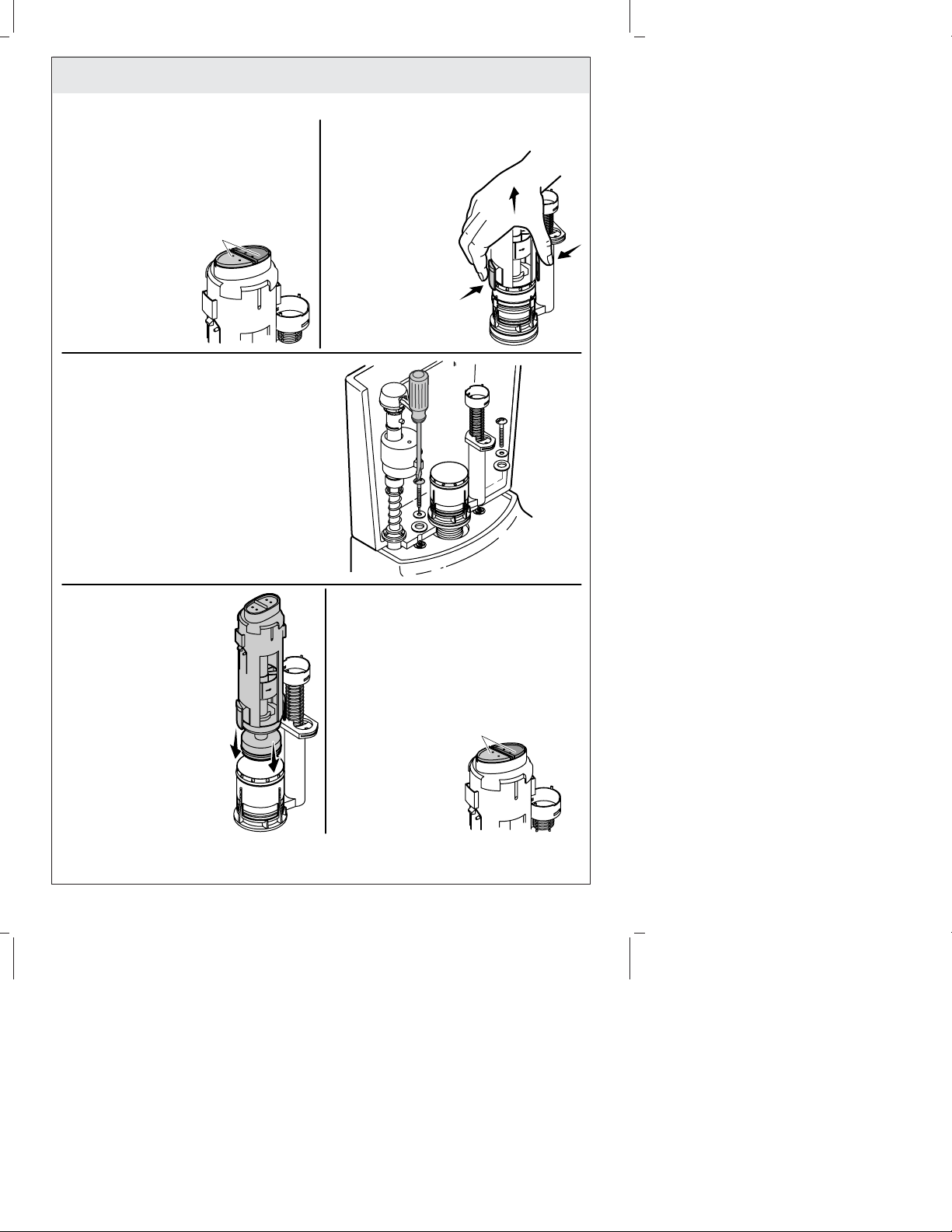

Rotate the canister so that the colored

buttons are in their original positions.

Pivoter le conteneur de façon à ce que

les boutons colorés soient dans leurs

positions initiales.

Gire el cilindro de manera que los

botones de color queden en su

posición original.

Reinstall the canister

so it snaps into place.

Réinstaller le conteneur

de manière à ce qu'il

s'enclenche en place.

Vuelva a instalar el

cilindro de manera que

encaje en su lugar.

Squeeze the tabs

and pull straight

up on the canister.

Comprimer les

languettes et tirer

tout droit sur le

conteneur.

Apriete las

lengüetas y jale

el cilindro recto

hacia arriba.

Note the position of the colored

buttons for reinstallation.

Noter la position des boutons colorés

pour la réinstallation.

Tome nota de la posición de los

botones de color para volver a instalar.

Thread the bolts into the bowl through

the bolt holes in the bottom of the tank.

Tighten the bolts using a screwdriver.

Do not overtighten.

Visser les boulons dans la cuvette à

travers les orifices de boulons à la

base du réservoir. Serrer les boulons

en utilisant un tournevis.

Ne pas trop serrer.

Enrosque los pernos en la taza a

través de los orificios para perno en la

parte inferior del tanque. Apriete los

pernos con un destornillador.

No apriete demasiado.

Kohler Co. 7 1116451-2-C

Installation/Installation/Instalación

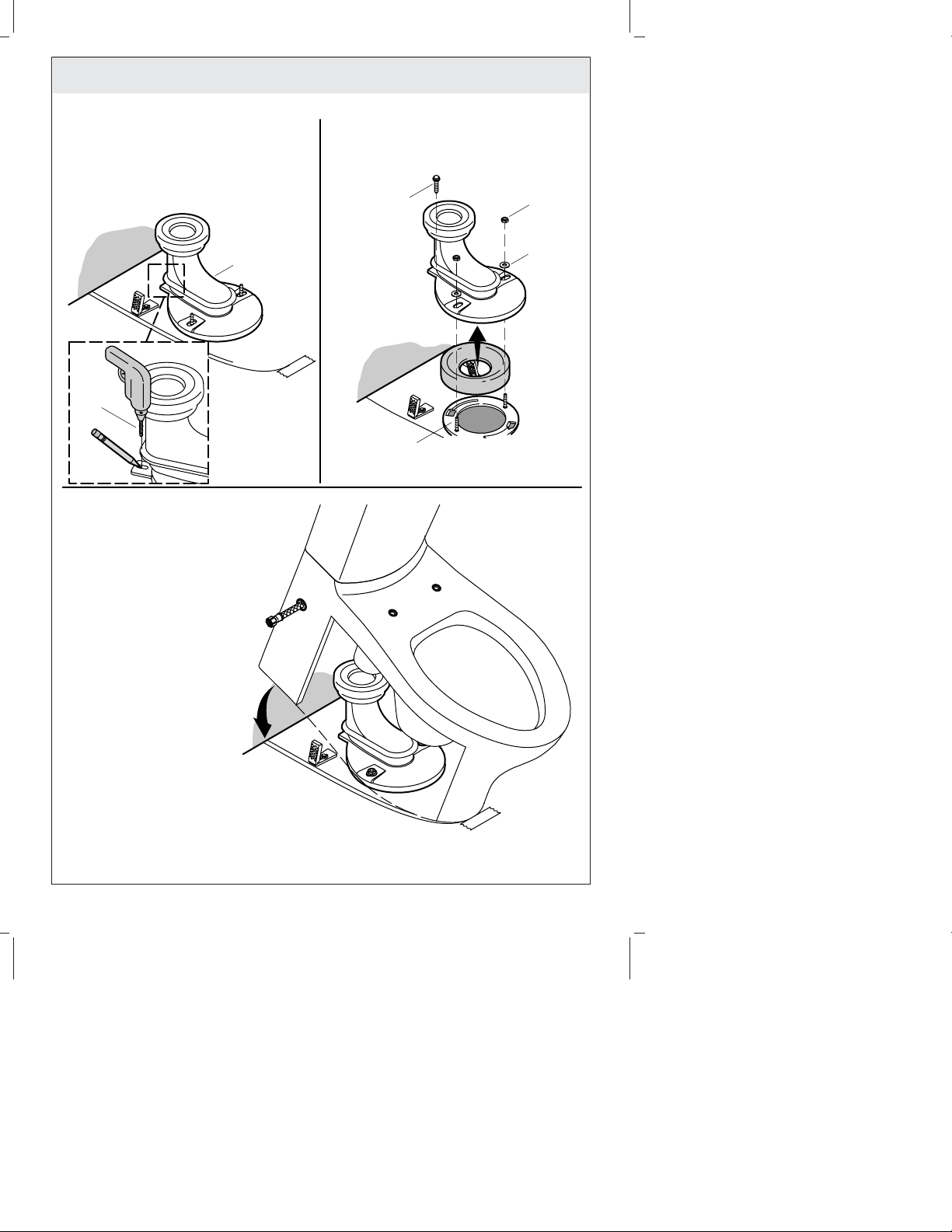

Mark hole location, drill 3/16" pilot hole.

Marque l'emplacement de l'orifice et

percer un orifice pilote de 3/16".

Marque el lugar para el orificio, taladre

un orificio guía de 3/16".

T-Bolt

Boulon en T

Perno en T

Washer

Rondelle

Arandela

Nut

Écrou

Tuerca

Trapway

Siphon

Boca de sifón

5/16" X 1-3/4"

Retaining Screw

Vis de retenue

5/16" X 1-3/4"

Tornillo de

retención de

5/16" X 1-3/4"

Carefully tilt backward until

trapway and outlet touch.

Incliner avec précaution vers

l'arrière jusqu'à ce que siphon

et l'orifice de sortie se touchent.

Con cuidado incline hacia atrás

hasta que la boca de sifón y

la salida hagan contacto.

3/16"

1116451-2-C 8 Kohler Co.

Installation/Installation/Instalación

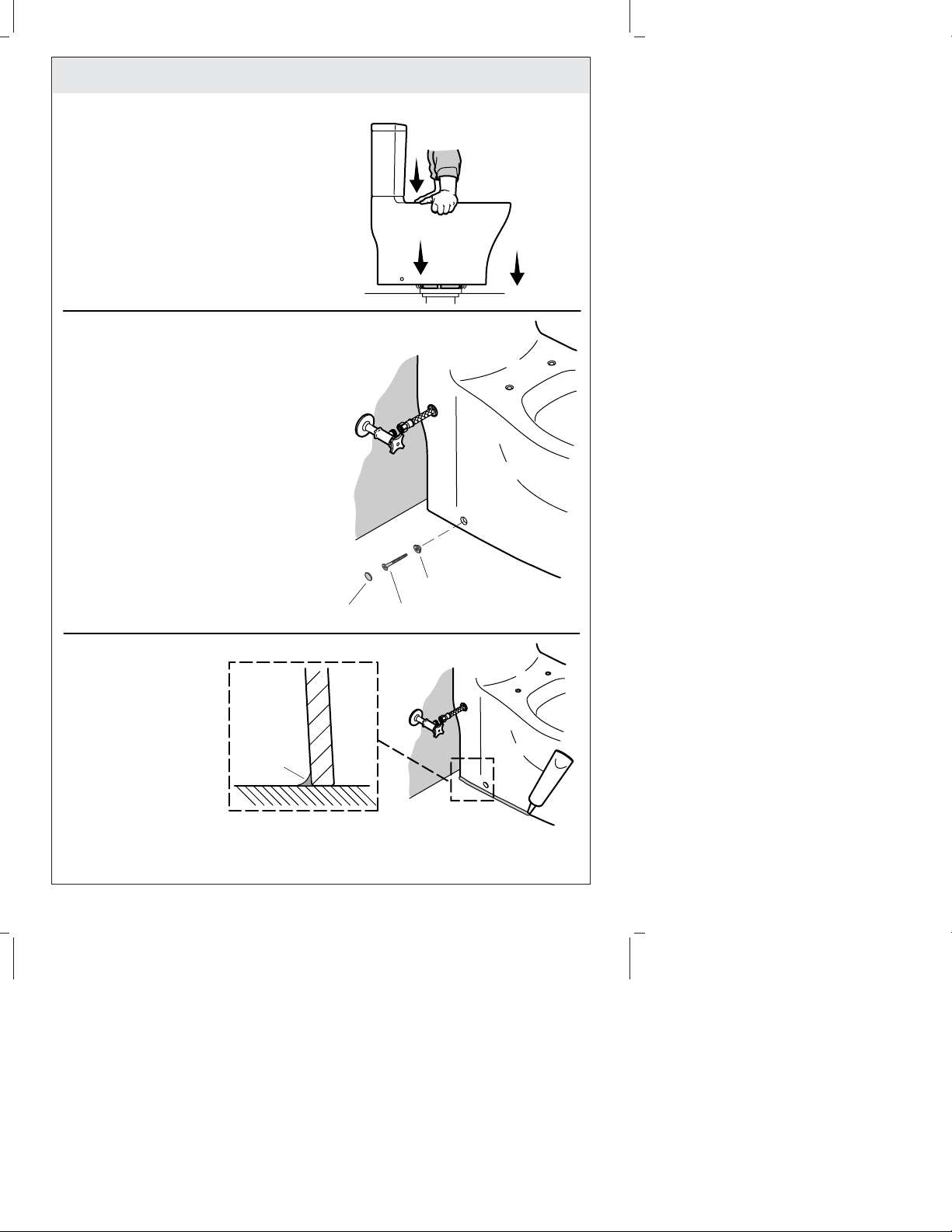

Apply weight evenly.

Do not move after placement!

Watertight seal may be broken!

Appliquer du poids également.

Ne pas bouger après avoir placé!

Le joint d'étanchéité pourrait être cassé!

Aplique peso uniformemente.

¡No mueva después de colocar!

¡Se puede romper el sello hermético!

Caulk

Mastic

Sellador

Carefully thread the screws into the brackets,

until toilet is secure. Alternately tighten left

and right sides to prevent pulling the toilet off

center. Install cap to cover screw.

Do not overtighten.

Visser avec précaution les vis dans les

supports, jusqu'à ce que le W.C. soit

sécurisé. Alterner le serrage à gauche puis

à droite pour éviter de dé-centrer le W.C.

Installer un cache pour couvrir la vis.

Ne pas trop serrer.

Con cuidado enrrosque los tornillos en los

soportes, hasta que el inodoro quede

asegurado. Alternativamente apriete

los lados izquierdo y derecho para evitar

descentrar el inodoro. Instale el cubre

tornillo para cubrir el tornillo.

No apriete demasiado.

Caulk around base.

Appliquer du mastic

autour de la base.

Aplique sellador

alrededor de la base.

Cap/Capuchon/Tapa Screw/Vis/Tornillo

Bushing/Bague/Buje

Kohler Co. 9 1116451-2-C

Installation/Installation/Instalación

27 28 29

Tank Cover

Couvercle du réservoir

Tapa del tanque

30 31

Black Rod

Tige noire

Varilla negra

Green Rod

Tige verte

Varilla verde

Large Button

Grand bouton

Botón grande

Small Button

Petit bouton

Botón pequeño

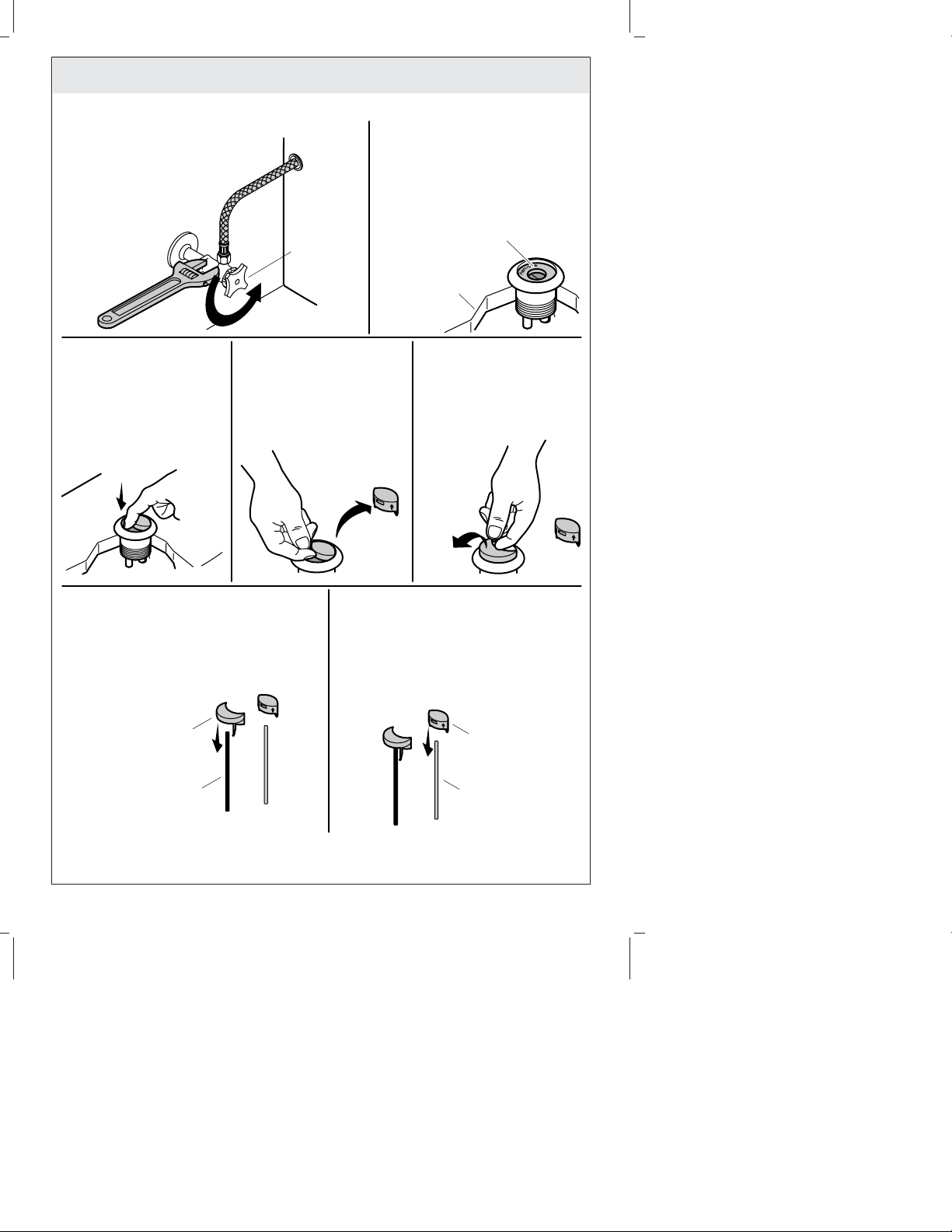

Connect supply and turn

on the water.

Connecter l'alimentation

et ouvrir l'eau.

Conecte el suministro

y abra el agua.

3/8" Supply

Alimentation

de 3/8"

Suministro

de 3/8"

Remove the tape and

protective pad.

Retirer le ruban et la

protection.

Retire la cinta adhesiva y

el material protector.

Press down on the

large button.

Presser vers le bas

sur le grand bouton.

Presione sobre el

botón grande.

Pull out and remove

the small button.

Tirer et retirer

le petit bouton.

Saque y retire el botón

pequeño.

Pull out and remove

the large button.

Tirer et retirer le

grand bouton.

Saque y retire el

botón grande.

Press the large button onto

the black rod.

Presser le grand bouton sur

la tige noire.

Presione el botón grande

sobre la varilla negra.

Press the small button onto

the green rod.

Presser le petit bouton sur

la tige verte.

Presione el botón pequeño

sobre la varilla verde.

1116451-2-C 10 Kohler Co.

Autres manuels pour K-3723

Table des matières

Autres manuels Kohler Toilettes

Kohler

Kohler K-3654 Instructions de montage

Kohler

Kohler K-4026 Instructions de montage

Kohler

Kohler K-3654 Instructions de montage

Kohler

Kohler ODEON K-6286T Manuel utilisateur

Kohler

Kohler ADAIR K- 5171T-ITSE Manuel utilisateur

Kohler

Kohler KARAT K-2444X Instructions de montage

Kohler

Kohler BRAZN 1PC K-EX22378T-NS Manuel utilisateur

Kohler

Kohler K-3465 Instructions de montage

Kohler

Kohler VEIL+ K-5401T-3-0 Instructions de montage

Kohler

Kohler K-17640 Manuel utilisateur

Kohler

Kohler K-11465 Instructions de montage

Kohler

Kohler K-19796 Manuel utilisateur

Kohler

Kohler K-17181 Manuel d'utilisation

Kohler

Kohler K-5402T-0 Instructions de montage

Kohler

Kohler SAN RAPHAEL CLASS FIVE K-23722T-230 Manuel utilisateur

Kohler

Kohler K-20798T-S Manuel utilisateur

Kohler

Kohler K-3900X-2 Manuel utilisateur

Kohler

Kohler K-3749 Manuel utilisateur

Kohler

Kohler REACH K-3856T-S Manuel utilisateur

Kohler

Kohler K-1381T-XTS Manuel utilisateur

Kohler

Kohler SAN RAPHAEL GRANDE K-8688T-HC Manuel utilisateur

Kohler

Kohler K-29777-PA-0 Instructions de montage

Kohler

Kohler AERODYNE K-3869T-S Manuel utilisateur

Kohler

Kohler PORTRAIT LITE K-4217 Manuel utilisateur

Manuels Toilettes populaires d'autres marques

Toto

Toto Washlet TCF4911 Series Manuel utilisateur

Grohe

Grohe Sensia ARENA Manuel utilisateur

Geberit

Geberit AQUACLEAN MERA CLASSIC Manuel utilisateur

Better Bathrooms

Better Bathrooms BUN/BeBa 27555/78725 Manuel utilisateur

American Standard

American Standard CONCEPT Cube TF-2704 Manuel utilisateur

BIOLAN

BIOLAN ECO Manuel de la liste des pièces

Thetford

Thetford C260 Series Manuel utilisateur

KELISS

KELISS T162A Series Manuel utilisateur

BIOLAN

BIOLAN GARDEN TOILET Manuel de la liste des pièces

washloo

washloo Prestige Manuel utilisateur

JABSCO

JABSCO 37010 Series Manuel utilisateur

Drive

Drive TSE 150 Manuel utilisateur

Olympia

Olympia EPOQUE 69209 Mode d’emploi

GSi

GSi TRACCIA 691711 Manuel utilisateur

DENCK

DENCK PURE-D Manuel utilisateur

Silent Venus

Silent Venus SVP600 Guide de maintenance et de service

InBe

InBe IB/04.06050 Manuel utilisateur

Swiss Madison

Swiss Madison Carré SM-1T264 Manuel utilisateur
