Kohler K-7744 Manuel utilisateur

Installation Guide

Deck and Wall-Mount Handle Kit

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Français, page“ Français-1”

Español, página“ Español-1”

K–7744 K–7751

113433-2-BB

Tools and Materials

Thank You For Choosing Kohler Company

We appreciate your commitment to Kohler quality. Please take a few

minutes to review this manual before you start installation. If you

encounter any installation or performance problems, please don’t

hesitate to contact us. Our phone numbers and website are listed on

the back cover. Thanks again for choosing Kohler Company.

Before You Begin

NOTE: One style of handle is shown in each installation type. The

same installation procedures apply to other handle styles.

Please read all instructions before you begin.

Observe all local plumbing and building codes.

Kohler Co. reserves the right to make revisions in the design of

faucets without notice, as speciﬁed in the Price Book.

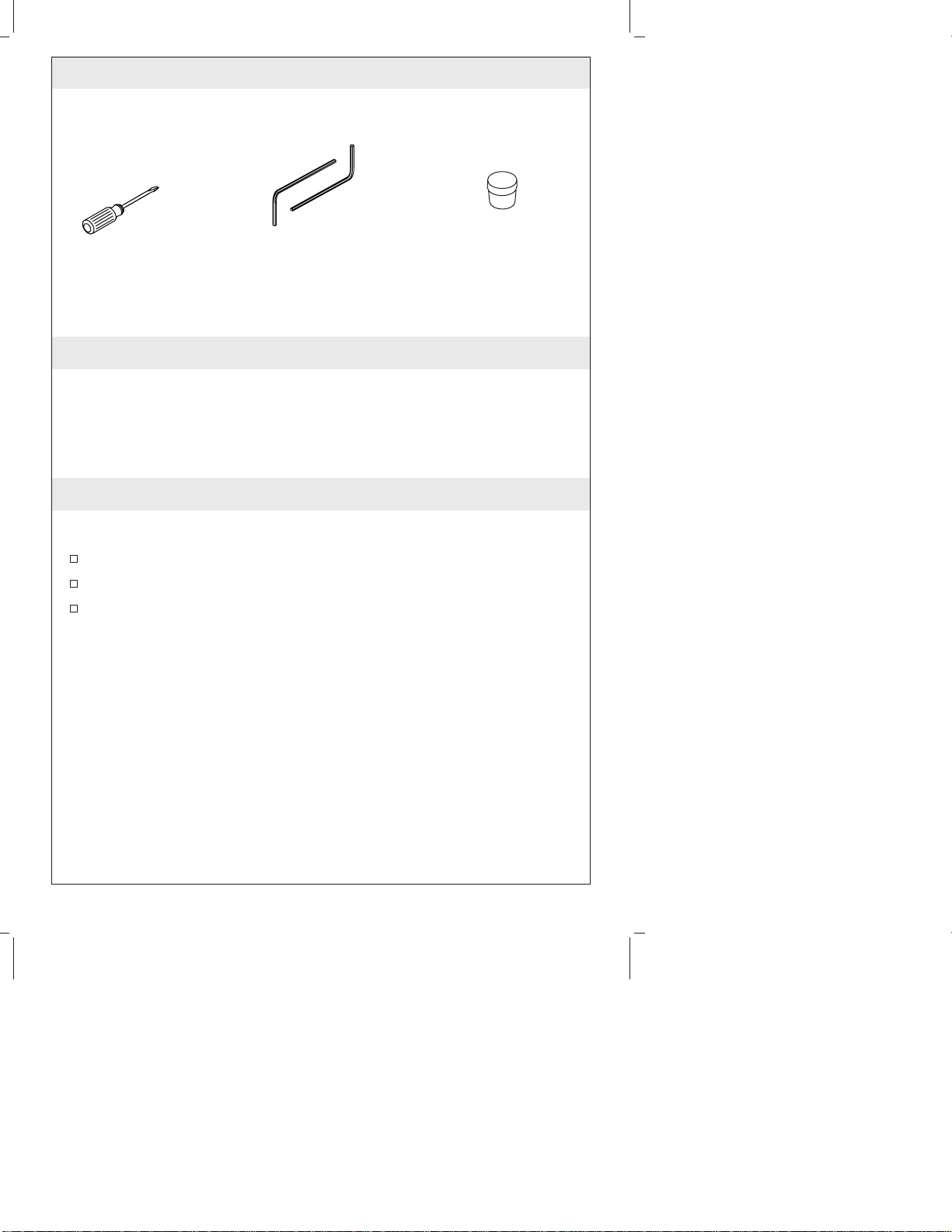

Screwdrivers Hex Wrenches Plumbers

Putty

113433-2-BB 2 Kohler Co.

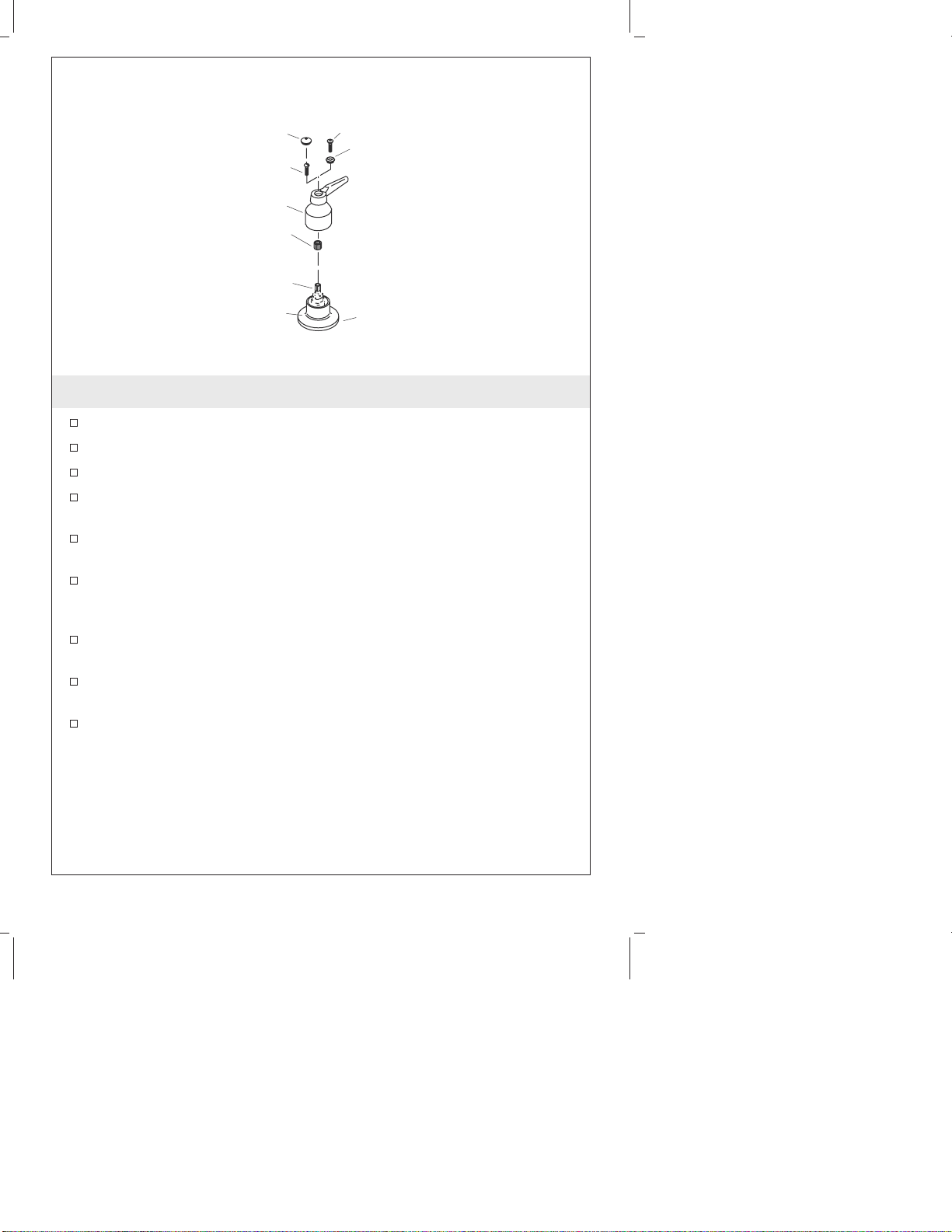

1. Install Deck-Mount Handles

Close the valves (hot = clockwise, cold = counterclockwise).

Install the washer into the escutcheon base.

Thread the escutcheon onto the valve body.

Install the spline adapter about halfway onto the valve stem

spline.

Press the handle loosely onto the spline adapter, and check the

alignment of the handle.

For further alignment, remove the handle, and reposition the

spline adapter on the valve stem until the handle alignment is

correct.

Secure the handle with the screw, and press the plug button in

place.

For vandal-proof conﬁgurations, insert the applicable red or blue

vandal-proof button, and secure it with the screw.

Repeat for the other handle.

Washer

Escutcheon

Screw

Valve Stem

Spline

Adapter

Handle

Assembly

Plug

Button Vandal-Proof

Button

(Red/Blue)

Vandal-Proof

Screw

Kohler Co. 3 113433-2-BB

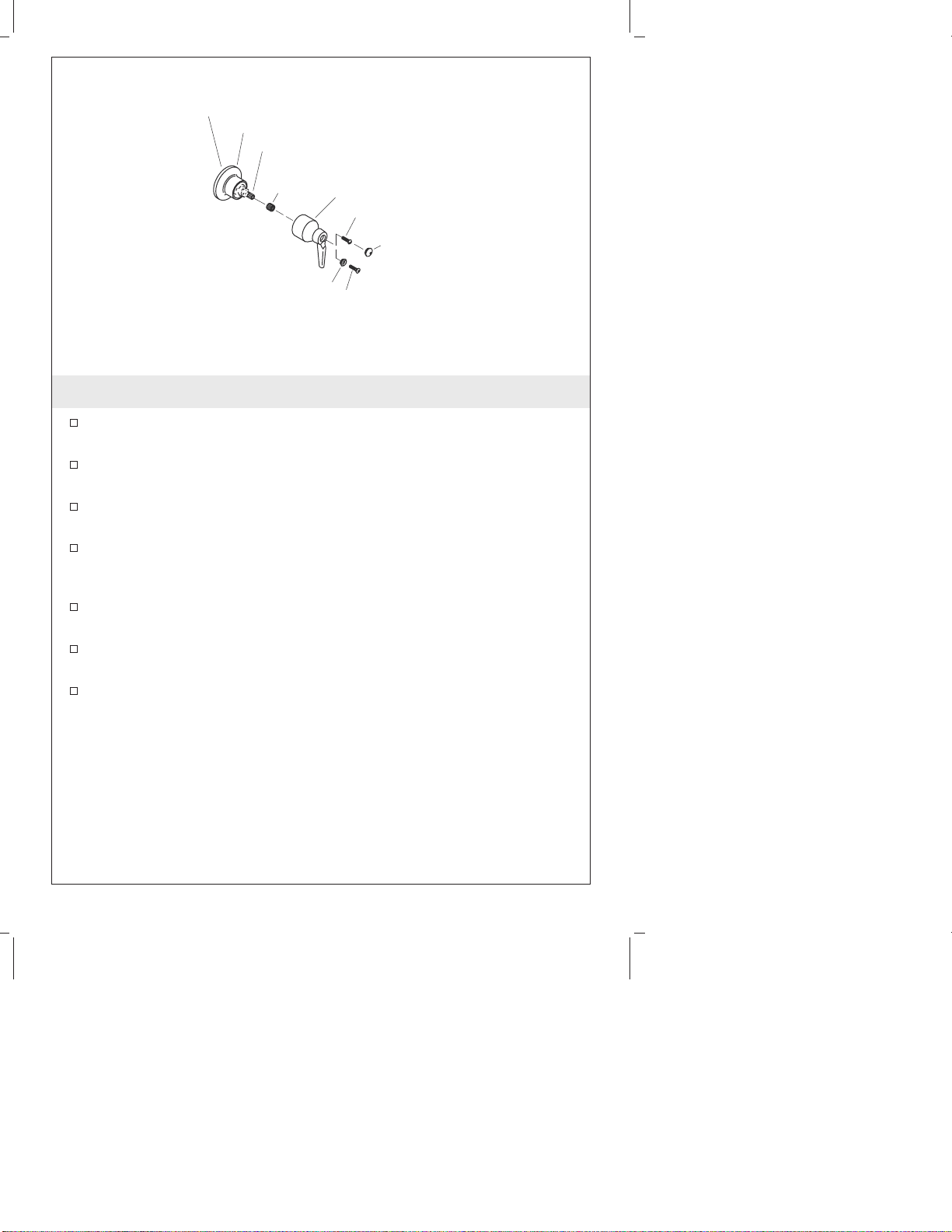

2. Installing Wall-Mount Handle - With Stops

Position the escutcheon on the valve body.

Thread the escutcheon lock sleeve onto the valve body until it

contacts the escutcheon. The sleeve will hold the escutcheon in

place.

Install the spline adapter about halfway onto the valve stem

spline.

Partially install the handle to the spline adapter, and check the

alignment of the handle. Lever handles should point down.

For further alignment, remove the handle, and reposition the

spline adapter on the valve stem spline until the handle

alignment is correct.

Secure the handle with the screw, and press the plug button in

place.

For vandal-proof conﬁgurations, insert the applicable red or blue

vandal-proof button, and secure it with the screw.

Repeat for the other handle.

Escutcheon

Lock Sleeve

Escutcheon

Vandal-Proof

Button

(Red/Blue) Vandal-Proof

Screw

Plug

Button

Valve Stem Spline

Spline Adapter

Handle Assembly

Screw

113433-2-BB 4 Kohler Co.

3. Installing Wall-Mount Handles - Without Stops

Install the washer into the base of the escutcheon, and thread the

escutcheon onto the valve body.

Install the spline adapter about halfway onto the valve stem

spline.

Press the handle loosely onto the spline adapter, and check the

alignment of the handle.

For further alignment, remove the handle, and reposition the

spline adapter on the valve stem spline until the handle

alignment is correct. Lever handles should point down.

Secure the handle with the screw, and press the plug button in

place.

For vandal-proof conﬁgurations, insert the applicable red or blue

vandal-proof button, and secure with the screw.

Repeat for the other handle.

Washer

Escutcheon

Screw

Valve Stem Spline

Spline

Adapter Handle

Assembly

Plug

Button

Vandal-Proof

Button

(Red/Blue) Vandal-Proof

Screw

Kohler Co. 5 113433-2-BB

4. Installing the Diverter Handle

Remove the thread protector if it is installed on the diverter.

Thread the sleeve onto the diverter.

Apply a ring of plumbers putty or other sealant to the back of the

escutcheon according to the manufacturer’s instructions.

Slide the escutcheon onto the sleeve until it is tight against the

ﬁnished wall.

Tighten the setscrew.

Press the knob onto the diverter stem, and tighten the setscrew.

DiverterSleeve

Stem

Setscrews

Escutcheon

Knob

Apply Plumbers

Putty Here.

113433-2-BB 6 Kohler Co.

Guide d’installation

Kit de poignée à montage mural et sur

comptoir

Outils et matériels

Merci d’avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez

prendre s’il vous plaît quelques minutes pour lire ce manuel avant de

commencer l’installation. Ne pas hésiter à nous contacter en cas de

problème d’installation ou de fonctionnement. Nos numéros de

téléphone et notre adresse du site internet sont au verso. Merci encore

d’avoir choisi la compagnie Kohler.

Avant de commencer

REMARQUE : Un style de poignée est montré dans chaque type

d’installation. Les mêmes procédures d’installation s’appliquent à

d’autres styles de poignées.

Veuillez lire toutes les instructions avant de commencer.

Respecter tous les codes de plomberie et de bâtiment locaux.

Kohler Co. se réserve le droit d’apporter toutes modiﬁcations au

design des robinets et ceci sans préavis, comme spéciﬁé dans le

catalogue des prix.

Tournevis Clés hexagonales Mastic de

plombier

Kohler Co. Français-1 113433-2-BB

1. Installer les poignées montage sur comptoir

Fermer les valves (chaud = vers la droite, froid = vers la gauche).

Installer la rondelle dans la base de l’applique.

Visser l’applique sur le corps de valve.

Installer l’adaptateur à cannelures à moitié dans la cannelure de

la tige de valve.

Presser légèrement la poignée sur l’adaptateur à cannelures, et

vériﬁer l’alignement de la poignée.

Pour plus d’alignement, retirer la poignée et replacer l’adaptateur

à cannelures sur la tige de valve jusqu’à réaliser l’alignement

correct de la poignée.

Sécuriser la poignée à l’aide de la vis, puis presser le bouchon

capsule en place.

Pour des conﬁgurations anti-vandalisme, insérer le bouton

applicable rouge ou bleu, et le sécuriser avec la vis.

Répéter les procédures pour l’autre poignée.

Rondelle

Applique

Vis

Cannelure de

tige de valve

Adaptateur à

cannelures

Ensemble

de poignée

Bouchon Bouton anti-

vandalisme

(Rouge/Bleu)

Vis anti-

vandalisme

113433-2-BB Français-2 Kohler Co.

2. Installer les poignées à montage mural - Avec arrêts

Positionner l’applique sur le corps de la valve.

Visser le manchon de verrouillage d’applique sur le corps de

robinet, jusqu’au contact avec l’applique. Le manchon soutiendra

l’applique en place.

Installer l’adaptateur à cannelures à moitié dans la cannelure de

la tige de valve.

Installer partiellement la poignée sur l’adaptateur à cannelures, et

vériﬁer l’alignement de la poignée. Les poignées de levier

devraient pointer vers le bas.

Pour plus d’alignement, retirer la poignée et replacer l’adaptateur

à cannelures sur la tige de valve jusqu’à réaliser l’alignement

correct de la poignée.

Sécuriser la poignée à l’aide de la vis, puis presser le bouchon

capsule en place.

Pour des conﬁgurations anti-vandalisme, insérer le bouton

applicable rouge ou bleu, et le sécuriser avec la vis.

Répéter les procédures pour l’autre poignée.

Manchon de

verrouillage d'applique

Applique

Bouton anti-

vandalisme

(Rouge/Bleu) Vis anti-

vandalisme

Bouchon

Cannelure de tige de valve

Adaptateur à cannelures

Ensemble de poignée

Vis

Kohler Co. Français-3 113433-2-BB

3. Installer les poignées à montage mural - Sans arrêts

Installer la rondelle dans la base de l’applique, et visser cette

dernière dans le corps de valve.

Installer l’adaptateur à cannelures à moitié dans la cannelure de

la tige de valve.

Presser légèrement la poignée sur l’adaptateur à cannelures, et

vériﬁer l’alignement de la poignée.

Pour plus d’alignement, retirer la poignée et replacer l’adaptateur

à cannelures sur la tige de valve jusqu’à réaliser l’alignement

correct de la poignée. Les poignées de levier devraient pointer

vers le bas.

Sécuriser la poignée à l’aide de la vis, puis presser le bouchon

capsule en place.

Pour des conﬁgurations anti-vandalisme, insérer le bouton

anti-vandalisme applicable rouge ou bleu, et sécuriser avec la vis.

Répéter les procédures pour l’autre poignée.

Rondelle

Applique

Vis

Cannelure de tige

de valve

Adaptateur à

cannelures Ensemble

de poignée

Bouchon

Bouton anti-

vandalisme

(Rouge/Bleu) Vis anti-

vandalisme

113433-2-BB Français-4 Kohler Co.
