Kohler K-7303 Manuel utilisateur
Installation Guide
Widespread Lavatory Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-7303 K-7313
117121-2-AB
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

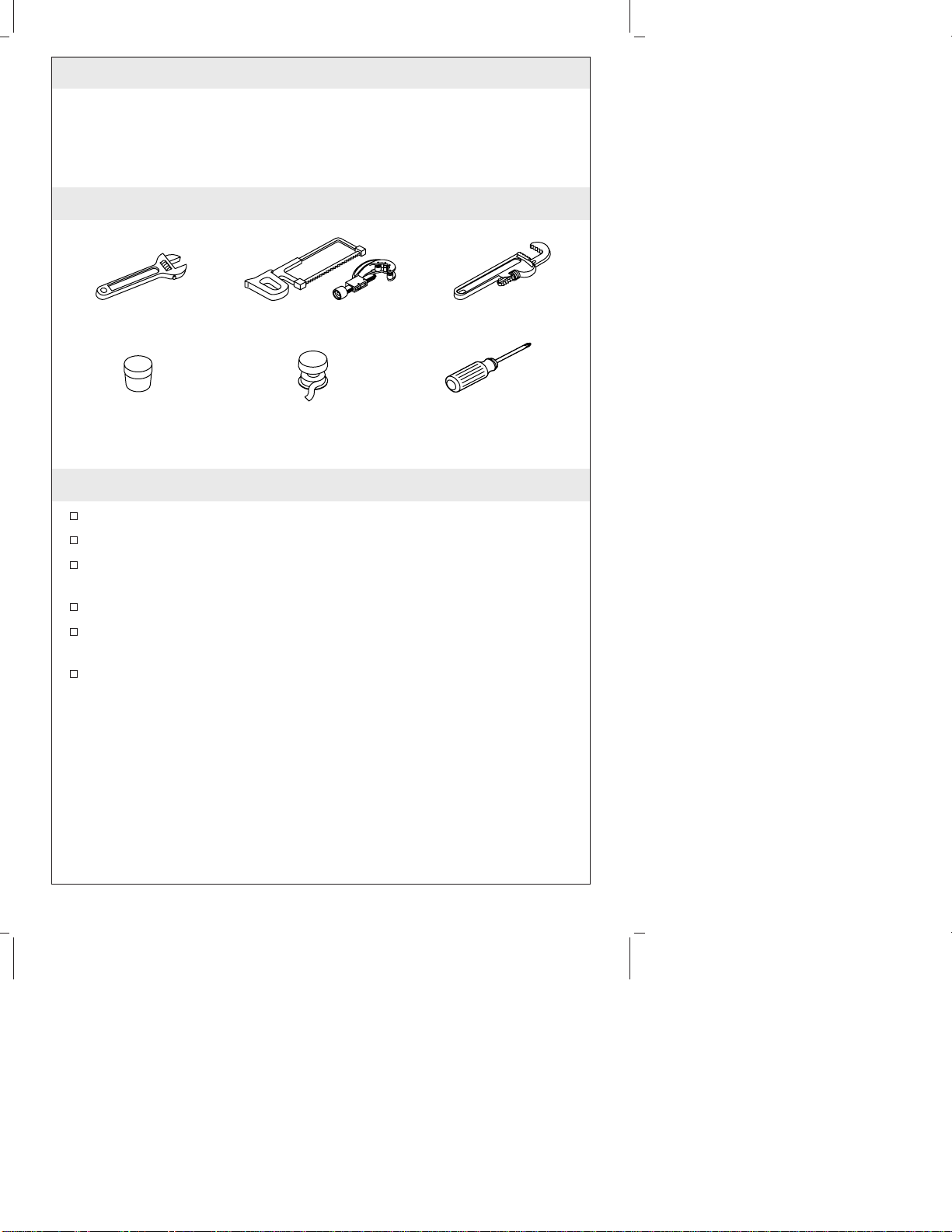

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
Replace waste or supply tubing if necessary.
For new installations, install the faucet before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Hacksaw or
Tube Cutter Pipe Wrench
ScrewdriverThread
Sealant
Plumbers
Putty
117121-2-AB 2 Kohler Co.

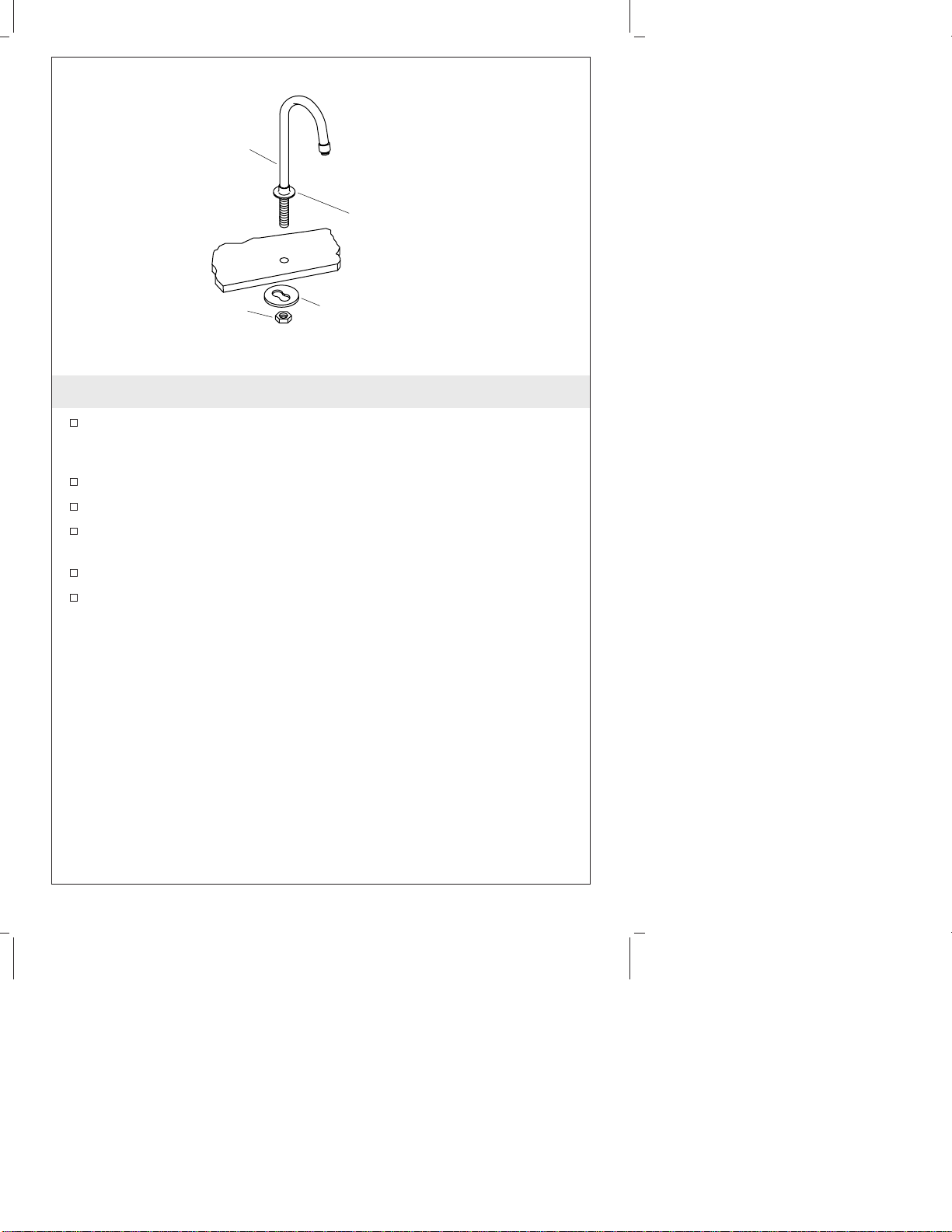

1. Spout Installation
Apply a bead of plumbers putty or other sealant to the underside
of the spout or putty ring (if supplied) according to the putty
manufacturer’s instructions.
Locate the center hole and insert the spout.
Slide the metal washer and nut onto the spout shank.
Position the metal washer so the second hole is at the back of the
spout.
Securely tighten the nut with a wrench. Do not overtighten.
Remove any excess putty or sealant.
Apply
Plumbers
Putty
Metal
Washer
Spout
Nut
Kohler Co. 3 117121-2-AB

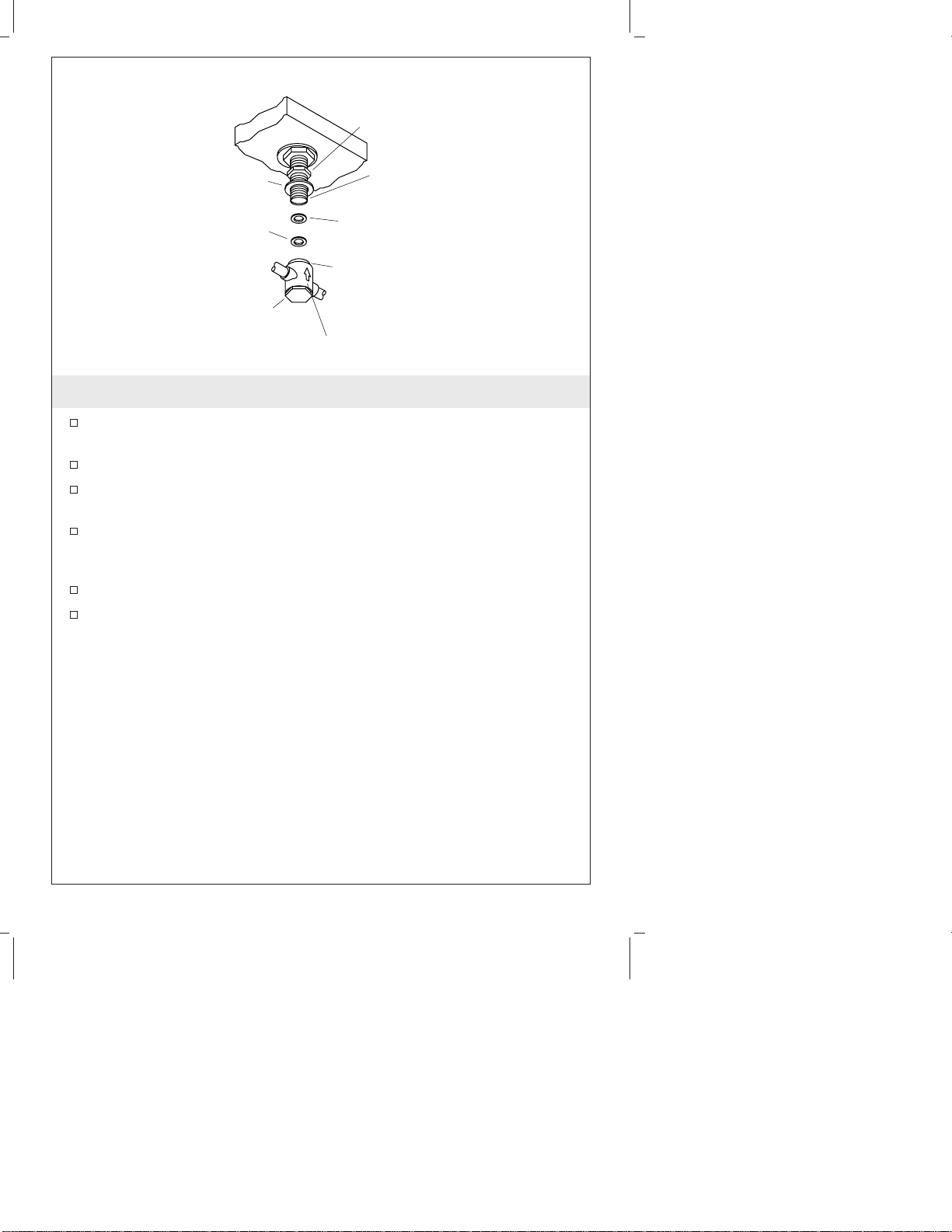

2. Rigid Supply Tee Installation
Insert the plastic gasket and the rubber washer into the top of the
supply sleeve.
Slide the metal washer onto the spout shank.
Thread the shank nut up onto the spout approximately 1″(2.5
cm).
Thread the supply tee to the spout shank until it is hand tight.
Tighten the hex-end of the supply tee with a wrench. Ensure that
the tubes are aligned to the sides. Do not overtighten.
Slide the metal washer down the shank to the rigid supply sleeve.
Thread the shank nut down to the washer. Securely tighten with
a wrench. Do not overtighten.
Spout
Shank
Shank
Nut
Plastic
Gasket
Tee Supply
Sleeve
Rubber
Washer
Tee Supply
Hex-End
Washer
117121-2-AB 4 Kohler Co.

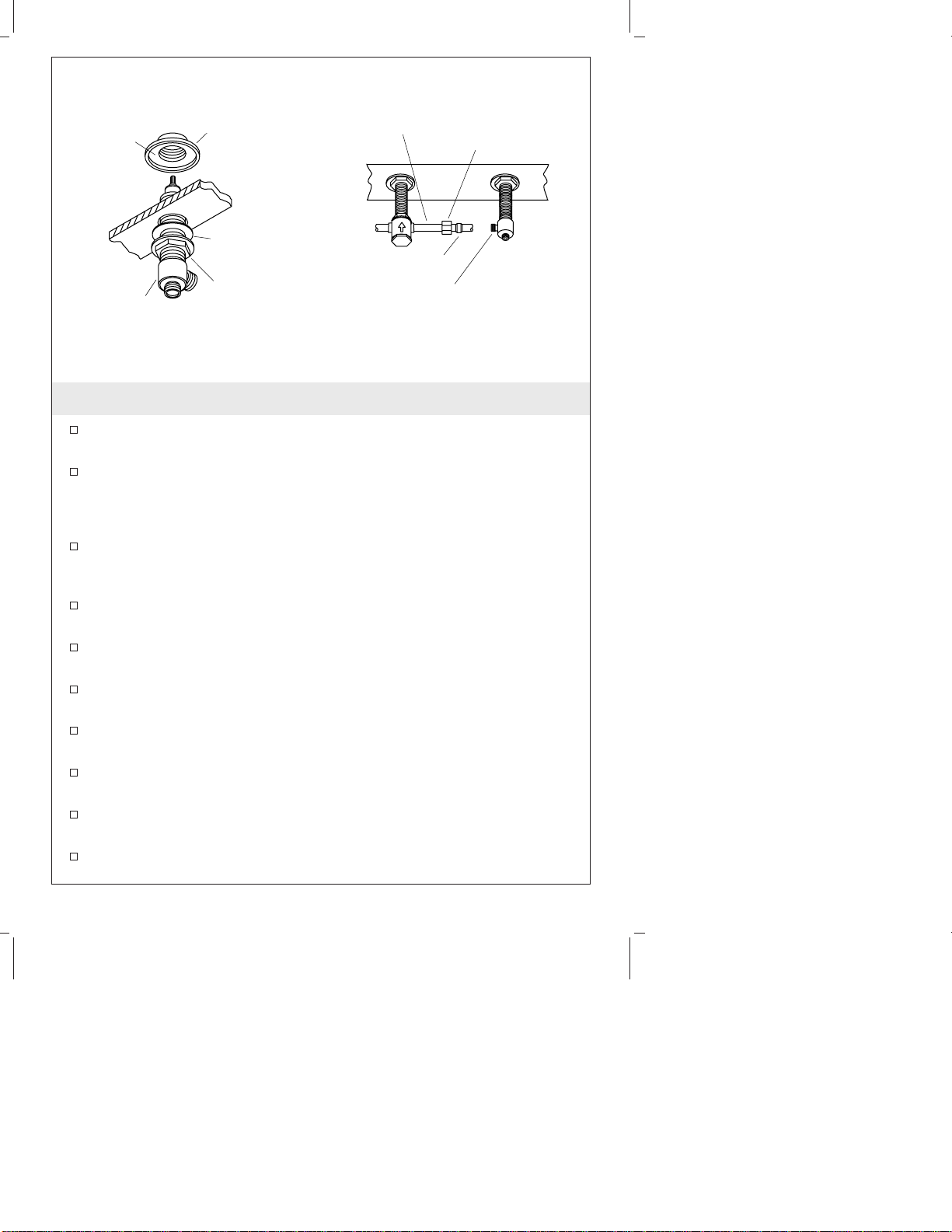

3. Handle Valve Installation
Thread a locknut onto each valve body. The flat surface of the
locknut should face up towards the lavatory.
Slide a fiber washer onto each locknut.
NOTE: The valve body marked ″Cold″(with blue lettered tape
attached to the tube) should be installed to the right of the faucet.
Apply a bead of plumbers putty or other sealant to the underside
of the escutcheons according to the putty manufacturer’s
instructions.
From the underside of the lavatory, insert the ″Cold″and ″Hot″
valve bodies into the mounting holes.
From the top of the lavatory, thread an escutcheon onto each
valve until hand tight.
Slide a compression nut and ferrule onto each supply tee inlet
tube.
Align the end bodies so the supply tubes fit evenly into the valve
body outlets.
Tighten the compression nuts from the supply tubes to the valve
body outlets.
While holding the valve bodies in place, securely tighten the
locknuts with a wrench. Do not overtighten.
Remove any excess putty or sealant.
Apply
Plumbers
Putty
Fiber
Washer
Escutcheon
Locknut
Valve Body Valve Body
Outlet
Compression
Nut
Supply Inlet
Tube
Ferrule
Kohler Co. 5 117121-2-AB
Handle Valve Installation (cont.)
Install the handles according to manufacturer’s instructions.
117121-2-AB 6 Kohler Co.

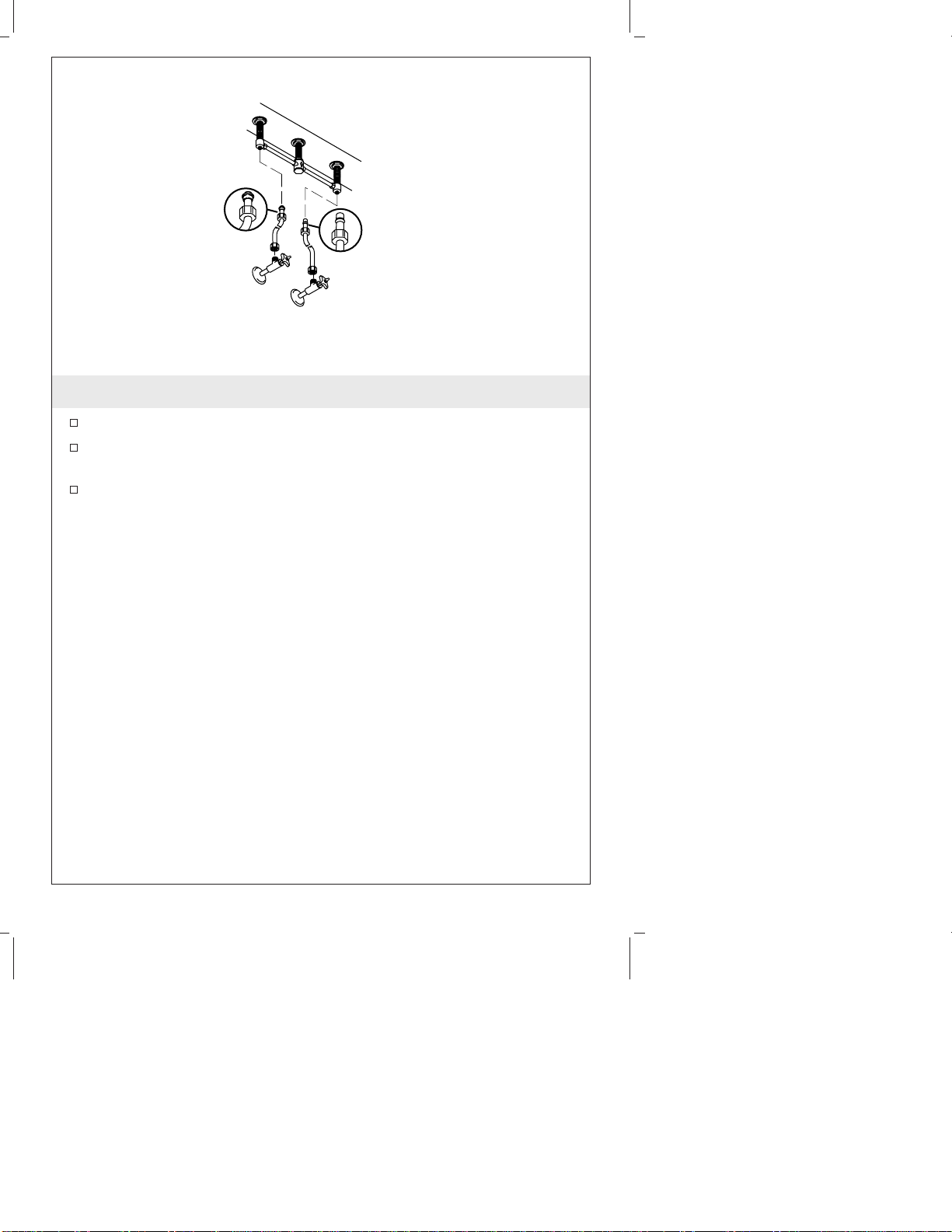

4. Supply Connections
Install the lavatory using the lavatory manufacturer’s instructions.
Connect the supply tubes to the handle valves, and the supply
stops. Left is hot and right is cold.
Tighten all connections.
Compression
Union
Hot Cold
Kohler Co. 7 117121-2-AB

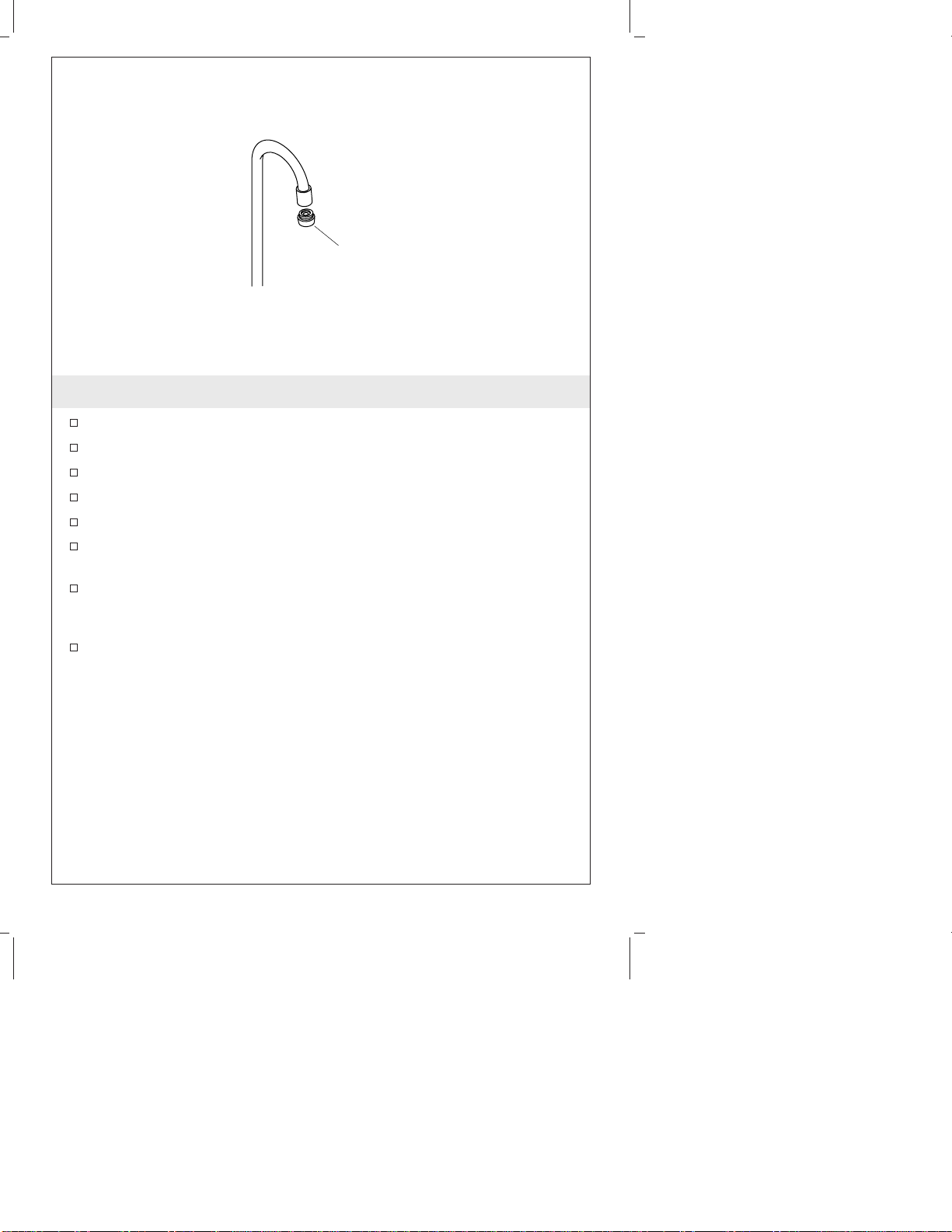

5. Installation Checkout
Connect the tailpiece and P-trap (as needed).
Install strainer bodies (as needed).
Ensure that all connections are tight.
Remove the aerator by turning it counterclockwise.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Open both hot and cold valves and run water through the spout
for about a minute to remove debris. Check for leaks. Turn valves
off.
Remove any debris from the aerator and reinstall.
Aerator
117121-2-AB 8 Kohler Co.
Guide d’Installation
Robinets de Lavabo à Entraxe Large

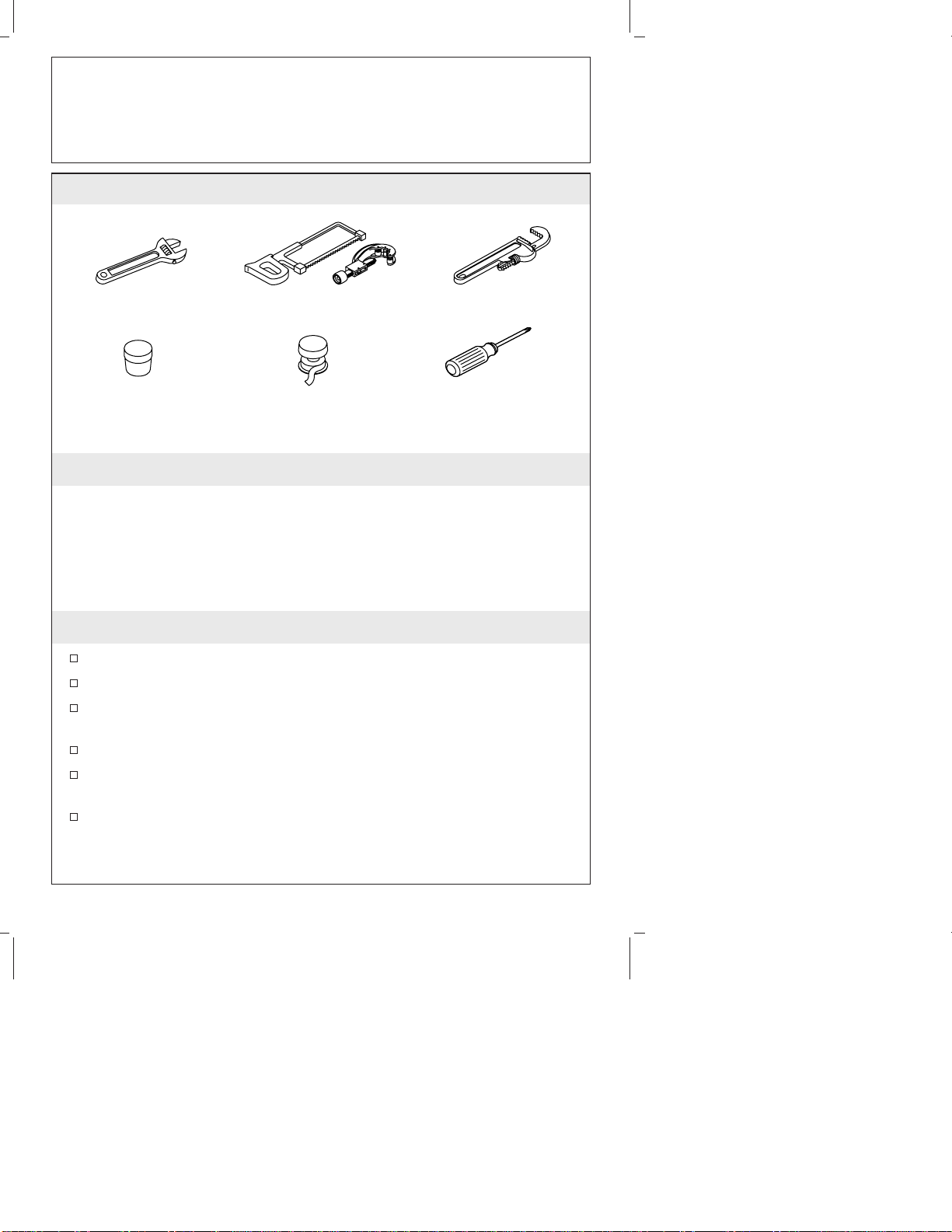

Outils et Matériels
Merci d’Avoir Choisi la Société Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît, quelques minutes et lire attentivement ce
manuel avant de commencer l’installation. Ne pas hésiter à nous
contacter en cas de problème d’installation ou de fonctionnement. Nos
numéros de téléphone et notre adresse du site internet sont au verso.
Merci encore d’avoir choisi la Compagnie Kohler.
Avant de Commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’arrivée d’eau principale.
Vérifier avec soin si les tubes d’évacuation ou d’arrivée d’eau
sont endommagés.
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Pour les nouvelles poses, installer le robinet avant d’installer le
lavabo.
La Société Kohler se réserve le droit d’apporter toutes
modifications sur le design des robinets et ceci sans préavis,
comme spécifié dans le Catalogue des Prix.
Clé à molette Scie à métaux ou
coupe tube Clé à tubes
TournevisRuban d'étanchéité
pour filets
Mastic
d'étanchéité
Kohler Co. Français-1 117121-2-AB

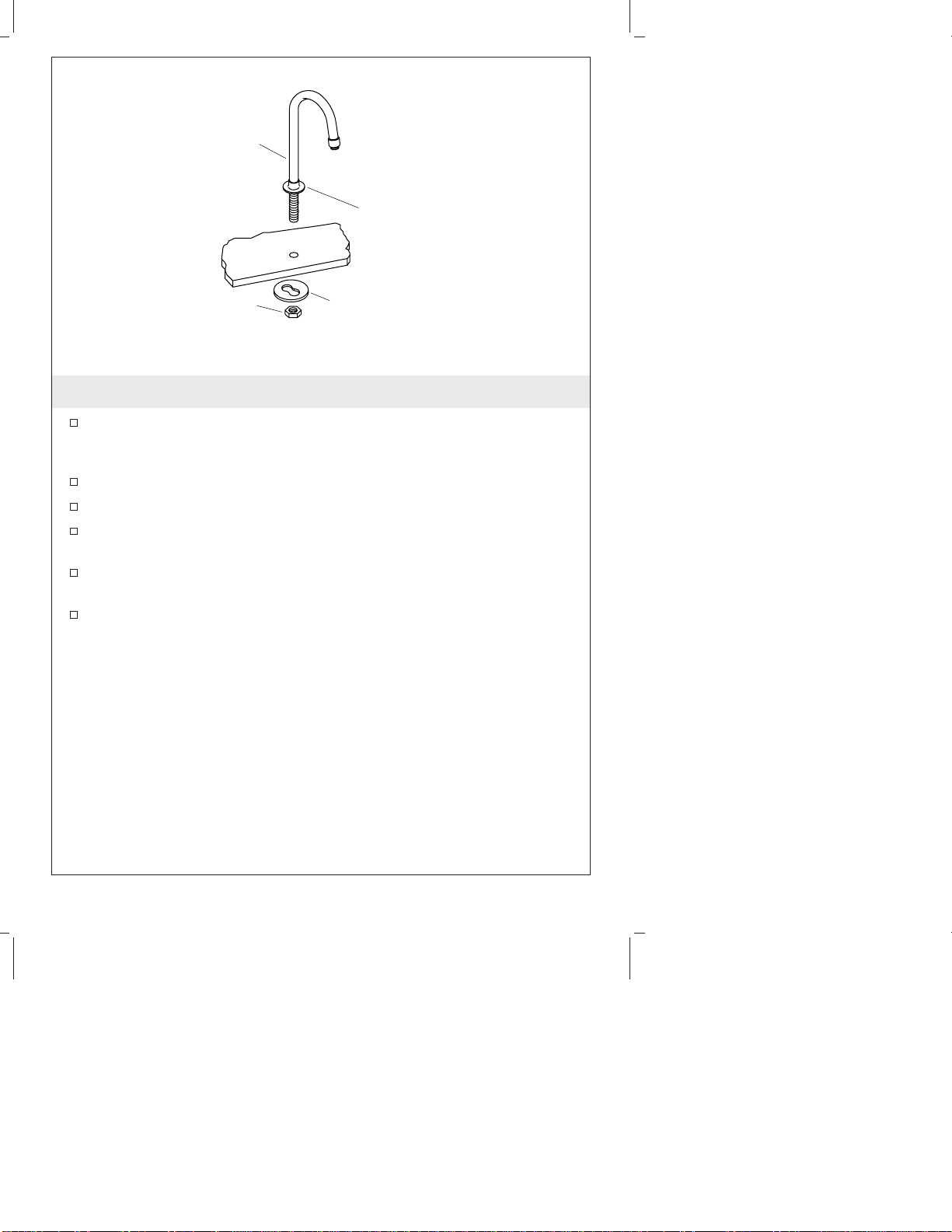

1. Installation du bec
Appliquer du mastic d’étanchéité ou un produit semblable sur le
dessous de bec ou de l’anneau de mastic (si fourni) selon les
instructions du fabricant du mastic.
Localiser l’orifice central et insérer le bec.
Glisser la rondelle métallique et l’écrou sur la tige du bec.
Placer la rondelle métallique de manière à ce que le deuxième
trou soit à l’arrière du bec.
Serrer fermement l’écrou à l’aide d’une clé à tuyaux. Ne pas trop
serrer.
Enlever tout excédent de mastic d’étanchéité.
Appliquer
du mastic
d'étanchéité
Rondelle
métallique
Bec
Écrou
117121-2-AB Français-2 Kohler Co.
