KPT-1802-HLS
OWNER’S MANUAL
The Klipsch KPT-1802-HLS cinema subwoofer utilizes a patented
horn-loaded vented cabinet design utilizing active and drone 18”
drivers, resulting in class-leading acoustic output combined with
commanding sub-20Hz bass response previously unattainable from
even a 21” driver configuration system. This high performance level
is perfect for large cinemas and those desiring to provide a maximum
acoustic experience. The use of horn-loaded 18” drivers also provides
both a lower level of distortion with less driver excursion and a
faster driver response for tighter, highly realistic bass due to lower
driver mass.
52.985”
13.956”
47.210”
44.150”
21.015”
TOP VIEW
FRONT VIEWSIDE VIEW
74.000”
74.036”
30.880”
20.309”
52.985”
13.956”
47.210” 44.150”
21.015”
TOP VIEW
FRONT VIEWSIDE VIEW
74.000”
74.036”
30.880”
20.309”
52.985”
13.956”
47.210” 44.150”
21.015”
TOP VIEW
FRONT VIEWSIDE VIEW
74.000”
74.036”
30.880”
20.309”
FRONT VIEW TOP VIEWSIDE VIEW

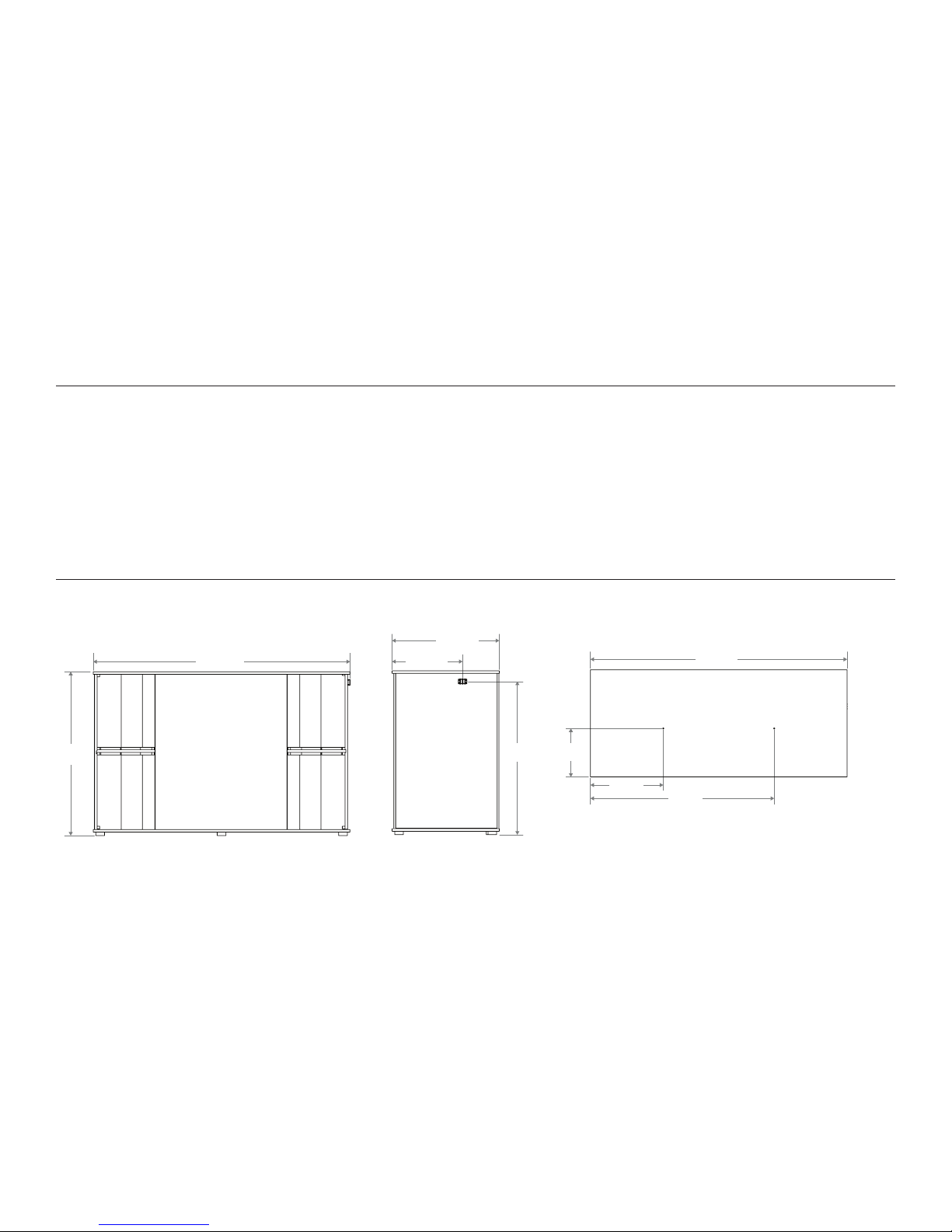

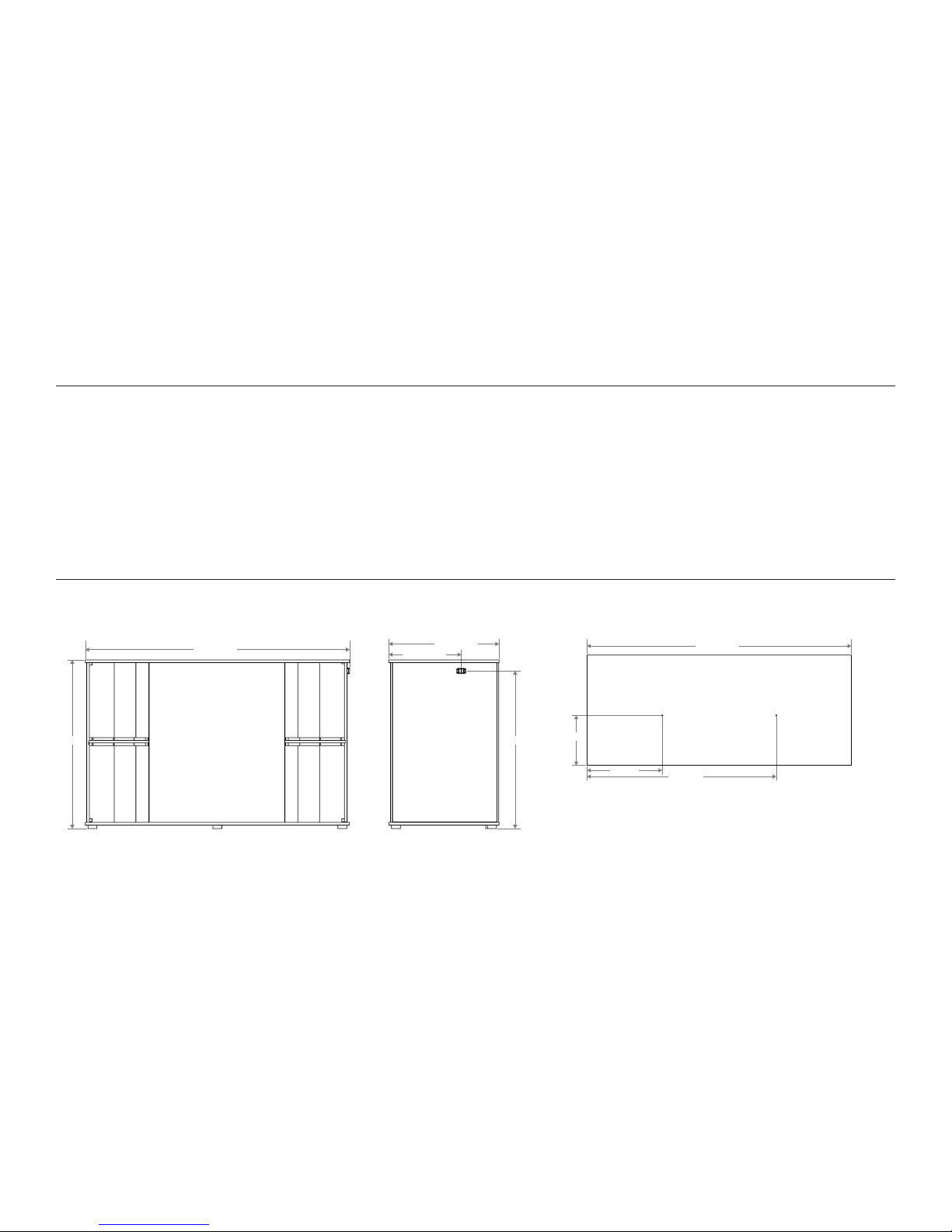

DIMENSIONS
KPT-1802-HLS

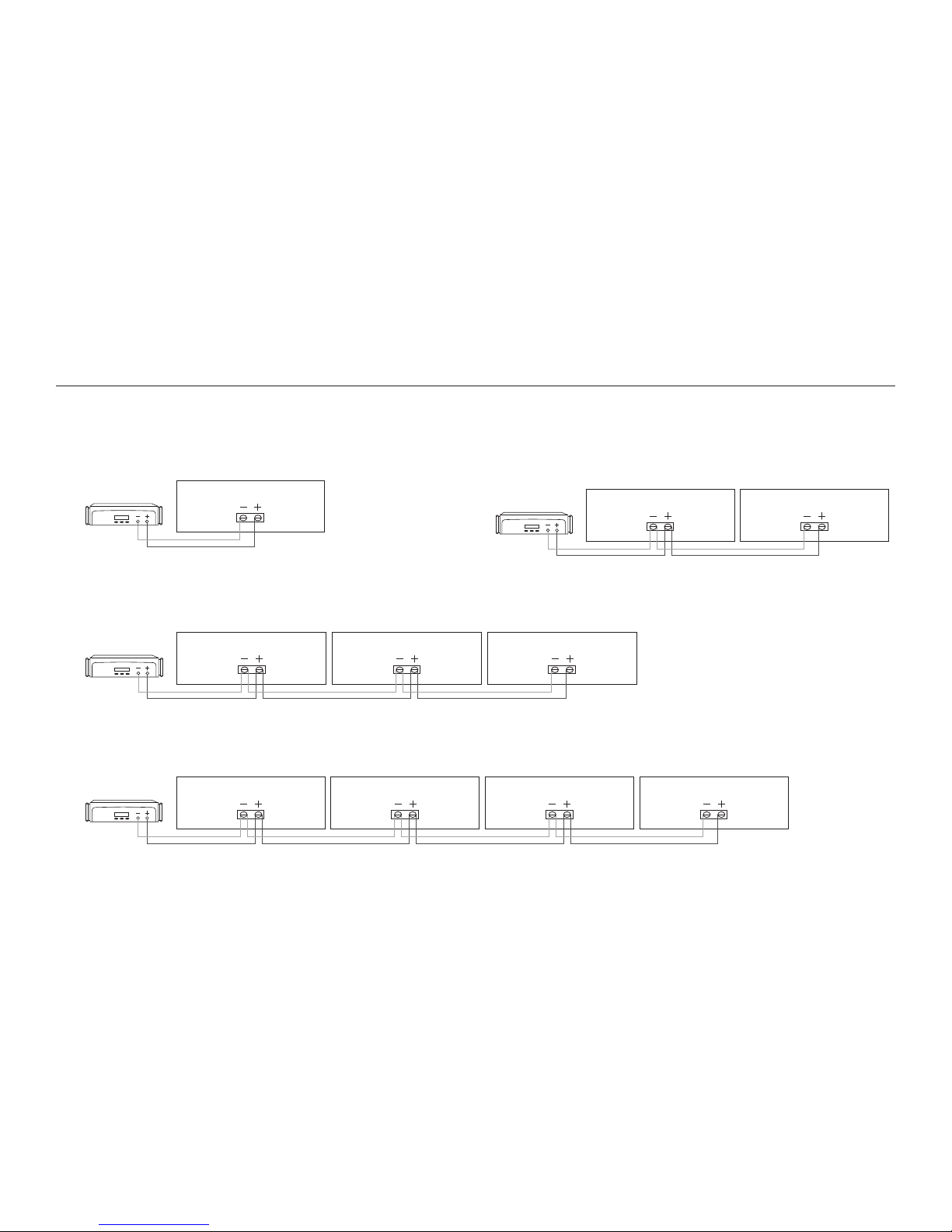

The KPT-1802-HLS uses a 2 point barrier strip connection block. Make sure polarity is matched between amplifier and subwoofer(s).
Connecting an 8Ω capable amplifier to a single KPT-1802-HLS Connecting a 6Ω capable amplifier to two KPT-1802-HLSs
Connecting a 4Ω capable amplifier to three KPT-1802-HLSs
Connecting a 2Ω capable amplifier to four KPT-1802-HLSs
CONNECTIONS

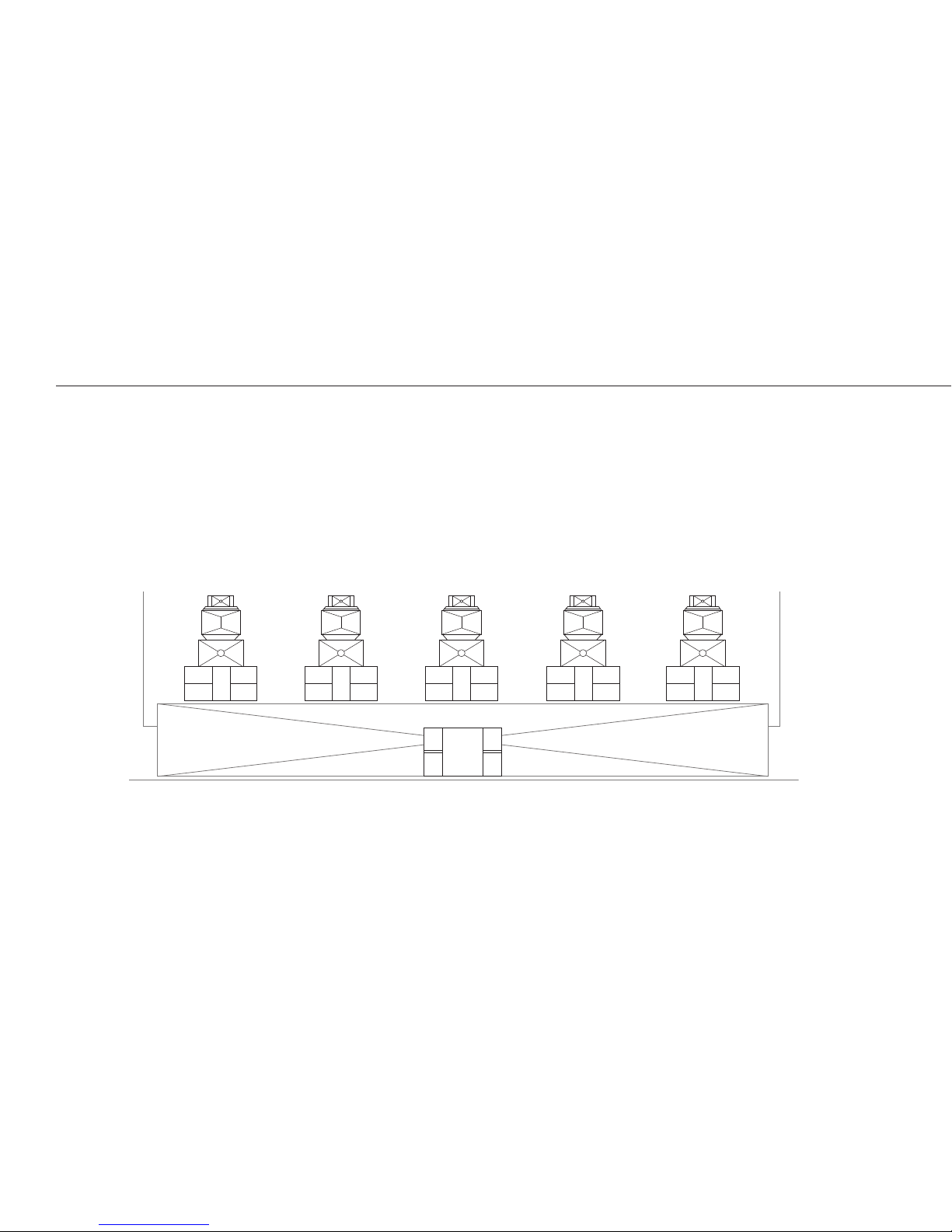

SINGLE SUBWOOFER QUARTER SPACE FLOOR/WALL PLACEMENT
PLACEMENT
The KPT-1802-HLS is designed for behind-the-screen placement on the
floor and against the back wall for quarter-space loading producing
3dB additional output vs. half space (no boundary other than the floor).

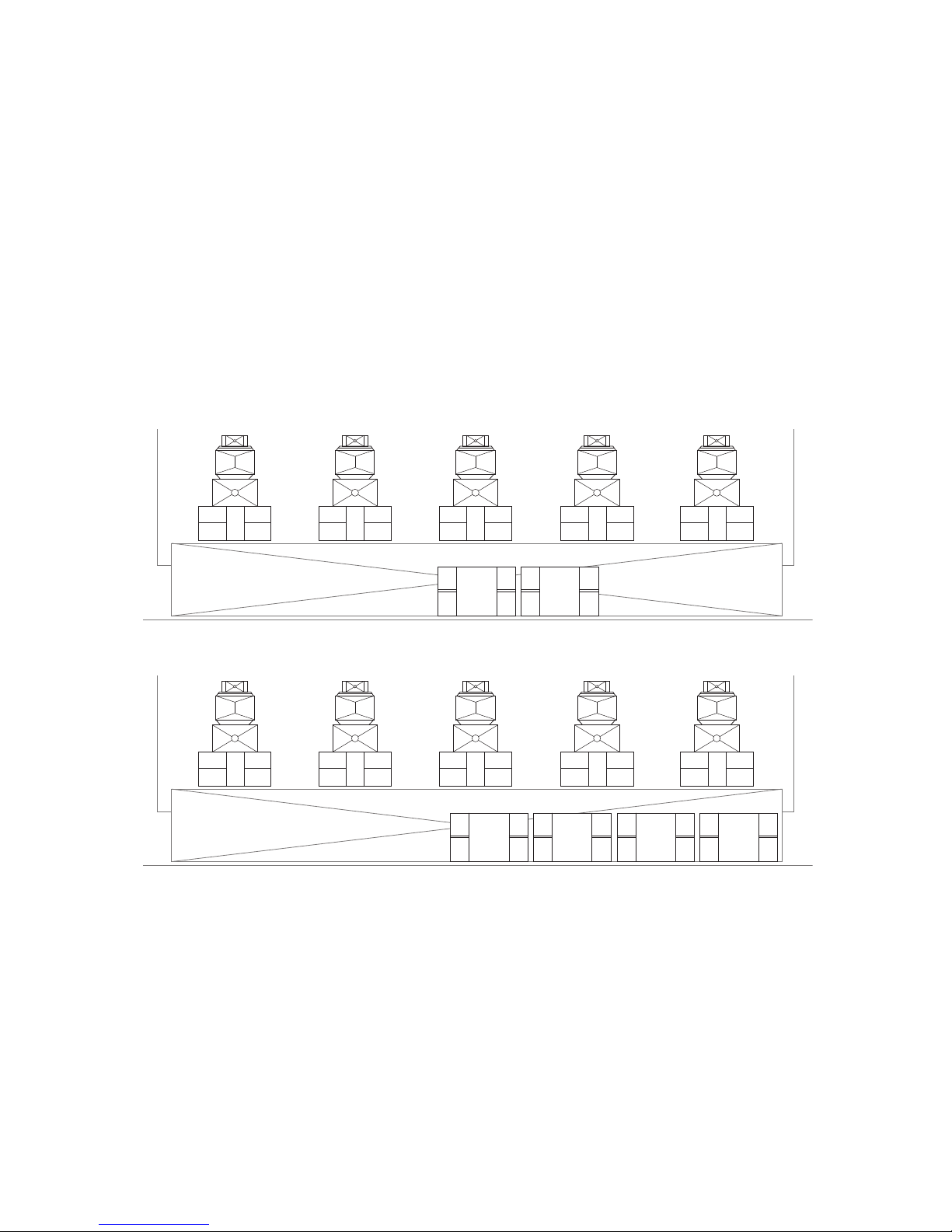

For larger theaters dual subs positioned next to each other, wired in
parallel, gain an additional 6dB in efficiency due to mutual coupling.
Additional mutual coupling occurs for up to 4 subwoofers placed next
to each other. An asymmetrical configuration of multiple subwoofers
minimizes standing wave stimulation for more even bass throughout
the theater.
SINGLE SUBWOOFER QUARTER SPACE FLOOR/WALL PLACEMENT
SINGLE SUBWOOFER QUARTER SPACE FLOOR/WALL PLACEMENT
Frequency Response126Hz-240Hz +/- 3dB
Frequency Response (f10)121Hz-500Hz -10dB
Power Handling21500W (103V) 26Hz-250Hz
Calculated Max. Continuous Output3 131db 25Hz-250Hz
Sensitivity4100 db
Nominal Impedance 12 ohm (8 ohm min.@100Hz)
Transducers One K-472 18" woofer w/4" voice coil
One KD-1802 18" drone
Enclosure5Horn-loaded vented system
Enclosure Material 3/4" Plywood
Terminals Barrier Strip
Dimensions 72" (182.9cm)W x 48" (121.9cm)H x 31" (78.7cm) D
Net Weight 300 lbs
Recommended EQ PEQ f=70 Hz, Q=6, Gain=-6 dB
Shipping Weight 330 lbs
Part Number 1016560
1 - 3M, half-space anechoic
2 - AES standard, continuous pink noise, 6dB peaks
3 - Calculated at 1M, half-spaced at power handling power input
4 - SPL at 1M, half-spaced anechoic with 2.83 volts input
5 - US Patent 5,898,138
SPECIFICATIONS
© 2013 Klipsch Group, Inc.
A wholly-owned subsidiary of
VOXX International Corporation
klipsch.com/pro
Grâce à sa conception brevetée à cornet et à circulation naturelle,
le subwoofer cinéma KPT-1802-HLS de Klipsch utilise des enceintes
actives et drones de 18 po (45,72 cm), permettant ainsi d’obtenir
une sortie acoustique de premier ordre, avec des graves sub-20Hz,
qu’on ne pouvait même pas obtenir auparavant avec un système à
enceintes de 21 po (53,34 cm). Ce haut niveau de performance est
idéal pour les grandes salles de cinéma et ceux qui souhaitent vivre
une expérience acoustique sans précédent. L’utilisation d’enceintes
à cornet de 18 po (45,72 cm) permet également de réduire le niveau
de distorsions, avec moins de course et une réponse plus rapide
de l’enceinte pour des graves plus réalistes grâce à une plus faible
masse de l’enceinte.
VUE AVANT VUE DE DESSUSVUE LATÉRALE
DIMENSIONS
KPT-1802-HLS
52,985”
(134,58 cm)
13,956”
(35,44 cm)
47,210”
(119,91 cm)
44,150”
(112,14 cm)
21,015”
(53,37 cm)
TOP VIEW
FRONT VIEWSIDE VIEW
74,000”
(187,96 cm)
74,036”
(188,05 cm)
30,880”
(78,43 cm)
20,309”
(51,58 cm)
52,985”
(134,58 cm)
13,956”
(35,44 cm)
47,210”
(119,91 cm)
44,150”
(112,14 cm)
21,015”
(53,37 cm)
TOP VIEW
FRONT VIEWSIDE VIEW
74,000”
(187,96 cm)
74,036”
(188,05 cm)
30,880”
(78,43 cm)
20,309”
(51,58 cm)
52,985”
(134,58 cm)
13,956”
(35,44 cm)
47,210”
(119,91 cm)
44,150”
(112,14 cm)
21,015”
(53,37 cm)
TOP VIEW
FRONT VIEWSIDE VIEW
74,000”
(187,96 cm)
74,036”
(188,05 cm)
30,880”
(78,43 cm)
20,309”
(51,58 cm)
Le KPT-1802-HLS fonctionne avec un bloc de connexion à 2 points. Assurez-vous de vérifier la polarité entre l’amplificateur et le(s) subwoofer(s).
Connecter un amplificateur de 8Ω à un seul KPT-1802-HLS Connecter un amplificateur de 6Ω à deux KPT-1802-HLS
Connecter un amplificateur de 4Ω à trois KPT-1802-HLS
Connecter un amplificateur de 2Ω à quatre KPT-1802-HLSz
RACCORDEMENTS

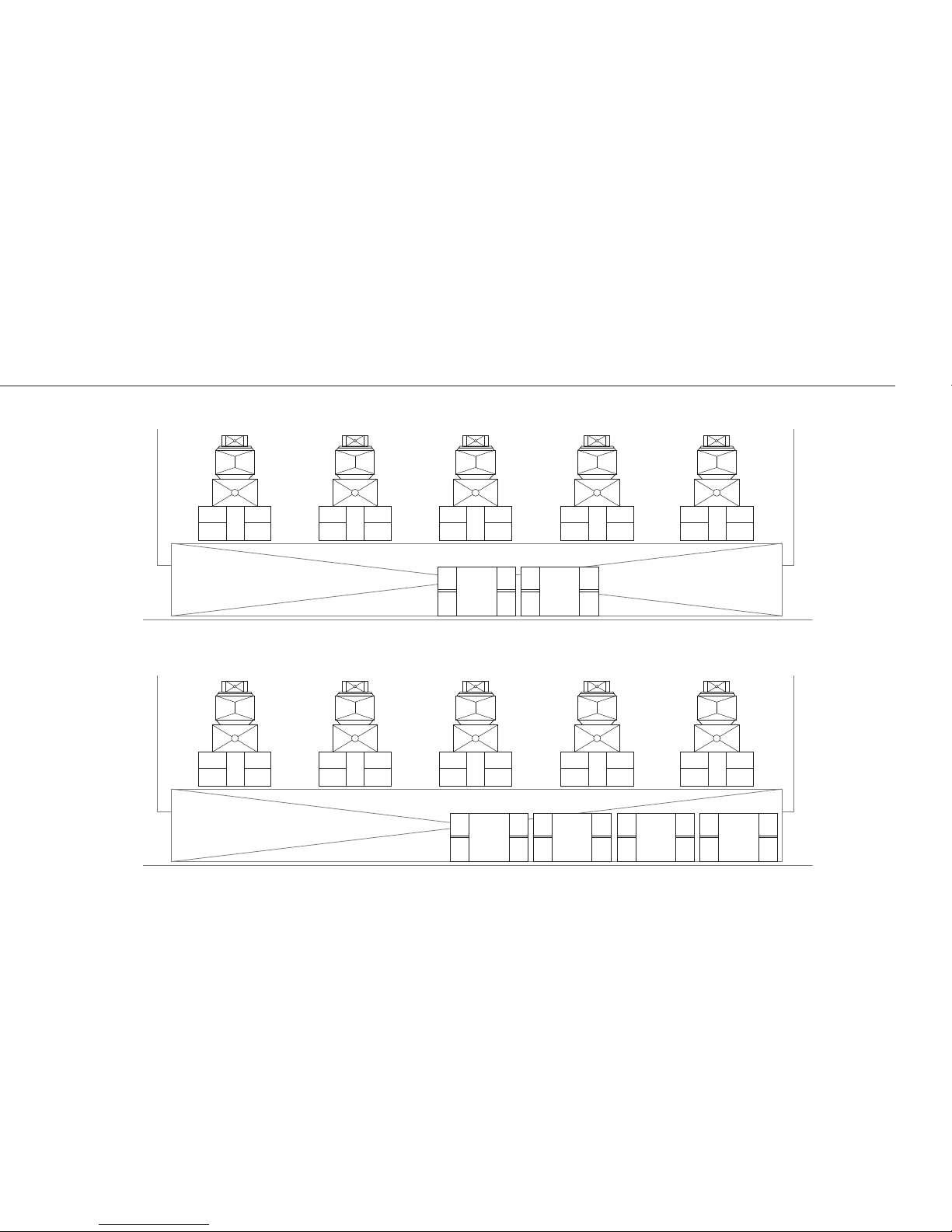

CONFIGURATION SOL/MUR « QUARTER SPACE » AVEC UN SEUL SUBWOOFER
EMPLACEMENT
Le KPT-1802-HLS est conçu pour être placé à même le sol ou sur le mur
arrière pour un espace acoustique « quarter-space » produisant 3dB de
sortie supplémentaire par rapport à un « half-space » (pas de frontière
autre que le sol). Pour les salles plus grandes, des subs doubles placés
l’un à côté de l’autre, câblés en parallèle, permettent d’obtenir 6dB
supplémentaires en efficacité grâce au couplage mutuel. Il est possible
de coupler jusqu’à 4 subwoofers placés les uns à côté des autres. Une
configuration asymétrique de plusieurs subwoofers réduit la stimulation
d’onde stationnaire et permet d’obtenir des graves plus régulières dans
toute la salle.
CONFIGURATION SOL/MUR « QUARTER SPACE » AVEC UN SEUL SUBWOOFER
CONFIGURATION SOL/MUR « QUARTER SPACE » AVEC UN SEUL SUBWOOFER
