10030013

Thermoelektrischer Weinkühlschrank

Inhalt

Technische Daten

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und Anwen-

dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen.

Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen,

übernehmen wir keine Haftung.

Artikelnummer 10030013

Stromversorgung 220-240 V~, 50 Hz

Leistungsaufnahme 130 W

Volumen 59 Liter

Maße (B x H x T ) 345 x 490 x 815 mm

Temperaturbereich Oberes Fach 8 °C - 18 °C

Unteres Fach 11 °C - 18 °C

Umgebungstemperaturbereich < 30 °C

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Geräteübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Verdrahtungsplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Hinweise zur Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Sicherheitshinweise

• Vergewissern Sie sich nach dem Auspacken, dass das Gerät in einem guten Zustand ist. Treten Sie in Zwei-

felsfällen mit dem Kundendienst in Kontakt.

• Plastiktüten, Nägel, usw. müssen außerhalb der Reichweite von Kindern gehalten werden.

• Die auf die Typenschild angegebene Nennspannung und Frequenz müssen mit denen der Stromversor-

gung im Haus übereinstimmen.

• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen

und geistigen Fähigkeiten und Kenntnissen verwendet werden, wenn sie in die sichere Verwendung des

Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder müssen beaufsich-

tigt werden, so dass sie mit dem Gerät nicht spielen.

• Legen Sie das Netzkabel außerhalb der Reichweite von Kindern. Lassen Sie das Netzkabel nicht über eine

Tischkante ode Arbeitsplatte hängen, auf der das Gerät steht.

• Ziehen Sie vor der Reinigung des Gerätes den Netzstecker. Reinigen das Gerät nie mit einer Säurezube-

reitung, mit Medizin, Benzin, Öl oder einer sonstigen chemischen Substanz, die das Gerät geschädigen

könnten.

• Die Reparatur darf nur durch den autorisierten Kundendienst erfolgen.

• Verwenden Sie das Gerät nicht, wenn der Netzstecker, das Netzkabel oder das Gerät selbst beschädigt

sind. Falls der Netzstecker beschädigt ist, muss er durch den Kundendienst oder eine gleichermaßen qua-

lifizierte Person ausgetauscht werden, Gefahr abzuwenden.

• Die Treibgase der Dämmstoffe sind entflammbar. Entsorgen Sie den Weinkühler nur bei einer offiziellen

Abgabestelle. Setzen Sie das Gerät nicht Flammen aus.

• Bewahren Sie in dem Gerät keine explosiven Stoffe auf (wie z. B. Sprühflaschen mit einem brennbaren

Treibgas).

Vorsicht

• Verwenden Sie nur denselben Sicherungstyp, um eine Brandgefahr zu vermeiden.

• Nur freistehende Aufstellung erlaubt.

• Verwenden Sie kein Verlängerungskabel.

• Gefahr des Einsperrens von Kindern. Bevor Sie den Weinkühler entsorgen, vergessen Sie nicht, die Tür

herauszunehmen und die Regale im Fach zu lassen, damit Kinder nicht so leicht hineinklettern können.

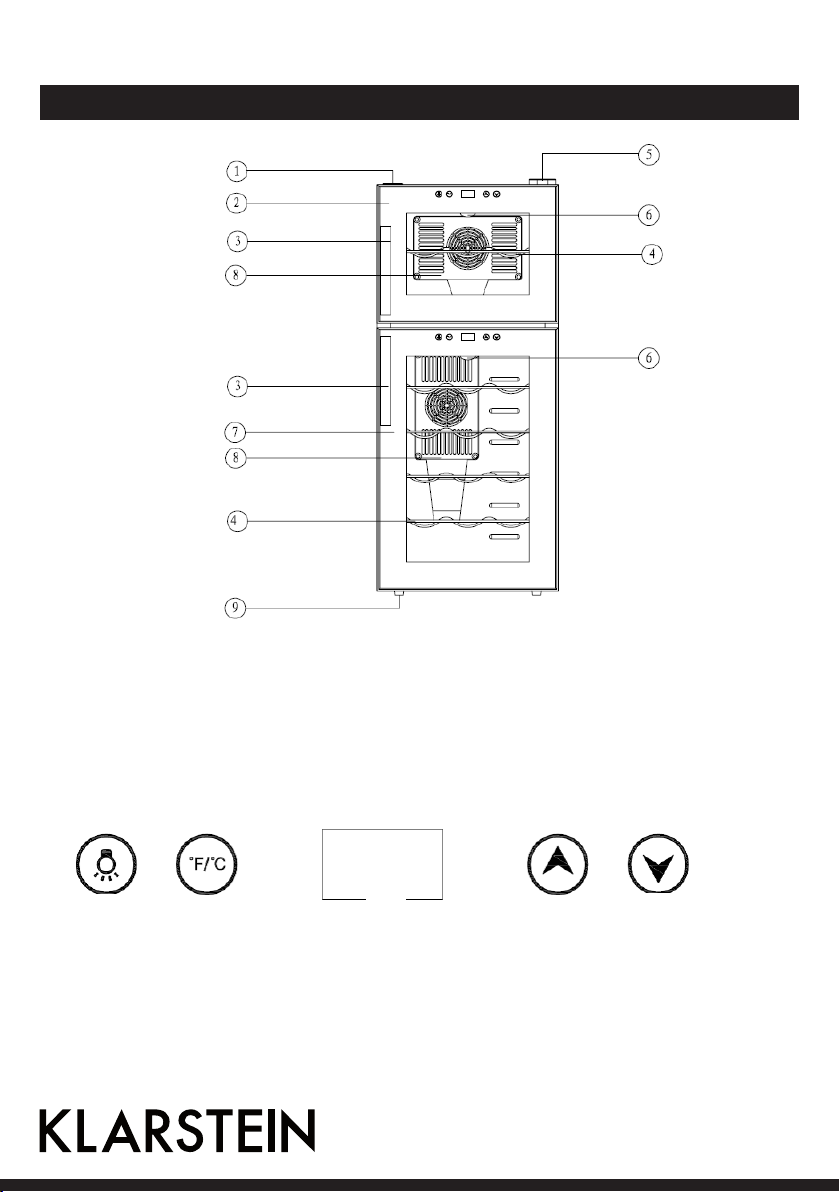

Geräteübersicht

1 Scharnierlochblende

2 Obere Tür

3 Griff

4 Regal

5 Scharnierabdeckung

6 Licht

7 Untere Tür

8 Ventilatorgitter

9 Fuß

1. Licht

2 Celsius / Fahrenheit

3 LCD-Anzeige

4 Temperatur +

5 Temperatur -

123 4 5

Betrieb

Wartung

Einstellen der Temperatur

Sie können die gewünschte Temperatur wählen, indem Sie die Tasten und drücken. Die gewählte Tem-

peratur erhöht bzw. senkt sich mit jedem Tastendruck.

Das Gerät kühlt auf folgende Temperaturen herunter:

• 8-18 °C für das obere Fach.

• 11-18 °C im unteren Fach

Falls der Strom ausfällt, werden alle vorher gewählten Temperatureinstellungen gelöscht und jedes Fach wird

auf die werkseitige Voreinstellung von 12 °C zurückgesetzt.

• Die Innenbeleuchtung schalten Sie mit ein oder aus.

• Wechseln Sie zwischen der Anzeige in Fahrenheit und Celsius, indem Sie die Taste drücken.

Hinweis:

• Nach der Temperatureinstellung kehrt die LCD-Anzeige zur Anzeige der aktuellen Temperatur im Gerät

zurück. Die Temperatur gleicht sich allmählich der eingestellten Temperatur an.

Besondere Hinweise

• Damit das Gerät einwandfrei funktioniert, muss es auf einem ebenen Boden aufgestellt werden und 2 cm

Platz zu allen Seiten hin haben.

• Verwenden Sie die verstellbaren Füße, um das Gerät senkrecht auszurichten.

• Vermeiden Sie direkte Sonneneinstrahlung und hohe Temperaturen in der Umgebung.

• Stellen Sie keine schweren Gegenstände auf das Gerät.

• Ziehen Sie vor der Reinigung den Netzstecker. Trennen Sie die Stromversorgung durch Herausziehen des

Netzsteckers oder indem Sie die Sicherung herausnehmen.

• Vor der ersten Verwendung und danach regelmäßig die Fächer innen und das Gerät außen reinigen. Ver-

wenden Sie eine warmes Wasser mit einem milden Reinigungsmittel. Mit klarem Wasser nachspülen und

vor der Inbetriebnahme trocknen lassen. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

• Wenn sich ein ausgeprägter Plastikgeruch bemerkbar macht, reinigen Sie das Gerät mit einer Mischung

von zwei Teelöffeln Natron mit 1/4 Liter warmem Wasser.

• Wenn das Gerät zum ersten Mal eingeschaltet wird, gibt es evtl. einen Neugerätegeruch. Lassen Sie dann

das Gerät einige Stunden auf kältester Stufe ohne Inhalt laufen. Die Kälte vertreibt eventuelle Gerüche.

Fehlerbehebung

Problem Mögliche Ursache Lösungen

Keine Kühlung

• Stecker nicht eingesteckt

• Zu niedrige Spannung

• Sicherung durchgebrannt

• Stecken Sie den Netzstecker ein.

• Gewährleisten Sie eine normale

Spannungsversorgung.

• Tauschen Sie die Sicherung aus.

Die Temperatur im

Fach ist nicht kalt ge-

nug.

• Der Kühlschrank wurde neben eine

Wärmequelle gestellt

• Schlechte Belüftung

• Die Ventilatoren funktionieren nicht.

• Die Tür schließt nicht fest oder wur-

de zu oft oder zu lange geöffnet.

• Halten Sie das Gerät außerhalb von

Sonneneinstrahlung oder einer

Wärmequelle.

• Stellen Sie das Gerät an einen Ort

mit ausreichender Belüftung und

stellen Sie den Ventilatorbereich

nicht zu.

• Überprüfen Sie, ob der der Strom-

anschluss für den Ventilator ein-

gesteckt ist oder tauschen Sie den

Ventilator aus.

• Schließen Sie die Tür fest und öff-

nen Sie die Tür nicht zu häufig oder

für zu lang.

Merkwürdiger Geruch

im Fach.

• Sehen Sie nach, ob im Kühlfach et-

was Verdorbenes liegt.

• Umwickeln Sie die Geruchsquelle

und nehmen Sie sie heraus.

Innenlicht blinkt auf

• Die eingestellte Temperatur ist hö-

her als die Temperatur im Fach.

• Die automatische Entfrostung be-

ginnt zu laufen.

• Stellen Sie den Regler ein.

• Normale Funktion. Keine Handlung

erforderlich.

Eis am Wärmekörper • Zu viel Feuchtigkeit oder zu niedrige

Temperatur im Fach.

• Schalten Sie das Gerät aus und zie-

hen Sie den Netzstecker. Enteisen

Sie das Gerät per Hand. Schließen

Sie die Stromversorgung wieder

an, wenn das Eis abgetaut ist.

Verdrahtungsplan

Stromaufnahme

Ventilator Wärmekörper

Anzeige / Temperaturregler

Temperaturregler

Steuerplatine Temperaturregelung

Ventilator Kühlkörper

Stromquelle

Thermoelektrisches

Modul

Hinweise zur Entsorgung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-

dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem

normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen

zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich

nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.

Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit

ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling

hilft, den Verbrauch von Rohstoffen zu verringern.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2009/125/EG (EVPG)

-Verordnung (EU) Nr. 643/2009

2010/30/EU (Energieeffizienzkennzeichnung)

-Verordnung (EU) Nr. 665/2013

2011/65/EU (RoHS)

Contents

Technical Data

Dear Customer,

Congratulations on purchasing this equipment. Please read this manual carefully and take care of the follow-

ing hints on installation and use to avoid technical damages. Any failure caused by ignoring the items and

cautions mentioned in the operation and installation instructions are not covered by our warranty and any

liability.

Item number 10030013

Rated voltage and frequency 220-240 V~, 50 Hz

Power input 130 W

Volume 59 litres

Dimensions (W x H x D ) 345 x 490 x 815 mm

Temperature range Upper compartment 8 °C - 18 °C

Lower compartment 11 °C - 18 °C

Fitting ambient temperature range of working < 30 °C

Technical Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Product Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Electric Principle Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Disposal Considerations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Safety Instructions

• After removing the appliance from the package, make sure it is in good condition. In case of doubt, do not

use it and contact an authorized service centre.

• Plastic bags, nails, etc. Should be kept out of the reach the operation manual carefully and check that the

rating data on the rating nameplate corresponds to your power supply.

• This appliance can only be used in the use of which it was designed. The manufacturer will not respond for

any damage due to improper use or repairs made by unqualified personnel.

• Before cleaning the cooler, make sure it is unplugged. Never clean the unit with an acid preparation, medi-

cal, dilution, gasoline, oil or any other kind of chemical substance that could damage the wine cooler.

• Repair should only be made by authorized service centres.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or

mental capabilities, or lack of experience and knowledge, unless they have been given supervision or in-

struction concerning use of the appliances by a person responsible for their safety. Children should be

supervised to ensure that they do not play with the appliance.

• Check the power cord and plug regularly for any damage. If the cord or the plug is damaged, it must be

replaced by the manufacturer or qualified person in order to avoid an electrical hazard

Caution

• To reduce the risk of fire, when the fuse of the power board was broken, replace only with same type fuse

by authorize d service centres.

• Free standing installation only

• Do not use extension cords.

• Danger: Risk of child entrapment. Before throwing away your old wine cooler, you must note:

a Take off the door;

b Leave the shelves in place, so that children may not easily climb inside.

Product Overview

1 Ream cover

2 Upper door

3 Handle

4 Shelf

5 Hinge cover

6 Light

7 Lower door

8 Fan mask

9 Foot

1. Light

2 Celsius / Fahrenheit

3 LCD

4 Temperature +

5 Temperature -

123 4 5

Table des matières

Langues :

Autres manuels Klarstein Appareils de cuisine

Klarstein

Klarstein 10029629 Manuel utilisateur

Klarstein

Klarstein KITANO XL Manuel utilisateur

Klarstein

Klarstein Master Jerky 16 Manuel utilisateur

Klarstein

Klarstein VINOVILLA ONYX GRANDE DUO Manuel utilisateur

Klarstein

Klarstein MASTER JERKY 32 Manuel utilisateur

Klarstein

Klarstein Cleansmann Manuel utilisateur

Klarstein

Klarstein Vinovilla 17 Built-In Duo Manuel utilisateur

Klarstein

Klarstein NAPOLETANA Manuel utilisateur

Klarstein

Klarstein 10034109 Manuel utilisateur

Klarstein

Klarstein 10032111 Manuel utilisateur

Klarstein

Klarstein VINSIDER 35D Manuel utilisateur

Klarstein

Klarstein Quickstick Free Manuel utilisateur

Klarstein

Klarstein Vinetage 15 Uno Manuel utilisateur

Klarstein

Klarstein 10032921 Manuel utilisateur

Klarstein

Klarstein 10033689 Manuel utilisateur

Klarstein

Klarstein 10008248 Manuel utilisateur

Klarstein

Klarstein VINOVILLA 50 DUO Manuel utilisateur

Klarstein

Klarstein BOTELLA 120D Manuel utilisateur

Klarstein

Klarstein RHONE 25 DUO Manuel utilisateur

Klarstein

Klarstein 10031501 Manuel utilisateur

Klarstein

Klarstein 10031478 Manuel utilisateur

Klarstein

Klarstein VINETAGE 12 UNO Manuel utilisateur

Klarstein

Klarstein Botella 450 Manuel utilisateur

Klarstein

Klarstein Vinamour 18 Uno Manuel utilisateur

Manuels Appareils de cuisine populaires d'autres marques

Tayama

Tayama TYG-35AF Manuel utilisateur

AEG

AEG 43172V-MN Manuel utilisateur

REBER

REBER Professional 40 Guide de l'utilisateur

North American

North American BB12482G / TR-F-04-B-NCT-1 Manuel utilisateur

Presto

Presto fountain popper Manuel utilisateur

Westmark

Westmark 1035 2260 Manuel utilisateur

Zanussi

Zanussi ZCG64396XA Manuel utilisateur

HOFFEN

HOFFEN SM-9302M Manuel utilisateur

Philips

Philips HD3133 Manuel utilisateur

Ronco

Ronco Beef Jerky Manuel utilisateur

Hendi

Hendi 470411 Manuel utilisateur

Livoo

Livoo MEN386 Manuel utilisateur

Vogue

Vogue D446 Manuel utilisateur

croydon

croydon WR-10313-700 Manuel utilisateur

ADE

ADE AUTOMATIC-L Manuel utilisateur

Chefman

Chefman RJ43-SQ Series Manuel utilisateur

Vacmaster

Vacmaster VP680 Manuel utilisateur

Jetmaster

Jetmaster 900HG Manuel utilisateur
