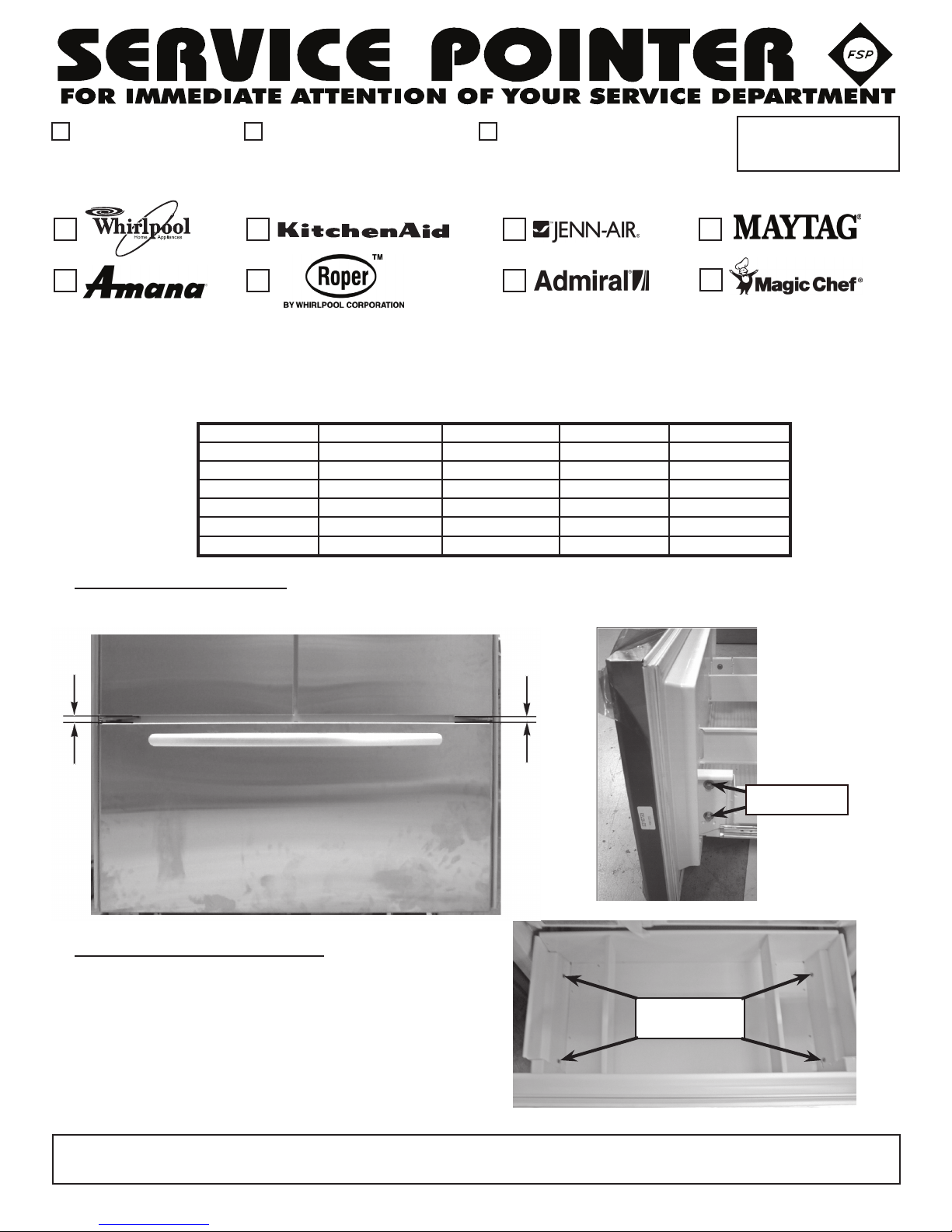

THIS SERVICE POINTER APPLIES TO THE FOLLOWING BRANDS:

REFRIGERATION PRODUCTS KITCHEN PRODUCTSLAUNDRY PRODUCTS

R4317440

December 2008

ALL POINTERS ONLINE: http://www.servicematters.com/tech_ref/tech_ref_main.htm

To receive pointers by email, or to edit or delete a current email address, FAX changes to 269-923-5805.





CUSTOMER CONCERN:

The gap between the freezer drawer and refrigerator door(s) is not even. See gure 1.

1. Check that the unit is level.Adjust if necessary.

2. Check that the RC door(s) are aligned. Adjust if necessary.

3. If the gap is still uneven, tighten the four freezer drawer bolts

and four freezer basket screws and recheck. See gures 2 and 3.

Jenn-Air and KitchenAid

Bottom Freezer Built-In Refrigerators

Models:

JB36SEFXLB00 KBRC36FTS03 KBLS36FTX02 KBLO36FTX03 KBF042FTS02

JB36SEFXRB00 KBRC36FTS02 KBRS36FTX00 KBLO36FTX02 KBF042FTX02

JB36SEFXLB00 KBLC36FTS00 KBRS36FTX03 KBLO36FTX00 KBF042FTX00

JB36PPFXRB00 KBLC36FTS03 KBRS36FTX02 KBFC42FSS00 JF42SEFXDB00

JB36CXFXLB00 KBLC36FTS02 KBRO36FTX03 KBFC42FST00 JF42CXFXDB00

JB36CXFXRB00 KBLS36FTX00 KBRO36FTX02 KBFC42FTS03 JF42PPFXDB00

KBRC36FTS00 KBLS36FTX03 KBRO36FTX00 KBF042FTX03

Figure 3

Four Basket

Screws

Figure 2

Drawer Bolts

CORRECTION PROCEDURE

Figure 1

Figure 4

Figure 5

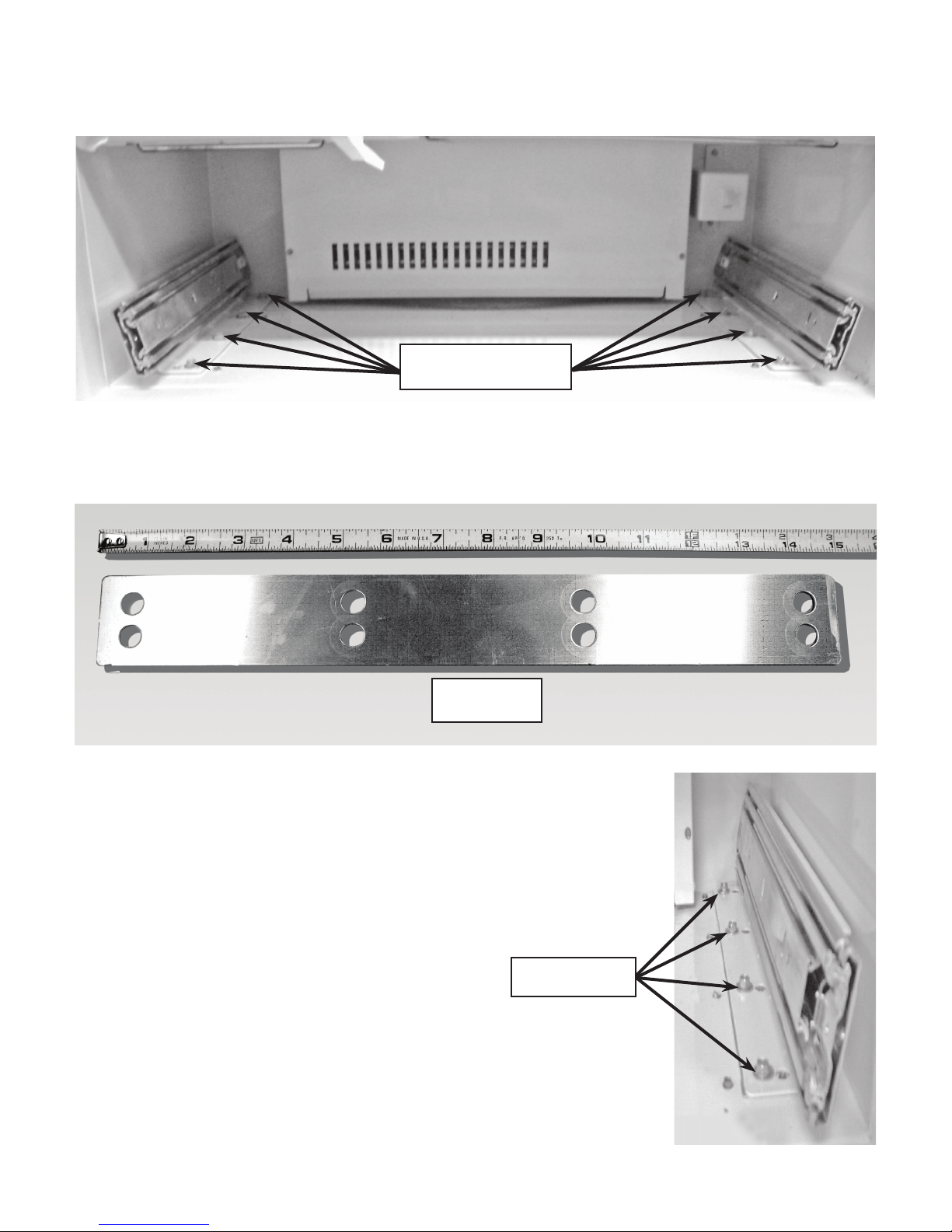

4. If the gap is still uneven, remove the four freezer basket screws, the basket, and the freezer drawer to access the drawer rails.

See gure 4.

1.5mm

Metal Shim

5. If the rail screws are tight, and the gap is still uneven after replacing the freezer drawer and basket, order metal shim part

number W10123657, to be installed under the rail on the side of the drawer that needs to be raised. A maximum of two shims

can be added if necessary. See gure 5.

6. To install shim(s), remove the four screws securing the rail to the cabinet.

See gure 6. Slide the shim under the rail; reinstall and tighten the screws.

Figure 6

Eight Rail Screws

Four Rail Screws

7. Replace the freezer basket and freezer drawer. Check that the drawer gasket is

sealing completely and verify that the basket is activating the freezer light switch.

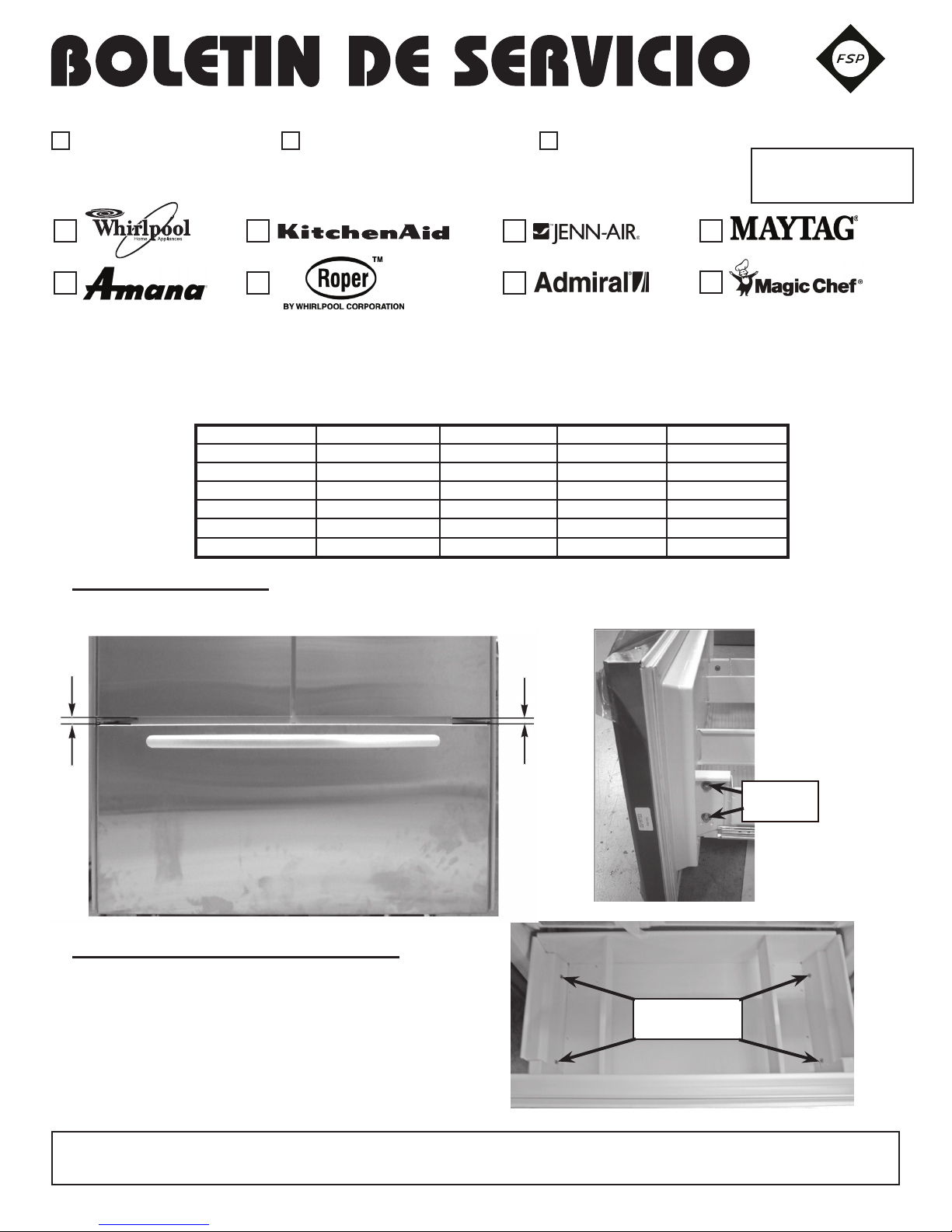

PARA APLICACION INMEDIATA EN SU DEPARTAMENTO DE SERVICIO

ESTE BOLETIN DE SERVICIO SE APLICA A LAS SIGUIENTES MARCAS

PRODUCTOS DE REFRIGERACIÓN PRODUCTOS DE COCINA

PRODUCTOS DE LAVANDERÍA

R4317440

Diciembre 2008

TODOS LOS BOLETINES EN LÍNEA: http://www.servicematters.com/tech_ref/tech_ref_main.htm

Para recibir boletines por correo electrónico, o para corregir o eliminar una dirección de correo electrónico actual, envíe los cambios por FAX al 269-923-5805.





QUEJA DEL CLIENTE:

El espacio entre el cajón del congelador y la(s) puerta(s) del refrigerador no está parejo. Vea la gura 1.

1. Revise que la unidad esté nivelada. Ajústela si es necesario.

2. Revise que la(s) puerta(s) del compartimiento del refrigerador estén

alineadas. Ajústelas si es necesario.

3. Si el espacio sigue siendo desigual, apriete los cuatro pernos del

cajón del congelador y los cuatro tornillos de la canasta del mismo,

luego vuelva a revisar. Vea las guras 2 y 3.

Refrigeradores empotrados con congelador

en la parte inferior de Jenn-Air y KitchenAid

Modelos:

JB36SEFXLB00 KBRC36FTS03 KBLS36FTX02 KBLO36FTX03 KBF042FTS02

JB36SEFXRB00 KBRC36FTS02 KBRS36FTX00 KBLO36FTX02 KBF042FTX02

JB36SEFXLB00 KBLC36FTS00 KBRS36FTX03 KBLO36FTX00 KBF042FTX00

JB36PPFXRB00 KBLC36FTS03 KBRS36FTX02 KBFC42FSS00 JF42SEFXDB00

JB36CXFXLB00 KBLC36FTS02 KBRO36FTX03 KBFC42FST00 JF42CXFXDB00

JB36CXFXRB00 KBLS36FTX00 KBRO36FTX02 KBFC42FTS03 JF42PPFXDB00

KBRC36FTS00 KBLS36FTX03 KBRO36FTX00 KBF042FTX03

Figura 3

Cuatro tornillos

de la canasta

Figura 2

PROCEDIMIENTO DE CORRECCIÓN:

Figura 1

Pernos del

cajón

Figura 4

Figura 5

4. Si el espacio aún está desigual, quite los cuatro tornillos de la canasta del congelador, saque la canasta y el cajón del

congelador para tener acceso a los rieles del mismo. Vea la gura 4.

1,5 mm

Calza metálica

5. Si los tornillos del riel están apretados y el espacio sigue siendo desigual aun después de volver a colocar el cajón y la

canasta del congelador, pida la calza Pieza número W10123657, para instalarse debajo del riel, en el lado del cajón que

necesita elevarse. Se pueden agregar dos calzas como máximo si es necesario. Vea la gura 5..

6. Para instalar la(s) calza(s), quite los cuatro tornillos que aseguran el riel a la

carcasa. Vea la gura 6. Deslice la calza debajo del riel; vuelva a instalar y apriete

Figura 6

Ocho tornillos del riel

Cuatro tornillos del riel

7. Vuelva a colocar la canasta y el cajón del congelador. Revise que la junta del cajón

haga un sellado completo y verique que la canasta esté activando el interruptor de

la luz del congelador.
