Für eine sichere und korrekte Installation des
Gerätes diese Anleitung und die beiliegende
Dokumentation bitte aufmerksam durchlesen (siehe
Kapitel "Allgemeine Hinweise und Ratschläge").
Produkteigenschaften, technische Daten,
Abbildungen und Zubehörteile können ohne
Vorankündigung geändert werden.
ANSCHLUSS AN DIE WASSERLEITUNG
Vor der Durchführung dieses Arbeitsgangs das
Gerät vom Stromnetz trennen.
• Richten Sie sich bei dem
Wasseranschluss nach den
örtlichen Vorschriften.
• Das Gerät wird mit einem 1,8
m langen Wasserschlauch
ausgeliefert, der bereits an der
Geräterückseite angeschlossen
ist.
• Der Wasserschlauch entspricht
der Norm IEC 61770.
• Das Verpackungsklebeband von dem grauen
Wasserschlauch abnehmen, der spiralförmig an der
Geräterückseite aufgerollt ist.
• Schließen Sie das Passstück (1) an die Wasserleitung
in Ihrer Wohnung an (2).
• Öffnen Sie den Wasserhahn und beheben Sie ggf.
vorhandene Undichtigkeiten.
• Das Kühlgerät bedarf weder irgendwelcher
Einstellungen noch eines Wasserablaufs.
ANSCHLUSS AN DAS STROMNETZ
Das Gerät an das Stromnetz anschließen.
Die elektrische Sicherheit des Gerätes ist nur dann
gewährleistet, wenn es korrekt an eine
funktionstüchtige und den gesetzlichen Bestimmungen
entsprechende Erdung angeschlossen ist.
MONTIEREN DER GEFRIERRAUMTÜR
Wichtig: Falls Ihr Gerät mit zwei
Wasserzulaufleitungen (siehe Abbildung) ausgestattet
ist, müssen diese bei der Türmontage mit den
zugehörigen und farblich passenden Anschlüssen an
der Geräteunterseite verbunden werden:
- weiß-weiß: Wasser
- blau-blau: Eis.
- Nach dem Anschluss der Wasserzulaufleitungen
prüfen, dass keine Undichtigkeiten auftreten.
- Eventuelle Wasserlachen vom Boden entfernen.
AUFSTELLUNG UND NIVELLIERUNG DES
KÜHLSCHRANKS
Falls der Kühlschrank etwas instabil ist oder ein
leichteres Schließen der Türen erwünscht ist, sollte
die Neigung des Gerätes gemäß den nachfolgenden
Anweisungen eingestellt
werden (modellabhängig, siehe
nebenstehende Abbildungen).
An der Geräteunterseite
befinden sich beidseitig zwei
vordere und zwei hintere
Rollen sowie zwei
höhenverstellbare Stellfüße im
vorderen Teil (siehe Abb. A).
1. Die Installationsposition überprüfen; in alle
Richtungen einschließlich nach oben muss ein
Freiraum von mindestens 1 cm vorgesehen werden.
2. Das Gerät an das Stromnetz anschließen.
3. Den Kühlschrank in seine definitive Position
verstellen.
4. Beide Türen öffnen und die Sockelblende
abnehmen, um Zugriff auf die Stellfüße und die
Nivellierschrauben auf der linken und rechten
Geräteunterseite zu
erhalten (sofern vorhanden).
Die obere Schraube (1)
reguliert die hintere Rolle,
sofern vorhanden, die
untere Schraube (2)
reguliert die vordere Rolle
(siehe Abb. B).
5. Die Nivellierschrauben mit dem mitgelieferten
Schlüssel (sofern vorhanden) einstellen. Drehen Sie
im Uhrzeigersinn, um das Gerät anzuheben und
gegen den Uhrzeigersinn, um es abzusenken. Es
können mehrere Drehungen der Nivellierschrauben
und/oder Stellfüße notwendig sein, um den
Kühlschrank planeben auszurichten.
6. Nach der Nivellierung überprüfen, ob beide Füße
den Fußboden berühren, um die Betriebssicherheit
zu gewährleisten.
Hinweis: Schrauben Sie die Nivellierschrauben
und die Stellfüße nicht zu weit aus, damit sie
nicht heraustreten.
Ausfluchten der Türen
Falls nach der Inbetriebnahme des Gerätes die Kühl-
und Gefrierschranktür nicht ausgerichtet sein sollten,
muss das Gerät zunächst vom Stromnetz getrennt und
danach die Einstellung beider Türen gemäß dem
Schema am Ende dieser Anleitung vorgenommen
werden.
Für Schäden, die auf eine NICHT GEMÄSS DEN
ANWEISUNGEN AUSGEFÜHRTE Installation
zurückzuführen sind, werden keine
Garantieleistungen übernommen.
AUSBAUEN DER GEFRIERSCHRANKTÜR (A)
AUSBAUEN DER KÜHLSCHRANKTÜR (B)
MONTAGE DER GEFRIERSCHRANKTÜR (C)
MONTAGE DER KÜHLSCHRANKTÜR (D)
HORIZONTALES AUSRICHTEN DER
GEFRIER- UND KÜHLSCHRANKTÜR (E)
VERTIKALES AUSRICHTEN DER
GEFRIER- UND KÜHLSCHRANKTÜR (F)
ABMESSUNGEN UND ANFORDERUNGEN
FÜR DIE INSTALLATION DES GERÄTES (G)
D
A
B
8
For correct and safe installation of the appliance,
please carefully read this manual and the other docu-
mentation provided (see section "Precautions and
general advice").
Specifications, technical data, images and parts
supplied may be subject to change without prior
notice.
WATER CONNECTION
Disconnect the appliance from the mains power
supply before starting operations.
• In any case, make sure to
comply with the current local
regulations regarding
connection to the water
system.
• The appliance is supplied with a
water tube, 1.8 m long, already
attached to the back of the
product.
• The water tube complies with
IEC 61770.
• Remove the shipping tape from the gray coiled
water tubing on the rear of the appliance.
• Connect the transition connector (1) to the
household water supply (2).
• Open the water tap and check for and eliminate any
leaks.
• The appliance does not require adjustments or a
water drain.
ELECTRICAL CONNECTION
Connect the appliance to the mains power supply.
Electrical safety of the appliance can only be
guaranteed if it is correctly connected to an efficient,
approved earthing system.
MOUNTING FREEZER DOOR
Important: If your appliance has two water fill pipes
(see figure), when mounting the door you must
reconnect the two pipes to the matching ones at the
bottom of the appliance, being careful to connect like
colours with like:
- white-white: water
- blue-blue: ice.
- Check for leaks after connecting the water fill pipes.
- Clear up any spills on the floor.
POSITIONING AND LEVELLING YOUR
REFRIGERATOR
If the appliance seems unsteady or you want the
doors to close more easily, adjust the appliance's tilt
following the instructions below (depending on the
model, as shown in the figures
on the right).
The refrigerator has two front
and two rear wheels at the
base of the product on each
side and two adjustable feet at
the front
(see figure A).
1. Check the installation location to be sure you have
at least 1 cm clearance on all sides including the
top.
2. Connect the appliance to the mains power supply.
3. Move the refrigerator into its final position.
4. Open both doors and remove the plinth to locate
the feet and levelling bolts
at the left and right of the
refrigerator base (where
present). The top bolt (1)
will adjust the rear wheel (if
provided), and the bottom
bolt (2) will adjust the front
wheel (see figure B).
5. Use the wrench provided (if present) to adjust the
levelling bolts. Turn clockwise to raise the appliance,
or anticlockwise to lower it. It may take several
turns of the levelling bolts and/or feet to adjust the
tilt of the refrigerator.
6. After levelling the product, ensure that both feet
touch the ground for safe use.
Note: do not unscrew the levelling bolts and feet
too much as they could fall out.
Aligning the doors
If, after switching on the appliance and adjusting the
refrigerator and freezer doors, the doors are
misaligned, disconnect the appliance from the power
supply and adjust both doors as indicated in the
diagram at the end of this manual.
Any damage resulting from FAILURE TO
FOLLOW THE INSTRUCTIONS during
installation will not be covered by the warranty.
REMOVING THE FREEZER DOOR (A)
REMOVING THE REFRIGERATOR DOOR (B)
MOUNTING THE FREEZER DOOR (C)
MOUNTING THE REFRIGERATOR DOOR (D)
HORIZONTAL ALIGNMENT OF FREEZER
AND REFRIGERATOR DOORS (E)
VERTICAL ALIGNMENT OF FREEZER
AND REFRIGERATOR DOORS (F)
INSTALLATION DIMENSIONS
AND REQUIREMENTS (G)
GB
A
B
9
Afin que l'appareil soit installé de manière sûre et
correcte, nous vous invitons à lire attentivement cette
notice ainsi que le feuillet accompagnant l'appareil
(voir le chapitre "Précautions et recommandations
générales").
Les caractéristiques, les données techniques, les
illustrations et les pièces fournies peuvent être
sujettes à modification sans préavis.
RACCORDEMENT À L'ARRIVÉE D'EAU
Débranchez l'apapreil avant de procéder à cette
opération.
• Il est conseillé de toujours
respecter la réglementation
locale en vigueur en matière de
raccordements hydriques.
• L'appareil est muni d'un tuyau
d'arrivée d'eau de 1,8 m de
long, déjà raccordé à l'arrière
de l'appareil.
• Le tuyau d'arrivée d'eau est
conforme à la réglementation CEI 61770.
• Retirez la bande adhésive qui entoure le tuyau gris
d'arrivée d'eau, enroulé en forme de spirale à
l'arrière de l'appareil.
• Branchez le raccord de transition (1) à l'arrivée
d'eau de votre domicile (2).
• Ouvrez le robinet d'eau et vérifiez l'étanchéité.
Colmatez les fuites éventuelles.
• Le réfrigérateur n'a besoin ni de réglage ni de bonde
d'évacuation.
BRANCHEMENT DE L'APPAREIL AU RÉSEAU
ÉLECTRIQUE
Branchez l'appareil au réseau électrique
La sécurité électrique de l'appareil est garantie
uniquement s'il est correctement branché à une
installation de mise à la terre efficace et conforme à la
loi.
MONTAGE DE LA PORTE DU CONGÉLATEUR
Remarque importante : Lors de la phase de
montage, si votre appareil est doté de deux tuyaux
d'alimentation d'eau (voir figure), il faut
obligatoirement raccorder ceux-ci aux tuyaux
correspondants situés dans la partie inférieure du
produit en veillant à respecter l'association des
couleurs :
- blanc-blanc : eau
- bleu-bleu : glace.
- Après avoir raccordé les tuyaux, contrôlez leur
étanchéité.
- Essuyez toute trace d'eau éventuellement présente
sur le sol.
POSITIONNEMENT ET MISE À NIVEAU DU
RÉFRIGÉRATEUR
Si l'appareil n'est pas stable ou pour faciliter la
fermeture correcte des portes, il est possible de
régler l'inclinaison de l'appareil en suivant les
instructions énoncées ci-après (selon le modèle,
comme illustré dans la figure
ci-contre).
Le réfrigérateur est équipé, à
l'avant et à l'arrière, de deux
roulettes situées à la base de
l'appareil, de part et d'autre
de celui-ci, et de deux pieds
réglables situés à l'avant
(voir figure A).
1. Au moment de l'installation, vérifiez qu'il y a un
espace d'au moins 1 cm latéralement, à l'arrière et
au-dessus de l'appareil.
2. Branchez l'appareil.
3. Placez le réfrigérateur dans sa position définitive.
4. Ouvrez les deux portes et retirez la plinthe pour
découvrir les pieds et les vis de mise à niveau situés
à gauche et à droite de la
base de l'appareil (si
présents). La vis supérieure
(1) règle la roue arrière (si
celle-ci est présente), tandis
que la vis inférieure (2)
règle la roue avant (voir la
figure B).
5. Réglez les vis de mise à niveau à l'aide de la clef
fournie (si présente). Tournez dans le sens des
aiguilles d'une montre pour soulever l'appareil, et
dans le sens contraire pour l'abaisser. Il peut
s'avérer nécessaire d'effectuer plusieurs tours avec
les vis de mise à niveau et/ou les pieds pour régler
l'inclinaison du réfrigérateur.
6. Dès que l'appareil est parfaitement d'aplomb,
vérifiez que les deux pieds reposent bien sur le sol.
Remarque : Ne dévissez pas les vis de mise à
niveau et les pieds de manière excessive pour
éviter qu'ils ne se détachent complètement.
Alignement des portes
Si, après avoir mis l'appareil en service et stockés des
aliments dans les portes des compartiments
réfrigérateur et congélateur, vous constatez que les
portes ne sont pas correctement alignées, débranchez
l'appareil et procédez au réglage des deux portes
comme indiqué dans le schéma figurant à la fin de la
présente notice d'utilisation.
Tous les dommages résultant d'opérations
d'installation NON EXÉCUTÉES
CONFORMÉMENT AUX INSTRUCTIONS ne
sont pas couverts par la garantie.
DÉMONTAGE DE LA PORTE CONGÉLATEUR (A)
DÉMONTAGE DE LA PORTE RÉFRIGÉRATEUR (B)
MONTAGE DE LA PORTE CONGÉLATEUR (C)
MONTAGE DE LA PORTE RÉFRIGÉRATEUR (D)
ALIGNEMENT HORIZONTAL DES PORTES
CONGÉLATEUR ET RÉFRIGÉRATEUR (E)
ALIGNEMENT VERTICAL DES PORTES
CONGÉLATEUR ET RÉFRIGÉRATEUR (F)
DIMENSIONS ET CRITÈRES REQUIS
POUR INSTALLER L'APPAREIL (G)
F
A
B
1010

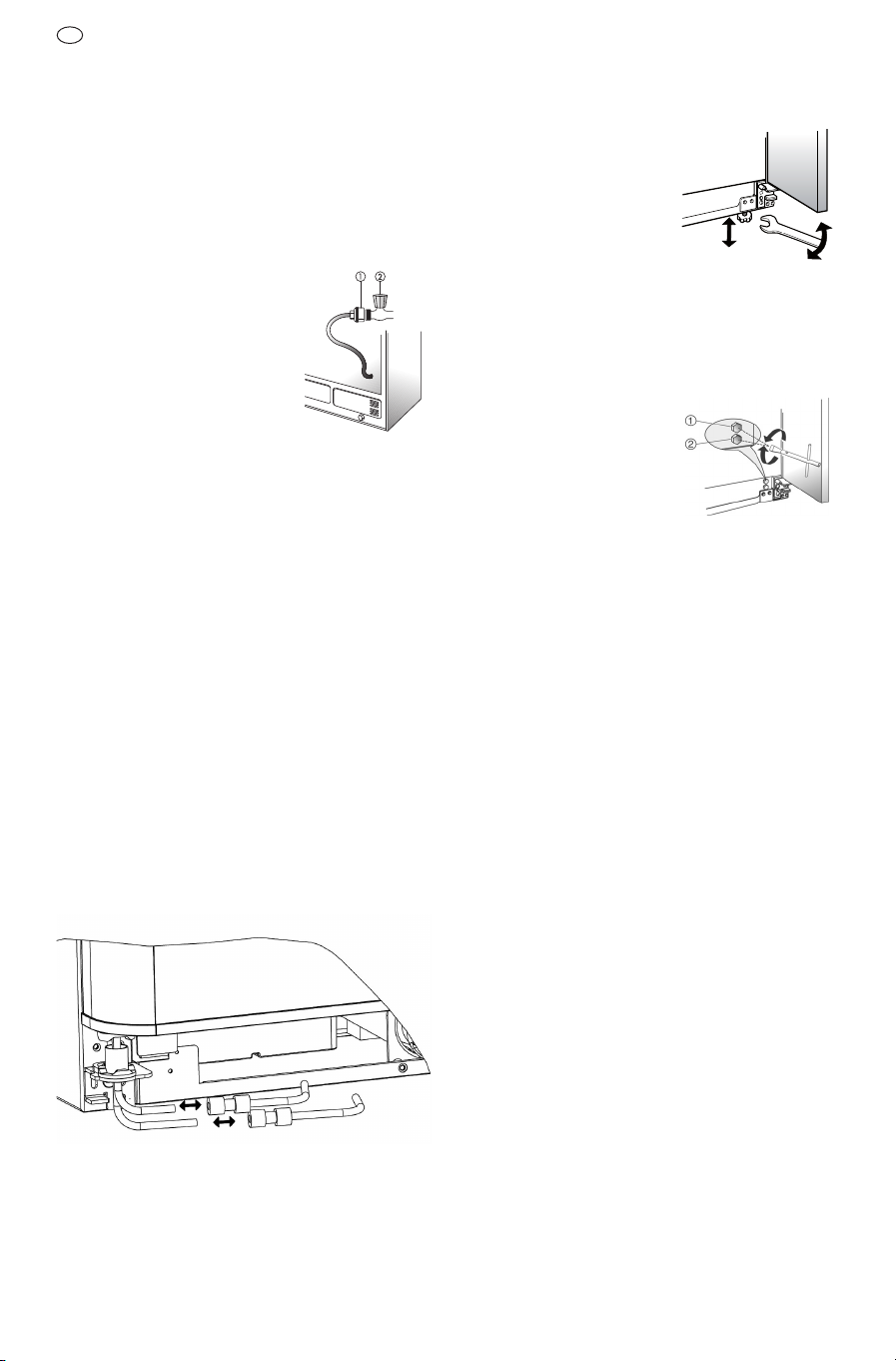

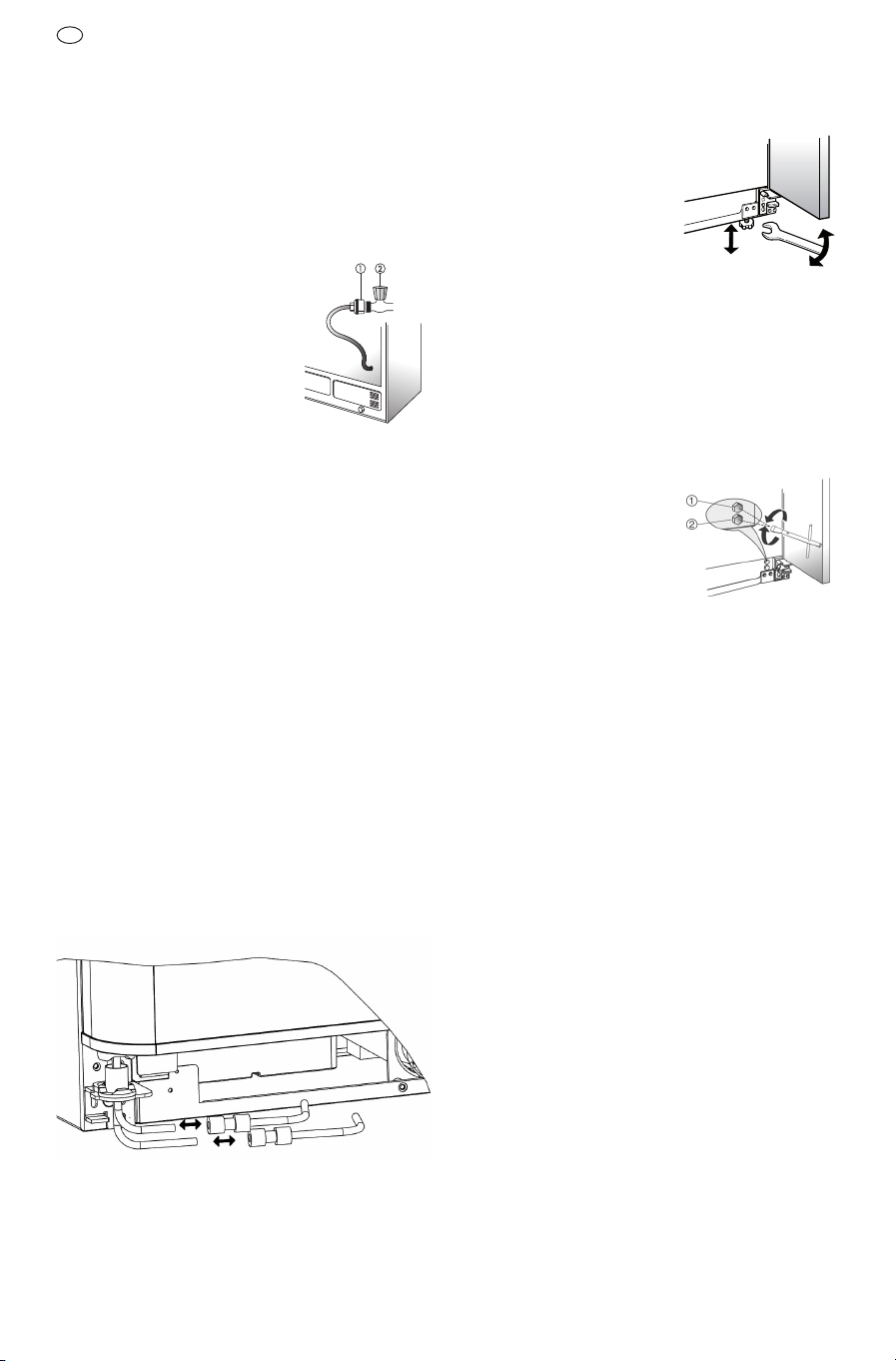

Om de installatie van het apparaat veilig en cor-
rect uit te voeren adviseren wij u deze handleiding en
de bijgeleverde documentatie zorgvuldig door te lezen
(zie hoofdstuk "Voorzorgsmaatregelen en algemene
adviezen").
Kenmerken, technische gegevens, afbeeldingen
en bijgeleverde onderdelen zijn onderhevig aan
wijzigingen zonder voorafgaande aankondiging.
WATERAANSLUITING
Begin pas aan deze werkzaamheden nadat u de
stekker van het apparaat uit het stopcontact hebt
getrokken.
• Wij adviseren u om in alle
gevallen de plaatselijke
voorschriften voor
wateraansluitingen in acht te
nemen.
• Het apparaat wordt geleverd
met een waterslang met een
lengte van 1,800 meter, die al
op de achterkant van het
apparaat is aangesloten.
• De waterslang voldoet aan het voorschrift IEC
61770.
• Verwijder het plakband van de verpakking van de
grijze waterslang die opgerold op de achterkant van
het apparaat zit.
• Sluit het slangkoppelstuk (1) op de waterleiding van
uw woning (2) aan.
• Draai de waterkraan open. Controleer of er geen
lekken zijn en verhelp ze zo nodig.
• De koelkast hoeft niet te worden ingesteld en heeft
geen waterafvoer nodig.
ELEKTRISCHE AANSLUITING
Sluit het apparaat aan op het elektriciteitsnet.
De elektrische veiligheid van het apparaat is alleen
gegarandeerd als het correct is aangesloten op een
goed werkend en volgens de wettelijke voorschriften
geaard stopcontact.
MONTAGE VAN DE VRIEZERDEUR
Belangrijk: indien uw product is voorzien van twee
wateraanvoerslangen (zie figuur) moeten deze tijdens
de montage van de deuren worden aangesloten op de
corresponderende slangen aan de onderkant van het
product; let er daarbij op dat de kleuren
overeenkomen:
- wit-wit: water
- blauw-blauw: ijs.
- Controleer nadat de wateraanvoerslangen zijn
aangesloten of er geen water wordt gelekt.
- Verwijder eventuele watersporen van de vloer.
PLAATSING EN WATERPAS ZETTEN VAN DE
KOELKAST
Als de koelkast niet stabiel lijkt te staan of wanneer u
wilt dat de deuren makkelijker sluiten dan adviseren wij
u de hellingshoek van het apparaat af te stellen volgens
de hierna beschreven aanwijzingen (volgens het model,
zoals weergeven op de
afbeeldingen hiernaast).
De koelkast is voorzien van
twee wielen aan de voorkant en
twee aan de achterkant op de
onderkant van het apparaat aan
beide zijden en twee afstelbare
pootjes op de voorkant
(zie afbeelding A).
1. Controleer de installatiestand om ervoor te zorgen
dat er een ruimte van minstens 1 cm aan alle kanten
blijft inclusief de bovenkant.
2. Sluit het apparaat aan op het elektriciteitsnet.
3. Zet de koelkast op zijn uiteindelijke plaats.
4. Zet beide deuren open en verwijder de plint om bij
de pootjes en de stelschroeven aan de linker- en
rechterkant op de onderkant
van de koelkast te kunnen
komen (indien aanwezig).
Met de bovenste schroef (1)
kan het achterste wiel, indien
aanwezig, afgesteld worden
terwijl met de onderste
schroef (2) het voorste wiel
(zie afbeelding B) afgesteld kan worden.
5. Gebruik de bijgeleverd sleutel, indien aanwezig, om
de nivelleerbouten af te stellen. Draai met de klok
mee om het apparaat hoger te zetten, of tegen de
klok in om het lager te zetten. Het kan nodig zijn om
de nivelleerbouten en/of pootjes enkele slagen te
draaien om de hellingshoek van de koelkast af te
stellen.
6. Nadat u het apparaat waterpas heeft gezet moet u
zich ervan verzekeren dat beide pootjes de vloer
raken om de koelkast veilig te kunnen laten werken.
Opmerking: draai de nivelleerbouten niet te ver
los om te voorkomen dat ze naar buiten komen.
Uitlijnen van de deuren
Als na het in werking stellen en het vullen van de
deurvakken van de koelkast en de vriezer met
levensmiddelen mocht blijken dat de deuren niet
onderling uitgelijnd zijn, het apparaat loskoppelen van
het elektriciteitsnet en beide deuren afstellen zoals
aangegeven in het schema aan het eind van deze
handleiding.
Schade die is veroorzaakt door
installatiewerkzaamheden welke NIET
CONFORM DE INSTRUCTIES ZIJN
UITGEVOERD wordt niet gedekt door de
garantie.
DEMONTEREN VAN DE DEUR VAN DE VRIEZER (A)
DEMONTEREN VAN DE DEUR VAN DE KOELKAST
(B)
MONTEREN VAN DE DEUR VAN DE VRIEZER (C)
MONTEREN VAN DE DEUR VAN DE KOELKAST (D)
HORIZONTALE UITLIJNING DEUR
VRIEZER EN KOELKAST (E)
VERTICALE UITLIJNING DEUR
VRIEZER EN KOELKAST (F)
AFMETINGEN EN VEREISTEN
VOOR DE INSTALLATIE VAN HET APPARAAT (G)
NL
A
B
Table des matières
Langues :
Autres manuels KitchenAid Congélateur
KitchenAid
KitchenAid KRFF15MT Manuel utilisateur
KitchenAid
KitchenAid 4356739 Manuel utilisateur
KitchenAid
KitchenAid KCBCR 20600 Manuel utilisateur
KitchenAid
KitchenAid KCBCR 18600 Manuel utilisateur
KitchenAid
KitchenAid KAAU 7030 Manuel utilisateur
KitchenAid
KitchenAid KRFF15K Manuel utilisateur
KitchenAid
KitchenAid KRAB 6010 Manuel utilisateur
