KEUCO Edition 90 square Guide de l'utilisateur

Montageanleitung

Mounting instruction

Instrucciones de instalación

Instructions d'installation

Istruzioni per l'installazione

Montagehandleiding

Návod k instalaci

Instrukcja montażu

Инструкция по монтажу

Edition 90 square

75680_000/12.2020

59102 010100 59102 010103

59104 010100

Einbaumaße

Mounting dimensions

Dimensiones de montaje

Cotes de montage

Ingombro

Montageafmetingen

Montážní rozměry

Wymiary montażowe

Монтажные размеры

153

max.40

188

169

259

186415

Ø35

G3/8

155

6°

113

max.40

148

129

219

146

415

Ø35

G3/8

115

6°

59104 010100

5912 010100

248

max.40

213

264

354

281

415

Ø35

G3/8

180

6°

59102 010103

Technische Daten

– Durchﬂuss bei 3 bar Fließdruck: ca. 6 l/min

– Fließdruck: min. 0,5 bar/empfohlen 1-5 bar

– Betriebsdruck: max. 10 bar

– Prüfdruck: 16 bar

– Empfohlene Warmwassereingangstemperatur:

max. 65° C

– Wasseranschluss:

kalt = Kennzeichnung blau

warm = Kennzeichnung rot

Druckdiﬀerenzen zwischen Kalt- und Warmwas-

serzulauﬂeitungen vermeiden.

Bei Ruhedrücken über 5 bar Druckminderer

einbauen.

Einbaumaße, siehe Seite 2.

Installation, siehe ab Bild 1 auf Seite 12.

Trinkwasserleitungen vor und nach der Installa-

tion gründlich spülen (EN 806 und 1717 sowie

DIN 1988 beachten).

Anschlüsse mit hydraulischem Druck auf Dichtheit

prüfen.

Bedienung, siehe Bild 5 und 6 auf Seite 13

Wartung, siehe Bild 7 und 8 auf Seite

Montage in umgekehrter Reihenfolge.

– Anzugsmoment Kartuschenmutter: 8 Nm

Ersatzteile mit Bestellnummern, siehe Seite 15.

Hinweise zur Gewährleistung und Pﬂege sind

dem beiliegendem Pﬂege- und Garantiepass zu

entnehmen.

Diese Anleitung ist für den Installateur zur Monta-

ge sowie für den Nutzer zur Bedienung und War-

tung des Produktes. Bitte nach der Installation an

den Nutzer zur Verwahrung weitergeben.

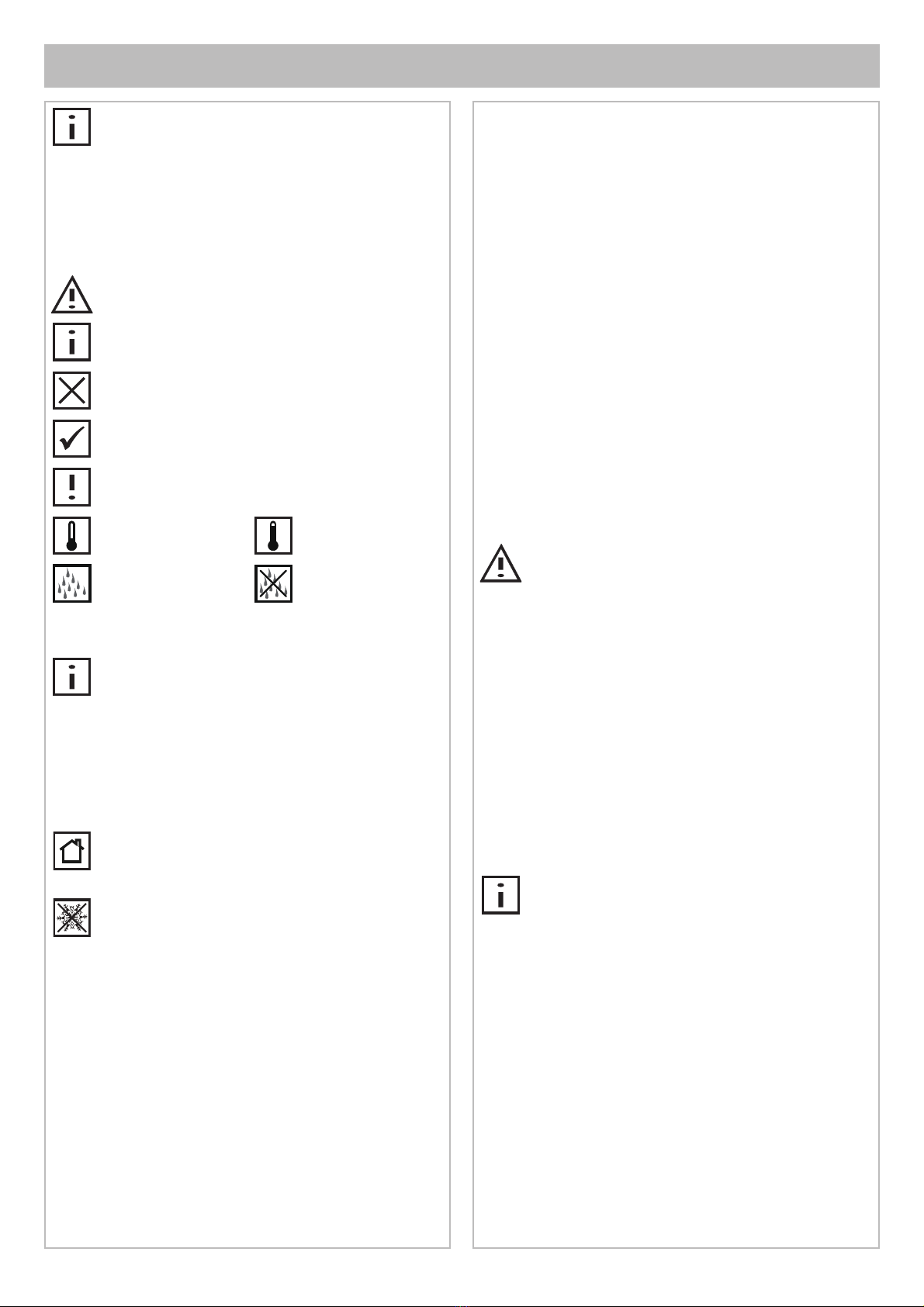

Symbole und Bedeutung

Achtung! Warnung vor Personen- oder

Sachschaden.

Hinweis, Tipp oder Verweis

Falsche Montage

Korrekte Montage/Funktionsprüfung

Montagedetail beachten

Kaltwasser Warmwasser

Wasserﬂuss Kein Wasserﬂuss

Verwendungszweck

Einhebelmischer für die Verwendung in Bade-

zimmer und WC. Betrieb mit Druckspeichern,

thermisch- und hydraulisch gesteuerten Durch-

lauferhitzern möglich. Betrieb mit drucklosen

Speichern (oﬀenen Warmwasserbereitern) nicht

möglich!

Betrieb nur mit Wasser in Trinkwasserqualität.

Produkt ausschließlich zur Montage in Innen-

räumen geeignet!

Achtung! Installation nur in frostfreien Räumen.

Wichtige Informationen, bitte unbedingt lesen! DE

EN Important information, please read!

Technical speciﬁcations

– Flow at 3 bar pressure: approx. 6 l/min

– Pressure: min. 0.5 bar/recommended 1-5 bar

– Operating pressure max. 10 bar

– Test pressure: 16 bar

– Recommended hot water inlet temperature:

max. 65°C

– Water connection:

cold = blue marking

hot = red marking

Avoid pressure diﬀerences between the cold and

hot water feeds.

Install a pressure reducer for static pressures

above 5 bar.

Installation dimensions, refer to page 2

Installation, refer to picture 1 on page 1

Flush potable water pipes thoroughly before and

after installation (observe EN 806 and 1717, as

well as DIN 1988).

Test connections for leaks with water pressure.

Operation, refer to picture 5 and 6 on page 13

Servicing, refer to picture 7 and 8 on page 13

Assemble in reverse order.

– Cartridge nut torque: 8 Nm

For spare parts with order numbers, refer to page 15.

For warranty and care information please refer to

the attached warranty and care instructions.

These instructions are for both the installer for

installation and the user for operation and main-

tenance of the product. After installation, please

hand them over to the user to keep.

Symbols and explanations

Attention! Warning against bodily injury or

damage to property.

Note, tip or reference

Incorrect installation

Correct installation/test of functionality

Observe installation details

Cold water Hot water

Water ﬂow No water ﬂow

Intended use

Single lever mixer tap for use in bathrooms and

WCs. Operation possible with pressure tanks and

thermally and hydraulically controlled instanta-

neous water heaters. Operation with unpressuri-

sed tanks (open water heaters) is not possible!

Operation only with potable water.

Product is only suitable for installation indoors!

Attention! Only install in frost-free places.

¡Información importante de lectura obligatoria! ES

Datos técnicos

– Paso con una presión de caudal de 3 bares:

aprox. 6 l/min.

– Presión de caudal: mín. 0,5 bares /

recomendado 1-5 bares

– Presión de servicio: máx. 10 bares

– Presión de comprobación: 16 bares

– Temperatura de entrada de agua recomen-

dada: máx. 65° C

– Conexión de agua:

fría = identiﬁcación azul

caliente = identiﬁcación roja

Evitar las diferencias de presión entre las tuberías

de agua fría y caliente.

En caso de presiones estáticas superiores a 5

bares, montar reductor de presión.

Medidas de montaje, véase página 2

Instalación, véase imagen 1 en la página 12

Lavar minuciosamente las tuberías de agua

potable antes y después de la instalación

(observar EN 806 y 1717).

Comprobar la estanqueidad de las conexiones

con presión hidráulica.

Manejo, véase imagen 5 y 6 en la página 13

Mantenimiento, véase imágenes 7 y 8 en la página 13

El montaje se efectúa en el orden inverso.

– Par de apriete de la tuerca de ﬁjación del

cartucho: 8 Nm

Piezas de recambio con números de pedido, véase

página 15.

En el pasaporte de mantenimiento y garantía

adjunto encontrará indicaciones sobre la manual

de mantenimiento y tarjeta de garantía.

Este manual está dirigido al instalador para el

montaje, así como al usuario para el manejo y

mantenimiento del producto. Por favor, después

de la instalación, este manual se debe entregar

al usuario para que lo conserve.

Símbolos y signiﬁcado

¡Atención! Advertencia de daños personales o

materiales.

Indicación, consejo o referencia

Montaje erróneo

Montaje/comprobación de funcionamiento cor-

rectos

Observar el detalle de montaje

Agua fría Agua caliente

Flujo de agua Ningún ﬂujo de

agua

Uso previsto

Mezclador monomando para la utilización en el

baño y en el WC. Es posible el funcionamiento

con acumuladores de presión, calentadores de

agua instantáneos controlados térmica e hidráu-

licamente. ¡No es posible el funcionamiento con

acumuladores sin presión (calentadores de agua

abiertos)!

Funcionamiento sólo con agua en calidad de

agua potable.

¡Producto adecuado exclusivamente para el

montaje en interiores!

¡Atención! Instalación exclusivamente en espa-

cios sin riesgo de heladas.

FR Informations importantes, à lire impérativement!

Caractéristiques techniques

– Débit à une pression d'écoulement de 3 bar :

env. 6 l/mn

– Pression d'écoulement :

min. 0,5 bar/pression conseillée 1-5 bar

– Pression de service : max. 10 bar

– Pression de contrôle : 16 bar

– Température d'entrée d'eau chaude conseillée :

max. 65° C

– Raccordement d'eau :

froide = identiﬁcation en bleu

chaude = identiﬁcation en rouge

Éviter les diﬀérences de pression entre conduite

d'arrivée eau froide et conduite d'arrivée eau

chaude.

Pour des pressions de repos supérieures à 5 bar,

monter un détendeur.

Cotes de montage, voir page 2

Installation, voir ﬁgure 1 à la page 12

Rincer soigneusement les conduites d'eau

potable avant et après l'installation (respecter les

normes EN 806 et 1717).

Vériﬁer l'étanchéité des raccords à la pression

hydraulique.

Utilisation, voir ﬁgure 5 et 6 à la page 13

Maintenance, voir ﬁgures 7 et 8, page 13

Le montage s’eﬀectue dans l’ordre inverse de la

dépose.

– Couple de serrage écrou de cartouche : 8 Nm

Pièces de rechange avec numéros de commande,

voir page 15.

Les consignes relatives à la garantie et à l'entre-

tien ﬁgurent sur la instructions d’entretien et

carte de garantie jointe.

Ces instructions sont destinées à l'installateur,

pour eﬀectuer le montage, et pour l'utilisateur,

pour utiliser le produit et procéder à sa

maintenance. Après l'installation, veuillez

remettre ces instructions à l'utilisateur pour qu'il

les conserve.

Symboles et leur signiﬁcation

Attention ! Mise en garde contre les dégâts de

personnes et les dégâts matériels.

Remarque, conseil ou renvoi

Montage incorrect

Montage correct/contrôle fonctionnel

Respecter le détail de montage

Eau froide Eau chaude

Débit d'eau Pas de débit d'eau

Domaine d'utilisation

Mitigeur monocommande pour utilisation dans

la salle de bains et les WC. Utilisation possible

avec accumulateurs de pression, réchauﬀeurs à

circulation à commande thermique et hydrauli-

que. Utilisation avec accumulateurs sans pressi-

on (chauﬀe-eau ouverts) impossible !

Utilisation seulement avec eau de qualité eau

potable.

Le produit ne convient que pour un montage à

l'intérieur !

Attention ! Installation uniquement dans des

pièces à l'abri du gel.

Informazioni importanti! Assicurarsi di leggerle! IT

Dati tecnici

– Portata con pressione di ﬂusso di 3 bar:

circa 6 l/min

– Pressione di ﬂusso:

min. 0,5 bar/raccomandati 1-5 bar

– Pressione di esercizio: max. 10 bar

– Pressione di prova: 16 bar

– Temperatura d’ingresso dell’acqua calda con-

sigliata:

max. 65°C

– Collegamento dell’acqua:

fredda = marcatura blu

calda= marcatura rossa

Evitare diﬀerenze di pressione tra condotta di

mandata dell’acqua fredda e calda.

Per pressioni statiche superiori a 5 bar installare

un riduttore di pressione.

Ingombro, vedi pagina 2

Installazione, vedi dalla ﬁgura 1 a pagina 12

Prima e dopo l’installazione lavare con acqua

abbondante le condotte di acqua potabile

(osservare EN 806 e 1717).

Veriﬁcare la tenuta degli attacchi con pressione

idraulica.

Uso, vedi ﬁgura 5 e 6 a pagina 13

Manutenzione, vedi ﬁgura 7 e 8 a pagina 13

Eseguire il montaggio in ordine inverso.

– Coppia del dado della cartuccia: 8 Nm

Ricambi con numero d’ordine, vedi pagina 15.

Indicazioni relative alla garanzia e al

trattamento vanno desunte dalle istruzioni di

manutenzione e certiﬁcato di garanzia.

Il presente manuale è indirizzato agli installatori

per il montaggio nonché agli utilizzatori per l’uso

e la manutenzione del prodotto. Consegnarlo

all’utilizzatore dopo l’installazione aﬃnché lo

custodisca.

Simboli e signiﬁcato

Attenzione! Pericolo di lesioni o danni materiali.

Avvertenza, consiglio o rimando

Montaggio errato

Montaggio corretto/veriﬁca del funzionamento

Prestare attenzione al dettaglio di montaggio

Acqua fredda Acqua calda

Flusso d’acqua Nessun ﬂusso

d’acqua

Scopo d’uso

Miscelatore monocomando per l’utilizzo in

bagno e WC. Possibilità di funzionamento con

accumulatori di pressione, riscaldatori istantanei

a controllo termico o idraulico. Funzionamento

con accumulatori senza pressione (boiler con

camera aperta) non possibile!

Funzionamento solo con acqua potabile.

Prodotto adatto esclusivamente per il montaggio

in ambienti interni!

Attenzione! Installazione solo in ambienti in

assenza di gelo.

NL Belangrijke informatie, zorgvuldig doorlezen!

Technische gegevens

– Doorstroming bij 3 bar stromingsdruk:

ca. 6 l/min

– Stromingsdruk: min. 0,5 bar/aanbevolen 1-5 bar

– Bedrijfsdruk: max. 10 bar

– Testdruk: 16 bar

– Aanbevolen ingangstemperatuur heet water

max. 65° C

– Wateraansluiting:

koud = markering blauw

heet = markering rood

Drukverschillen tussen toevoerleidingen voor

koud en heet water vermijden.

Bij statische druk van meer dan 5 bar

drukverlagers inbouwen.

Montageafmetingen, zie pagina 2

Installatie, zie vanaf afbeelding 1 op pagina 12

Drinkwaterleidingen voor en na de installatie

grondig spoelen (volgens EN 806 en 1717).

Aansluitingen met hydraulische druk controleren

op lekdichtheid.

Gebruik, zie afbeelding 5 en 6 op pagina 13

Onderhoud, zie afbeelding 7 en 8 op pagina 13

Montage in omgekeerde volgorde.

– Aandraaimoment moer voor cartouche: 8 Nm

Reserveonderdelen met bestelnummers, zie

pagina 15.

Instructies voor de waarborg en het onderhoud

vindt u in de meegeleverde aanwijzigen voor

het onderhoud en garantiebewijs.

Deze handleiding is bestemd voor zowel de

installateur voor de montage alsook voor de

gebruiker voor het gebruik en het onderhoud

van het product. Gelieve na de installatie door te

geven aan de gebruiker om te bewaren.

Symbolen en betekenis

Opgepast! Gevaar voor letsel of schade.

Opmerking, tip of referentie

Verkeerde montage

Correcte montage/werkingstest

Montagedetails in acht nemen

Koud water Heet water

Waterstroom Geen waterstroom

Bestemd gebruik

Eenhendelmengkraan voor gebruik in badkamer

en wc. Bedrijf met drukluchtreservoirs, thermisch

en hydraulisch aangestuurde continuverwarmers

mogelijk. Bedrijf met drukloze reservoirs (open

heetwatertoestellen) niet mogelijk!

Gebruik uitsluitend met water van drinkwaterk-

waliteit.

Het product mag alleen binnenshuis worden

gemonteerd!

Opgepast! Installatie alleen in vorstvrije ruimten.

Důležité informace, přečtěte si prosím pozorně!CS

Technické údaje

–Průtok při průtokovém tlaku 3 bary:

cca. 6 l/min

–Průtokový tlak: min. 0,5 bar/doporučeno 1-5 bar

– Provozní tlak: max. 10 bar

– Zkušební tlak: 16 bar

– Doporučená teplota vstupní teplé vody:

max. 65° C

–Přípojka vody:

studená = označená modrou barvou

teplá = označená červenou barvou

Vyvarujte se rozdílu tlaku mezi přívodním

potrubím teplé a studené vody.

U klidového tlaku na 5 barůnainstalujte redukční

ventil.

Montážní rozměry viz strana 2

Instalace viz obrázek 1 na straně12

Potrubí na pitnou vodu před a po instalaci

důkladněvypláchněte (postupujte podle EN 806

a 1717).

Těsnost přípojek zkontrolujte hydraulickým

tlakem.

Obsluha viz obrázek 5 a 6 na straně13

Údržba, viz snímky 7 a 8 na straně13

Montáž probíhá v obráceném pořadí.

– Utahovací moment matice kartuše: 8 Nm

Náhradní díly s objednacími čísly viz strany 15.

Pokyny týkající se záruky a péče najdete v při-

loženém Návodu k údržběa záručním listu.

Tento návod slouží instalatérům při montáži a

uživatelům při obsluze a údržběproduktu. Po

nainstalování ho předejte uživateli, aby si ho

mohl uschovat.

Symboly a význam

Pozor! Výstraha před zraněním a věcnými

škodami.

Upozornění, tip nebo odkaz

Nesprávná montáž

Správná montáž / kontrola funkčnosti

Při montáži dbejte na tento detail

Studená voda Teplá voda

Průtok vody Žádný průtok vody

Účel použití

Páková směšovací armatura pro použití v kou-

pelnách a WC. Provoz s tlakovými zásobníky,

tepelněa hydraulicky řízenými průtokovými

ohřívači možný. Provoz s beztlakými zásobníky

(otevřené ohřívače vody) není možný!

Provoz pouze s pitnou vodou.

Výrobek je vhodný výhradněk montáži ve

vnitřních prostorách!

Pozor! Instalace v prostorách, které

nepromrzají.

PL Ważne informacje, proszęprzeczytaćuważnie!

Dane techniczne

– Przepływ w przypadku ciśnienia hydraulicznego

3 bar: około 6 l/min

–Ciśnienie hydrauliczne:

min. 0,5 bar/zalecane 1-5 bar

–Ciśnienie robocze: maks. 10 bar

–Ciśnienie kontrolne: 16 bar

– Zalecana temperatura wody gorącej na wejściu:

maks. 65° C

– Przyłącze wody:

zimna = oznaczenie niebieskie

gorąca = oznaczenie czerwone

Należy unikaćróżnic ciśnieńw przewodach

doprowadzających ciepłą i zimnąwodę.

W przypadku ciśnienia spoczynkowego ponad 5

bar należy zabudowaćreduktor ciśnienia.

Wymiary zabudowy, patrz strona 2

Instalacja, patrz rys. 1 na stronie 12

Przed instalacjąi po instalacji należy gruntownie

przepłukaćprzewody, prowadzące wodępitną

(należy stosowaćsiędo EN 806 i 1717).

Sprawdzićprzyłącza ciśnieniem hydraulicznym w

celu potwierdzenia ich szczelności.

Obsługa, patrz rys. 5 i 6 na stronie 13

Konserwacja, patrz rys. 7 i 8 na stronie 13

Montażw odwrotnej kolejności.

– Moment obrotowy dokręcenia nakrętki

głowicy: 8 Nm

Części zamienne z numerami zamówienia, patrz

strona 15.

Informacje dotyczące gwarancji dostępne

sąw dołączonej karcie pielęgnacyjno-

gwarancyjnej.

Instrukcja przeznaczona jest dla instalatora,

zapewniając pomoc w zakresie montażu oraz dla

użytkownika, informując go o sposobie obsługi

i konserwacji produktu. Po instalacji należy

przekazaćinstrukcjęużytkownikowi, aby jąu

siebie przechowywał.

Symbole i znaczenie

Uwaga! Ostrzeżenie przed szkodami

osobowymi i materialnymi.

Informacja, dobra rada lub odsyłacz

Niewłaściwy montaż

Właściwy montaż/ kontrola funkcjonowania

Należy stosowaćsiędo danych, dotyczących

montażu

Woda zimna Woda gorąca

Strumieńwody Brak strumienia

wody

Przeznaczenie

Bateria jednouchwytowa do stosowania w łazien-

ce i WC. Możliwa eksploatacja przy współpracy

ze zbiornikami ciśnieniowymi lub podgrzewacza-

mi przepływowymi, sterowanymi termicznie lub

hydraulicznie. Eksploatacja przy współpracy ze

zbiornikami bezciśnieniowymi (otwartymi pod-

grzewaczami wody) nie jest możliwa!

Możliwa eksploatacja w instalacji wody, zapew-

niającej jakość typowądla wody pitnej.

Produkt przeznaczony jest wyłącznie do

montażu wewnątrz budynków!

Uwaga! Instalacja wyłącznie w pomieszczeniach,

w których temperatura nie spada poniżej zera.

Autres manuels pour Edition 90 square

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels KEUCO Produits de plomberie

KEUCO

KEUCO 51689 010150 Manuel utilisateur

KEUCO

KEUCO IXMO 59911 000000 Guide de l'utilisateur

KEUCO

KEUCO IXMO 59509 013000 Guide de l'utilisateur

KEUCO

KEUCO Edition 11 51172 010182 Guide de l'utilisateur

KEUCO

KEUCO IXMO 59516 010101 Guide de l'utilisateur

KEUCO

KEUCO Edition 400 Series Manuel utilisateur

KEUCO

KEUCO IXMO Guide de l'utilisateur

KEUCO

KEUCO Edition 11 51102 010050 Manuel utilisateur

KEUCO

KEUCO 51127 010070 Manuel utilisateur

KEUCO

KEUCO IXMO 59502 012000 Guide de l'utilisateur

KEUCO

KEUCO Edition 11 51109 010100 Guide de l'utilisateur

KEUCO

KEUCO Edition 400 51505 010050 Guide de l'utilisateur

KEUCO

KEUCO Plan Care 35908 1616 Series Guide de l'utilisateur

KEUCO

KEUCO IXMO 59516 010101 Guide de l'utilisateur

KEUCO

KEUCO Edition 90 Series Guide de l'utilisateur

KEUCO

KEUCO Edition 400 51573 015181 Guide de l'utilisateur

KEUCO

KEUCO IXMO 59517 011141 Manuel utilisateur

KEUCO

KEUCO Edition 400 51571 015181 Guide de l'utilisateur

KEUCO

KEUCO IXMO 59502 011000 Guide de l'utilisateur

KEUCO

KEUCO 59983 010000 Guide de l'utilisateur

KEUCO

KEUCO Edition 11 51102 010100 Guide de l'utilisateur

KEUCO

KEUCO Edition 90 square 59102 010000 Guide de l'utilisateur

KEUCO

KEUCO Edition 400 51516 010250 Guide de l'utilisateur

KEUCO

KEUCO IXMO 59509 012000 Guide de l'utilisateur

Manuels Produits de plomberie populaires d'autres marques

Weka

Weka 506.2020.00E Mode d'emploi

Kohler

Kohler K-6228 Instructions de montage

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manuel utilisateur

American Standard

American Standard DetectLink 6072121 Manuel utilisateur

Uponor

Uponor Contec TS Manuel utilisateur

Pfister

Pfister Selia 49-SL Manuel utilisateur

Fortis

Fortis VITRINA 6068700 Manuel utilisateur

Fortis

Fortis MILANO 78211JS Manuel utilisateur

Kohler

Kohler K-12183 Instructions de montage

Maxxus

Maxxus MX-M206-01 Manuel utilisateur

Moen

Moen 5922 Series Manuel utilisateur

Viega

Viega Prevista Pure 8512 Manuel utilisateur

Kohler

Kohler Centerset K-15240 Instructions de montage

Viega

Viega Prevista Dry 8522.33 Manuel utilisateur

Sanela

Sanela Lema SLP 59RB Manuel utilisateur

Elkay

Elkay EDF15AC Manuel d'installation

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Manuel

baliv

baliv WT-140 Manuel utilisateur
