Kenwood TK-930 Interface

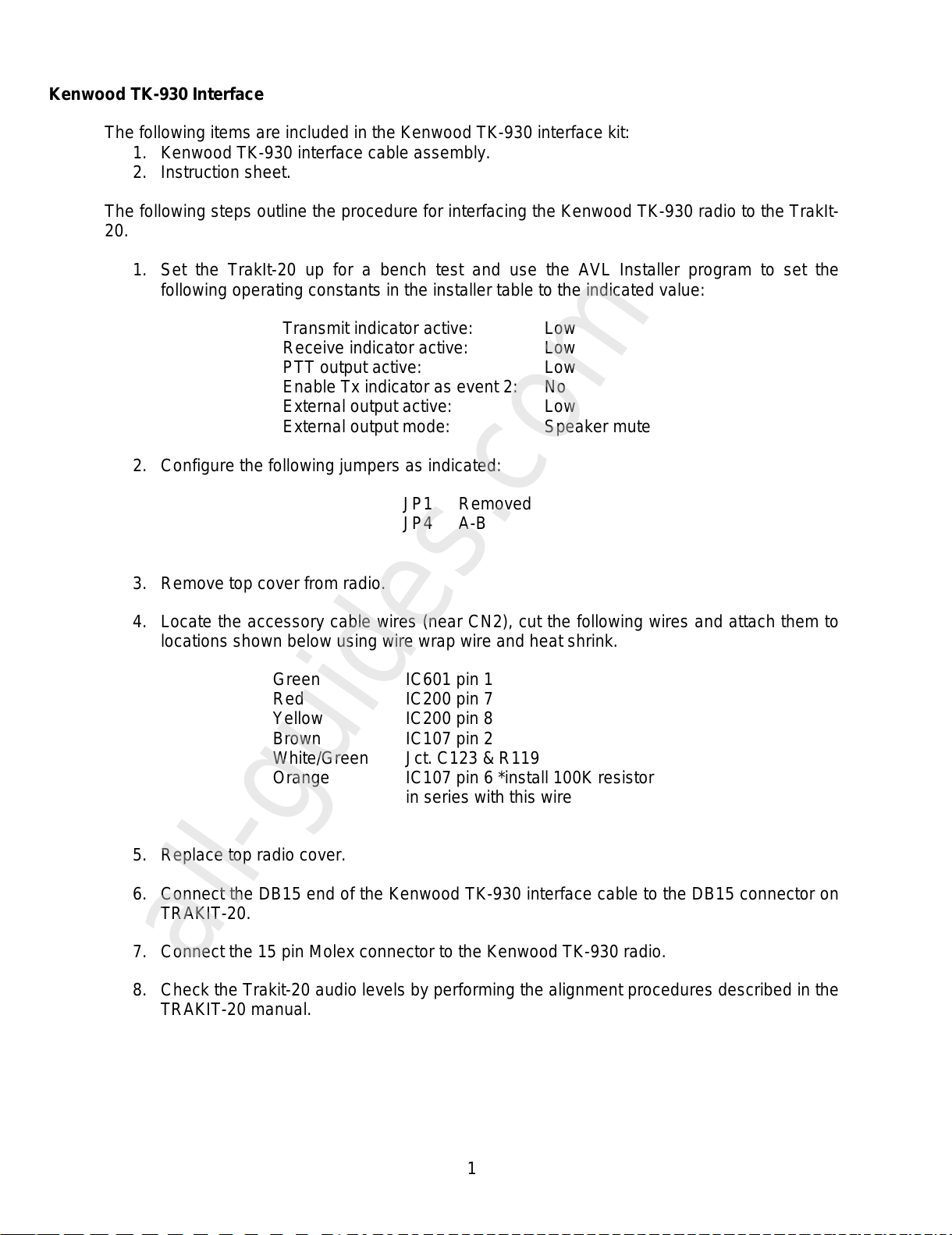

The following items are included in the Kenwood TK-930 interface kit:

1. Kenwood TK-930 interface cable assembly.

2. Instruction sheet.

The following steps outline the procedure for interfacing the Kenwood TK-930 radio to the TrakIt-

20.

1. Set the TrakIt-20 up for a bench test and use the AVL Installer program to set the

following operating constants in the installer table to the indicated value:

Transmit indicator active: Low

Receive indicator active: Low

PTT output active: Low

Enable Tx indicator as event 2: No

External output active: Low

External output mode: Speaker mute

2. Configure the following jumpers as indicated:

JP1 Removed

JP4 A-B

3. Remove top cover from radio.

4. Locate the accessory cable wires (near CN2), cut the following wires and attach them to

locations shown below using wire wrap wire and heat shrink.

Green IC601 pin 1

Red IC200 pin 7

Yellow IC200 pin 8

Brown IC107 pin 2

White/Green Jct. C123 & R119

Orange IC107 pin 6 *install 100K resistor

in series with this wire

5. Replace top radio cover.

6. Connect the DB15 end of the Kenwood TK-930 interface cable to the DB15 connector on

TRAKIT-20.

7. Connect the 15 pin Molex connector to the Kenwood TK-930 radio.

8. Check the Trakit-20 audio levels by performing the alignment procedures described in the

TRAKIT-20 manual.

All manuals and user guides at all-guides.com

all-guides.com

Kenwood TK-930 Interface (cont.)

15 PIN MOLEX

DB-15

WHITE

YELLOW

ORANGE

GRAY

SHIELD

BLACK

RED

GREEN

BLUE

10 13

BROWN

Kenwood TK-930 Interface Cable Kit

106-KENTK930

Item Description Part No. Qty.

1 HEAT SHRINK TUBE 3/8 199-6099 1

2 SCREW/CLIP KIT 231-0014 1

3 MOLEX PIN MALE 231-0034 11

4 CONN DB15 MALE 231-0035 1

5 COVER DB15 231-0036 1

6 CONN 15 POS MOLEX 231-0054 1

7 10 COND CABLE 800-1115 1’
