Kenwood KNA-TM320 Manuel utilisateur

KNA-TM320

TMC RECEIVER

INSTALLATION MANUAL

RECEPTEUR TMC

MANUEL D'INSTALLATION

TMC-RECEIVER

INSTALLATION-HANDBUCH

TMC-RECEIVER

INSTALLATIE HANDLEIDING

RICEVITORE TMC

MANUALE DI INSTALLAZIONE

RECEPTOR TMC

MANUAL DE INSTALACIÓN

©PRINTED IN JAPAN B54-4409-00/00

LA DICHIARAZIONE DI CONFORMITA' "CE"

DI QUESTO PRODOTTO E' DEPOSITATA

PRESSO:

KENWOOD ELECTRONICS EUROPE B.V.

AMSTERDAMSEWEG 37

1422 AC UITHOORN

THE NETHERLANDS

KNA-TM320_6L r2 03.7.25 9:52 AM Page 1

Installation Procedure

1. To prevent short circuits, remove the key from the ignition and disconnect the

-terminal of the battery.

2. Make the proper input and output cable connections for each unit.

3. Connect the wiring harness cables in the following order: ground, battery,

ignition.

4. Connect the wiring harness connector to the unit.

5. Install the unit in your car.

6. Reconnect the -terminal of the battery.

7. Turn your car’s ignition ON.

8. Remove the Map disc out of the navigation unit and insert the Map disc which

is provided in the package.

9. Press the reset button of the navigation unit.

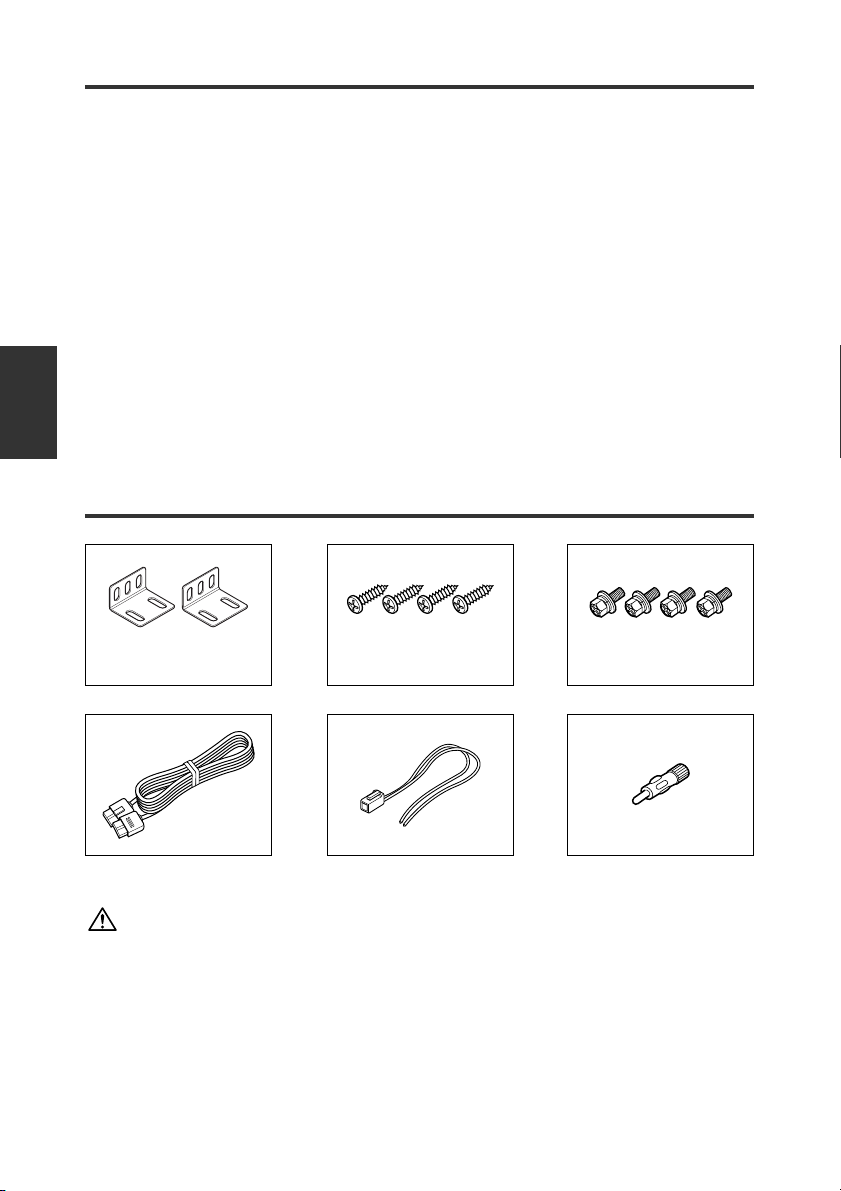

Accessories

The use of any accessories except for those provided might result in damage to the

unit. Make sure only to use the accessories shipped with the unit, as shown above.

English

2English

C(M3x8 mm) ....4

B(ø4x16 mm) ....4A..........2

D..........1 E..........1 F..........1

KNA-TM320_6L r2 03.7.25 9:52 AM Page 2

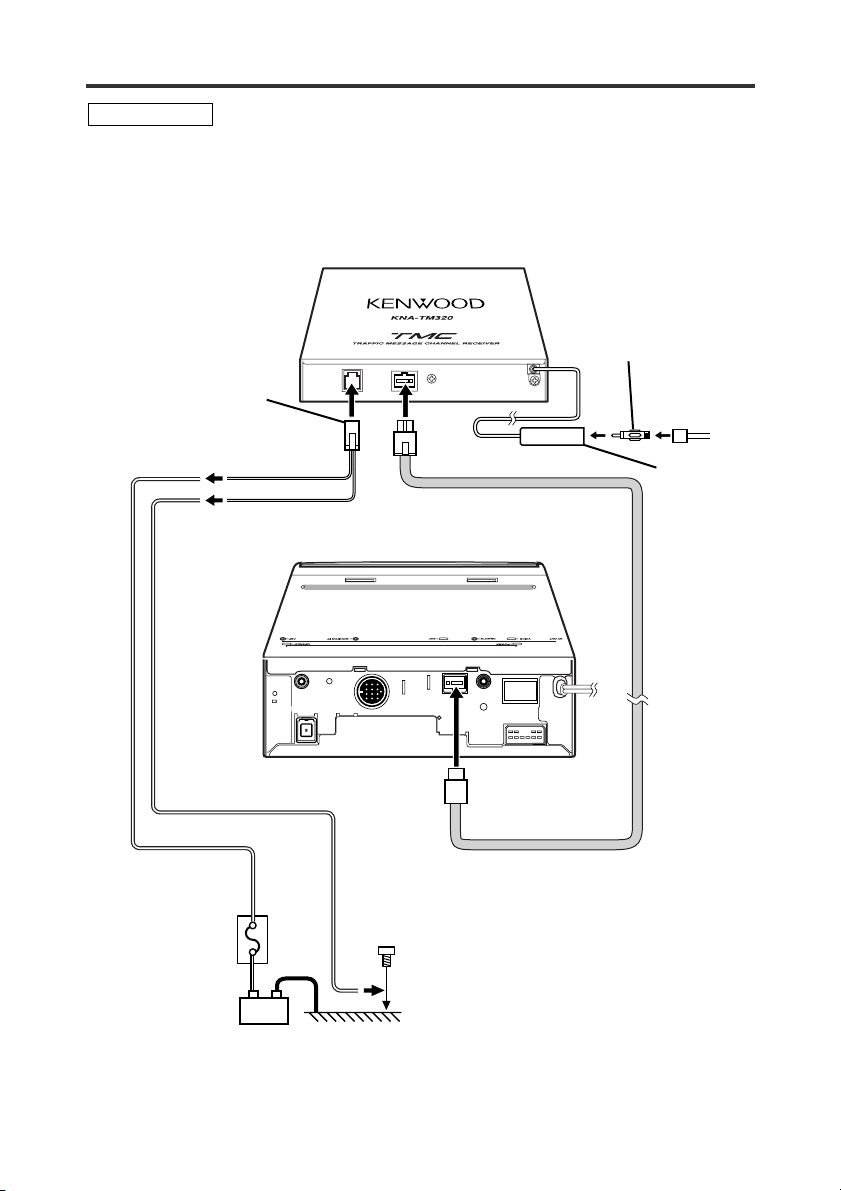

TMC Receiver

Navigation Unit

Antenna Conversion

Adaptor (ISO–JASO)

(Accessory F)

FM/AM

antenna input

Interface cable

(Accessory D)

Battery

Car fuse box

(Main fuse)

Ground cable (Black) -

(To car cassis)

TMC Receiver

Connection Cable

(Accessory E) Antenna

Cord (ISO) 3

Battery cable

(Yellow)

English 3

Connection

If you connect the ignition wire (yellow) to the car chassis (ground), you may cause a short

circuit, that in turn may start a fire. Always connect these wire to the power source running

through the fuse box.

2WARNING

KNA-TM320_6L r2 03.7.25 9:52 AM Page 3

English

4English

Installation

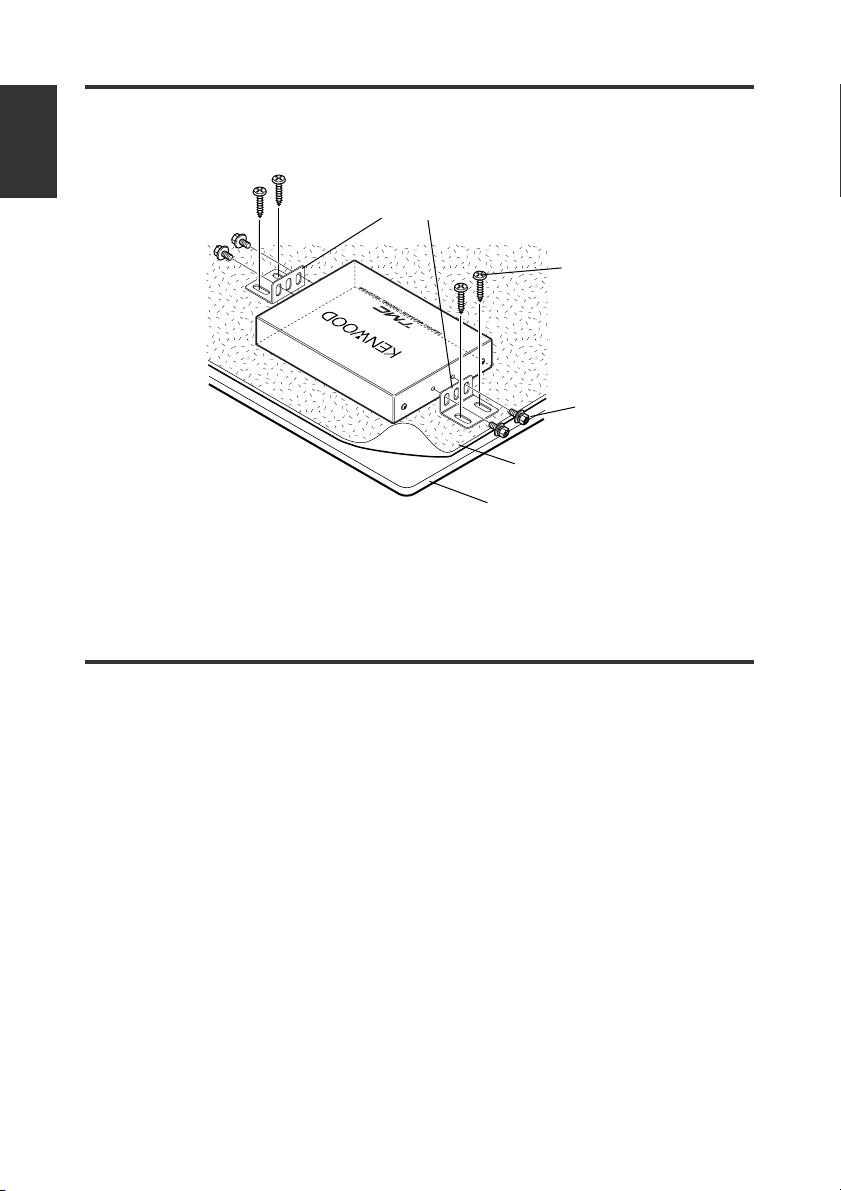

■Installation using the self-tapping screws

Specifications

Specifications subject to change without notice.

TMC Receiver

Channel selection system..............................................................PLL freuency synthesizer system

Frequency range ....................................................................................................87.5 – 108.0 MHz

Frequency step ......................................................................................................................100 kHz

Antenna input............................................................................................................JASO connector

General

Operating Voltage ............................................................................................14.4 V DC (11 – 16 V)

Current Consumption ............................................................................................................300 mA

Dimensions ..........................................................................................140(W) x 25(H) x 100(D) mm

Operational temperature range..................................................................................–10°C to +55°C

Storage temperature range........................................................................................–30°C to +85°C

Weight ........................................................................................................................................340g

Accessory B

(ø4x16 mm)

Accessory C

(M3x8 mm)

Carpet

Accessory A

Board etc.

KNA-TM320_6L r2 03.7.25 9:52 AM Page 4

KNA-TM320_6L r2 03.7.25 9:52 AM Page 5

Français

6Français

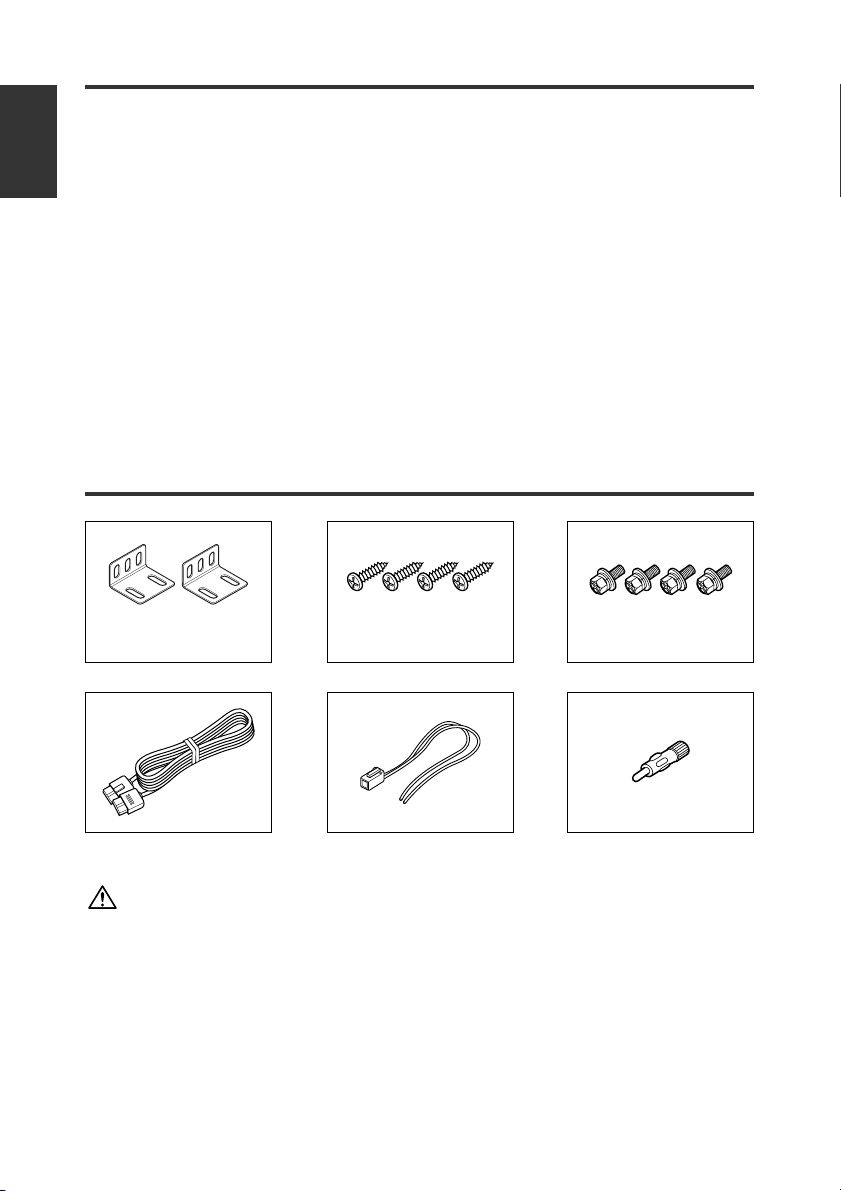

Procédure d’installation

1. Pour éviter les courts-circuits, retirez la clef de contact et déconnectez la borne

-de la batterie.

2. Effectuez correctement les connexions d'entrée et sortie de chaque appareil.

3. Connectez le faisceau de câbles dans l’ordre suivant: masse, batterie, allumage.

4. Branchez le connecteur du faisceau à l’appareil.

5. Installez l’appareil dans votre voiture.

6. Reconnectez la borne -de la batterie.

7. Mettez le contact sur votre véhicule.

8. Retirez le disque de cartes de l'unité de navigation et insérez le disque de

cartes fourni avec le kit.

9. Pressez la touche de réinitialisation de l'unité de navigation.

Accessoires

L’utilisation d’accessoires autres que les accessoires fournis pourrait endommager

l’appareil. Assurez-vous d’utiliser les accessoires fournis, indiqués ci-dessus.

C(M3x8 mm) ....4

B(ø4x16 mm) ....4A..........2

D..........1 E..........1 F..........1

KNA-TM320_6L r2 03.7.25 9:52 AM Page 6

Français 7

Connexion

Si vous connectez le fil de démarrage (jaune) au châssis du véhicule (masse), vous risquez de

causer un court-circuit qui peut ensuite déclencher un incendie. Toujours connecter ces fils à

la source d'alimentation en passant par le boîtier de fusibles.

2AVERTISSEMENT

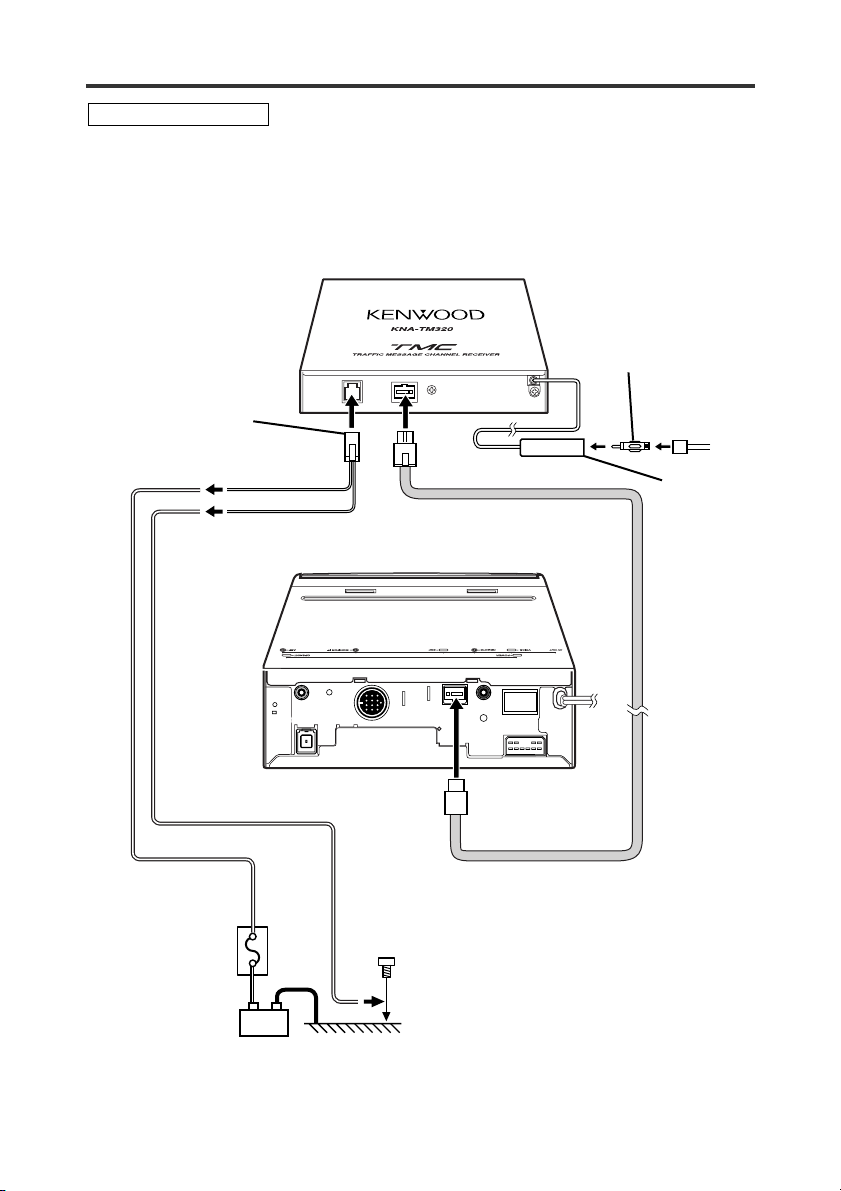

Recepteur TMC

Unité de navigation

daptateur de

conversion d'antenne

(ISO-JASO)

(Accessoire F)

Entrée de

l’antenne

AM/FM

Câble I/F

(Accessoire D)

Batterie

Interrupteur

d’allumage

Câble de masse (Noir) -

(Au châssis de la voiture)

Câble de

raccordement du

recepteur TMC

(Accessoire E) Câble d'antenne

(ISO)

Câble de batterie

(Jaune)

KNA-TM320_6L r2 03.7.25 9:52 AM Page 7

Français

8Français

Installation

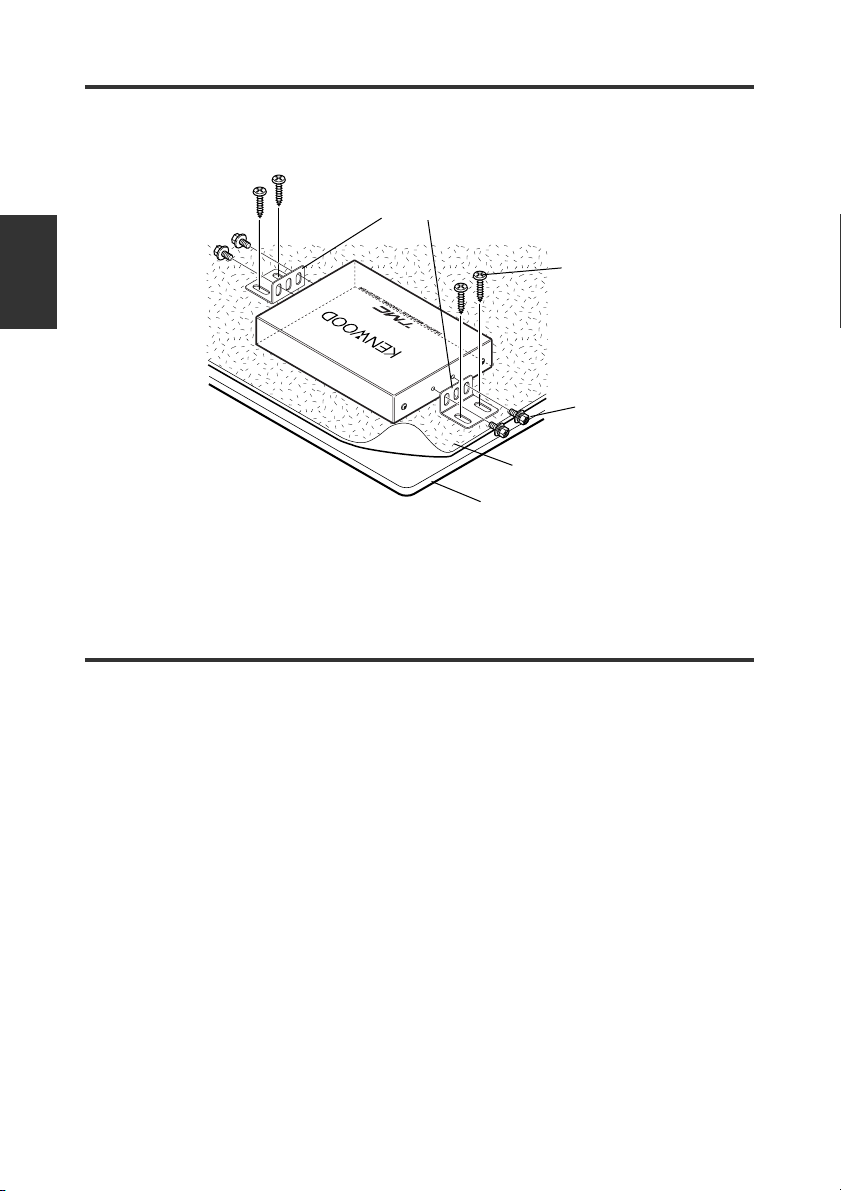

■Installation à l’aide de vis autotaraudeuses

Spécifications

Les spécifications sont sujettes à changements sans notification.

Recepteur TMC

Système de sélection des canaux ................................................................seur de fréquences PLL

Fréquence range ....................................................................................................87,5 – 108,0 MHz

Intervalles de fréquenc ..........................................................................................................100 kHz

Entrée d’antenne ....................................................................................................Connecteur JASO

Général

Tension de fonctionnement ..............................................................................14,4 V DC (11 – 16 V)

Courant absorbé ....................................................................................................................300 mA

Dimensions ............................................................................................140(L) x 25(H) x 100(P) mm

Fourchette de température de fonctionnement ........................................................–10°C to +55°C

Fourchette de température de rangement ................................................................–30°C to +85°C

Masse ........................................................................................................................................340 g

Accessoire B

(ø4x16 mm)

Accessoire C

(M3x8 mm)

Moquette

Accessoire A

Planche, etc.

KNA-TM320_6L r2 03.7.25 9:52 AM Page 8

KNA-TM320_6L r2 03.7.25 9:52 AM Page 9

Deutsch

10 Deutsch

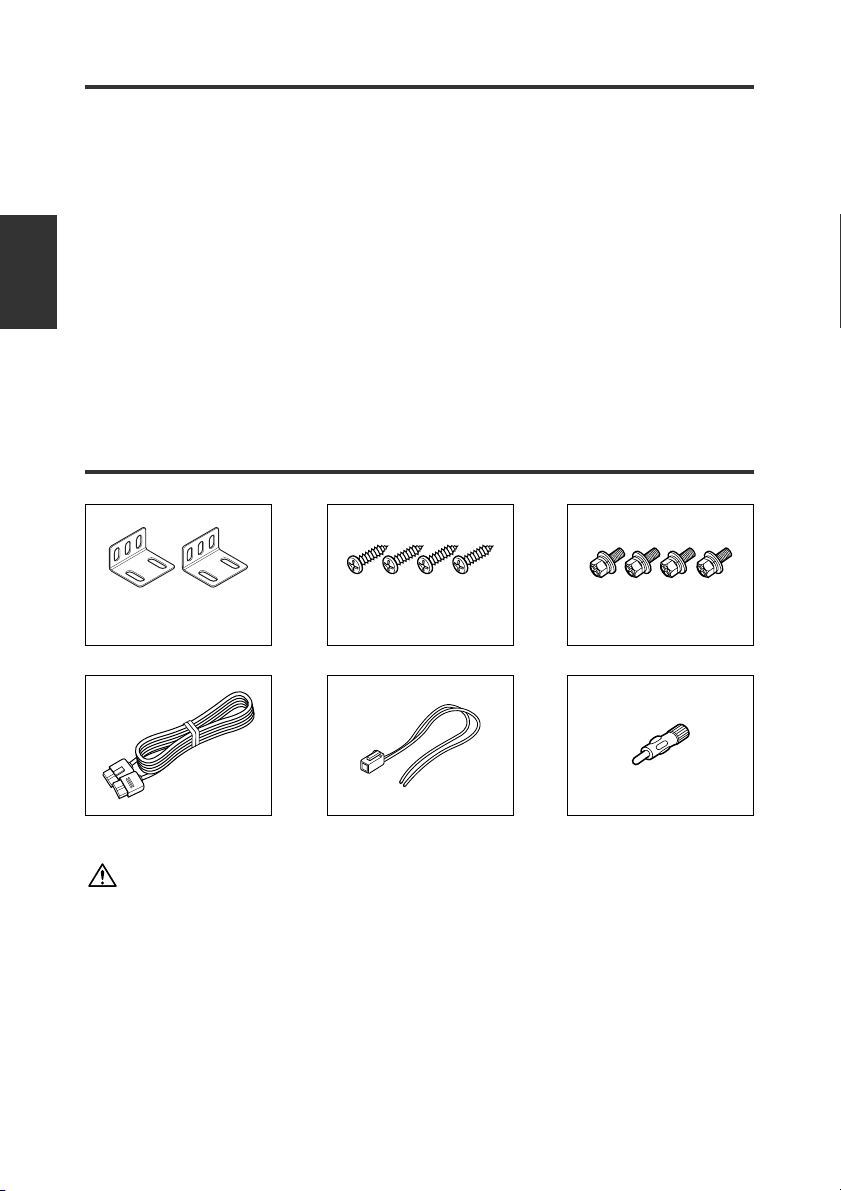

Hinweise zum Einbau

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der

Batterie, um Kurzschlüsse zu vermeiden.

2. Verbinden Sie die Ein- und Ausgangskabel der einzelnen Geräte.

3. Verbinden Sie (in der nachfolgenden Reihenfolge) das Massekabel, das

Dauerplus-Kabel und das Stromversorgungskabel in dieser Reihenfolge mit dem

Kabelbaum.

4. Stecken Sie die Kabelbaumanschluß ans Gerät.

5. Bauen Sie das Gerät ein.

6. Schließen Sie den Minuspol der Batterie an.

7. Schalten Sie die Fahrzeugzündung ein.

8. Entfernen Sie die Kartendisc aus dem Navigationsgerät und schieben Sie die

mitgelieferte Kartendisc ein.

9. Drücken Sie die Reset-Taste des Navigationsgerätes.

Zubehör

Verwenden Sie nur dieses Original-Zubehör, um Beschädigungen Ihres Autoradios zu

vermeiden. Verwenden Sie nur das mit dem Gerät gelieferte, oben aufgeführte

Zubehör.

C(M3x8 mm) ....4

B(ø4x16 mm) ....4A..........2

D..........1 E..........1 F..........1

KNA-TM320_6L r2 03.7.25 9:53 AM Page 10
