Kasanova ESY000003 Manuel utilisateur
CHRISTMAS EXPRESS
TRENO PER ALBERO DI NATALE
TREE TRAIN • ZUG FÜR WEIHNACHTSBAUM •
TRAIN POUR SAPIN DE NOËL • TREN PARA ÁRBOL DE NAVIDAD
INSTRUCTIONS MANUAL • BEDIENUNGSANLEITUNG •
MANUEL D’INSTRUCTION • MANUAL DE INSTRUCCIONES
MANUALE DI ISTRUZIONI
ESY000003
2TRENO PER ALBERO DI NATALE
ATTENZIONE!
Le batterie devono essere inserite con la polarità corretta.
Le batterie scariche devono essere rimosse dal giocattolo.
FUNZIONA CON 4 PILE AA (non incluse).
I morsetti di alimentazione devono essere sempre in buone condizioni.
Conservare la confezione per riferimenti futuri.
CONTENUTO
INFORMAZIONI DI SICUREZZA
Ci vogliono due persone adulte per un montaggio sicuro. Trattare il prodotto con
prudenza. Non lasciare che i bambini giochino con il prodotto o che ci stiano
vicini. ATTENZIONE: Non mescolare batterie vecchie con nuove. Non mescola-
re batterie alcaline con le batterie standard (carbonio-zinco) o ricaricabili (ni-
ckel-cadmio). Non utilizzare batterie ricaricabili. Non bruciare le batterie possono
esplodere o perdere liquido.
PREPARAZIONE
Prima del montaggio, rimuovere tutte le parti dall'imballo. Comparare le parti
con l'elenco del contenuto e con lo schema di cui sopra. Se qualche parte risulta
danneggiata o mancante, non intraprendere nessun tentativo di assemblare o
PARTE DESCRIZIONE QUANTITÀ
A Locomotiva 1
B Carrello per il carbone 1
C carrello secondario 1
D ultimo carrello 1
E Binari 8
F Colonne di supporto 8
G Pinza per l'albero 1
H Stabilizzatore 2
3
TRENO PER ALBERO DI NATALE
utilizzare il prodotto. Contattare il servizio clienti per le parti di ricambio.
• Tempo previsto per il montaggio: 30 minuti
• Strumenti necessari per il montaggio: cacciavite a croce Phillips (non inclu-
so)
ISTRUZIONI PER IL MONTAGGIO

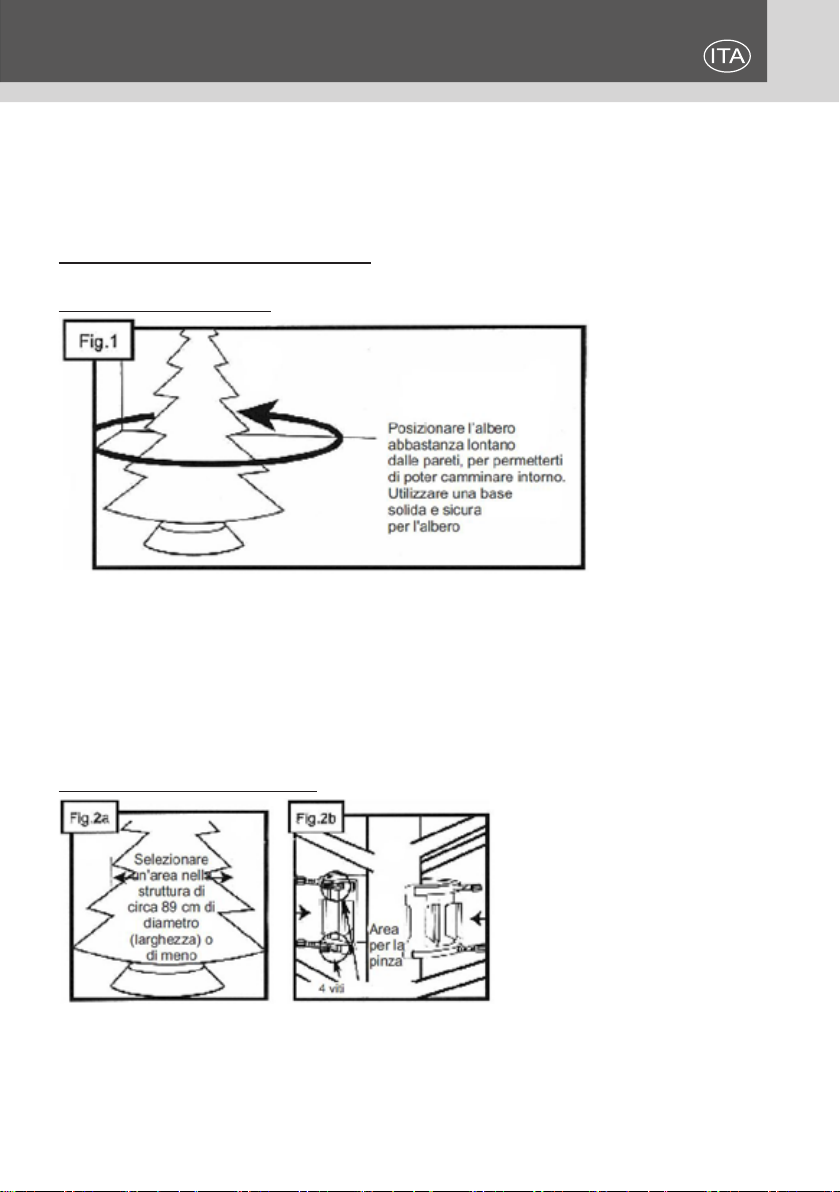

1. Installare il tuo albero
Assicurarsi che l'albero sia in un luogo sicuro, abbastanza lontano dalle pareti in
modo che tu possa camminare intorno liberamente (FIGURA 1).
PRIMA IL TRENO DECORATIVO - Non decorare o accendere l'albero prima di
aver ssato i supporti per il treno come descritto nella fase 2.
CONSIGLIO UTILE: Ti consigliamo di proteggere gli occhi e di metterti la cami-
cia a maniche lunghe, quando si installa il treno decorativo al ne di evitare il
disagio del contatto con gli aghi dell'albero (articiale o naturale).
2. Fissare la pinza nell'albero
Decidi dove vuoi installare il treno decorativo. I binari del treno sono progettati
per un diametro di 89 cm uguale o inferiore (FIGURA 2a).
APRIRE LA PINZA PER L'ALBERO
Smontare la pinza rilasciando le 4 viti. Posizionare le due metà su entrambi i lati
del tronco dell'albero, in una parte senza rami, che è lunga tra i 7,6 e 10,1 cm
(FIGURA 2b).
4TRENO PER ALBERO DI NATALE
INSTALLARE GLI STABILIZZATORI E CHIUDERE LA PINZA
Far scorrere lo stabilizzatore nelle fessure della parte inferiore della pinza aperta
(FIGURA 2c). Chiudere la pinza intorno al tronco dell'albero e ssarla con 4 viti.
Serrare le viti a poco a poco, alternando i lati, no a quando la pinza è centrata
sul tronco.
STRINGERE LA PINZA CON DISPOSITIVI DI BLOCCAGGIO E STABILIZZA-
TORI
Per evitare ogni interazione tra il tronco e la pinza, stringere gradualmente i
dispositivi di bloccaggio e gli stabilizzatori (FIGURA 2d).
IMPORTANTE: Assicurarsi che la pinza sia ben stretta (non in movimento),
livellata e centrata sul tronco prima di procedere.
Ciò contribuirà a garantire che i binari sono installati correttamente e per-
mettono che il treno si possa muovere ottimalmente.
3. Unire le colonne di supporto
Allineare una colonna di supporto (FIGURA 3a) e farla scorrere in una scanala-
tura della pinza. Spingere giù fermamente e costantemente no a quando non
scatta in posizione (FIGURA 3b). Ripetere no a quando tutte le 8 colonne di
supporto sono collegate alla pinza.
5
TRENO PER ALBERO DI NATALE
4. Montaggio dei binari
Collegare tutte le sezioni dei binari no a formare un cerchio (FIGURA 4a). Ca-
lare il cerchio sopra la punta dell'albero e collocarlo alle piattaforme situate alle
estremità delle colonne di supporto. Premere il fondo cavo di ogni sezione di
binario sulla piattaforma che sporge alle estremità di ogni colonna (FIGURA 4b).
5. Treno
6TRENO PER ALBERO DI NATALE
Inserire le batterie nel carrello per il carbone (Figura 5a). ATTENZIONE: Non
mischiare batterie vecchie con quelle nuove. Non mischiare batterie alcaline,
batterie standard (carbonio-zinco) o ricaricabili (nickel-cadmio). Non utilizzare
batterie ricaricabili.
Mettere la locomotiva sui binari. Collegare il carrello per il carbone alla locomo-
tiva utilizzando il cavo di alimentazione e la chiusura di sicurezza. Collegare il
carrello per il carbone ed i carrelli successivi utilizzando la chiusura di sicurezza.
IMPORTANTE: ASSICURARSI CHE TUTTE LE RUOTE SIANO POSIZIONA-
TE CORRETTAMENTE SUI BINARI E CHE POSSANO RUOTARE LIBERA-
MENTE.
Spostare a mano il treno avanti e indietro per garantire che le ruote si muovano
in modo ottimale sui binari prima di operare con le batterie.
IL TRENO HA UN INTERRUTTORE A DUE FUNZIONI (FIGURA 5c):
A. PERIODO LUNGO (funzionamento continuo).
Per il periodo lungo (ON = acceso) accendere l'interruttore posto sul retro della
locomotiva. Ciò consentirà al treno di funzionare no a quando viene seleziona-
to il periodo breve (spento/OFF).
B. PERIODO BREVE (risparmio della batteria, tempo limitato). Per il risparmio
della batteria mettere l'interruttore su PERIODO BREVE (OFF). Attivare il treno
premendo la cupola dorata sulla parte superiore del motore. Il treno gira poi per
due minuti, dopodiche si spegne automaticamente. Per fermare il treno durante
il PERIODO BREVE mettere la funzione PERIODO LUNGO (ON) e poi rimetter-
la immediatamente su PERIODO BREVE (OFF). Il treno si ferma.
MANUTENZIONE
Mentre il treno sta circolando, può dar luogo a lievi inclinazioni o oscillazioni.
NON PREOCCUPARTI. Le colonne di supporto ed i binari sono abbastanza
essibili per evitare che l'albero si inclini per il trasferimento del peso del treno in
movimiento.
7
TRENO PER ALBERO DI NATALE
EVENTUALI PROBLEMI E SOLUZIONI
1. Dopo l'installazione la ferrovia non è livellata:
Rifare i passi descritti nelle Figure 2C e 2D per procedere alla regolazione.
2. Il treno non funziona o si ferma improvvisamente:
• Assicurarsi di aver installato le batterie, vedasi la Figura 5a.
• Assicurarsi che il cavo elettrico sia collegato correttamente, vedasi la Figura
5b.
• Assicurarsi che l'interruttore sia in corretta posizione, vedasi Figura 5c e 5d.
3.Il treno si trascina o si scivola sui binari.
• Pulire le tracce di grasso o sporcizia che possano essersi attaccate alle
ruote del motore.
• Assicurarsi che tutte le ruote siano applicate correttamente sui binari e che
ruotino liberamente.
TRATTAMENTO DEL DISPOSITIVO ELETTRICO ED ELETTRONICO
A FINE VITA
Informazione agli utenti per il corretto smaltimento del prodotto ai sensi della Direttiva Europea
2002/96/CE e del D.lgs N. 151/2005
Caro consumatore,
è importante ricordarti che, come buon cittadino, avrai l’obbligo di smaltire questo prodotto non
come riuto urbano, ma di eettuare una raccolta separata. Il simbolo sopra indicato e riportato
sull’apparecchiatura indica che il riuto deve essere oggetto di “raccolta separata”. I dispositivi
elettrici ed elettronici non devono essere considerati riuti domestici. Pertanto, il prodotto alla ne
della sua vita utile, non deve essere smaltito insieme ai riuti urbani. L’utente dovrà conferire (o far
conferire) il riuto ai centri di raccolta dierenziata predisposti dalle amministrazioni locali, oppure
consegnarlo al rivenditore contro l’acquisto di una nuova apparecchiatura di tipo equivalente. La
raccolta dierenziata del riuto e le successive operazioni di trattamento, recupero e smaltimento
favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli eetti negativi
sull’ambiente e sulla salute eventualmente causati da una gestione impropria del riuto.
Grazie!
8TREE TRAIN
PACKAGE CONTENTS
WARNINGS AND CAUTIONS
Two adults required for safe assembly. Take care when handling. Do not allow
children to play with or around the product.
CAUTION: Do not mix old and new batteries. Do not mix alkaline, standard (car-
bon-zinc), or rechargeable ( nickel-cadmium) batteries. Do not use rechargeable
batteries. Do not dispose of batteries in re, batteries may explode or leak.
PREPARATION
Before beginning assembly, remove all parts from carton. Compare parts with
parts and diagram above. If any part is missing or damaged, do not attempt to
assemble or use the product. Contact customer service for replacement.
• Estimated Assembly Time: 30 minutes
• Tools required for assembly: Phillips screwdriver.
PART DESCRIPTION QUANTITY
A Engine 1
B Fuel car 1
C Tender car 1
D Caboose 1
E Track Sections 8
F Support Struts 8
G Tree Clamp 1
H Stabilizers 2
9
TREE TRAIN
ASSEMBLY INSTRUCTIONS
1. Set up your Tree
Make sure your tree is set in a secure location away from walls so you can
easily walk around it. (Figure 1).
TREE TRAIN FIRST- Assemble your Tree Train into your tree before adding any
other decorations or lights.
HELPFUL HINT: We suggest you wear protective eye wear and a long sleeve
shirt when installing your Tree Train to avoid uncomfortable contact with tree
needles (articial or natural).
2. Attach Tree Clamp
Decide where in the tree you wish to set up your Tree Train. Your Tree Train
railways are designed to be assembled in a section of your tree that has a limb
spread of approximate 35 inches in diameter or less (Figure 2a).
OPEN TREE CLAMP
Take tree clamp apart by loosening the 4 screws. Position the 2 halves on either
side of a clear (branchless) 3-4 inch portion of the tree trunk (Figure 2b).
10 TREE TRAIN
INSTALL STABILIZERS AND CLOSE CLAMP
Slide stabilizers into the slots located at the bottom of the opened tree clamp
(Figure 2c). Close the clamp around the tree trunk and secure together with the
4 screws. Tighten each screw a little at a time while alternating sides until clamp
is centered and snug around trunk.
TIGHTEN TREE CLAMP USING GRIPPERS AND STABILIZERS
To eliminate any play between the tree trunk and the tree clamp, tighten the grip-
pers and stabilizers a little at a time until snug (Figure 2d).
IMPORTANT: Be sure the attached tree clamp is COMPLETELY TIGHTE-
NED (does not wiggle), LEVEL AND CENTERED on the trunk before pro-
ceeding. This will help ensure that your railways are set up correctly and
allow moving train to operate with optimal eciency.
3. Connect Support Struts
Line up a support strut as indicated (Figure 3a) and slide into a grooved channel
on the tree clamp. Use rm and steady pressure as you push the end of the sup-
port strut down into the groove until it locks into position (Figure 3b). Repeat until
8 support struts are connected to the tree clamp.
