Karma TIGER 8A Manuel utilisateur

www.karmaitaliana.it

Manual de Instruções

Instruction manual

TIGER 8A -TIGER 10A

TIGER 12A -TIGER 15A

TIGER 8 -TIGER 10

TIGER 12 -TIGER 15

Obrigado por escolher a

marca KARMA

O produto KARMA que você comprou é o resultado de

um projeto preciso por engenheiros especializado.

Para o seu fabrico são utilizados materiais de alta

qualidade para garantir o funcionamento ao longo do

tempo. O produto é feito em conformidade com

regulamentos rigorosos impostos pela União

Europeia que garantem de conabilidade e

segurança. Recomendamos ler este manual com

atenção antes de começar a usar o aparelho, para

explorar plenamente o seu potencial. Esperamos que

que satisfeito com o sua compra e agradecemos

novamente pela conança depositada na nossa

marca e convidamos uma visita ao nosso site:

www.karmaitaliana.pt

onde encontrará toda a gama de produtos KARMA,

juntamente com informações úteis e atualizações.

Thank you for choosing

KARMA brand

The KARMA product you have purchased is

the result of careful planning by specialized

engineers. High quality materials were used

for its construction, to ensure its functioning

over time. The product is manufactured in

compliance with the strict regulations imposed

by the European Union, a guarantee of reliability

and safety. We suggest to read this manual

carefully before starting using the device, in

order to take advantage its full potential.

Hoping that you will be satised of your

purchase, we thank you again for your trust in

our brand and we invite you to visit our website

www.karmaitaliana.it

where you will nd the whole range of KARMA

products, along with useful information and

updates.

Shipments and complaints

When purchasing or receiving the product,

open the box and carefully check the content,

to make sure that all parts are present and in

good condition.

Report any transport damage suffered by the

device to the seller immediately.

If you send the product for repair, it must be

shipped with complete original packaging: we

therefore recommend to keep it, along with the

invoice or the purchase receipt.

Envios e reclamações

Ao comprar ou receber o produto, abra a caixa

e verique cuidadosamente o conteúdo, para

certicar-se de que todas as peças estão

presentes e em boa condição.

Comunique qualquer dano de transporte

sofrido pelo dispositivo ao vendedor

imediatamente. Se enviar o produto para

reparação, ele deve ser enviado com

embalagem original completa: nós portanto,

recomendamos mantê-lo juntamente com o

fatura ou recibo de compra.

Precauções e

avisos

•Conserve este manual para consulta futura mesmo

que ofereça o equipamento a outra pessoa.

•O equipamento funciona com corrente perigosa de

230V. Não abra ou tente fazer reparações no

interior. Siga sempre as instruções do manual.

Corre risco de choque eléctrico em caso de mau

uso.

Assegure-se que liga sempre o equipamento à

voltagem correcta.

Evite utilizar o equipamento em:

- locais com temperatura superior a 35°C

- locais sujeitos a vibrações ou impactos

- locais expostos à chuva ou humidade

No caso de existir um problema de funcionamento

não continue a utilizar o equipamento. Não tente

reparar o equipamento. Contacte a assistência

autorizada. Reparações por pessoal não

especilizado podem trazer danos ao equipamento

e à pessoa.

Desligue da corrente quando não está a ser

utilizado.

Espere que arrefeça antes de o limpar.

Não ligue e desligue o equipamento entre

espaços curtos de tempo. Reduz o tempo de vida

do aparelho.

Nunca desligue o equipamento simplesmente

desligando o cabo de alimentação.

Verique periodicamente o estado do cabo de

alimentação.

Cautions and

warnings

•Keep this user manual for future reference and

include it if you give the product to another

user.

•This device works with dangerous 230V mains

power. Do not open or try to operate inside

and always follow carefully the instructions

indicated on this manual. In case of wrong use

an electric shock may occur.

•Always make sure to connect the device to a

power source with correct voltage.

•Avoid using the unit:

- in places with temperatures above 35 ° C

- in places subject to vibrations and / or

possible impacts

- in places exposed to rain or humidity.

•In the event of a serious operating problem,

stop using the product immediately.

Never try to repair the product by yourself, but

contact the authorized technical service center.

Repairs carried out by unskilled persons could

lead to serious damages both to the xture

and to people.

•Disconnect the unit from power when it is not

used or if a fuse inspection is necessary.

•Wait for the product to cool before cleaning or

maintenance.

•Do not turn the product on and off at short

intervals, it may reduce the life of the device.

•Never disconnect the product from the power

source by pulling on the cord.

•Periodically check the condition of the power

cord.

COLUNAS PASSIVAS

TIGER 8/ TIGER 10/

TIGER 12/ TIGER 15

COLUNAS ACTIVAS

TIGER 8A/ TIGER 10A/

TIGER 12A/ TIGER 15A

Características

- O corpo desta coluna é feito com um polímero de

alto impacto no molde de injeção. É leve e resistente.

É fácil de transportar graças à pega de transporte.

- A qualidade do woofer torna-o particularmente

potente e garante baixa distorção e alta sensibilidade,

graças ao cone de alumínio.

- O driver do diafragma de titânio e a membrana

extremamente leve, permite atingir uma frequência de

20KHz.

- O crossover tem um capacitor de polipropileno de

alta qualidade, retardante de chama e de baixa

indutância. O circuito é equipado com um sistema de

limitação para reduzir o risco de danificar o driver.

- A coluna activa está equipada com um novo

processador A.A.S.S. (Sistema Servo de Amplitude

Automática) que garante proteção total dos

transdutores e melhoria da desempenho acústico.

PASSIVE SPEAKER

TIGER 8/ TIGER 10 /

TIGER 12 / TIGER 15

ACTIVE SPEAKER

TIGER 8A/ TIGER 10A /

TIGER 12A / TIGER 15A

Features

- This speaker’s cabinet is realized with a high

impact, injection molded polymer. It is at the same

time light and resistant. Easy to carry thanks to the

practical handle.

- It is characterized by high power and low distortion,

thanks to the quality of its woofer with aluminium

frame.

- The dirver with titanium diaphragm and ligh mass

voice coil, allows to reach a frequency of 20.000 Hz.

- The crossover adopts a high quality polypropylene

condenser, with ame proof resistor and and low

inductance. The auto-limiting protection circuit

reduces the risk to damage the driver.

- The active speaker is endowed with the new

A.A.S.S (Automatic amplitude servo system)

processor, ensuring total protection of the

transducers and improvement of the acoustic

response.

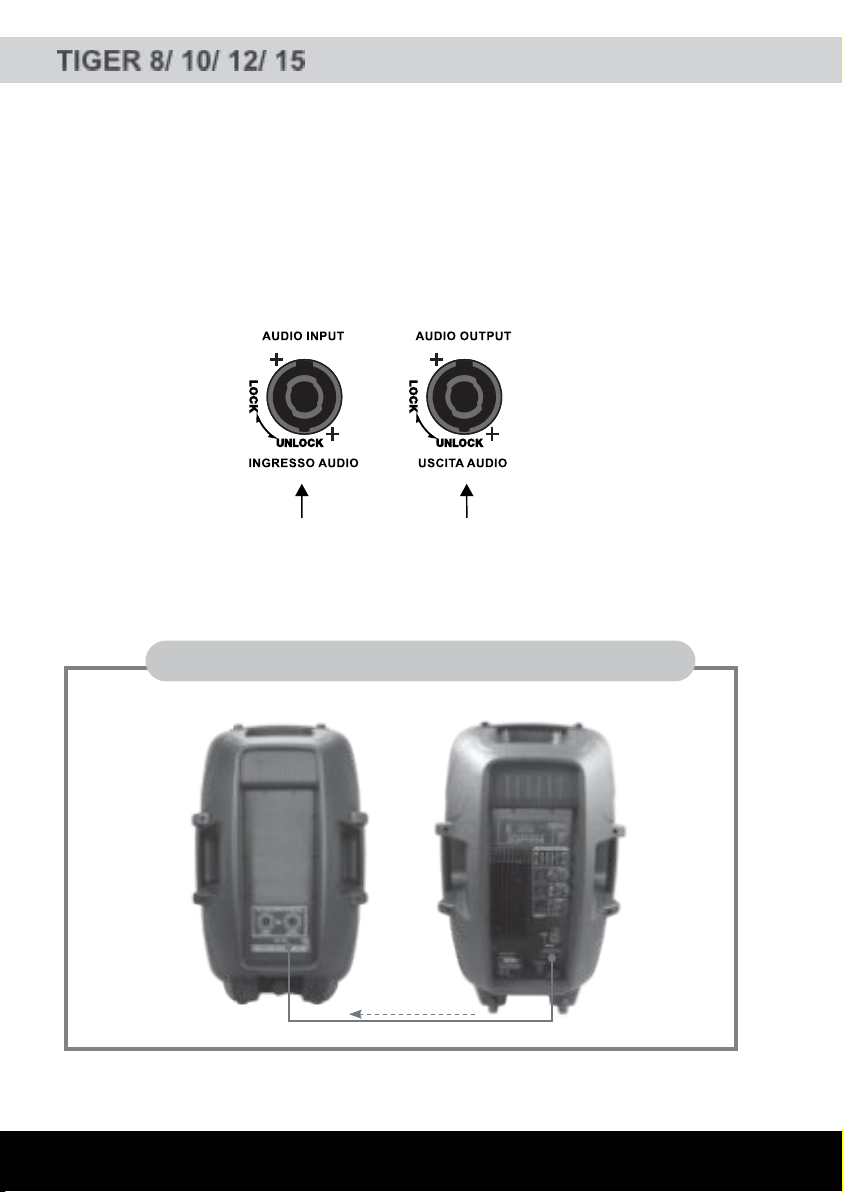

Ligações

Para os modelos de 8”/10”/12”/15”

Entrada de Audio

Para receber sinal do amplicador a coluna

utiliza cha speakon. Pode utilizar esta entrada

para ligar uma coliuna activa da mesma série.

Saída de Audio

É possível enviar o sinal para outra coluna

passiva que pode ser ligada através de uma

cha speakon.

COLUNA PASSIVA PASSIVE SPEAKER

PASSIVA/PASSIVE

ACTIVA/ACTIVE

Ligue facilmente uma coluna passiva a uma activa recorrendo a um cabo speakon

Connect easily the active speaker to the passive one through a Speakon cable

COME COLLEGARLE?/HOW TO CONNECTTHEM?

CONNECTIONS

For 8”/10”/12”/15” passive speakers

Audio input

To receive the signal from the amplier use

a speakon connector. You can use this input

to connect an active speaker of the same

series.

Audio output

It is possible to send the output signal to

another passive speaker, which can be

connected here using a speakon connector.

T I G E R 8 A

MADE IN CHINA

SON NELPERSER VICEQUA LIFI EDTORVI CING

REF ER

NSI DE,IPART SABL EVIC E-SE RUSER

BAC K)

(ORCOV ERREM OVENOT

ELE CTRI C

SHO CK. DO

TO RE DUCE TH E RISK OFCAU TION

AC230V 50HZ

MI CRO

COLUNA ACTIVA/

ACTIVE SPEAKER

L O C K

U N L O C K

MADE IN CHINA

SONNELPERSERVIC EQUALIF IEDTORVI CING

REFER

NSIDE,IPART SABLEVICE-SE RUSE R

BACK)

(ORC OVERREMOVENOT

ELECTR IC

SHOCK. D O

TO RE DUCE THE RISK OFCAUTIO N

T I G E R 1 0 A

MI CRO

COLUNA ACTIVA/

ACTIVE SPEAKER

COLUNA ACTIVA/

ACTIVE SPEAKER

COLUNA ACTIVA

TIGER 8A - TIGER 10A

TIGER 12A - TIGER 15A

1. MODULO MP3

Utilize a tecla de navegação e o display para

escolher as funções do equipamento. Na página

11 encontrará mais informação.

2. REGULAR VOLUME MP3

Utilize para ajustar o volume do módulo MP3

onde vai ligar o seu equipamento (só para

TIGER 12A e 15A)

3. REGULAR VOLUME MIC

Use para ajustar o volume do microfone ligado na

entrada 15.

4. EQUALIZADOR DE 5 BANDAS

Equalizador gráco para ajustar as frequências

desejadas (só para TIGER 12A e 15A)

5. LINE VOL

Use para ajustar o volume das fontes de audio

ligadas à entrada 14.

6. MASTER VOLUME

Controlo de volume geral de toda a mistura

7. REGULAÇÃO TREBLE

Regule os tons agudos (só para TIGER 8A

e 10A)

8. REGULAÇÃO BASS

Regule os tons graves (só para TIGER

8A e 10A)

9. SPEAKER OUT 8Ω

(Só para TIGER 10A, 12A e 15A)

Utilize esta entrada apenas para ligar uma coluna

passiva (serie Tiger passiva)

10. FICHA AC (com fúsivel)

Para ligar o cabo AC incluído

11. BOTÃO ON/OFF

Para ligar e desligar o equipamento

ACTIVE SPEAKER

TIGER 8A - TIGER 10A

TIGER 12A - TIGER 15A

1. MP3 MODULE

Use the navigation key and the display to

manage the product’s main functions. On

page 11 you will nd information regarding

the MP3 module.

2. REGOLATORE VOLUME MP3

Use it to adjust the volume of MP3 module,

where you will connect your devices (only

for Tiger 12A and 15A)

3. MIC VOLUME CONTROL

Use it to adjust the volume of the

microphone connected to input 15.

4. 5 BAND EQUALIZER

Graphic equalizer to adjust the volume at

will (only for Tiger 12A and 15A)

5. LINE VOL

Use it to adjust the volume of the audio

sources connected to input connectors 14

6. MASTER CONTROL

General volume control for the whole mixing

7. TREBLE CONTROL

High tones control (only for Tiger 8A and

10A)

8. BASS CONTROL

Bass tones control (only for Tiger 8A and

10A)

9. SPEAKER OUT 8Ω

(only for Tiger 10A, 12A and 15A)

Use this socket to connect a further passive

speaker, only (Tiger passive series)

10. AC SOCKET (with fuse)

Connect the power cable included in the

package

11. ON/ OFF SWITCH

Use it to turn on/off the product

12. VOLTAGE SELECTOR

Use it to select the correct input voltage (only

for TIGER 12A and 15A)

13. LINE OUT

It will allow you to connect amplication

devices. The signal coming from this socket is

a pre-amplied one (XLR connector for TIGER

12A and 15A; jack 6,3 mm mono socket for

TIGER 10A)

14. LINE IN

Through these sockets you can connect

external line devices (such as CD players,

PCs). (RCA + XLR for TIGER8A and 10A)

(RCA + XLR+ jack 3,5mm ST for TIGER 12A

and 15A)

15. MICROPHONE INPUT

You can connect here a wired dynamic

microphone or a wireless microphone with XLR

or jack 6,3 mm mono connector.

16. POWER LED

It lights on to indicate the xture’s correct

powering

17. CLIP LED

This led indicates that the level of a source is

too high. In this case we suggest to reduce

immediately the level, adjusting the volume of

the input you are using.

If the led ashes occasionally this is

acceptable, but if it remains permanently on

there is the risk to damage denitively the

speaker.

12. SELECTOR DE VOLTAGEM

Utilze para selccionar a voltagem correcta

(Apenas para TIGER 12A e 15A)

13. LINE OUT

Permite ligar a amplicadores. O sinal

proveniente desta saída é pré amplicado.

(cha XLR para TIGER 12A e 15A; cha

jack 6,3mm mono para TIGER 10A)

14. LINE IN

Através destas chas pode ligar equipamentos

externos (Lettori CD, PC...)

(RCA + XLR para TIGER 8A e 10A )

(RCA + XLR + Jack 3,5mm ST para TIGER

12A e 15A)

15. FICHA DE MICROFONE

Pode ligar aqui um microfone com os dinâmico

ou um microfone sem os através de XLR ou

Jack 6,3mm mono

16. LED

Acende para indicar a correcta alimentação do

equipamento

17. LED CLIP

Este led indica que o nível da fonte está

demasiado elevado. Neste caso sugerimos que

reduzir imediatamente o nível, ajustando o

volume.

Se o led piscar ocasionalmente é aceitável mas

se permanecer ligado há o risco de dano

denitivo do equipamento.

Autres manuels pour TIGER 8A

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Karma Intervenants

Karma

Karma HPSB 10 Manuel utilisateur

Karma

Karma HPS B6M Manuel utilisateur

Karma

Karma PSB 12 Manuel utilisateur

Karma

Karma CSL 310T Manuel utilisateur

Karma

Karma GT 1230 Manuel utilisateur

Karma

Karma BX 5210LED Manuel utilisateur

Karma

Karma CSL 620 Manuel utilisateur

Karma

Karma BX 7408 Manuel utilisateur

Karma

Karma HPS 44 Manuel utilisateur

Karma

Karma VORTEX 4 Manuel utilisateur

Karma

Karma CAMALEON Manuel utilisateur

Karma

Karma 10W MINI MEGAPHONE Manuel utilisateur

Karma

Karma BX 6822AB Manuel utilisateur

Karma

Karma MX 4807 Manuel utilisateur

Karma

Karma BM 108TX Manuel utilisateur

Karma

Karma BX 7412A Manuel utilisateur

Karma

Karma BX 7408A Manuel utilisateur

Karma

Karma HPSB 212 Manuel utilisateur

Karma

Karma BX 7412A Manuel utilisateur

Karma

Karma HPS B10 Manuel utilisateur

Karma

Karma BX 7408A Manuel utilisateur

Karma

Karma HPS B12S Manuel utilisateur

Karma

Karma BS 83 Manuel utilisateur

Karma

Karma BM 863 Manuel utilisateur

Manuels Intervenants populaires d'autres marques

argon audio

argon audio IE20 Manuel utilisateur

Denon

Denon SC-N7 Manuel utilisateur

Gemline

Gemline Ace 3952 Manuel utilisateur

Focal

Focal ON WALL 300 Mode d’emploi

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuel utilisateur

SoundLogic

SoundLogic BCCS-6/6395 Manuel utilisateur

Peavey

Peavey DTH 218 Manuel utilisateur

Avantree

Avantree Pluto Air Manuel utilisateur

Morel

Morel Integra Series INTEGRA OVATION 4 Manuel utilisateur

Oppo

Oppo SONICA Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Rocksteady

Rocksteady Stadium Manuel utilisateur

Bowers & Wilkins

Bowers & Wilkins 4 Manuel utilisateur

Sonance

Sonance SONOS OUTDOOR Series Manuel utilisateur

Electro-Voice

Electro-Voice EVID FM4.2 Manuel utilisateur

Pioneer

Pioneer XW-HTD630 Manuel utilisateur

Onn

Onn BWA16AA002 Manuel utilisateur

HP GL313AA - USB Speakers PC Multimedia Manuel utilisateur
