Kärcher 2000 E Manuel utilisateur

Kärcher 2000 E

1.892-121

5.951-556 (05/95)

1. Motorgehäuse 5. Ein-Aus-Schalter 10. Lenkrollen

2. Filterdeckel 6. Flachfaltenfilter 11. Räder mit Achse

3. Filter-Überwachung 7. Deckel-Verschluß 12. Feststellbremse

4. Gebläseanschluß mit 8. Kabelhalter 13. Behälter-Verschluß

Schutzklappe 9. Saugschlauch-Anschluß 14. Schmutzbehälter

1. Compartiment du moteur 5. Interrupteur marche-arrêt 10. Roulettes directrices

2. Couvercle filtrant 6. Filtre à plis plats 11. Roues sur axes

3. Surveillance du filtre 7. Fermeture du couvercle 12. Frein d'immobilisation

4. Raccord de soufflage avec 8. Porte-câble 13. Fermeture de la cuve

clapet protecteur 9. Raccord du flexible d'aspiration 14. Cuve de l'aspirateur

1. Cassa motore 5. Interruttore Inserito/Disinserito 10. Rulli di guida

2. Coperchio filtro 6. Filtro pieghevole piatto 11. Ruote con asse

3. Sorveglianzafiltro 7. Clipdi chiusura 12. Freno di stazionamento

4. Collegamento girante con 8. Supporto cavi 13. Clip di chiusura

calotta di protezione 9. Raccordo tubo di aspirazione 14. Contenitore

1. Motor housing 5. On/Off switch 10. Steering rollers

2. Filter cover 6. Flat folding filter 11. Whhels with axle

3. Filter monitor 7. Cover lock 12. Parking brake

4. Fan connection with 8. Cable holder 13. Container lock

protective flap 9. Suction hose connection 14. Dirt container

NEDERLANDS

1. Motorhuis

2. Filterdeksel

3. Filterbewaking

4. Blaasaansluiting met beschermklep

5. Aan/uit-schakelaar

6. Harmonicafilter

7. Dekselsluiting

8. Kabelhouder

9. Zuigslangaansluiting

10. Rolwieltjes

11. Wielen met as

12. Vastzetrem

13. Reservoirsluiting

14. Vuilreservoir

ESPAÑOL

1. Alojamiento del motor

2. Tapa del filtro

3. Control del filtro

4. Conexión ventilador con cubierta

protectora

5. Interruptor

6. Filtro de pliegues planos

7. Cierre de la tapa

8. Soporte de cable

9. Conexión para la manguera

10. Rodillos de inversión

11. Ruedas con eje

12. Freno de fijación

13. Cierre de la cámara

14. Contenedor de la suciedad

PORTUGUES

1. Carcaça do motor

2. Tampa do filtro

3. Controlo do filtro

4. Ligação do ventilador com tampa

de protecção

5. Interruptor liga/desliga

6. Filtro de dobras planas

7. Fecho da tampa

8. Porta-cabo

9. Ligação para mangueira de

aspiração

10. Rolos de guia

11. Rodas com eixo

12. Travão de imobilização

13. Tampa do depósito

14. Depósito de sujidade

DANSK

1. Motorhus

2. Filterdæksel

3. Filterkontrol

4. Tilslutning til kompressor med klap

5. Start/stop-knap

6. Harmonikafilter

7. Lukkemekanisme for dæksel

8. Kabelholder

9. Tilslutning for slange

10. Drejelige hjul

11. Hjul med aksel

12. Bremse

13. Lukkemekanisme for beholder

14. Smudsbeholder

NORSK

1. Motorhus

2. Filterdeksel

3. Filterkontroll

4. Blåsetilkopling med

beskyttelsesklaff

5. Av/på-bryter

6. Flatt foldefilter

7. Deksellås

8. Kabelholder

9. Tilkopling for slange

10. Styreruller

11. Hjul med aksel

12. Parkeringsbremse

13. Lås for beholder

14. Støvbeholder

SLO

1. Ohišjemotorja

2. Pokrovzafilter

3. Nadzorovanjefiltra

4. Priključekzaodpihovanjezvarnosno

zaklopko

5. Vključnostikalo

6. Gubastifilter

7. Zakloppokrova

8. Držalozakabel

9. Priključekzasesalnocev

10. Obračalnakoleščka

11. Koleščkazosjo

12. Zavorazafiksiranjesesalnika

13. Zaklopzbiralnika

14. Zbiralnikzaumazanijo

ČESKY

1. Krytsmotorem

2. Víkofiltru

3. Kontrolafiltru

4. Přípojkadmychadlasochrannou

klapkou

5. VypínačZAP/VYP

6. Plochýskládanýfiltr

7. Uzávěrvíka

8. Držákkabelu

9. Přípojkanasávacíhadice

10. Vodicíkolečka

11. Kolečkasnápravou

12. Zajišťovacíbrzda

13. Uzávěrnádoby

14. Nádobananečistoty

SUOMI

1. Mootoriosa kansineen

2. Suodattimen kansi

3. Suodattimen valvonta

4. Puhaltimen liitäntä ja

sen suojalevy

5. Virtakytkin

6. Lamellisuodatin

7. Kannen lukitus

8. Johdon pidin

9. Imuletkun liitäntä

10. Ohjaavat pyörät

11. Akseloidut pyörät

12. Lukitusjarru

13. Säillön lukitus

14. Likasäiliö

MAGYAR

1. motorház

2. szűrőfedél

3. szűrő-ellenőrzés

4. légfúvó-csatlakozásvédőkupakkal

5. kapcsoló

6. laposharmonikaszűrő

7. fedélzár

8. kábeltartó

9. szívótömlőcsatlakozója

10. kormányozhatókerekek

11. tengellyelrendelkezőkerekek

12. rögzítőfék

13. tartályzár

14. szeméttartály

SVENSKA

1. Motorhölje

2. Filterlock

3. Filter-övervakning

4. Fläktanslutning med

skyddsklaff

5. Strömbrytare

6. Dragspelsfilter

7. Låsmekanism

8. Sladdhållare

9. Slanganslutning

10. Styrhjul

11. Hjul med axel

12. Broms

14. Smutsbehållare

POLSKI

1. Obudowasilnika

2. Pokrywafiltra

3. Kontrolafiltra

4. Przyłączedmuchawyzklapą

ochronną

5. Wyłącznik

6. Płaskifiltrfałdowany

7. Zamekpokrywy

8. Uchwytprzewoduelektrycznego

9. Przyłączewężassącego

10. Kółkasamonastawcze

11. Kółkanaosi

12. Hamulecpostojowy

13. Zamekzbiornika

14. Zbiornikbrudu

ÅëëçíéêÜ

1. ÊÝëõöïò êéíçôÞñá

2. ÊáðÜêé ößëôñïõ

3. ÅðéôÞñçóç ößëôñïõ

4. Óýíäåóç öõóçôÞñá ìå

ðñïóôáôåõôéêü êëáðÝôï

5. Äéáêüðôçò ON/OFF

6. Åðßðåäï ðôõ÷ùôü ößëôñï

7. ÁóöÜëåéá êáðáêéïý

8. ÓõãêñÜôçóç êáëùäßïõ

9. Óýíäåóç åýêáìðôïõ óùëÞíá

áíáññüöçóçò

10. Ôñï÷ßóêïé ïäÞãçóçò

11. Ôñï÷ïß ìå Üîïíá

12. ÖñÝíï áêéíçôïðïßçóçò

13. ÁóöÜëåéá äï÷åßïõ

14. Äï÷åßï ñýðùí

5.951-556

1. Wichtige Hinweise

Beachten Sie bitte vor Inbetriebnahme folgen-

de Punkte:

• Bei Transportschäden, bitte sofort Ihren

Händler informieren.

• Das Zubehör komplett aus dem Karton ent-

nehmen.

• Den Sauger nur an einer ordnungsgemäßen

Schuko-Steckdose betreiben. Notwendige

Netzabsicherung siehe Technische Daten.

• Der Sauger ist nicht geeignet zur Absau-

gung gesundheitsgefährdender Stäube, wie

z.B. Asbest. Für solche Anwendungen wen-

den Sie sich bitte an Ihre Kärcher Niederlas-

sung oder Ihren Kärcher Händler.

Sicherheitshinweise

BittebeachtenSie folgende Sicherheitshinweise.

• Vor allen Wartungsarbeiten den Netzstecker

aus der Steckdose ziehen.

• Vor jeder Anwendung das Netzkabel auf Ver-

letzung oder Alterungsschäden untersuchen.

• Den Sauger nicht benutzen, falls das Netz-

kabel nicht einwandfrei ist.

• Darauf achten: Nie das Netzkabel durch

Überfahren, Quetschen, Zerren oder derglei-

chen beschädigen.

• Austausch des Netzkabels nur durch den

Elektro-Fachmann oder dem autorisierten

Kärcher-Kundendienst.

Dabei nur das Originalkabel H05 VV - F 2x1

verwenden (Bestell - Nr. 6.647-053).

VORSICHT !

Saugen Sie niemals:

•heiße Asche

•explosive Flüssigkeiten

dazu zählen Benzin, Farbverdünner oder

Heizöl, da diese durch Verwirbelung mit

der Saugluft explosive Dämpfe bilden.

•Azeton

•unverdünnte Säuren und Lösungsmittel

2. Technische Daten

Netzanschluß 230 V

1~50/60 Hz

Stromaufnahme 4,4 A

Netzabsicherung (träge) 10 A

Leistung (Saugturbine):

P MAX 1200 Watt

PNENN 1000 Watt

Luftmenge 58 l/s

Vakuum 145 mbar

Fassungsvermögen

- Festkörper 27 l

- Flüssigkeiten 18 l

Schalldruckpegel 72 dB (A)

Länge 430 mm

Breite 370 mm

Höhe 485 mm

Gewicht ca. 7 kg

technische Änderungen vorbehalten

Stromlaufplan

B1 Elektroden

C1 Entstörkondensator

M1 Saugturbine

N1 Abschaltelektronik

S1 Schalter Turbine

X1 Stecker

5.951-556

3. Erstmontage

So bauen Sie Ihren Sauger zusammen.

• Beide Behälter-Verschlüsse öffnen und das

Motorgehäuse abheben.

• Den Schmutzbehälter umgekehrt aufstellen.

• Beide Lenkrollen in die vorgesehenen Löcher

drücken, bis sie einrasten.

• Die Achse der Räder in die Führung drücken.

Dazu zuerst die Lagerscheiben nach links

und rechts außen zu den Rädern schieben.

Eventuell die Feststellbremse zurückdrücken.

• Zum Trockensaugen die beigelegte Papierfil-

tertüte auf den Saugstutzen stecken.

- Filter dabei nur am Karton halten.

• Schutzkarton über die Filtertüte klappen.

• Das Motorgehäuse auf den Schmutzbehälter

setzen und verschließen.

5.951-556

5. Anwendung

So setzen Sie Ihren Sauger optimal ein.

Hinweis:

Der Flachfaltenfilter muß immer im

Sauger eingebaut bleiben.

Trockensaugen

Sie können Trockenschmutz mit und ohne Pa-

pierfiltertüte problemlos aufsaugen.

Bei Feinschmutz empfehlen wir grundsätzlich

die Papierfiltertüte zu verwenden.

Mit der Papierfiltertüte erhalten Sie:

- eine wesentlich höhere Staubrückhaltung.

- einfache und hygienische Staubentsorgung.

Naßsaugen

• Grundsätzlich ohne Papierfiltertüte arbeiten.

• Schmutzbehälter leeren, damit Schlammbil-

dung vermieden wird.

• Ist der Schmutzbehälter voll, schaltet der

Sauger automatisch ab.

Hinweis:

Nach dem Entleeren den Ein-Aus

Schalter zweimal betätigen.

Niemals explosive Flüssigkeiten (z.B. Benzin,

Diesel, Heizöl), Säuren oder Lösungsmittel

aufsaugen!

4. Inbetriebnahme

So machen Sie Ihren Sauger betriebsbereit.

• Den Saugschlauch in den Anschluß schie-

ben, bis er einrastet.

• Die beiden Saugrohre zusammenstecken

und mit dem Saugschlauch verbinden.

• Die benötigte Düse auf das Saugrohr stecken

(siehe "Düsen auswählen").

• Netzstecker in Steckdose stecken.

• Den Sauger einschalten.

5.951-556

Düsen auswählen

Welche Düse Sie für welchen Anwendung ver-

wenden, siehe Anwendungstabelle.

Gebläseanschluß

Ihr Sauger hat auch einen Gebläseanschluß.

So wird´s gemacht:

• Schutzklappe öffnen.

• Den Saugschlauch in den Blasanschluß

schieben bis er einrastet.

Praktische Anwendungsbeispiele

• Saugschlauch innen trocknen

• Saugschlauch freiblasen

• ausblasen von Heimwerkgeräten

• ausblasen von schwer zugänglichen Stellen

• zusammenblasen von Laub

Spezialzubehör

Möchten Sie Ihren Sauger im Haushalt einset-

zen empfehlen wir Ihnen unser Haushaltsset

(Bestell-Nr. 2.638-096).

Anwendungs-

beispiele Düse Papier-

filtertüt

Autoinnenraum,

Sitzpolster, Teppich Fugendüse ja

Hobelspäne / Säge-

mehl im Hobbyraum Grobschmutz

düse nein

verstopfter Abfluß im

Waschbecken oder

Waschküche

Fugendüse nein

zerbrochene

Flasche

auf Fußboden

Grobschmutz

düse nein

Lichtschacht zum

Kellerfenster Fugendüse nein

Kalte Asche im

Kamin Fugendüse ja

trockener Staub wie

Zement, Bohrstaub Grobschmutz

oder

Fugendüse

Wasserlachen,

Pfützen in der

Waschküche

Grobschmutz

düse nein

Feststellbremse

Ihr Sauger ist mit einer Bremse ausgerüstet,

die mit dem Fuß betätigt wird.

5.951-556

Weiteres praktisches Spezialzubehör:

- Naßsaugdüse NW 60 (Bestell-Nr. 6.903-

356)

Zum Rückstandsfreien Naßsaugen auf glat-

ten Böden wie Fliesen, Klinker, Linoleum und

Beton.

- Reduzierstück NW 60 auf NW 35

(Bestell-Nr. 6.902-016)

- Reduzierstück NW 37 auf NW 35

(Bestell-Nr. 6.902-058)

- Saugrohr NW 35 (Bestell-Nr. 6.900-514)

aus Metall, für harten und häufigen Einsatz.

- Krümmer NW 35 (Bestell-Nr. 6.900-519)

aus Metall, für harten und häufigen Einsatz.

- Naßsaugdüse NW 35 (Bestell-Nr. 6.903-

284)

passend zu den Metallrohren für leichtes,

rückstandsfreies Naßsaugen auf glatten Bö-

den.

- Allzweckbürste NW 35 (Bestell-Nr. 6.900-

425)

zum gleichzeitigen Wegbürsten und Aufsau-

gen von festhaftendem Staub, z.B. bei Pol-

stermöbeln und Autositzen.

Achtung:

Falsches, nicht passendes oder defektes

Zubehör beeinträchtigt die Funktion Ihres

Saugers. Die Verwendung ist gefährlich.

Fragen Sie nach passendem und geprüftem

Zubehör. Original Zubehör ist sinnvoll und

maßgeschneidert.

6. Aufbewahrung

• Sauger ausschalten.

• Nasser Schmutz entwickelt nach kurzer Zeit

Faulstoffe. Deshalb den Schmutzbehälter

entleeren und reinigen.

• Nach Aufsaugen von klebrigen Flüssigkeiten

das Zubehör auswaschen.

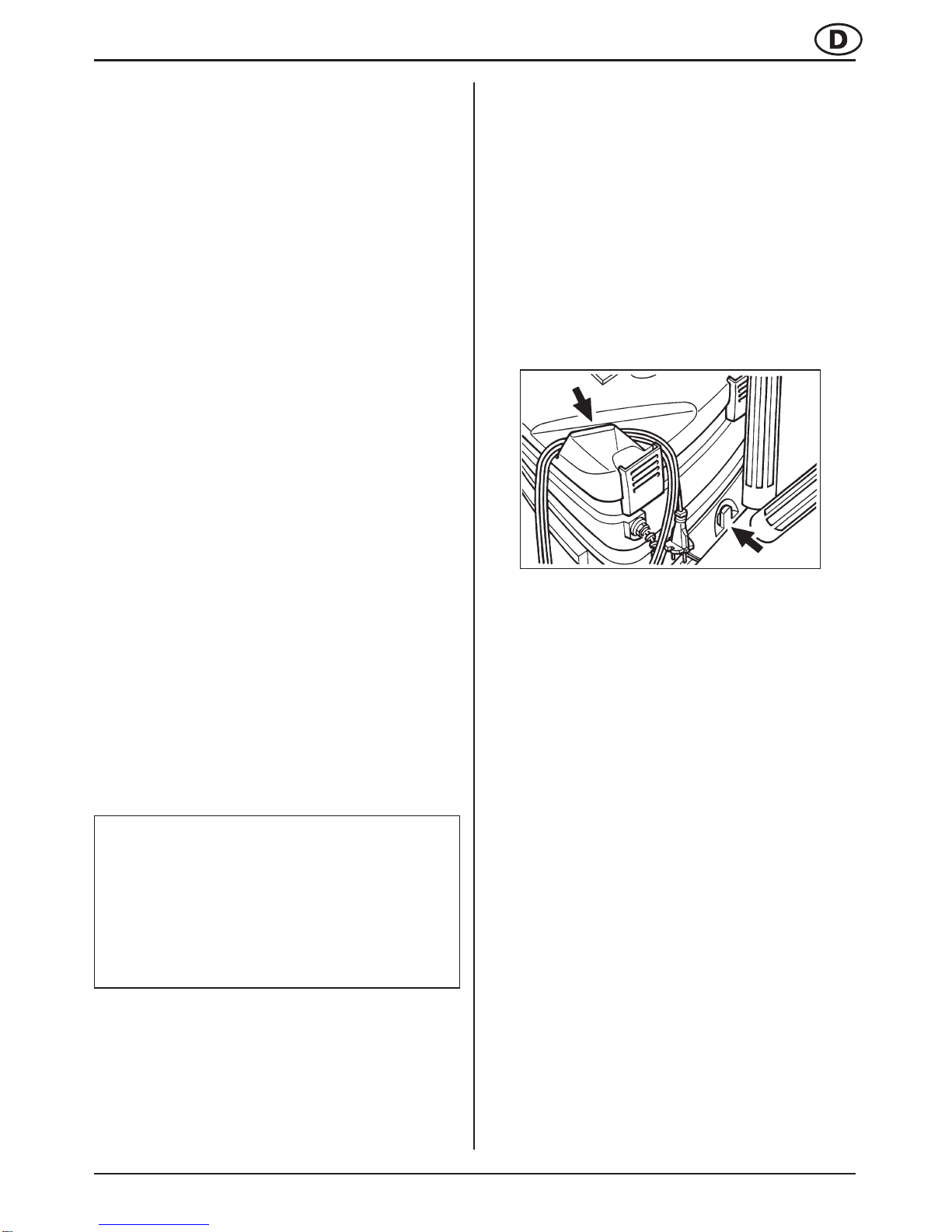

• Netzkabel aufwickeln und auf Kabelhalter ab-

legen.

• Zubehör auf Zubehörhalter stecken.

5.951-556

7. Pflegehinweise

So pflegen und reinigen Sie Ihren Sauger.

Achtung:

Vor allen Wartungsarbeiten den Netzstecker

aus der Steckdose ziehen.

Papierfiltertüte

(Bestell-Nr. 6.904-072 - 5 St.).

So wechseln Sie die volle Papierfiltertüte aus.

• Den Behälterverschluß öffnen und das Motor-

gehäuse abheben.

• Papierfiltertüte vom Saugstutzen abziehen,

diese dabei nur am Karton halten.

• Neue Papierfiltertüte auf Saugstutzen stek-

ken.

- Filter nur am Karton halten.

• Schutzkarton über die Filtertüte klappen.

Hinweis:

Papierfiltertüte nur in trockenen Be-

hälter einsetzen.

• Das Motorgehäuse auf den Schmutzbehälter

setzen und Behälter verschließen.

Flachfaltenfilter

(Bestell-Nr. 6.904-068)

So reinigen oder wechseln Sie den Flach-

faltenfilter.

• Deckel-Verschluß öffnen und Deckel aufklap-

pen.

• Flachfaltenfilter herausnehmen und abklopfen.

• Falls der Schmutz sich nicht löst, den Filter un-

ter fließendem Wasser säubern. (Filter dann

trocknen lassen).

5.951-556

• Nur bei hartnäckigen Verschmutzungen, die sich

nicht auswaschen lassen, den Filter wechseln.

• Bei beschädigtem Filter unbedingt neuen Fil-

ter verwenden.

• Filter wieder einsetzen.

Schmutzbehälter

Behälter-Verschluß öffnen, das Motorgehäuse

abnehmen, den Schmutzbehälter entleeren

und wenn notwendig auswaschen.

Zubehör

Saugschlauch, Saugrohre, Düsen können mit

Wasser ausgespült werden.

Achtung:

Die Verwendung von anderen als den Origi-

nal Kärcher Ersatzteilen kann zu Störungen

und auch zu schlimmen Unfällen führen,

wenn diese Teile nicht ordnungsgemäß her-

gestellt sind, das Originalteil nicht genau er-

setzen oder zu unsicherem Betrieb führen.

Originalersatzteile bieten die Gewähr dafür,

daß Ihr Gerät auch in Zukunft sicher und stö-

rungsfrei betrieben werden kann.

• Deckel zuklappen und verschließen.

Füllstands-Elektroden

Ihr Sauger wird durch zwei Elektroden vor dem

Überfüllen beim Naßsaugen geschützt.

• Die Füllstand-Elektroden müssen bei starker

Verschmutzung gereinigt werden.

Table des matières

Langues :

Autres manuels Kärcher Aspirateur

Kärcher

Kärcher WD 5.5M Series Manuel utilisateur

Kärcher

Kärcher A 2204 Manuel utilisateur

Kärcher

Kärcher BRC 45 Manuel utilisateur

Kärcher

Kärcher CV 66/2 Manuel utilisateur

Kärcher

Kärcher RC 3000 Manuel utilisateur

Kärcher

Kärcher K 5.500 Manuel utilisateur

Kärcher

Kärcher NT 611 Eco KF Manuel utilisateur

Kärcher

Kärcher NT 65/2 ECO TC Manuel utilisateur

Kärcher

Kärcher HDS 995 M/MX Eco Manuel utilisateur

Kärcher

Kärcher SG 4/4 Manuel utilisateur

Kärcher

Kärcher NT 45/1 Tact Manuel utilisateur

Kärcher

Kärcher WD 3.300 M Manuel utilisateur

Kärcher

Kärcher NT 48/1 Manuel utilisateur

Kärcher

Kärcher NT 27/1 Advanced Manuel utilisateur

Kärcher

Kärcher IVC 60/24-2 Ap Manuel utilisateur

Kärcher

Kärcher CV 38/2 Manuel utilisateur

Kärcher

Kärcher T 10/1 eco!efficiency Manuel utilisateur

Kärcher

Kärcher A 2054 Me Manuel utilisateur

Kärcher

Kärcher WV 50 Manuel utilisateur

Kärcher

Kärcher A 2234 pt Manuel utilisateur

Kärcher

Kärcher SC 4.100 CB Manuel utilisateur

Kärcher

Kärcher SC 5 EasyFix Premium Manuel utilisateur

Kärcher

Kärcher NT 72/2 ECO TC Manuel utilisateur

Kärcher

Kärcher A 2656 X plus Manuel utilisateur

Manuels Aspirateur populaires d'autres marques

Bissell

Bissell LittleGreen Proheat 1425 Series Manuel utilisateur

Panasonic

Panasonic MC-YL637S147-AE Manuel utilisateur

NEFF

NEFF N17XH10 0 Series Manuel utilisateur

LG A9 Series Manuel utilisateur

Oreck

Oreck Cordless Captura BK51700 Series Manuel utilisateur

Kogan

Kogan KAVACROBVWA Manuel utilisateur

Kränzle

Kränzle VENTOS 50 ID Guide de l'utilisateur

EVVO

EVVO Ai35 Manuel utilisateur

DeWalt

DeWalt DWH200D Manuel utilisateur

Pontec

Pontec Pondomatic Vacuum Cleaner Manuel utilisateur

Cleanmaxx

Cleanmaxx PC-P007E Manuel utilisateur

Exido

Exido 240-114 Manuel utilisateur

RIDGID

RIDGID WD1685AU0 Manuel utilisateur

Ezviz

Ezviz RE4P Manuel utilisateur

STG global

STG global TANVAC HDV3000 Manuel utilisateur

Shark

Shark ROTATOR PRO COMPLETE NV550 Series Manuel utilisateur

Factory

Factory M3340 Manuel utilisateur

Shop-Vac

Shop-Vac VN92 SERIES Manuel utilisateur
