Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Lesen und beachten Sie vor der ersten Be-

nutzung des Gerätes diese Bedienungsan-

leitung und beiliegende Broschüre

Sicherheitshinweise für Bürstenreinigungs-

geräte und Sprühextraktionsgeräte,

5.956-251.

Gefahr

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Tod führt.

몇Warnung

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

Diese Scheuersaugmaschine wird zur

Nassreinigung von ebenen Böden einge-

setzt.

Eine Arbeitsbreite von 300 mm und ein

Fassungsvermögen der Frisch- und

Schmutzwassertanks von jeweils 4 l er-

möglichen eine effektive Reinigung kleiner

Flächen.

Der Netzbetrieb ermöglicht ein hohes Leis-

tungsvermögen ohne Arbeitszeitbegren-

zung.

Hinweis

Entsprechend der jeweiligen

Reinigungsaufgabe kann das Gerät mit

verschiedenem Zubehör ausgestattet wer-

den.

Fragen Sie nach unserem Katalog oder be-

suchen Sie uns im Internet unter www.ka-

ercher.com.

Verwenden Sie dieses Gerät ausschließ-

lich gemäß den Angaben in dieser Be-

triebsanleitung.

–Das Gerät darf nur zum Reinigen von

nicht feuchtigkeitsempfindlichen und

nicht polierempfindlichen Hartflächen

benutzt werden.

Der Einsatztemperaturbereich liegt zwi-

schen +5°C und +40°C.

–Das Gerät ist nicht geeignet zur Reini-

gung gefrorener Böden (z. B. in Kühl-

häusern).

–Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

–Das Gerät wurde für die Reinigung von

Böden im Innenbereich bzw. von über-

dachten Flächen entwickelt.

–Das Gerät ist nicht bestimmt für die Rei-

nigung öffentlicher Verkehrswege.

–Das Gerät ist nicht für den Einsatz in ex-

plosionsgefährdeten Umgebungen ge-

eignet.

Inhaltsverzeichnis

Sicherheitshinweise DE - 1

Funktion DE - 1

Bestimmungsgemäße Verwendung DE - 1

Umweltschutz DE - 2

Bedienelemente DE - 2

Erstinbetriebnahme DE - 2

Betrieb DE - 2

Transport DE - 4

Lagerung DE - 4

Pflege und Wartung DE - 4

Störungen DE - 5

Technische Daten DE - 7

CE-Erklärung DE - 8

Garantie DE - 8

Ersatzteile DE - 8

Sicherheitshinweise

Symbole in der Betriebsanleitung

Funktion

Bestimmungsgemäße

Verwendung

3DE

- 2

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

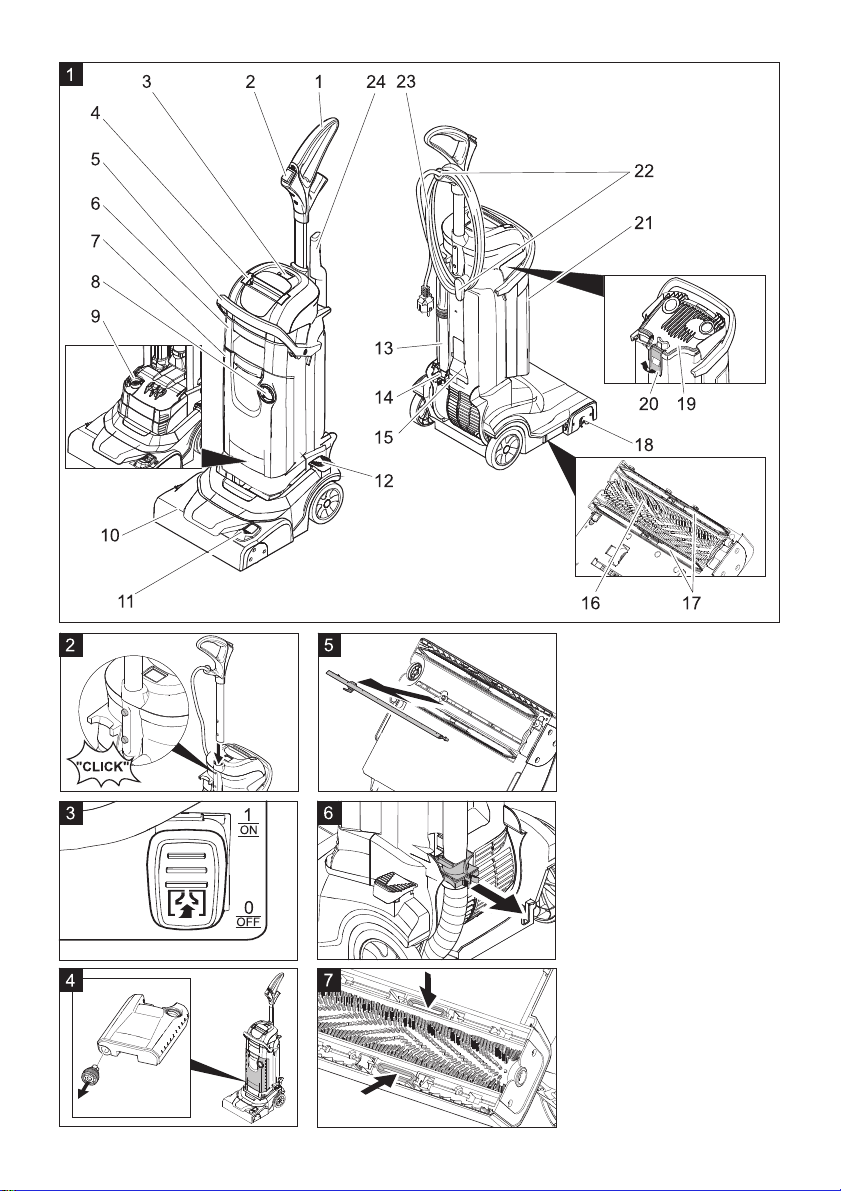

Bild 1, siehe Umschlagseite

1Griff

2 Schalter Wasserpumpe

3 Hauptschalter Bürst-/Saugbetrieb

4 Tragegriff

5 Tragebügel Schmutzwassertank

6 Schmutzwassertank

7 Frischwassertank

8 Verschluss Frischwassertank

9Sieb

10 Reinigungskopf

11 Pedal Saugbalkenanhebung

12 Entriegelung Parkstellung

13 Saugrohr

14 Verbindung Saugrohr

15 Saugdüse (nur BR 30/4 C Adv)

16 Bürstenwalze

17 Saugbalken

18 Entriegelungsknopf, Bürstenwalze

19 Deckel Schmutzwassertank

20 Verschluss

21 Füllstandsanzeige

22 Kabelhaken, drehbar

23 Netzkabel mit Netzstecker

24 Griff Saugrohr (nur BR 30/4 C Adv)

Bild 2, siehe Umschlagseite

ÎRohr am Ende des Griffs in die Öffnung

am Gerät einstecken.

ÎRasten drücken und Griff einschieben

bis er im Gerät einrastet.

ÎKabel im Gerät ausrichten und Deckel

anbringen, wie im Beilegeblatt gezeigt.

Vorsicht

Beschädigungsgefahr. Nur die empfohle-

nen Reinigungsmittel verwenden. Für an-

dere Reinigungsmittel trägt der Betreiber

das erhöhte Risiko hinsichtlich der Be-

triebssicherheit, Unfallgefahr und verrin-

gerter Lebensdauer des Gerätes.

Nur Reinigungsmittel verwenden, die frei

von Lösungsmitteln, Salz- und Flusssäure

sind.

Sicherheitshinweise auf den Reingungs-

mitteln beachten.

Hinweis

Keine stark schäumenden Reinigungsmit-

tel verwenden. Dosierhinweise beachten.

Empfohlene Reinigungsmittel:

ÎFrischwassertank vom Gerät abneh-

men.

ÎDeckel des Frischwassertanks öffnen.

ÎWasser-Reinigungsmittel-Gemisch ein-

füllen. Höchsttemperatur der Flüssig-

keit 50 °C.

ÎDeckel des Frischwassertanks schlie-

ßen.

ÎFrischwassertank in das Gerät einset-

zen.

Umweltschutz

Die Verpackungsmaterialien sind

recyclebar. Bitte werfen Sie die

Verpackungen nicht in den Haus-

müll, sondern führen Sie diese ei-

ner Wiederverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer

Verwertung zugeführt werden soll-

ten. Batterien, Öl und ähnliche

Stoffe dürfen nicht in die Umwelt

gelangen. Bitte entsorgen Sie Alt-

geräte deshalb über geeignete

Sammelsysteme.

Bedienelemente

Erstinbetriebnahme

Betrieb

Frischwassertank befüllen

Anwendung Reinigungs-

mittel

Unterhaltsreiniger alka-

lisch

RM 743

Unterhaltstreiniger sauer,

für Sanitärbereiche,

Schwimmbäder etc. Ent-

fernt Kalkablagerungen.

RM 738

4 DE

- 3

ÎUnteren Kabelhaken nach oben

schwenken und Kabel abnehmen.

ÎNetzkabel und Netzstecker auf Beschä-

digung und Bruch prüfen. Austausch

nur durch Kundendienst oder Elektro-

fachkraft vornehmen lassen.

ÎNetzstecker in Steckdose stecken.

Gefahr

Verletzungsgefahr durch elektrischen

Schlag aufgrund einer beschädigten Netz-

anschlussleitung. Netzanschlussleitung

nicht mit den rotierenden Bürsten in Berüh-

rung kommen lassen.

Vorsicht

Beschädigungsgefahr für den Bodenbelag. Die

Reinigungsmethode für starke Verschmutzung

darf nur bei dafür geeignetem Boden angewen-

det werden.

Beschädigungsgefahr für die Frischwasser-

pumpe bei Trockenlauf durch leeren Frisch-

wassertank. Füllstandsanzeige überwachen

und Schalter Wasserpumpe bei leerem Frisch-

wassertank ausschalten.

ÎPedal Saugbalkenanhebung in Stellung

„absaugen“ bringen (Bild 3 - Stellung „1/

ON“, siehe Umschlagseite).

ÎEntriegelung Parkstellung drücken und

Griff nach hinten schwenken.

ÎHauptschalter Bürst-/Saugbetrieb auf „1“

stellen.

ÎSchalter Wasserpumpe einschalten.

ÎGerät über die zu reinigende Fläche bewe-

gen.

Vorsicht

Beschädigungsgefahr für den Bodenbelag.

Die Reinigungsmethode für starke Ver-

schmutzung darf nur bei dafür geeignetem

Boden angewendet werden.

ÎPedal Saugbalkenanhebung in Stellung

„nicht absaugen“ stellen (Bild 3 - Stel-

lung „0/OFF“, siehe Umschlagseite)

und Reinigung wie bei normaler Ver-

schmutzung ausführen. Die Reini-

gungsflüssigkeit bleibt auf der zu

reinigenden Oberfläche und hat Zeit

zum Einwirken.

ÎPedal Saugbalkenanhebung in Stellung

„absaugen“ stellen und die zu reinigen-

de Fläche nochmals abfahren.

ÎSaugrohr am Griff nach oben heraus-

ziehen, Saugdüse aufstecken und

Schmutz aufsaugen.

ÎDüse entfernen, Saugrohr wieder zu-

rückstecken und Griff einrasten.

ÎSchalter Wasserpumpe ausschalten.

ÎGerät noch eine kurze Strecke weiter-

schieben um das Restwasser aufzu-

saugen.

ÎHauptschalter Bürst-/Saugbetrieb auf

„0“ stellen.

ÎGriff nach vorne schwenken und in

Parkstellung einrasten.

ÎNetzstecker aus Steckdose ziehen.

Hinweis

Bei vollem Schmutzwassertank verschließt

der Schwimmer den Saugkanal. Die Ab-

saugung wird unterbrochen. Schmutzwas-

sertank leeren.

몇Warnung

Örtliche Vorschriften zur Abwasserbehandlung

beachten.

ÎGerät ausschalten.

ÎGerät aufrichten und in der Parkstellung

einrasten.

ÎFrischwassertank vom Gerät abnehmen.

ÎTragebügel Schmutzwassertank nach un-

ten schwenken und Schmutzwassertank

abnehmen.

ÎVerschluss anheben und Deckel des

Schmutzwassertanks abnehmen.

ÎSchmutzwasser ausgießen.

ÎAnschließend Schmutzwasserbehälter mit

klarem Wasser ausspülen.

ÎDeckel auf den Schmutzwassertank auf-

setzen und einrasten.

ÎSchmutzwassertank in das Gerät einset-

zen.

Netzanschluss herstellen

Reinigen

Normale Verschmutzung

Starke Verschmutzung

Saugen in Ecken (nur BR 30/4 C Adv)

Reinigung beenden

Schmutzwassertank entleeren

5DE

- 4

ÎFrischwassertank vom Gerät abnehmen.

ÎDeckel des Frischwassertanks öffnen.

ÎReinigungsflüssigkeit ausgießen.

ÎDeckel des Frischwassertanks schließen.

ÎFrischwassertank in das Gerät einsetzen.

Vorsicht

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport be-

achten.

ÎGriff nach vorne schwenken und in

Parkstellung einrasten.

ÎGriff nach hinten schwenken und Gerät

schieben

oder

ÎGerät am Tragegriff hochheben und tra-

gen.

ÎBeim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

Vorsicht

Verletzungs- und Beschädigungsgefahr! Ge-

wicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gela-

gert werden.

Gefahr

Verletzungsgefahr durch unabsichtlich an-

laufendes Gerät und elektrischen Schlag.

Vor allen Arbeiten am Gerät, Gerät aus-

schalten und Netzstecker ziehen.

Vorsicht

Beschädigungsfahr für das Gerät durch

auslaufendes Wasser. Schmutzwasser-

tank und Frischwassertank vor Wartungs-

arbeiten am Gerät entleeren.

Vorsicht

Beschädigungsgefahr. Gerät nicht mit

Wasser abspritzen und keine aggressiven

Reinigungsmittel verwenden.

ÎSchmutzwassertank leeren.

ÎDichtungen zwischen Schmutzwasser-

tank und Gerät reinigen.

ÎFrischwassertank leeren.

ÎGerät spülen: Frischwassertank mit kla-

rem Wasser (ohne Reinigungsmittel)

füllen und Gerät eine Minute lang mit

eingeschalteter Bürstenbewässerung

betreiben.

ÎFrischwassertank leeren.

ÎGerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reini-

gen.

ÎSaugbalken säubern, auf Verschleiß

prüfen und bei Bedarf austauschen

(siehe „Wartungsarbeiten“).

ÎBürste auf Verschleiß prüfen, bei Be-

darf austauschen (siehe „Wartungsar-

beiten“).

ÎVorgeschriebene Sicherheitsüberprü-

fung durch Elektrofachkraft durchfüh-

ren lassen.

Frischwassertank entleeren

Transport

Lagerung

Pflege und Wartung

Wartungsplan

Nach der Arbeit

Jährlich

6 DE

- 5

Hinweis

Die Saugbalken sind mit einer Schnappver-

bindung am Gerät befestigt und können

einfach abgezogen werden.

ÎPedal Saugbalkenanhebung in Stellung

„absaugen“ bringen (Bild 3 - Stellung „1/

ON“, siehe Umschlagseite).

ÎFrischwassertank abnehmen.

ÎSchmutzwassertank abnehmen.

ÎGerät auf die Rückseite legen.

ÎSaugbalken nach unten abziehen.

ÎNeue Saugbalken einsetzen und ein-

rasten.

ÎFrischwassertank abnehmen.

ÎSchmutzwassertank abnehmen.

ÎGerät auf die Rückseite legen.

ÎEntriegelungsknopf Bürstenwalze drücken

und Bürstenwalze nach unten schwenken

und vom Mitnehmer abziehen.

ÎNeue Bürstenwalze auf den Mitnehmer ste-

cken und auf der Gegenseite einrasten.

Bei Frostgefahr:

ÎFrisch- und Schmutzwassertank ent-

leeren.

ÎGerät in einem frostgeschützten Raum

abstellen.

Gefahr

Verletzungsgefahr durch unabsichtlich an-

laufendes Gerät und elektrischen Schlag.

Vor allen Arbeiten am Gerät, Gerät aus-

schalten und Netzstecker ziehen.

Vorsicht

Beschädigungsfahr für das Gerät durch

auslaufendes Wasser. Schmutzwasser-

tank und Frischwassertank vor Wartungs-

arbeiten am Gerät entleeren.

Bei Störungen, die mit Hilfe dieser Tabelle

nicht behoben werden können, Kunden-

dienst rufen.

Wartungsarbeiten

Saugbalken austauschen

Bürstenwalze wechseln

Frostschutz

Störungen

7DE

- 6

Störung Behebung

Gerät lässt sich nicht

starten

Prüfen, ob Netzstecker eingesteckt ist.

Ungenügende Was-

sermenge

Frischwasserstand prüfen, bei Bedarf Tank auffüllen.

Verschluss Frischwassertank öffnen. Wird beim Öffnen ein Unter-

druck im Tank festgestellt, Belüftungsventil im Verschluss Frisch-

wassertank reinigen.

Wasserverteiler reinigen (siehe „Wasserverteiler reinigen)“.

Frischwassertank herausnehmen und Sieb auf Verschmutzung

prüfen. Bei Bedarf Sieb herusnehmen und reinigen.

Ventil mit Filter am Frischwassertank abziehen (Bild 4, siehe Um-

schlagseite) und in lauwarmem Wasser spülen.

Frischwassertank tropft

beim Nachfüllen

Ventil mit Filter am Frischwassertank abziehen (Bild 4, siehe Um-

schlagseite) und in lauwarmem Wasser spülen.

Ungenügende Saug-

leistung

Schmutzwassertank leeren.

Schmuztwassertank im Gerät einrasten.

Dichtungen zwischen Schmutzwassertank und Deckel reinigen

und auf Dichtigkeit prüfen, bei Bedarf austauschen.

Dichtungen zwischen Deckel Schmutzwassertank und Gerät prü-

fen. Bei beschädigten Dichtungen Kundendienst aufsuchen.

Prüfen, ob die Saugbalken im Reinigungskopf eingerastet sind.

Saugbalken verstopft, reinigen.

Saugbalken verschlissen, vorderen und hinteren Saugbalken ge-

geneinander vertauschen. Sind beide Saugbalken verschlissen,

neue Saugbalken einsetzen.

Prüfen, ob beide Saugrohrteile korrekt mit der Verbindung Saug-

rohr verbunden sind.

Saugrohr und Saugkanal im Reinigungskopf auf Verstopfung prü-

fen, ggf. Verstopfung beseitigen (siehe „Saugrohr reinigen“).

Prüfen, ob das Kabel hinter den Tanks flach verlegt ist und der bei-

liegende Deckel angebracht ist.

Ungenügendes Reini-

gungsergebnis

Bürstenwalze auf Verschleiß prüfen, bei Bedarf austauschen.

Bürste dreht sich nicht Prüfen, ob Fremdkörper die Bürstenwalze blockiert, gegebenen-

falls Fremdkörper entfernen.

Knarrendes Ge-

räusch, Bürste dreht

sich nicht

Rutschkupplung hat ausgelöst. Gerät ausschalten, Bürstenwalze

überprüfen/reinigen.

8 DE

- 7

ÎBürstenwalze herausnehmen.

ÎWasserverteilleiste im Bürstentunnel

herausziehen (Bild 5, siehe Umschlag-

seite).

ÎBewässerungskanal und Öffnungen in

der Wasserverteilleiste unter fließen-

dem Wasser reinigen.

ÎFrischwassertank vom Gerät abneh-

men.

ÎTragebügel Schmutzwassertank nach

unten schwenken und Schmutzwasser-

tank abnehmen.

ÎVerbindung Saugrohr nach hinten aus

dem Gerät herausziehen und beide En-

den des Saugrohrs herausschwenken

(Bild 6, siehe Umschlagseite).

Das Saugrohr ist unterbrochen und bei-

de Ende sind für die Reinigung zugäng-

lich.

ÎSaugbalken nach unten abziehen, der

Saugkanal im Reinigungskopf ist für die

Reinigung zugängig (Bild 7, siehe Um-

schlagseite).

ÎSaugschlauch und Saugkanal mit Was-

ser durchspülen oder Verstopfung mit

einem stumpfen Gegenstand heraus-

ziehen oder -schieben.

Wasserverteiler reinigen

Saugrohr reinigen

Technische Daten

Leistung

Nennspannung V 220...240

Frequenz Hz

1~ 50/60

Mittlere Leistungs-

aufnahme

W 820

Schutzklasse I

Schutzart IPX4

Saugen

Saugleistung, Luft-

menge

l/s 26

Saugleistung, Unter-

druck

kPa 13

Reinigungsbürste

Arbeitsbreite mm 300

Bürstendurchmesser mm 60

Bürstendrehzahl 1/min 1450

Maße und Gewichte

Theoretische Flä-

chenleistung

m²/h 200

Volumen Frisch-/

Schmutzwassertank

Länge x Breite x

Höhe

mm 390 x

335 x

1180

Transportgewicht

(Adv)

kg 12 (12,5)

Gesamtgewicht

(Adv)

kg 16 (16,5)

Ermittelte Werte gemäß EN 60335-2-72

Hand-Arm Vibra-

tionswert

m/s2<2,5

Unsicherheit K m/s20,2

Schalldruckpegel LpA dB(A) 72

Unsicherheit KpA dB(A) 1

Schallleistungspegel

LWA

dB(A) 85

Unsicherheit KWA dB(A) 1

9DE

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Kärcher Machine de plancher

Kärcher

Kärcher KM 150/500 R Bp Manuel utilisateur

Kärcher

Kärcher BRC 46/76 W Manuel utilisateur

Kärcher

Kärcher KM 130/300 R D Manuel utilisateur

Kärcher

Kärcher B 80 W Manuel utilisateur

Kärcher

Kärcher BR 40/25 C Bp Eco Pack Manuel utilisateur

Kärcher

Kärcher B 40 Manuel utilisateur

Kärcher

Kärcher KM 105/180 R Bp Classic Manuel utilisateur

Kärcher

Kärcher B 250 R Manuel utilisateur

Kärcher

Kärcher BDP 43/400 C Manuel utilisateur

Kärcher

Kärcher B 80 Manuel utilisateur

Kärcher

Kärcher BDS 43/180 C Manuel utilisateur

Kärcher

Kärcher BR 45/10 C Esc Manuel utilisateur

Kärcher

Kärcher BD 50/50 C Bp Classic Manuel utilisateur

Kärcher

Kärcher K 70/30 Bp Pack Adv. Manuel utilisateur

Kärcher

Kärcher HDS 2000 Super Manuel utilisateur

Kärcher

Kärcher Professional B60/10CB Manuel utilisateur

Kärcher

Kärcher KM 75/40 W P Manuel utilisateur

Kärcher

Kärcher BD 530 Bp Classic Manuel utilisateur

Kärcher

Kärcher BRC 30 CUL Manuel utilisateur

Kärcher

Kärcher 1.008-650.0 Manuel utilisateur

Kärcher

Kärcher MC 130 plus Instructions d'installation

Kärcher

Kärcher BD 44 180 Manuel utilisateur

Kärcher

Kärcher B 110 R Manuel utilisateur

Kärcher

Kärcher BD 43/35 C Ep Manuel utilisateur

Manuels Machine de plancher populaires d'autres marques

Nilfisk-Advance

Nilfisk-Advance Advance SC370 17B Manuel utilisateur

Numatic

Numatic ET 4045 Manuel utilisateur

HAWK ENTERPRISES

HAWK ENTERPRISES HP1513-180BRUTE Manuel utilisateur

Mytee

Mytee 8070 Mytee-Lite Manuel utilisateur

Kärcher

Kärcher B 140 R Manuel utilisateur

Triple S

Triple S Ace 26T1 Manuel utilisateur

Nilfisk-Advance

Nilfisk-Advance SW 750 Manuel utilisateur

Tornado

Tornado Marathon 2000 98190 Manuel

Windsor

Windsor ADMIRAL Admiral 8 Manuel utilisateur

Numatic

Numatic TTB 1117/100 Manuel utilisateur

Tennant

Tennant 8210D Manuel utilisateur

Nobles

Nobles Frontier Manuel du produit

lavina

lavina 21-X Manuel utilisateur

KENT

KENT Edge 28B Manuel utilisateur

Tennant

Tennant 215 Manuel du produit

Windsor

Windsor BDP 51/2000C Manuel utilisateur

CleanFreak

CleanFreak DURA-18HD Manuel utilisateur

Nilfisk-Advance

Nilfisk-Advance Warrior 34RST Guide de l'administrateur
