No.52067B
AV-32Z25EUY
AV-28Z25EUY
1COPYRIGHT © 2003 VICTOR COMPANY OF JAPAN, LTD.
Jan. 2003
AV-32Z25EUY
AV-28Z25EUY
CONTENTS
!STANDARD CIRCUIT DIAGRAM (REPLACEMENT) ････････････････････････････････
････････････････････････････････････････････････････････････････
･･･････････････････････････････････
･･････
･･･ 2
!CHANGED ITEMS ････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････････････････････････････････････
･････････････････････････････････
･･
･3
!PARTS LIST ････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････････････････････････････････････
････････････････････････････････････････････････････････････････
･･････････････････････････････････････
････････････
･･････3
SERVICE MANUAL
COLOUR TELEVISION
BASIC CHASSIS
MFⅡ
ⅡⅡ
Ⅱ
Supplementary
Since some details of the AV-32Z25EUY/AV-28Z25EUY SERVICE MANUAL (No.52067, Sep. 2002)
which were previously revised are incorrect, we are informing you of these errors and providing
you with the new descriptions given below.
AV-32Z25EUY
AV-28Z25EUY

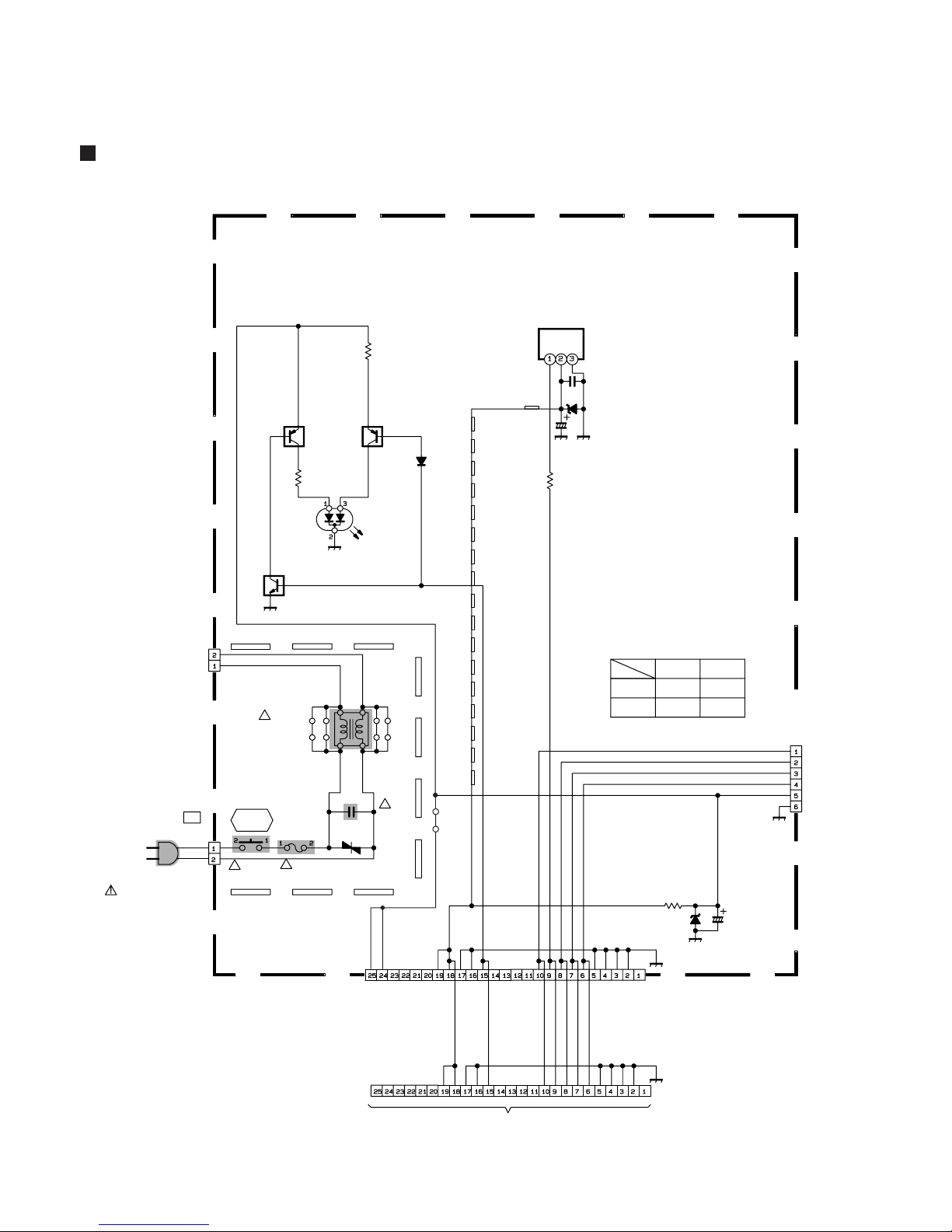

STANDARD CIRCUIT DIAGRAM (REPLACEMENT)
FRONT CONTROL PWB CIRCUIT DIAGAM (Page 2-19)
No.52067B
2
X
CN00K
MA3033-X
D018
150 1/2W
QRE121J-151Y
R035
100/16
N
QETN1CM-107Z
C019
*
CN102
T3.15AH
QMF51D2-3R15J1
! F901
[POWER ON GRN]
POWER
[STD BY RED]
SPR-39MVWF
D010
SMF-
8406A-U2 SMF-
8405A-U2
CN002 QGF1220
C2-25 X
CN102
CHGH0001-0H-N
CN00W
XQGF1220
C2-25
QSW0824-001
!S901
GP1U281Q
REMOCON RECEIVER
IC001
OUT
Vcc
GND
.1
NCB31CK-104X
C004
CN0PW
MA3068/M/-X
D014
POWER CORD
QMPK160-185-JC
47/25
QETN1EM-476Z
C022
1k
R008
*2
LED SW
Q003
220
R005
*
CN002
330
R039
XY904
*1
D011
*3
LED SW
Q002
XY903
X
Y901 X
Y902
QQR1095-001
! LF901
*2
LED SW
Q004
X
VA901 .47 MM
QFZ9072-474
AC275V
!
C901
STBY_5V
[G]
KEY2
TIMER_ON/OFF
GND
[R]
GND
3D_ON/OFF
ECO_ON/OFF
GND
REMOCON
SMF-8406A-U2 (AV-28Z25EUY)
FRONT CONTROL PWB
SMF-8405A-U2 (AV-32Z25EUY)
MAIN
POWER
KEY1
H/P DET
ECO
GND
KEY3
GND
GND
STBY_5V
ISOLATED
STBY_5V
P.ON/OFF
12V
(AC220~240V)
BLU
BRN
LIVE
H/P_R
H/P_R
TO MAIN PWB ASSY
H/P_GND
H/P_GND
12V
AC230V 50Hz
PW
STB3.3V(H/P_L)
STB3.3V(H/P_L)
IM-BW
Y001
No. 52067B
AV-32Z25EUY
AV-28Z25EUY
3
■
■■
■CHANGED ITEMS
"MAIN DIFFERENCE LIST (Page 5)
"USING PW BOARD (Page 33)
"PRINTED WIRING BOARD PARTS LIST [AV-32Z25EUY] (Page 38~51) / [AV-28Z25EUY] (Page 52~58)
"STANDARD CIRCUIT DIAGRAM (Page 2-5 ~ 2-24)
AV-32Z25EUY PWB ASS’Y AV-28Z25EUY PWB ASS’Y
PART NAME
INCORRECT CORRECT INCORRECT CORRECT
MAIN PWB SMF-1406A SMF-1406A-U2 SMF-1405A SMF-1405A-U2
POWER&DEF.PWB SMF-2406A SMF-2406A-U2 SMF-2405A SMF-2405A-U2
CRT SOCKET PWB SMF-3406A SMF-3406A-U2 SMF-3407A SMF-3407A-U2
FRONT CONTROL
PWB SMF-8405A SMF-8405A-U2 SMF-8405A
(REPLACEMENT)
SMF-8406A-U2
(Refer to Page 5)
SIDE CONTROL PWB SMF-8106A SMF-8106A-U2 SMF-8105A SMF-8105A-U2
DOLBY PWB SMF-0D401A SMF0D401A-U2 SMF-0D401A SMF0D401A-U2
MICOM PWB SMF-0M403A SMF0M403A-U2 SMF-0M403A SMF0M403A-U2
AV SW PWB SMF-0S402A
(CHANGE) SMF0S403A-U2 SMF-0S402A
(CHANGE) SMF0S403A-U2
100Hz PWB SMF-0Z404A SMF0Z404A-U2 SMF-0Z404A SMF0Z404A-U2
■
■■
■PARTS LIST
"EXPLODED VIEW PARTS LIST (Page 34) [AV-32Z25EUY]
Part No.
!
!!
!Ref. No. INCORRECT CORRECT Part Name Description
12 CHFD125-14BD-N CHFD125-14BD FFC WIRE
17 LC31205-001B LC31205-002A-U CONTROL SHEET
"EXPLODED VIEW PARTS LIST (Page 36) [AV-28Z25EUY]
Part No.
!
!!
!Ref. No. INCORRECT CORRECT Part Name Description
12 CHFD125-11BD-N CHFD125-11BD FFC WIRE
17 LC31205-001B LC31205-002A-U CONTROL SHEET
"PRINTED WIRING BOARD PARTS LIST [AV-32Z25EUY]
POWER & DEF. P.W. BOARD ASS’Y (SMF-2406A-U2) (Page 40 ~ 42)
Part No.
!
!!
!Symbol
No. SMF-2406A SMF-2406A-U2 Part Name Description
C2409 QFV71HJ-474Z QFVF1HJ-474Z MF CAP. 0.47μF 50V J
C2410 QFV71HJ-474Z QFVF1HJ-474Z MF CAP. 0.47μF 50V J
C2503 QFV71HJ-224Z QFVF1HJ-224Z MF CAP. 0.22μF 50V J
!C2522 QFZ0200-123 QFZ0196-123 MPP CAP. 0.012μF1.5kVH±3%
C2959 QFV71HJ-684Z QFVF1HJ-684Z MF CAP. 0.68μF 50V J
No. 52067B
AV-32Z25EUY
AV-28Z25EUY
4
AV SW P.W. BOARD ASS’Y (SMF0S403A-U2) (Page 48 ~ 49)
Part No.
!
!!
!Symbol
No. SMF-0S402A SMF0S403A-U2 Part Name Description
R0156 NRSA63J-101X NRSA63J-221X MG R 220Ω1/16W J
R0158 NRSA63J-101X NRSA63J-221X MG R 220Ω1/16W J
C0156 ────── NDC31HJ-390X C CAP. 39pF 50V J
"PRINTED WIRING BOARD PARTS LIST [AV-28Z25EUY]
POWER & DEF. P.W. BOARD ASS’Y (SMF-2405A-U2) (Page 55 ~ 56)
Part No.
!
!!
!Symbol
No. SMF-2405A SMF-2405A-U2
Part Name Description
C2409 QFV71HJ-474Z QFVF1HJ-474Z MF CAP. 0.47μF 50V J
C2410 QFV71HJ-474Z QFVF1HJ-474Z MF CAP. 0.47μF 50V J
C2503 QFV71HJ-224Z QFVF1HJ-224Z MF CAP. 0.22μF 50V J
!C2522 QFZ0200-113 QFZ0196-113 MPP CAP. 0.011μF1.5kVH±3%
C2959 QFV71HJ-684Z QFVF1HJ-684Z MF CAP. 0.68μF 50V J
"PACKING PARTS LIST [AV-32Z25EUY] (Page 59)
Part No.
!
!!
!Ref. No.
INCORRECT CORRECT
Part Name Description
1 LC10101-017A AEM1002-A79-E PACKING CASE
3 LC11361-001C LC11361-002C-U CUSHION ASSY
"PACKING PARTS LIST [AV-28Z25EUY] (Page 59)
Part No.
!
!!
!Ref. No.
INCORRECT CORRECT
Part Name Description
1 LC10101-016A AEM1002-B76-E PACKING CASE
3 LC11318-002C LC11318-004E-U CUSHION ASSY
No. 52067B
AV-32Z25EUY
AV-28Z25EUY
5
"PRINTED WIRING BOARD PARTS LIST (REPLACEMENT)
FRONT CONTROL P.W. BOARD ASS’Y (SMF-8406A-U2)(Page 58)
!Symbol No. Part No. Part Name Description
RESISTOR
R8005 NRSA63J-221X MG R 220Ω1/16W J
R8008 NRSA63J-102X MG R 1kΩ1/16W J
R8035 QRE121J-151Y C R 150Ω1/2W J
R8039 NRSA63J-331X MG R 330Ω1/16W J
CAPACITOR
C8004 NCB31CK-104X C CAP. 0.1µF 16V K
C8019 QETN1CM-107Z E CAP. 100µF 16V M
C8022 QETN1EM-476Z E CAP. 47µF 25V M
!C8901 QFZ9072-474 MM CAP. 0.47µFAC275V M
!OR QFZ9075-474 MPP CAP. 0.47µFAC275V M
DIODE
D8010 SPR-39MVWF LED
D8011 MA111-X SI.DIODE
D8014 MA3068/M/-X ZENER DIODE
D8018 MA3033-X ZENER DIODE
TRANSISTOR
Q8002 DTC124EKA-X DIGI.TRANSISTOR
Q8003 DTA124EKA-X DIGI.TRANSISTOR
Q8004 DTA124EKA-X DIGI.TRANSISTOR
IC
IC8001 GP1U281Q IR DETECT UNIT
OTHERS
LC30349-001A-H LED HOLDER
CEMG002-001Z FUSE CLIP x2
CN8002 QGF1220C2-25 FFC/FPC CONNE
!F8901 QMF51D2-3R15J1 FUSE 3.15A
!LF8901 QQR1095-001 LINE FILTER
!S8901 QSW0824-001 PUSH SWITCH MAIN POWER
[ AV-28Z25EUY ]
6
Printed in Japan
0301 WPC
DP6061
VICTOR COMPANY OF JAPAN, LIMITED
AV & MULTIMEDIA COMPANY DISPLAY CATEGORY 12, 3-chome, Moriya-cho, kanagawa-ku, Yokohama, kanagawa-prefecture, 221-8528, Japan
