SERVICE MANUAL

SPEAKER SYSTEM

No.20879

Nov. 2000

SX-L3WD

Contents

Safety Precautions

Disassembly method

Standard schematic diagram

1-2

1-3

1-4

Area Suffix

UContinental Europe

Other Areas

SX-L3WD

1-2

!Burrs formed during molding may be left over on some parts of the chassis. Therefore,

pay attention to such burrs in the case of preforming repair of this system.

Safety precaution

SX-L3WD

1-3

Holder

Front net

Tweeter

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Woofer

Tweeter

Net walk assembly

Speaker cord

(Yellow, Black)

Speaker cord

(Red, Black)

Caution

Care should be taken not to turn the speaker

face down.

Turning the speaker face down may damage the

edges of the speaker.

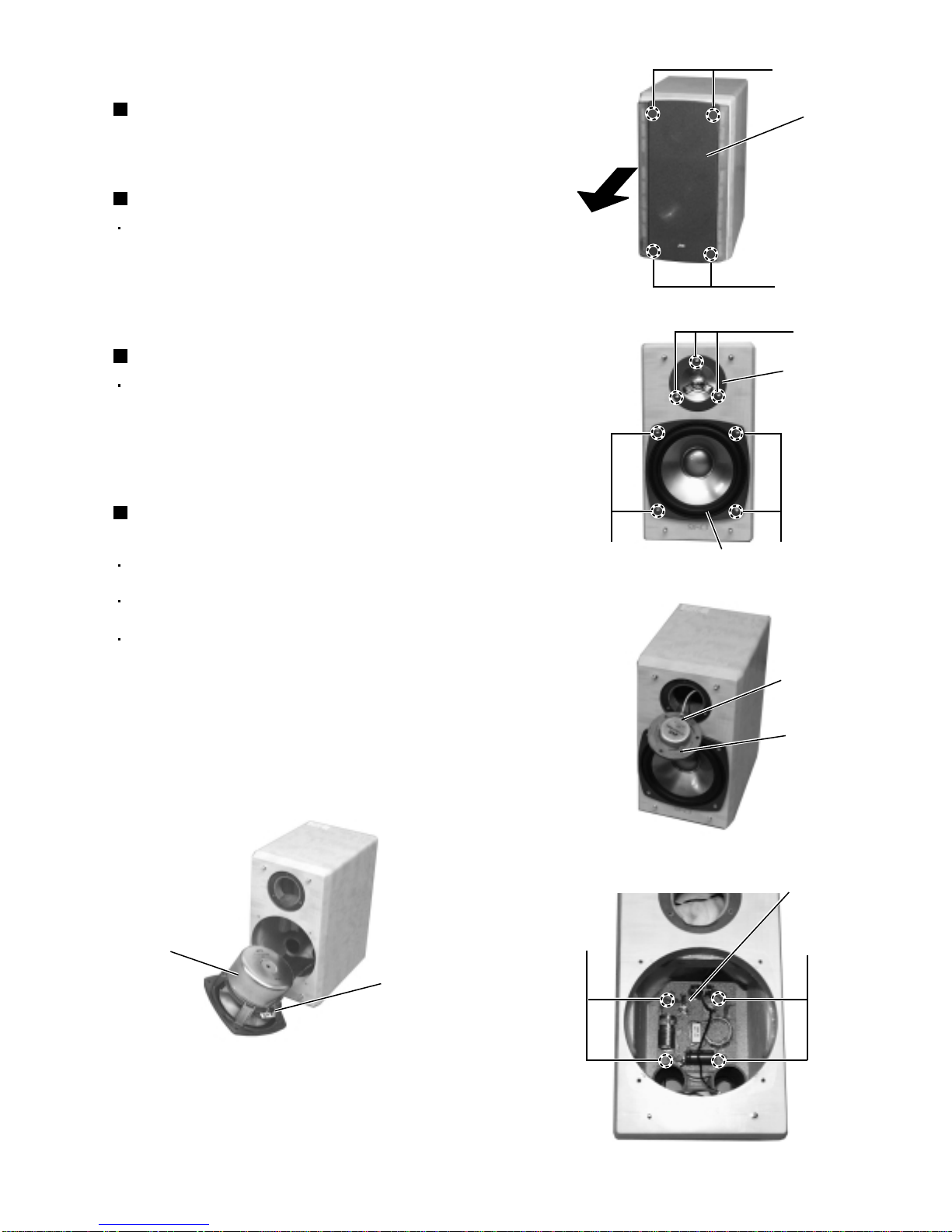

Disassembly method

Removing the front net (See Fig. 1)

Remove the front net from the four holders that are

fixing the front net.

Removing the tweeter (See Fig. 2&3)

Removing the front net.

Remove the three screws A attaching the tweeter

using a hexagon wrench.

Remove the speaker cord (Yellow, Black).

Removing the woofer (See Fig. 2&4)

Removing the front net.

Remove the four screws B attaching the woofer

using a hexagon wrench.

Remove the speaker cord (Red, Black).

Removing the net walk assembly

(See Fig. 5)

Removing the front net.

Removing the tweeter.

Removing the woofer.

Remove the sound absorbent material inside of the

speaker box.

Remove the four screws C attaching the net walk

assembly.

Lift the net walk assembly.

Printed in Japan

200011(V)

VICTOR COMPANY OF JAPAN, LIMITED

AUDIO & COMMUNICATION BUSINESS DIVISION

PERSONAL & MOBILE NETWORK BUSINESS UNIT. 10-1,1Chome,Ohwatari-machi,Maebashi-city,371-8543,Japan

No.20879

SX-L3WD

SP-11

LE10014-010A

C2 4.7 F/50V

R1 3.3 /5W

INPUT

L1 0.56 mH

SP-21

LE10003-006A

L2 0.33 mH

C1 2.2 F/50V

Standard schematic diagram
